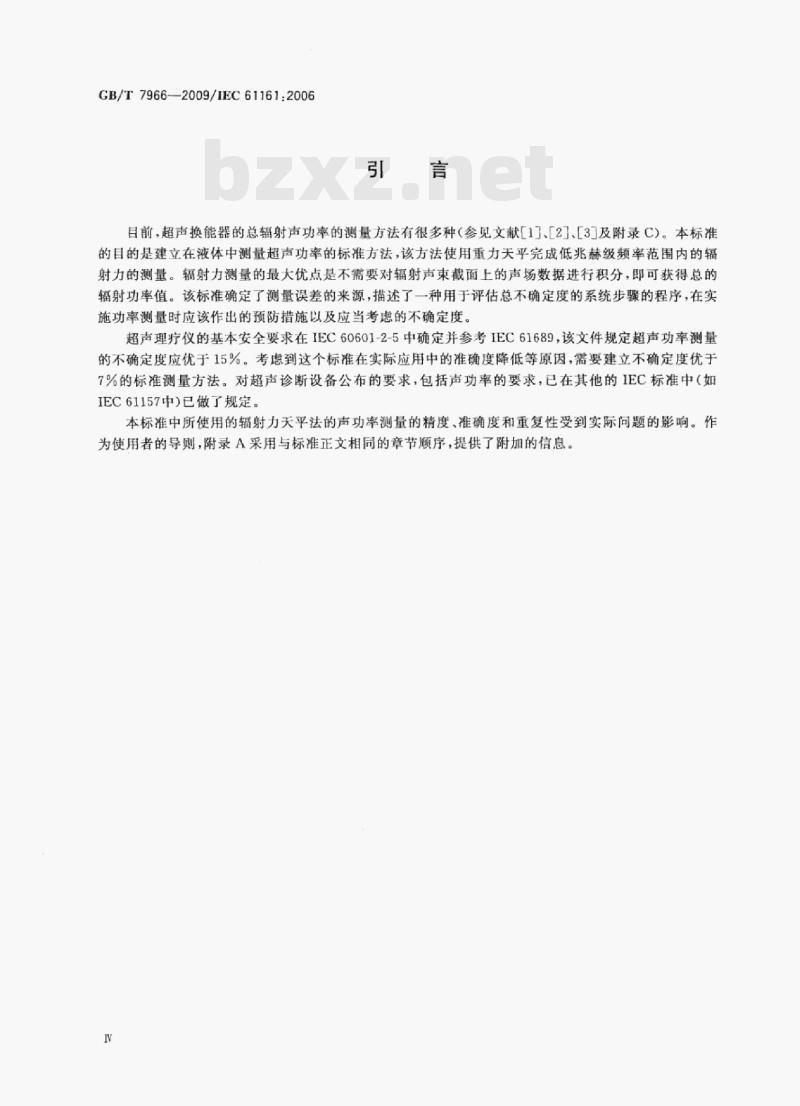

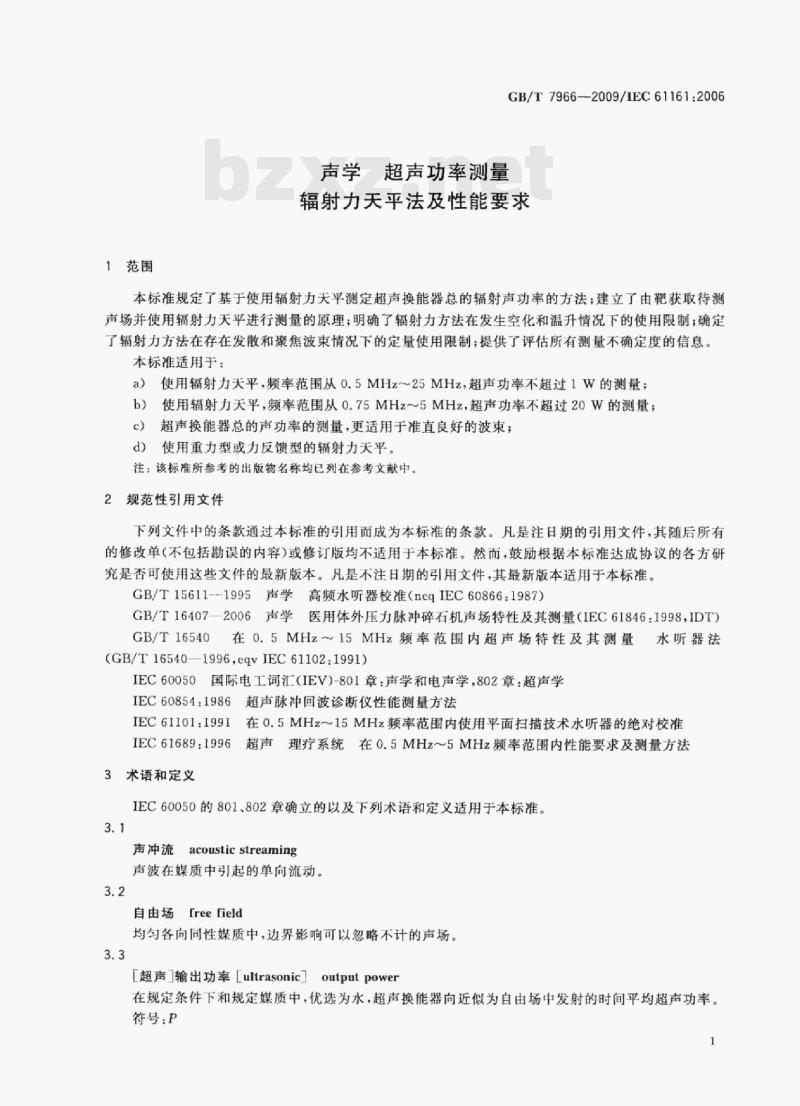

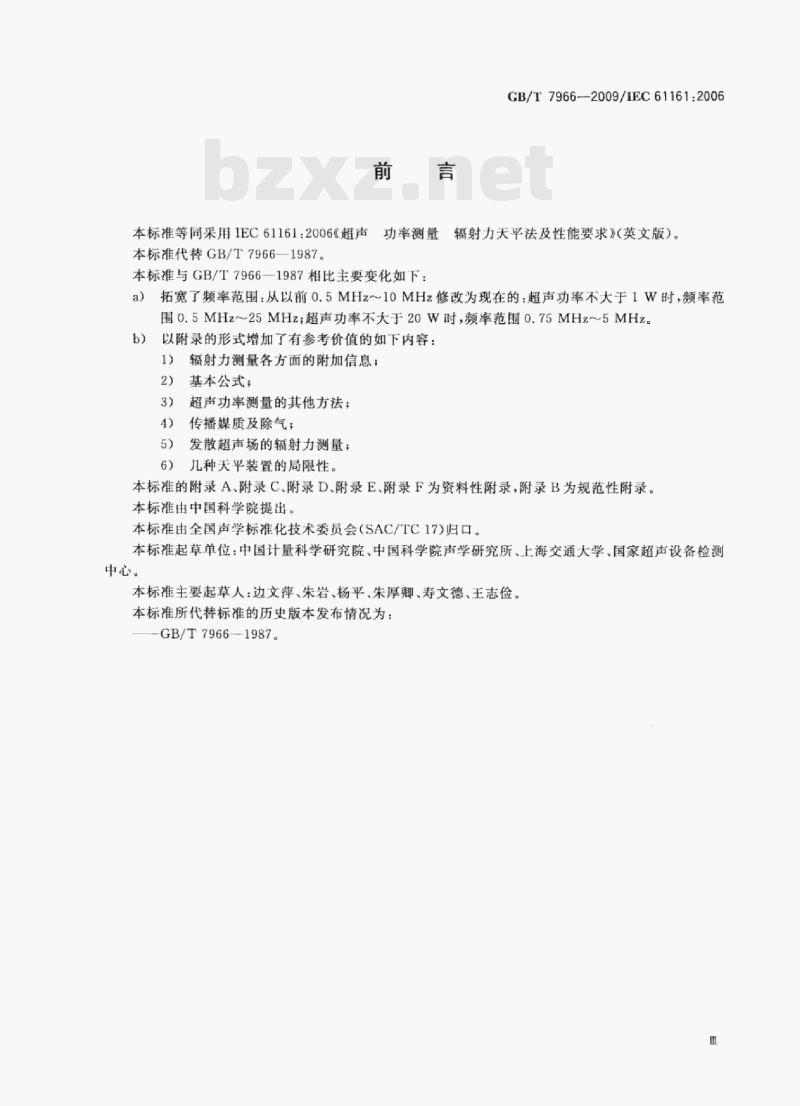

ICS 17.140 A59 中华人民共和国国家标准 GB/T 7966-2009 / IEC 61161:2006（代替GB/T 7966—1987） 声学 超声功率测量 辐射力天平法及性能要求 Acoustics—Ultrasonics power measurement—Radiation force balances and performance requirements（IEC 61161:2006 Ultrasonics—Power measurement—Radiation force balances and performance requirements, IDT） 2009-09-30发布 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 2009-12-01实施 发布 前言 本标准等同采用IEC 61161:2006《超声功率测量 辐射力天平法及性能要求》。 本标准代替GB/T 7966—1987。 与GB/T 7966—1987相比主要变化如下： —拓宽频率范围：超声功率≤1W时，频率范围0.5 MHz～25 MHz；超声功率≤20W时，频率范围0.75 MHz～5 MHz； —增加附录内容，包括辐射力测量附加信息、基本公式、其他测量方法、传播媒质及除气、发散超声场测量及天平装置局限性等。 本标准附录A、C、D、E、F为资料性附录，附录B为规范性附录。 本标准由中国科学院提出，由全国声学标准化技术委员会（SAC/TC17）归口。 起草单位：中国计量科学研究院、中国科学院声学研究所、上海交通大学、国家超声设备检测中心。 主要起草人：边文萍、朱岩、杨平、朱厚卿、寿文德、王志俭。 引言 目前超声换能器总辐射声功率的测量方法较多，本标准规定在液体中采用重力天平测量低兆赫频段辐射力的方法，以获得总辐射功率。该方法无需对声场截面进行积分即可获得功率值，并给出测量误差来源及不确定度评估方法。 考虑到实际应用精度要求，本标准提出不确定度优于7%的测量方法。 1 范围 本标准规定了采用辐射力天平测定超声换能器总辐射声功率的方法，包括测量原理、使用限制及不确定度评估方法。 适用于： 1）使用辐射力天平，频率范围0.5 MHz～25 MHz，超声功率不超过1 W的测量； 2）使用辐射力天平，频率范围0.75 MHz～5 MHz，超声功率不超过20 W的测量； 3）适用于超声换能器总声功率测量，尤其适用于准直良好的声束； 4）适用于重力型或力反馈型辐射力天平。 注：本标准适用范围涉及测量条件及设备类型的限定。
