GB/T 2779—2009 拖拉机拖挂装置型式尺寸和安装要求

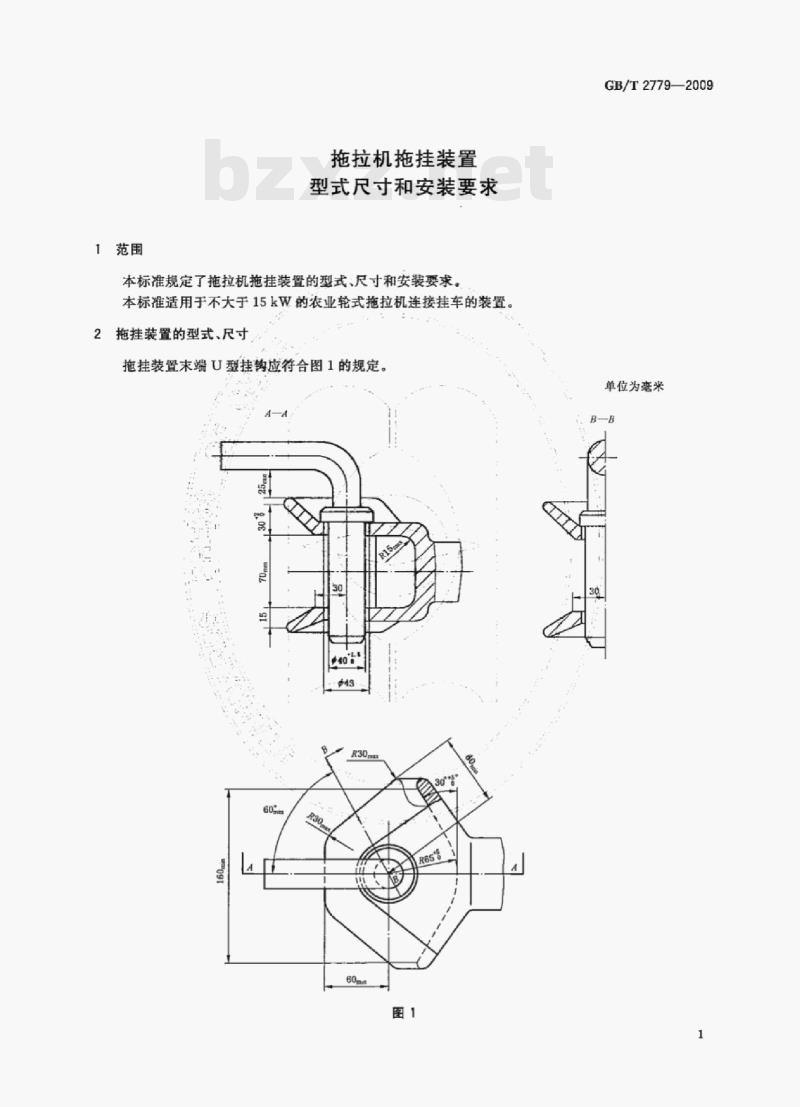

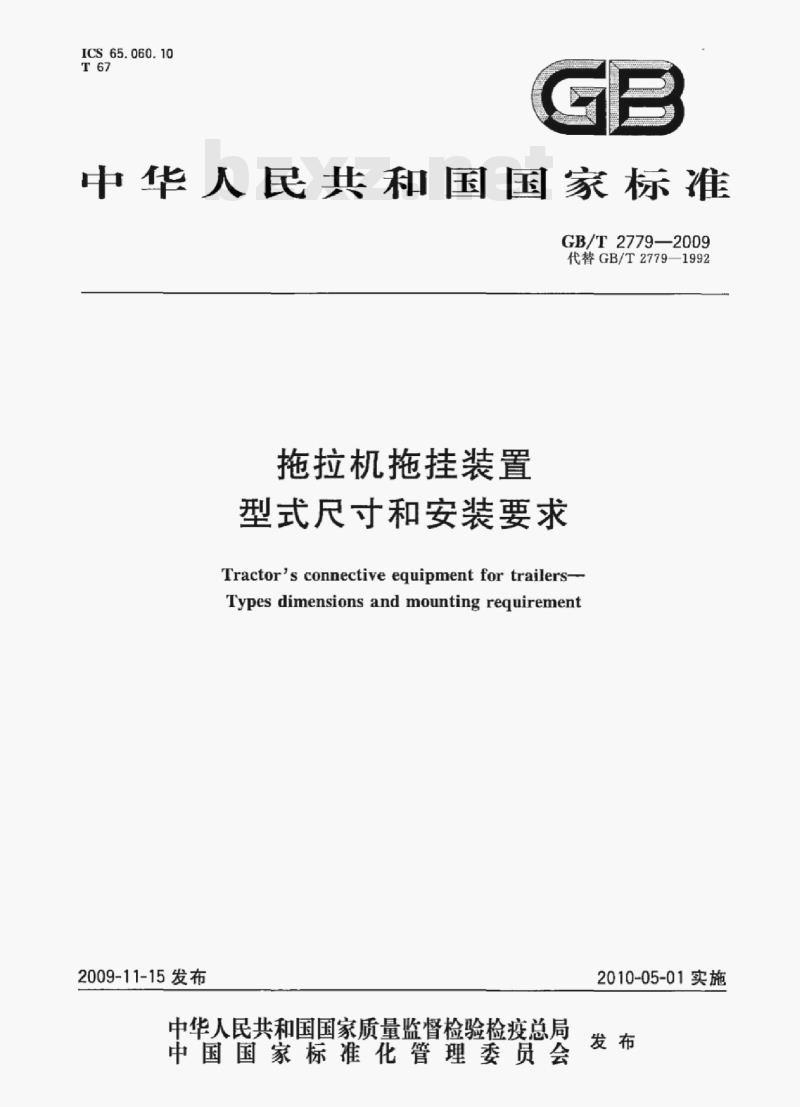

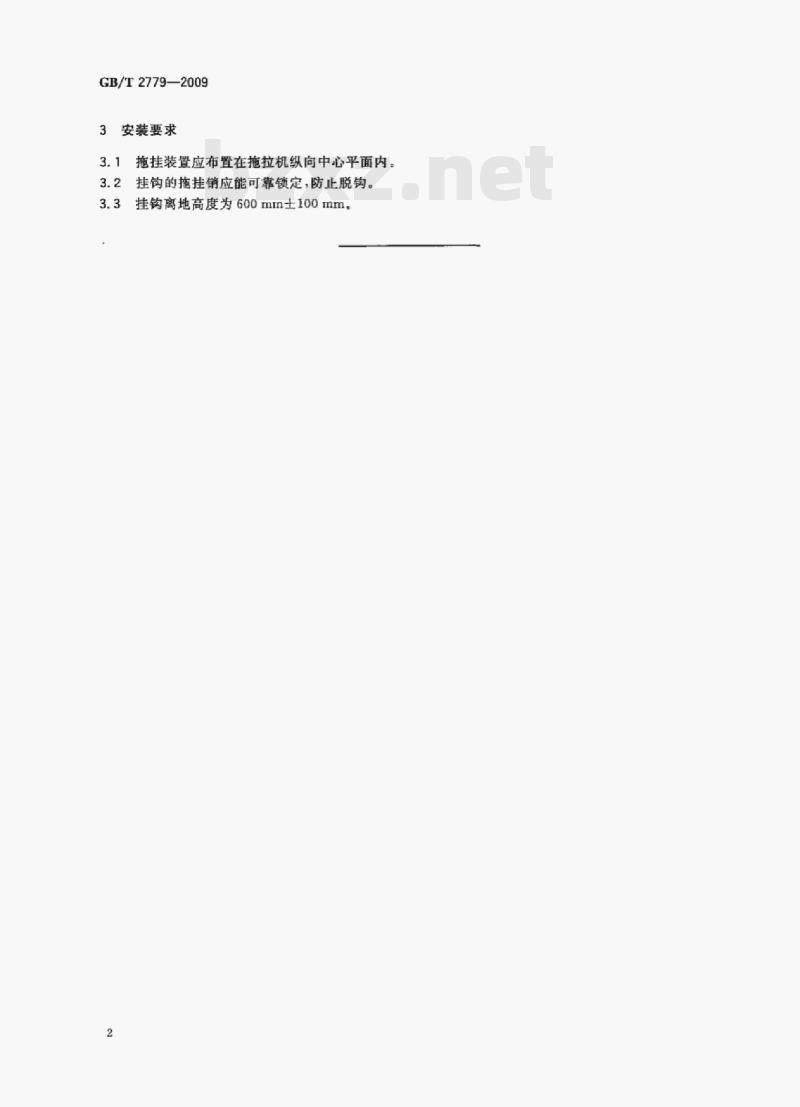

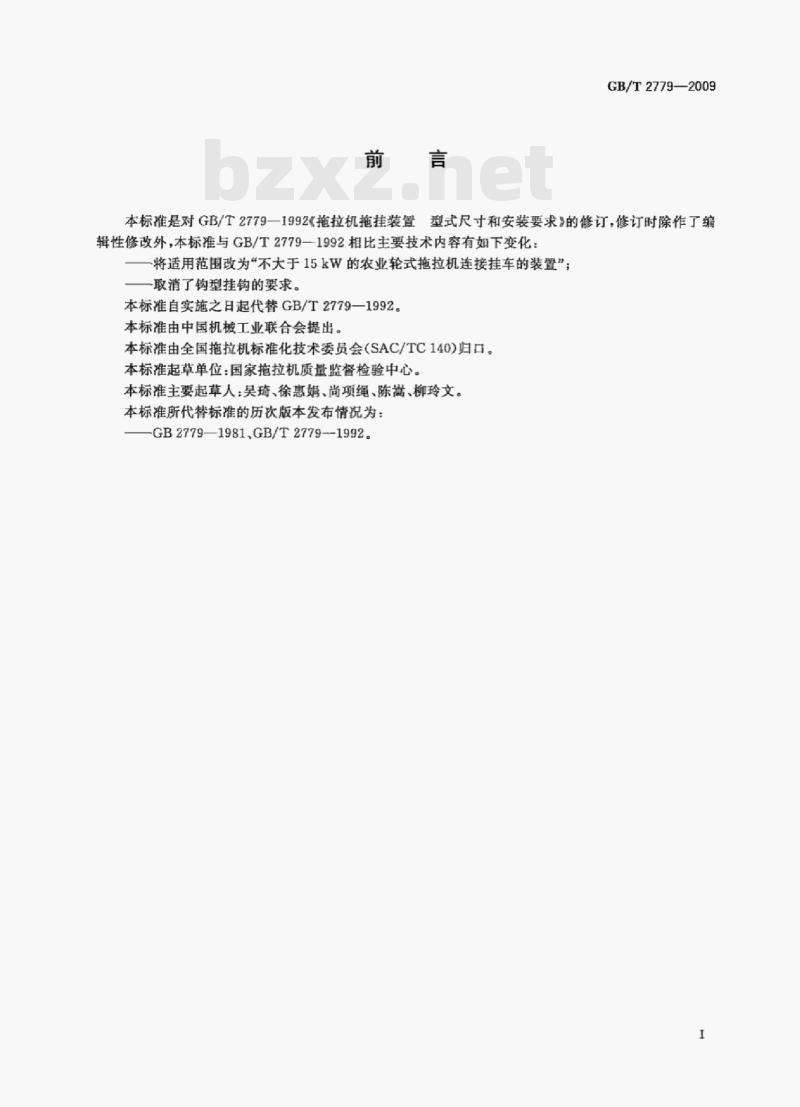

ICS 65.060.10 T67 中华人民共和国国家标准 GB/T 2779—2009 代替 GB/T 2779—1992 拖拉机拖挂装置 型式尺寸和安装要求 Tractor's connective equipment for trailers—Types, dimensions and mounting requirement 2009-11-15 发布 2010-05-01 实施 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 发布 前言 本标准是对 GB/T 2779—1992《拖拉机拖挂装置 型式尺寸和安装要求》的修订。修订时除作了编辑性修改外，本标准与 GB/T 2779—1992 相比主要技术内容有如下变化： ——将适用范围改为“不大于15 kW 的农业轮式拖拉机连接挂车的装置”； ——取消了钩型挂钩的要求。 本标准自实施之日起代替 GB/T 2779—1992。 本标准由中国机械工业联合会提出。 本标准由全国拖拉机标准化技术委员会（SAC/TC 140）归口。 本标准起草单位：国家拖拉机质量监督检验中心。 本标准主要起草人：吴琦、徐惠娟、尚项绳、陈嵩、柳玲文。 本标准所代替标准的历次版本发布情况为： ——GB 2779—1981； ——GB/T 2779—1992。 1 范围 本标准规定了拖拉机拖挂装置的型式、尺寸和安装要求。 本标准适用于不大于15 kW 的农业轮式拖拉机连接挂车的装置。 2 拖挂装置的型式、尺寸 拖挂装置末端 U 型挂钩应符合图1的规定。 单位为毫米。 3 安装要求 3.1 拖挂装置应布置在拖拉机纵向中心平面内。 3.2 挂钩的拖挂销应能可靠锁定，防止脱钩。 3.3 挂钩离地高度为 600 mm ±100 mm。
