GB/T 923-2009
标准分类号
关联标准
出版信息
相关单位信息
标准简介
GB/T 923-2009.
1范围
GB/T 923规定了螺纹规格为M4~M24、性能等级为6、A1-50,CU3或CU6级、产品等级为A级和B级的六角盖形螺母。A级用于D≤16 mm;B级用于D>16 mm的螺母。
2规范性引用文件
下列文件中的条款通过本标准的引用面成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T 90.1紧固件﹐验收检查(GB/T 90.1——2002,ISO 3269:2000,IDT)
GB/T 90.2紧固件标志与包装
GB/T 196普通螺纹︰基本尺寸(GB/T 196—2003,ISO 724,1993,IS0 general purpose metriescrew threads-—Basic dimensions,MOD)
GB/T 197普通螺纹﹑公差(GB/T 197~—2003,ISO 965-11998,ISO general purpose metricscrew threads——Tolerances——Part 1 :Principles basic data,MOD)
GB/T 1237紧固件标记方法(GB/T 1237——2000,eqv ISO 8991,1986)
GB/T 3098,2紧固件机械性能螺母粗牙螺纹(GB/T 3098.2—2000,idt ISO 898-2,1992)GB/T 3098.4紧固件机械性能螺母﹐细牙螺纹(GB/T 3098.4—2000,idt ISO 898-6,1994)GB/T 3098.10紧固件机械性能﹑有色金属制造的螺栓,螺钉﹑螺柱和螺母(GB/T 3098.10一-1993,eqw ISO 8839:1986>
GB/T 3098.15紧固件机械性能﹐不锈钢螺母(GB/T 3098.15—2000 ,idt ISO 3506-2,1997)GB/T 3103.1紧固件公差﹐螺桧、螺钉和螺母(GB/T 3103.1—2002,ISO 4759-1,2000,IDT)GB/T 5267.1紧固件﹑电镀层(GB/T 5267.1——2002,ISO 4042,1999,IDT)
GB/T 5267.2︰紧固件﹐非电解锌片涂层(GB/T 5267.2—2002,ISO 10683;2000,IDT)GB/T 5267.3―紧固件﹐热浸镀锌层(GB/T 5267.3-—-2008,ISO 10684;2004,IDT)GB/T 5276紧固件
螺栓、螺钉、螺柱及螺母尺寸代号和标注(GB/T 5276——1985,eqv
ISO 225:1983)
GB/T 16938紧固件瞭螺栓,螺钉、螺柱和螺母﹐通用技术条件(GB/T 16938~-2008,ISO 89922005,IDT)
3尺寸
螺母的型式尺寸见图1、图⒉和表1。尺寸代号和标注符合GB/T 5276.
1范围
GB/T 923规定了螺纹规格为M4~M24、性能等级为6、A1-50,CU3或CU6级、产品等级为A级和B级的六角盖形螺母。A级用于D≤16 mm;B级用于D>16 mm的螺母。
2规范性引用文件
下列文件中的条款通过本标准的引用面成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T 90.1紧固件﹐验收检查(GB/T 90.1——2002,ISO 3269:2000,IDT)
GB/T 90.2紧固件标志与包装
GB/T 196普通螺纹︰基本尺寸(GB/T 196—2003,ISO 724,1993,IS0 general purpose metriescrew threads-—Basic dimensions,MOD)
GB/T 197普通螺纹﹑公差(GB/T 197~—2003,ISO 965-11998,ISO general purpose metricscrew threads——Tolerances——Part 1 :Principles basic data,MOD)
GB/T 1237紧固件标记方法(GB/T 1237——2000,eqv ISO 8991,1986)
GB/T 3098,2紧固件机械性能螺母粗牙螺纹(GB/T 3098.2—2000,idt ISO 898-2,1992)GB/T 3098.4紧固件机械性能螺母﹐细牙螺纹(GB/T 3098.4—2000,idt ISO 898-6,1994)GB/T 3098.10紧固件机械性能﹑有色金属制造的螺栓,螺钉﹑螺柱和螺母(GB/T 3098.10一-1993,eqw ISO 8839:1986>
GB/T 3098.15紧固件机械性能﹐不锈钢螺母(GB/T 3098.15—2000 ,idt ISO 3506-2,1997)GB/T 3103.1紧固件公差﹐螺桧、螺钉和螺母(GB/T 3103.1—2002,ISO 4759-1,2000,IDT)GB/T 5267.1紧固件﹑电镀层(GB/T 5267.1——2002,ISO 4042,1999,IDT)
GB/T 5267.2︰紧固件﹐非电解锌片涂层(GB/T 5267.2—2002,ISO 10683;2000,IDT)GB/T 5267.3―紧固件﹐热浸镀锌层(GB/T 5267.3-—-2008,ISO 10684;2004,IDT)GB/T 5276紧固件
螺栓、螺钉、螺柱及螺母尺寸代号和标注(GB/T 5276——1985,eqv
ISO 225:1983)
GB/T 16938紧固件瞭螺栓,螺钉、螺柱和螺母﹐通用技术条件(GB/T 16938~-2008,ISO 89922005,IDT)
3尺寸
螺母的型式尺寸见图1、图⒉和表1。尺寸代号和标注符合GB/T 5276.
标准图片预览
标准内容
ICS21.060.20
中华人民共和国国家标准
GB/T923—2009
代替GB/T923—1988
六角盖形螺母
Acornhexagonnuts
2009-10-15发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-03-01实施
本标准是国家标准”盖形螺母”产品系列标准之一该系列包括：a）GB/T802.1 组合式盖形螺母：GB/T802.2六角盖形螺母焊接型；b
GB/T802.3六角法兰面盖形螺母焊接型：GB/T802.4六角低球面盖形螺母焊接型：e）GB/T802.5非金属嵌件六角锁紧盖形螺母焊接型；GB/T923六角盖形螺母。
GB/T923—2009
本标准修改采用DIN15872000六角盖形螺母高型》（德文版），主要修改如下：一一在规范性引用文件中，用我国标准代替等同或修改采用的德国标准或国际标准（第2章）：DIN1587对eh和尺寸按产品等级A级和B级（不分规格）规定了两种公差，本标准按\D<16mm为A级：D>16mm为B级\规定公差（表1)DIN1587未规定包装技术要求，本标准予以规定（表2）：DIN1587未规定简化标记，本标准按GB/T1237给出简化的标记示例（见5.2）。本标准代替GB/T923-1988《盖形螺母》。本标准与GB/T923—1988相比主要变化如下：修改采用DIN1587.2000六角盖形螺母高型》：标准名称改为：六角盖形螺母；取消螺纹规格M3（见表1)：
增加细牙螺纹规格系列（第2系列第3系列见表1：增加沉孔直径d支承面直径d和扳拧高度mw等尺寸要素（见表1）：一调整盖形攀母高度h六角高度m、球面半径SR.和退刀槽工g2尺寸（见图1.图2及表1）：一增加每1000件钢螺母的质量（见表1）；一取消5级铜螺母（见表2）：
一增加不锈钢和有色金属材料的螺母（见表2）对钢螺母增加非电解锌片涂层及热漫镀锌层表面处理（见表2）本标准由中国机械工业联合会提出。本标准由全国紧固件标准化技术委员会归口。本标准负责起草单位：中机生产力促进中心，张家港市新艺五金有限公司。本标准所代替标准的历次版本发布情况为：GB9231967.GB923—1976.GB/T923—1988I

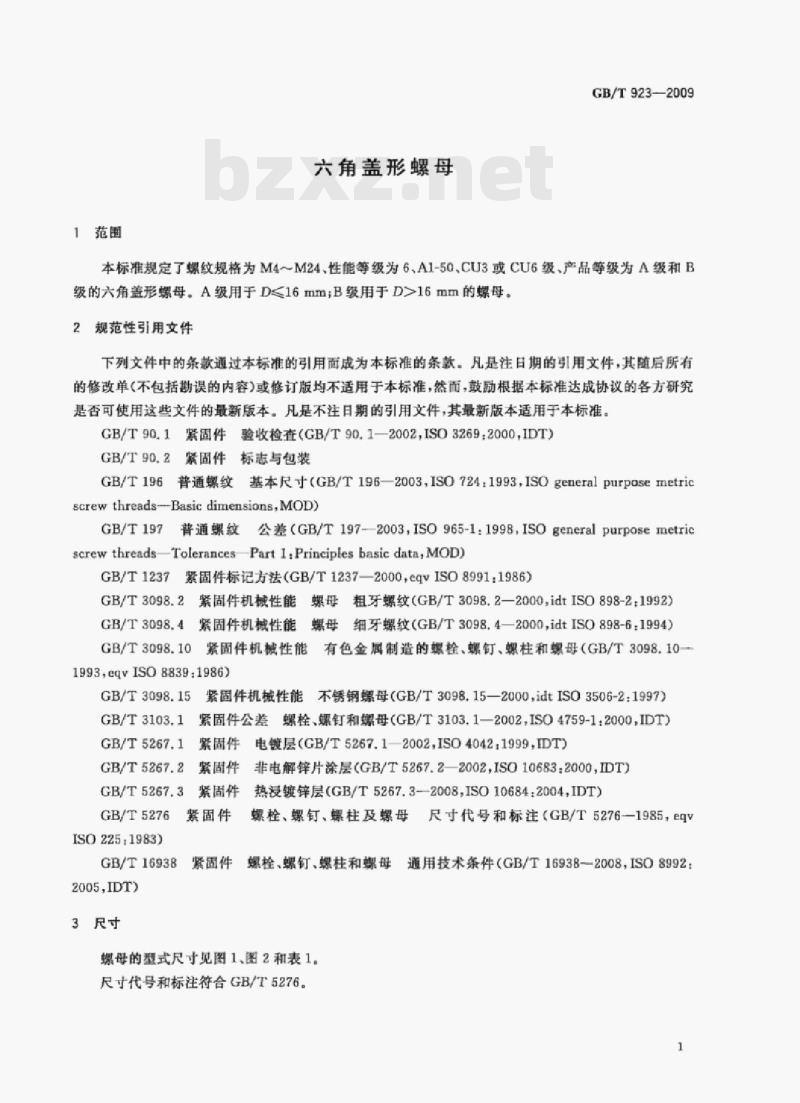

1范围
六角盖形螺母
GB/T923——2009
本标准规定了螺纹规格为M4~M24、性能等级为6、A1-50.CU3或CU6级、产品等级为A级和B级的六角盖形螺母，A级用于D<16mm;B级用于D>16mm的螺母。2规范性引用文件
下列文件中的条款通过本标准的引用面成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T90.1紧固件验收检查（GB/T90.1—2002,ISO3269.2000,IDT）GB/T90.2紧固件标志与包装
GB/T196普通螺纹基本尺寸（GB/T196—2003ISO724：1993,ISOgeneral purpasemetricscrewthreadsBasic dimensions,MOD)GB/T197普通螺纹公差GB/T 197--2003,ISO 965-1:1998.ISOgeneral purpose metricscrew threadsTolerances Part I.Principles basic data,MOD)GB/T1237紧固件标记方法（GB/T1237—2000，eqVISO8991：1986）GB/T3098.2紧固件机械性能数母租牙螺纹（GB/T3098.22000.1idtISO898-2：1992GB/T3098.4紧固件机械性能螺母细牙螺纹（GB/T3098.4—2000,idtISO898-6：1994）GB/T3098.10紧固件机械性能有色金属制造的螺栓、螺钉，螺柱和螺母（GB/T3098.101993,eqvISO8839:1986
GB/T3098.15紧固件机械性能不锈钢螺母（GB/T3098.15—2000，idtISO3506-2：1997）紧固件公差螺栓、螺钉和螺母（GB/T3103.1-2002，ISO4759-1：2000，IDT）GB/T3103.1
GB/T5267.1
紫周件电镀层（GB/T5267.1—2002.ISO4042：1999,IDT）GB/T5267.2紧固件非电解锌片涂层（GB/T5267.22002,ISO10683：2000,IDT）GB/T5267.3
GB/T5276
ISO225.1983)
紧固件热浸镀锌层（GB/T5267.3-2008.ISO10684：2004.IDT）紧固件
螺栓，螺钉，螺柱及螺母尺寸代号和标注（GB/T5276-1985，eqVGB/T16938紧固件螺栓、螺钉、螺柱和螺母通用技术条件（GB/T16938-2008，ISO8992：2005.IDTX
3尺寸

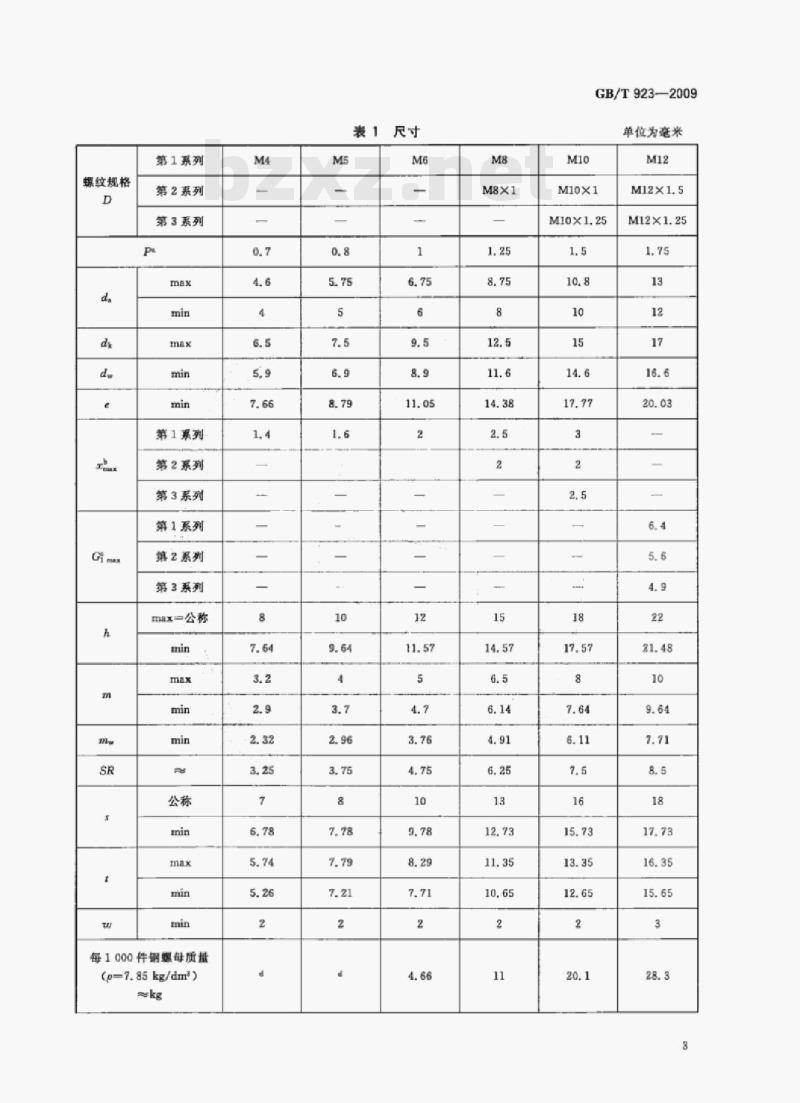

螺母的型式尺寸见图1.图2和表1。尺寸代号和标注符合GB/T5276。1
GB/T923—2009
注：其余尺寸见图1。

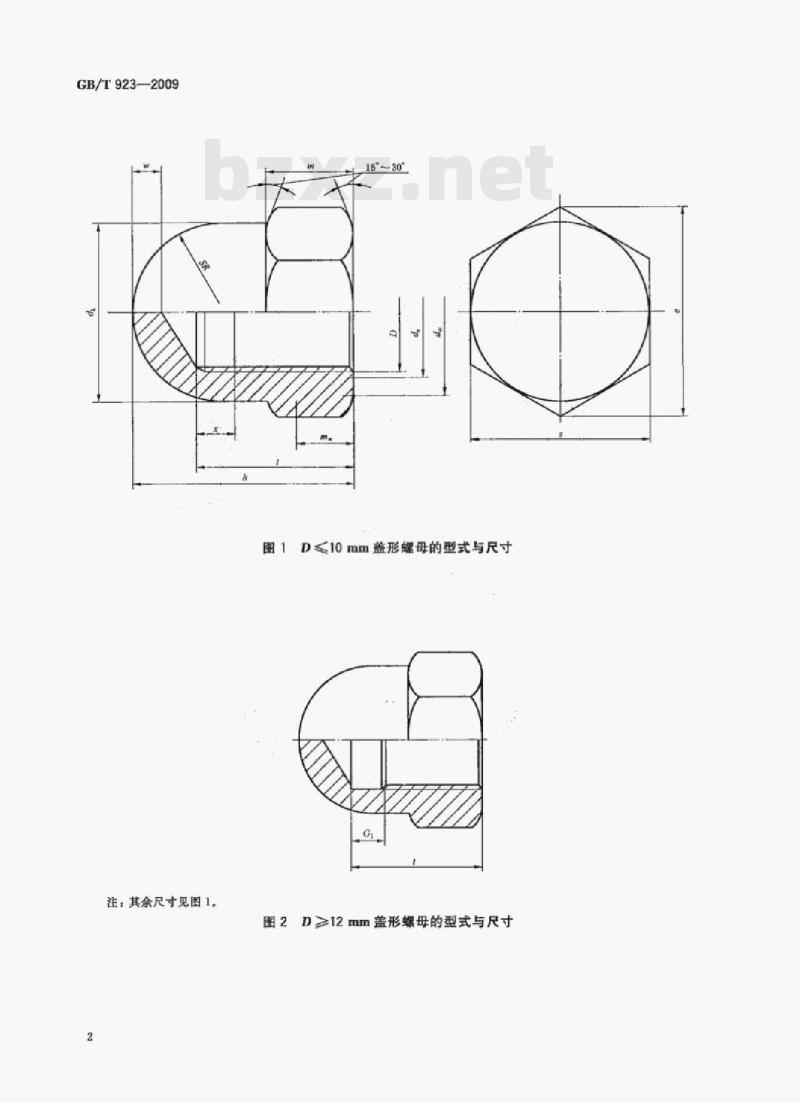

图1D≤10mm盖形螺母的型式与尺寸图2D≥12mm盖形螺母的型式与尺寸螺纹规格
第1系列
第2系列
第3系列
第1系列
第2系列
第3系列
第1系列
第2系列
第3系列
max-公称
每1000件钢螺母质量免费标准bzxz.net
(p-7.85kg/dm2)
GB/T923-2009
单位为毫米
通用技术条件
机械性能
产品等级
表面处理
验收及包装
表2技术条件和引用标准
GB/T 3098.2.GB/T 3098.4
不锈钢
GB/T16938
GB/T196.GB/T197
GB/T3098.15
D≤16mmAD>16mm,B
GB/T 3103.1
氧化：
电键技术要求按GB/T5267.1:
非电解锌片涂层技术要求按
GB/T5267.2:
热没镀锌技术要求按GB/T5267.3简单处理
如露其他表面处理，应由供需双方协议GB/T 90.1,GB/T90.2
，其他性能等级或材料，由供需双方协议。b由制造者选择。
5标记
5.1标记方法
标记方法按GB/T1237规定。
5.2标记示例
螺纹规格D=M12、性能等级为6级，表面氧化处理的六角盖形螺母的标记：螺母GB/T923M12
GB/T923-2009
有色金属
CU3或CU5
GB/T 3098.10
简单处理：
电镀技术要求按
GB/T 5267.1:
GB/T923-2009
中华人民共和
国家标准
六角盖形螺母
GB/T923—2009
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
周址spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印剧厂印刷各地新华书店经销
开本880×12301/16印张0.75字数11千字2010年3月第一版
2010年3月第一次印刷
书号：155066：1-39808
定价16.00元
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
