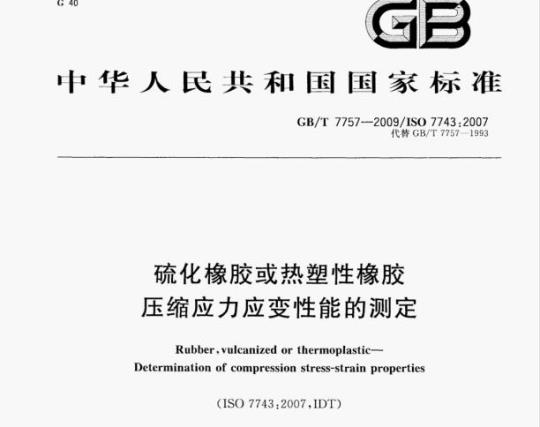

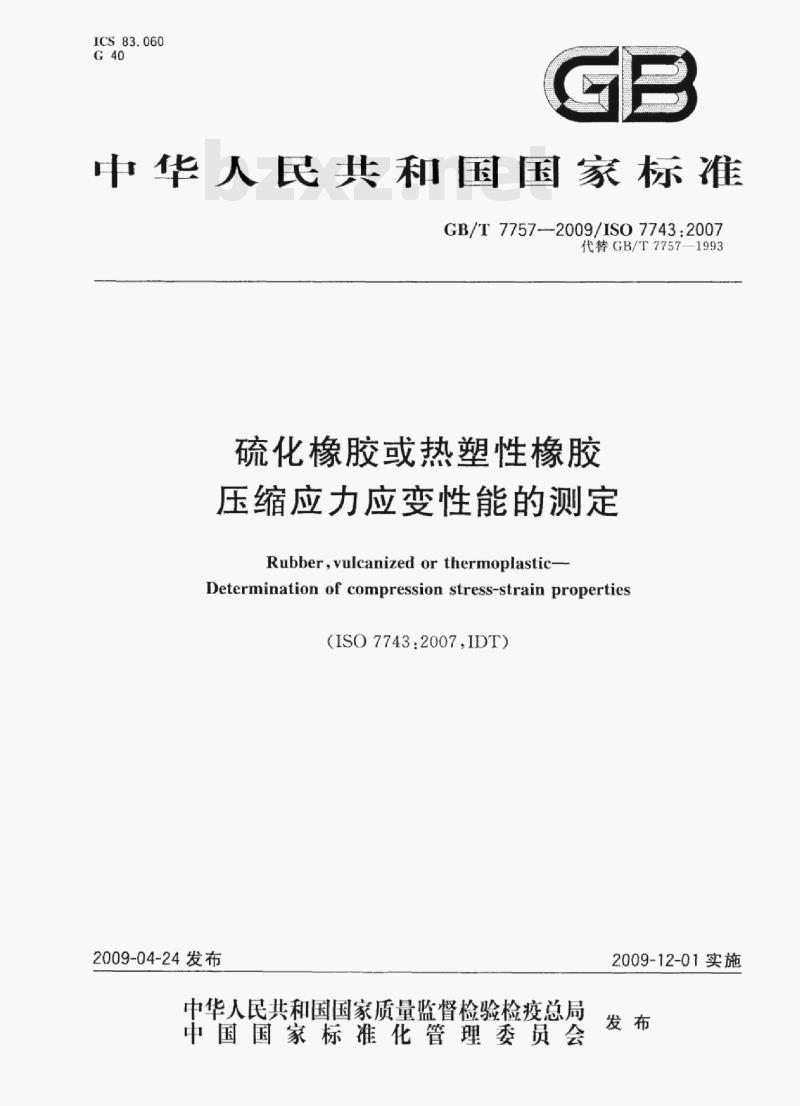

ICS83.060
中华人民共和国国家标准
GB/T7757--2009/ISO7743:2007
代替GB/T7757—1993
硫化橡胶或热塑性橡胶
压缩应力应变性能的测定
Rubber,vulcanized or thermoplastic-Determination of compression stress-strain properties（ISO7743:2007,IDT)
2009-04-24发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-12-01实施
GB/T7757—2009/ISO7743:2007
本标准等同采用ISO7743：2007（E）《硫化橡胶或热塑性橡胶压缩应力应变性能的测定》英文版。
本标准代替GB/T7757--1993《硫化橡胶或热塑性橡胶压缩应力应变性能的测定》。本标准等同翻译ISO7743：2007（E)。为便于使用，本标准还做了下列编辑性修改：a）“本国际标准”一词改为“本标准”；b）用小数点“”代替作为小数点的逗号“，”；删除国际标准前言；
d）删除了参考文献。
本标准与前一版本相比主要变化如下：增加了针对产品的试验方法C(1993版第1章，本版第1章）。增加了对试样的规定（1993版第1章、第5章，本版第1章、第6章）。一一增加了对试验机的要求（1993版4.4，本版5.4）。增加了规范性附录B校准（本版附录B）。本标准附录A为资料性附录，附录B为规范性附录。本标准由中国石油和化学工业协会提出。本标准由全国橡胶与橡胶制品标准化技术委员会橡胶物理和化学分技术委员会归口。本标准由中橡集团沈阳橡胶研究设计院负责起草。本标准主要起草人：费康红。
本标准所代替标准的历次版本发布情况为：GB/T7757—1987.GB/T7757--1993。I
GB/T7757-2009/ISO7743:2007
硫化橡胶或热塑性橡胶
压缩应力应变性能的测定
警告：使用本标准的人员应熟悉正规实验室操作规程。本标准无意涉及因使用本标准可能出现的所有安全问题。制定相应的安全和健康制度并确保符合国家法规是使用者的责任注意：本标准中有些程序可能会导致产生废弃物，给当地环境带来污染。物质使用后如何安全的处理这些废弃物，要参照相关的文献。1范围
本标准规定了使用标准试样、产品或部分产品测定硫化橡胶或热塑性橡胶压缩应力应变性能的测定方法。
本标准规定了三种方法：
使用标准试样并且金属板经润滑剂润滑（方法A)；使用标准试样并且金属板与试样粘合在一起（方法B）；使用产品或产品的一部分并且金属板经润滑剂润滑（方法C）。三种方法所得结果不相同。对于经润滑的试样，若能使其达到充分润滑，则试验结果仅与橡胶的模量有关，而与试样的形状无关。然而，有效的润滑往往很难达到，应检验相同试样，对比试验结果的差异以表示不同的润滑状态。对于与金属板粘合在一起的试样，试验结果与橡胶的模量及试样的形状有关。试样形状对试验结果的影响较大，因此，这个试验结果与经润滑剂润滑的试样所获得的结果有显著的不同。对于产品，试验结果取决于试样形状，但是对于产品试验主要用于比较目的时，是可接受的。注：对于明确规定的产品形状，例如O型圈，试验结果可能与硬度值有关联。但是，对于与规定尺寸、形状不同的试样，所获试验结果不能外推于其他尺寸和形状的试验。附录A给出试样尺寸和形状以及粘接或润滑对结果影响的指南。本方法不适用于永久变形大的材料。附录B给出了这种类型测量的校准一览表。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2941橡胶物理试验方法试样的制备和调节通用程序（GB/T2941—2006，ISO23529：2004.IDT）
ISO4287产品几何技术规范表面结构轮廓法表面结构的术语、定义及参数ISO5893橡胶与塑料拉伸、屈挑及压缩试验机（恒速）技术性能ISO18899橡胶试验设备校准指南3术语及定义

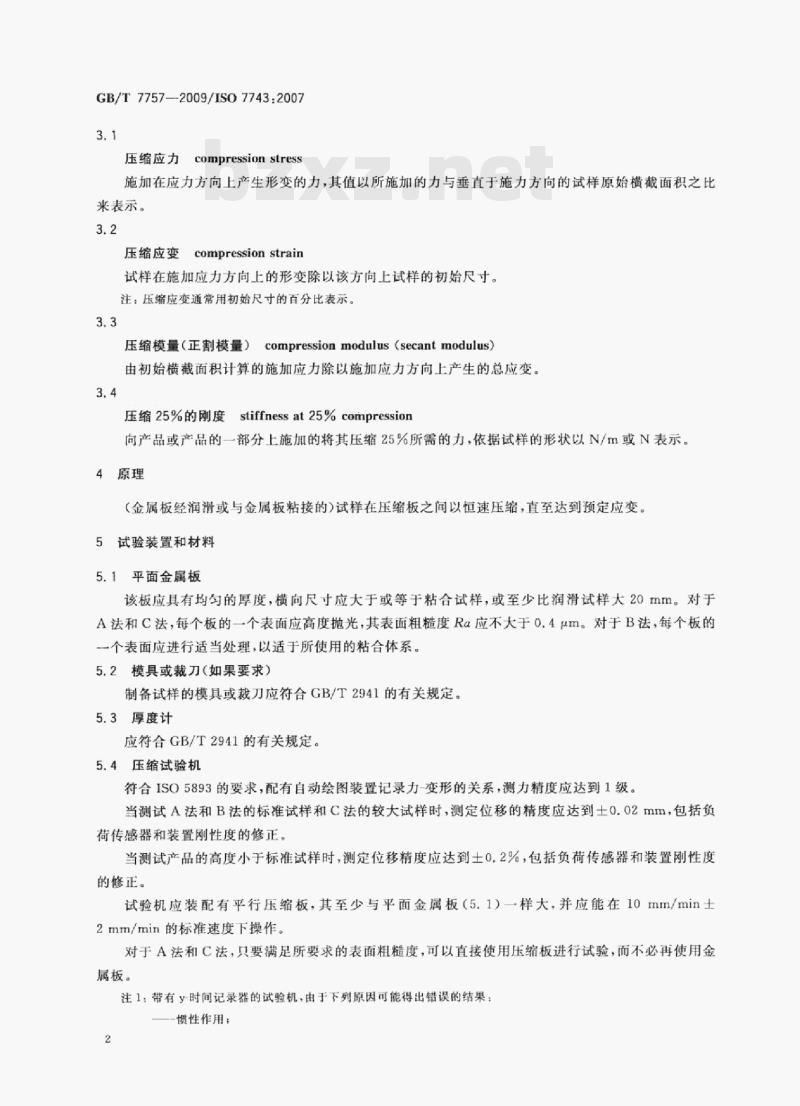

下列术语和定义适用于本标准。1
GB/T7757—2009/ISO7743:2007
压缩应力compressionstress
施加在应力方向上产生形变的力，其值以所施加的力与垂直于施力方向的试样原始横截面积之比来表示。
压缩应变compression strain
试样在施加应力方向上的形变除以该方向上试样的初始尺寸。注：压缩应变通常用初始尺寸的百分比表示。3.3
压缩模量（正割模量）compressionmodulus（secantmodulus）由初始横截面积计算的施加应力除以施加应力方向上产生的总应变。3.4
压缩25%的刚度stiffnessat25%compression向产品或产品的一部分上施加的将其压缩25%所需的力，依据试样的形状以N/m或N表示。4原理
（金属板经润滑或与金属板粘接的）试样在压缩板之间以恒速压缩，直至达到预定应变。5试验装置和材料
5.1平面金属板
该板应具有均勾的厚度，横向尺寸应大于或等于粘合试样，或至少比润滑试样大20mm。对于A法和C法，每个板的一个表面应高度抛光，其表面粗糙度Ra应不大于0.4μm。对于B法，每个板的一个表面应进行适当处理，以适于所使用的粘合体系。5.2模具或裁刀（如果要求）
制备试样的模具或裁刀应符合GB/T2941的有关规定。5.3厚度计
应符合GB/T2941的有关规定。
5.4压缩试验机
符合ISO5893的要求，配有自动绘图装置记录力-变形的关系，测力精度应达到1级。当测试A法和B法的标准试样和C法的较大试样时，测定位移的精度应达到士0.02mm，包括负荷传感器和装置刚性度的修正。当测试产品的高度小于标准试样时，测定位移精度应达到土0.2%，包括负荷传感器和装置刚性度的修正。
试验机应装配有平行压缩板，其至少与平面金属板（5.1）一样大，并应能在10mm/min士2mm/min的标准速度下操作。
对于A法和C法，只要满足所要求的表面粗糙度，可以直接使用压缩板进行试验，而不必再使用金属板。
注1：带有y时间记录器的试验机，由于下列原因可能得出错误的结果：一惯性作用：
“由于负荷传感器和机器框架中的柔量而产生的变形。GB/T7757—2009/ISO7743:2007
注2：对经润滑的试样进行试验时，应提供适当的防护措施，以防止橡胶应变时弹出造成损坏或伤害。5.5润滑剂
对于A法和C法，润滑剂应对试验中的橡胶无显著影响注：在大多数情况下，可选用运动黏度为0.01m/s的有机硅或氟硅流体作为润滑剂。6试样
A法和B法所用的标准试样是圆柱体，直径为29.0mm士0.5mm，高度为12.5mm士0.5mm。试样可以由裁切或模压而成。裁切试样应按照GB/T2941的有关规定进行。也可使用其他试样，但不能对试验的结果进行外推（见附录A）。对B法，可使用适当的模具和粘合体系，将试样直接模压到金属板上，也可使用适当的非溶剂型粘合体系粘合在金属板上。
试样表面应平整且上下表面互相平行。对于C法，试样是一整个产品或产品的一部分，或多个产品，对于异型件，应使用50mm100mm长作为试样（如果有必要增加力的读数，也可一起使用两条这种异型件）。对于内径50mm～100mm的环状产品，可使用整个产品。对小产品，可将两个或多个产品并排平行放置进行试验，以增加力的读数。
7试样数量
至少三个试样。
硫化与试验之间的时间间隔
除非因技术原因另有规定外，应遵循下列要求（见GB/T2941）：对于所有试验，硫化与试验之间的最小时间间隔应为16h。一对于非产品试验，硫化与试验之间的最大时间间隔应为4周；对于要求比对评估试验，应尽可能地在相同的时间间隔内进行。对于产品试验，只要有可能，硫化与试验之间的时间间隔应不超过3个月。在其他情况下，试验应在用户接收产品之日2个月内进行。9调节
在硫化与试验之间，样品和试样应尽可能避光。经过制备后的样品，在裁切前，应在标准实验室温度下（见GB/T2941）至少调节3h。如果需要，试样可加以标记，并立即进行测量和试验。如果不立即试验，应将试样保持在标准实验室温度下直到试验。若制备包括打磨，打磨与试验之间的时间间隔不应超过72h。模压的试样应在标准实验室温度下至少调节3h，然后立即进行测量和试验。如果试验不是在标准实验室温度下进行，则试样应在试验前在该试验温度下进行调节，直至确保其达到试验温度（见GB/T2941），然后立即进行试验。10试验温度
通常试验在标准实验室温度（见GB/T2941）下进行。如果使用另一温度，则优先选择GB/T2941中规定的温度。
GB/T7757-2009/ISO7743:2007
11试验步骤
11.1试样的测量
试样尺寸用GB/T2941规定的相应方法进行测定。对于通过硫化粘合的试样，可先测量粘合组合件的厚度，而后减去金属板厚度，从而得到待测橡胶的厚度。11.2应力-应变性能的测定
11.2.1A法
在抛光的金属板表面上轻轻地涂上一薄层润滑剂。将试样组合件放人压缩试验机中心，以10mm/min速度压缩试样，直至应变达到25%为止。以相同的速度放松试样。如此再重复压缩和放松试样三次，四次压缩周期形成一个连续的程序，记录力-变形曲线。
注：四次压缩周期中，前三次可视为机械调节，第四次为正式试验11.2.2B法
将粘合的组合件放人压缩试验机中心，以10mm/min速度压缩试样，直至应变达到25%为止。以相同的速度放松试样。如此再重复压缩和放松试样三次，四次压缩周期形成一个连续的程序，记录力变形曲线。
11.2.3C法
在抛光的金属板表面涂上一薄层润滑剂。将粘合的组合件放人压缩试验机中心。注：对环状产品进行试验时，压缩板上应有孔，以便在压缩期间将空气排出。以10mm/min速度压缩试样，直至应变达到30%为止，记录力-变形曲线该试验一般无需进行机械调节。也可使用A法和B法中所进行的机械调节，但应在报告中加以说明。
注：如果产品包括粘合的刚性件（如发动机底座》，可以无需润滑平板。12结果表示
12.1对于A法和B法
试验结果应从记录的力-变形曲线图（见图1)中获得，以压缩应变为10%和20%时的压缩模量表示，单位为MPa。应变从最后一个压缩周期曲线与应变（变形）轴的交点得到。根据最后一个周期时压缩部分所测定的力-变形值来确定其压缩应力-应变性能。试验结果应报告所有试样压缩应变在10%和20%时的中值和单值。
压缩模量由下式计算，单位为MPa：F
式中：
10%应变下的压缩模量
20%应变下的压缩模量
F产生压缩应变所施加的力，单位为牛（N)；A一试样初始横截面积，单位为平方毫米（mm）；E压缩应变。
变形（%）：
力，F；
1～4-—第1～第4压缩周期。
12.2对于C法
图1压缩模量的计算
GB/T7757—2009/IS07743.2007
试验结果应从记录的力-变形曲线图（见图1）中获得，以压缩应变为10%和20%时的压缩模量表示，单位为MPa。
试验结果应从记录的力-变形曲线图中获得，用N/m或N表示，从25%压缩应变下的力-变形曲线读出，计算出25%压缩应变下的刚度，S25，用以下公式计算：或 Sas = Fes
式中：
F2525%压缩应变下的力，单位为牛（N）；L
长度，单位为米（m）。
对于环形产品，长度取平均周长，也就是内圆和外圆周长的平均值。报告所有试验的试样的中值和单值。
注：25%以外的应变，可按产品说明书的规定。13试验报告
试验报告应包括以下内容：
样品信息：
样品的完整描述和来源；
必要时的胶料和硫化信息；
制作试样的方法，如：模压或裁切；5
GB/T7757-2009/IS07743:2007
试验方法：
试验方法中所参考的标准号；
所用的方法(A,B或C)；
所用试样的类型；
c）试验细节：
标准试验室温度；
试样调节的时间和温度；
不同于标准试验室温度和相对湿度时的试验温度和湿度；所使用的润滑剂或粘合剂的类型；试验结果：
所用试样的数量；
单个试验结果；
A法和B法在10%和20%应变下压缩模量的中值，用MPa表示；C法，在25%应变下的3）
中值，用N/m或N表示；
试验日期。
附录A
（资料性附录）
非标准试样试验结果的外推法
GB/T7757-2009/IS07743:2007
形状因子和压缩表面上的润滑程度对橡胶压缩应力-应变性能的影响是非常复杂的，通常，试验结果应看作是在特殊形状和试验所用特定条件下获得的。尽管如此，本附录对于将不同试样或从试样外推到产品所得到的试验结果进行尝试性比较并指出粘接试样与润滑试样的不同特点，须强调，本标准给出的关系只是一种近似的关系。本附录采用下列符号：
杨氏模量
有效压缩模量
压缩应变，以应变方向试样初始尺寸的百分比表示G
一剪切模量
体积模量
S-—形状因子
压缩比A=1一e数值上）
-平均压缩应力
——与硬度有关的因子
橡胶具有非常高的体积弹性模量，就绝大多数用途来说，可视为不可压缩的。因此：E=3G
在润滑条件下（方法A），假定充分滑动。则压缩均勾。应力应变关系可用高斯理论进行预测： G(-2 -) E(-)
把入=1代人上式，
=[a(1-)]
E[l-(1e)*
3[(1-e)
a=号[！1+36-3+
如果忽略得：
(1= e)
[二]- []
式（A.2)就是接近30%应变时的近似式。如果忽略e得：
E[3e(1 -+)
1-2E+e2
EE(1-e)
在应变非常小时，1-E～1，由式（A.2)推导出：Ee
式（A.3)就是接近5%的应变时的近似式。....(A.1)
....(A.2)
在粘接状态下（方法B），剪切应变的不均匀分布是因粘接表面固定所致，而且压缩应变与试样形状7
GB/T7757-2009/ISO7743:2007
和材料的硬度有关
EcEA+BS)
式中：S为施加力的面积与未受力的面积之比。例如，对于一个圆盘试样：S=直径/4×厚度
对于多个圆盘试样：A=1
1而B=2k
对于矩形试样：1.0≤A≤1.3，1.3≤B≤2.2,与硬度有关。注1：对于天然橡胶n=2起
注2：方程(A.4)中得到的Ec值可由式(A.1)、式(A.2)或(A.3)中的E依据应变程度适当地取代。在很高的应变下或当S很大时，计算时需考虑引用体积弹性模量。其近似式为：1
EcEA+BS\)
......(A.4)
.（A5)
含有填料的橡胶在剪切中是非线性行为，这可能对Ec的形状因子分量具有显著的影响，这也适用于均匀压缩，当既不使用润滑也不使用粘接时，通常摩擦不能完全阻止滑动，滑动的程度将与表面状态，应变程度等而变化，滑动的程度也与时间有关，并且在有振动存在的情况下会增大。在设计方面，杨氏模量比压缩模量更有价值。为了在10%和20%的应变下实验测量测定杨氏模量，应采用式（A。2），必要时式（A.2)可按式（A.4)进行修改。压缩模量SM由下式得出：
对于润滑试样
由上述这些方程，得出杨氏模量的计算公式为：E-SM(1-E)
SM(1-e)
对于粘合试样
对于润滑试样
所报告的值将是根据10%和20%应变的压缩模量测定的E的中位数。oo
B.1检查
附录B
（规范性附录）
GB/T7757—2009/ISO7743：2007在进行校准前，需校准项目的状态应通过检查加以确认并记录在校准报告或证书中。其中应报告校准是在“可接受”状态还是在纠正异常情况或故障后进行的。应确定该装置（还包括规定大概值而无需正式校准的任何参数）基本符合试验要求如果这些参数有可能发生变化，则应在校准程序中详细规定定期检查的要求。B.2校准时间表
表B.1所示的校准计划表是将试验方法中规定的所有参数与规定的要求一起表列汇编而成。个参数和要求可能涉及到增加试验装置，该装置的一部分或试验所需的辅助装置，对于每一个参数，校准程序应按ISO18899中规定，对于其他专门针对该试验方法的出版物或校准程序，如果比ISO18899更具体更详细，则应优先选用。每个参数的检定频率由代码字母表示。校准时间表中所使用的代码字母包括：C一要求加以确认，但不用测量；SISO18899所规定的标准时间间隔；U
使用中。
表B.1校准频率时间表
压缩试验机
力的精度
变形的精度
压缩板
压缩板尺寸
金属板
粘合试样用
润滑试样用
表面光洁度
方法A
方法B
模具和裁刀
厚度计
根据ISO5893规定，具有自动记录力-变形曲线功能
读数的1%
0.02mm或试样高度的0.2%
标称10mm/min±2mm/min
至少与在两压缩板之间的金属板样大
平整、厚度均匀
横向尺寸≥试样尺寸
至少比试样大20mm
ISO4287
Ra≤0.4μm
按粘合体系要求
按GB/T2941
按GB/T2941
ISO18899条款
检定频率
x-y记录仪优于y-时间
记录仪
GB/T7757—2009/ISO7743:2007
用于测量调节和试
验温度的温度计
润滑液
表B.1（续）
ISO18899条款
GB/T2941中规定，应满足：
标准试验温度下，公差为土2℃；100℃以下包括100℃，公差为
±1℃;
高于100℃，公差为士2℃。
检定赖率
见第10章的规定下载标准就来标准下载网
对试验的橡胶无显著影响，例如，硅或氟硅氧烷流体
