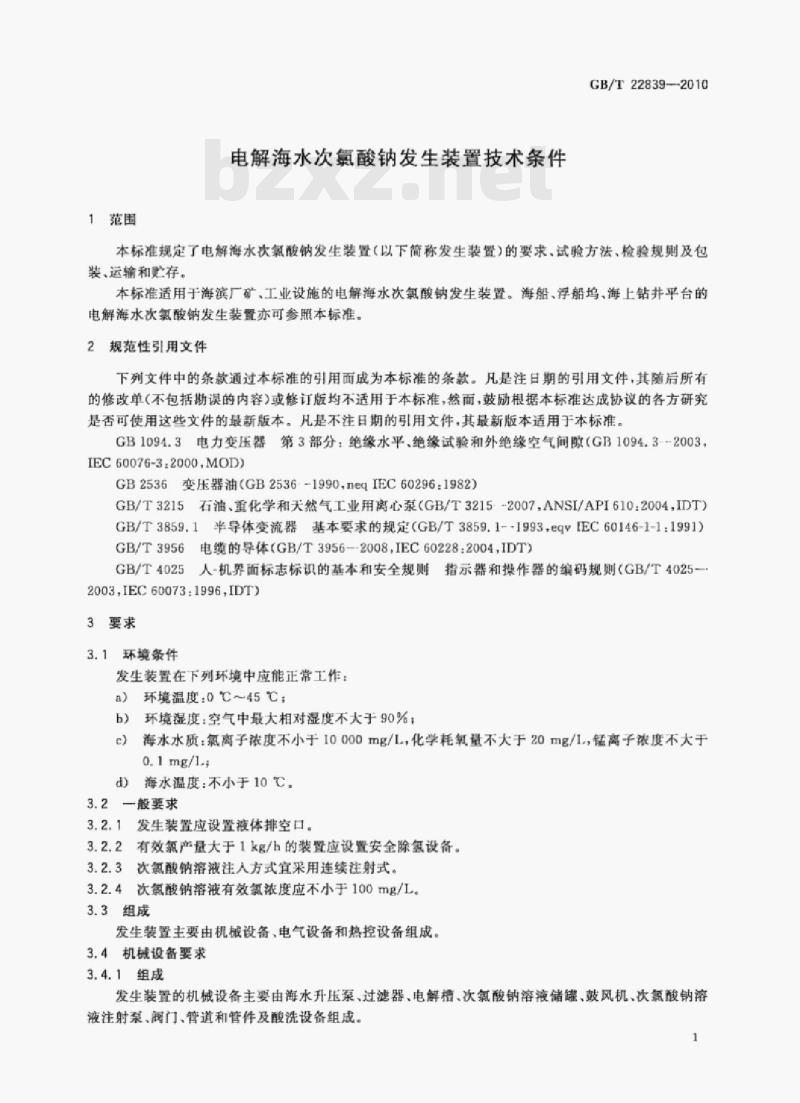

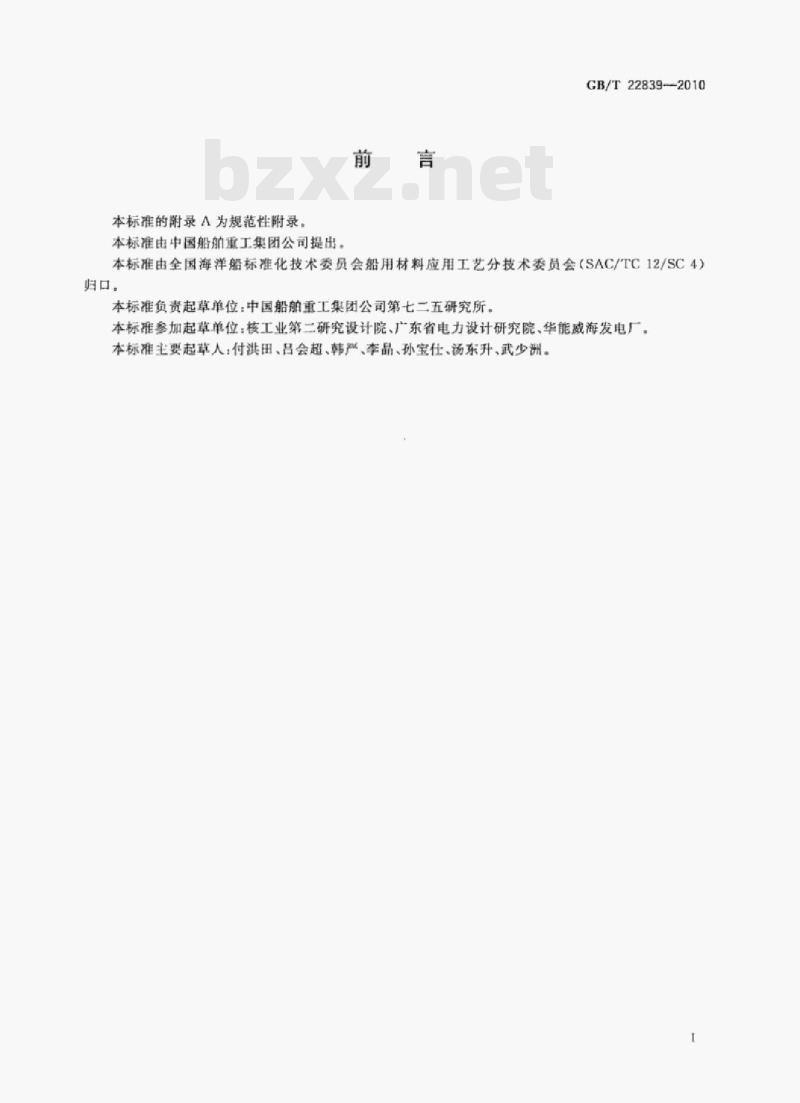

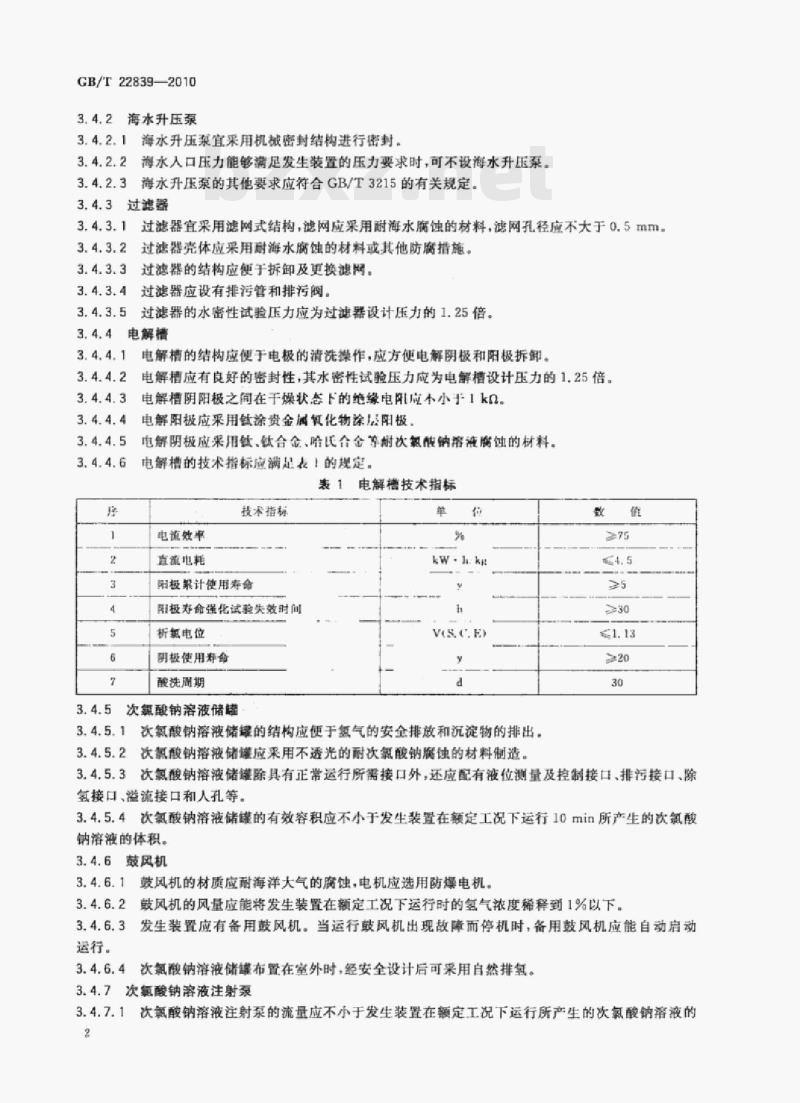

ICS 13.060 Z50 中华人民共和国国家标准 GB/T 22839—2010 电解海水次氯酸钠发生装置技术条件 Technical specification for sodium hypochlorite generation installation of electrolysis of seawater 2010-09-02发布 2010-12-01实施 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 发布 前言 本标准的附录A为规范性附录。 本标准由中国船舶重工集团公司提出。 本标准由全国海洋船标准化技术委员会船用材料应用工艺分技术委员会（SAC/TC12/SC4）归口。 本标准负责起草单位：中国船舶重工集团公司第七二五研究所。 参加起草单位：核工业第二研究设计院、广东省电力设计研究院、华能威海发电厂。 本标准主要起草人：付洪田、吕会超、韩严、李品、孙宝仕、汤东升、武少洲。 1 范围 本标准规定了电解海水次氯酸钠发生装置（以下简称发生装置）的要求、试验方法、检验规则及包装、运输和贮存。 本标准适用于海滨厂矿及工业设施的电解海水次氯酸钠发生装置，海船、浮船坞及海上钻井平台的相关装置亦可参照执行。 2 规范性引用文件 下列文件中的条款通过本标准引用而成为本标准的条款。 凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本适用。 GB 1094.3 电力变压器 第3部分：绝缘水平、绝缘试验和外绝缘空气间隙（IEC 60076-3:2000, MOD） GB 2536 变压器油 GB/T 3215 石油、重化学和天然气工业用离心泵（ANSI/API 610:2004, IDT） GB/T 3859.1 半导体变流器基本要求 GB/T 3956 电缆的导体 GB/T 4025 人机界面标志标识的基本和安全规则 3 要求 3.1 环境条件 发生装置应能在以下环境条件下正常工作： 环境温度：0℃～45℃； 环境湿度：空气最大相对湿度不大于90%； 海水水质：氧离子浓度不小于10000 mg/L，化学耗氧量不大于20 mg/L，锰离子浓度不大于0.1 mg/L； 海水温度：不小于10℃。 3.2 一般要求 3.2.1 发生装置应设置液体排空口。 3.2.2 有效氧产量大于1 kg/h的装置应设置安全除氧设备。 3.2.3 次氯酸钠溶液注入方式宜采用连续注射式。 3.2.4 次氯酸钠溶液有效氧浓度应不小于100 mg/L。 3.3 组成 发生装置主要由机械设备、电气设备和热控设备组成。 3.4 机械设备要求 3.4.1 组成 机械设备主要包括海水升压泵、过滤器、电解槽、次氯酸钠溶液储罐、鼓风机、注射泵、阀门、管道及酸洗设备等。 3.4.2 海水升压泵 3.4.2.1 宜采用机械密封结构。 3.4.2.2 当海水入口压力满足要求时可不设置升压泵。 3.4.2.3 其他要求应符合GB/T 3215规定。 3.4.3 过滤器 3.4.3.1 宜采用滤网式结构，滤网材料应耐海水腐蚀，孔径不大于0.5 mm。 3.4.3.2 壳体应采用耐腐蚀材料或防腐处理。 3.4.3.3 结构应便于拆卸与更换滤网。 3.4.3.4 应设置排污管及排污阀。 3.4.3.5 水密性试验压力为设计压力的1.25倍。 3.4.4 电解槽 3.4.4.1 结构应便于电极清洗与拆卸。 3.4.4.2 应具有良好密封性，水密性试验压力为设计压力的1.25倍。 3.4.4.3 阴阳极之间干燥状态下绝缘电阻不小于1 kΩ。 3.4.4.4 阳极宜采用贵金属氧化物涂层材料。 3.4.4.5 阴极宜采用钛、钛合金或哈氏合金等耐腐蚀材料。 3.4.4.6 电解槽技术指标应符合表1规定（原文表格未完整识别）。
