GB/T 25378—2010 工具柄用8°安装锥的弹簧夹头弹簧夹头、螺母和配合尺寸

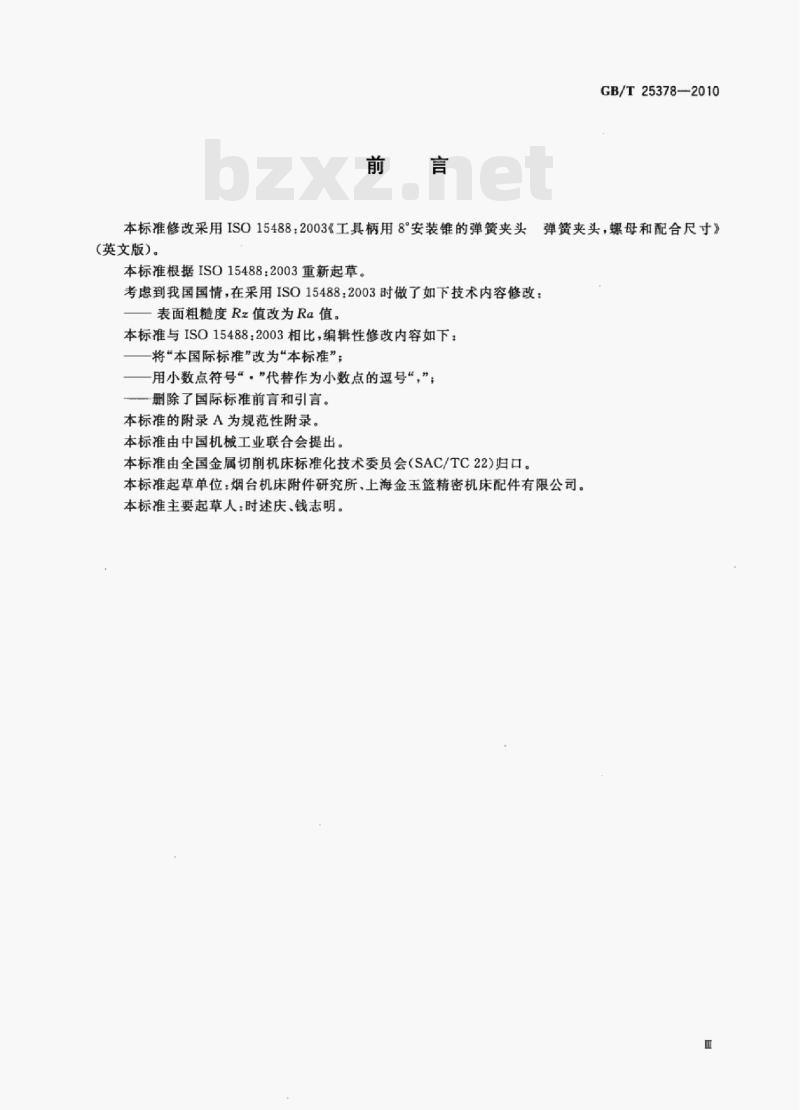

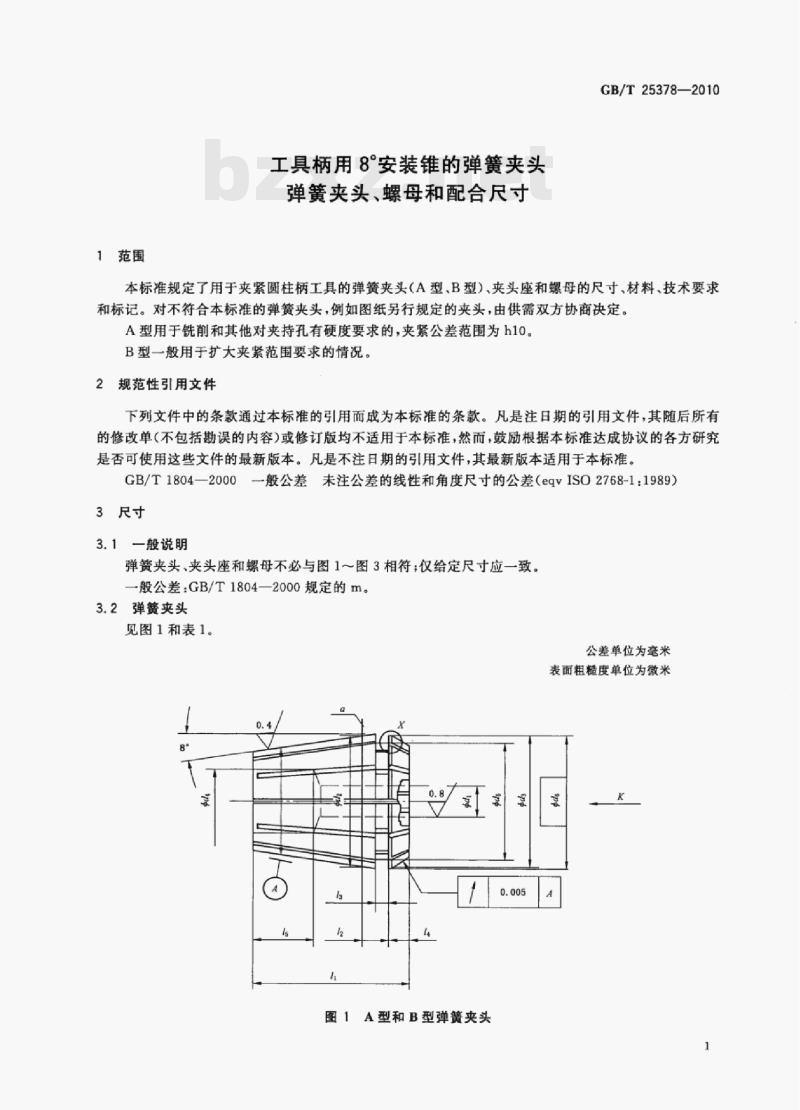

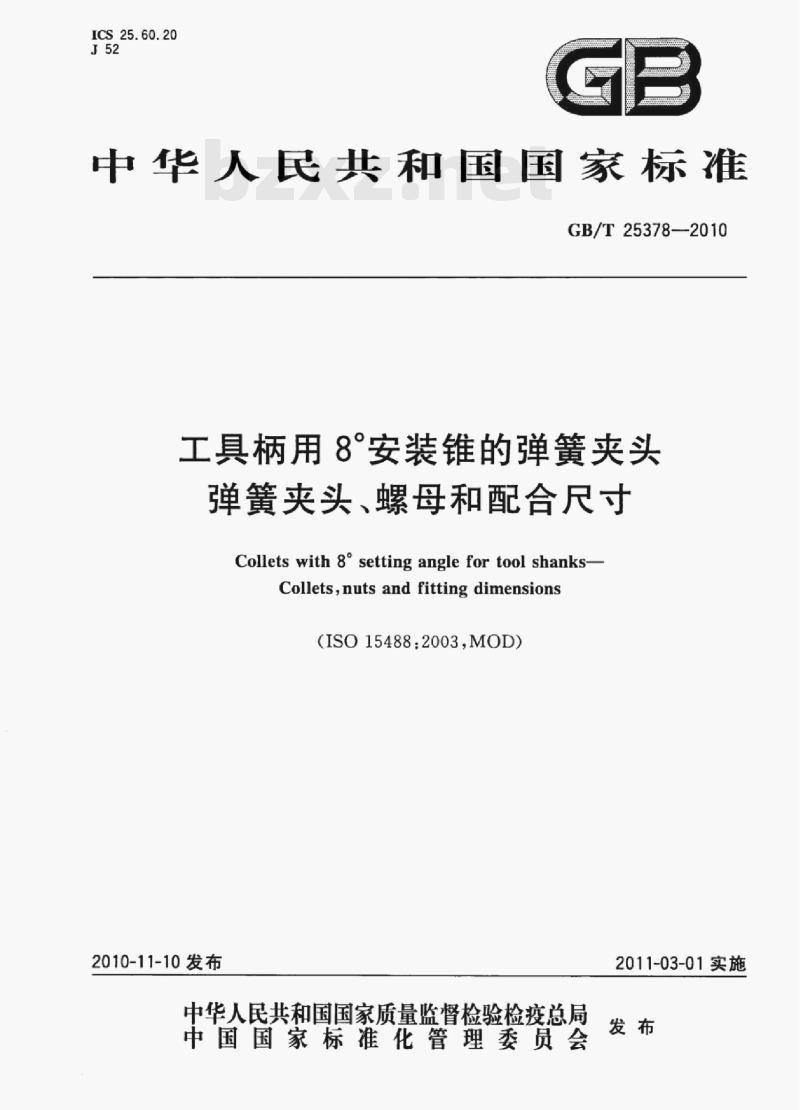

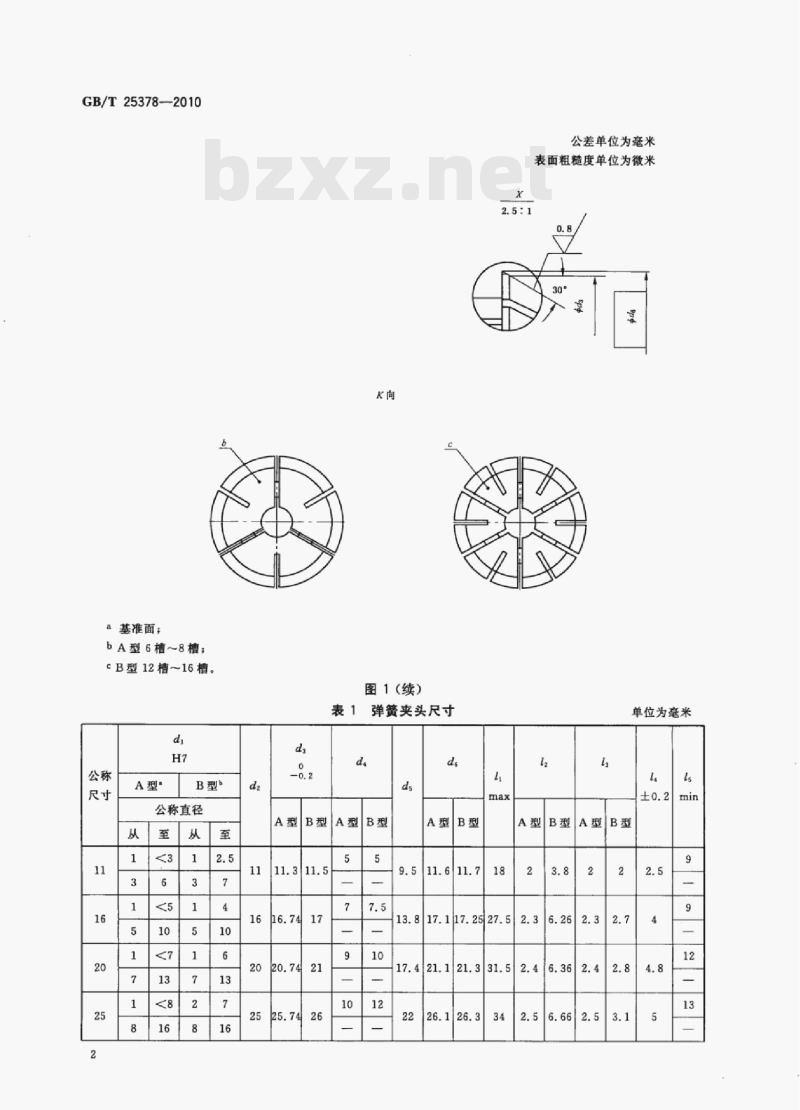

ICS 25.60.20 J52 中华人民共和国国家标准 GB/T 25378—2010 工具柄用8°安装锥的弹簧夹头 弹簧夹头、螺母和配合尺寸 Collets with 8° setting angle for tool shanks - Collets, nuts and fitting dimensions (ISO 15488:2003, MOD) 2010-11-10发布 2011-03-01实施 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 发布 前言 本标准修改采用ISO 15488:2003《工具柄用8°安装锥的弹簧夹头 弹簧夹头、螺母和配合尺寸》。 本标准根据ISO 15488:2003重新起草。考虑到我国国情，对ISO 15488:2003进行了如下修改：将表面粗糙度Rz值改为Ra值。 与ISO 15488:2003相比，本标准做了编辑性修改：将“本国际标准”改为“本标准”；用小数点符号“.”代替逗号作为小数点；删除国际标准前言和引言。 本标准附录A为规范性附录。 本标准由中国机械工业联合会提出。 本标准由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本标准起草单位：烟台机床附件研究所、上海金玉篮精密机床配件有限公司。 本标准主要起草人：时述庆、钱志明。 1 范围 本标准规定了用于夹紧圆柱柄工具的弹簧夹头（A型、B型）、夹头座和螺母的尺寸、材料、技术要求和标记。 不符合本标准的弹簧夹头（如图纸另行规定的产品），由供需双方协商确定。 A型用于铣削及对夹持孔硬度要求较高的场合，夹紧公差范围为h10。 B型用于需要扩大夹紧范围的情况。 2 规范性引用文件 GB/T 1804—2000 一般公差 未注公差的线性和角度尺寸公差（eqv ISO 2768-1:1989）。 3 尺寸 3.1 一般说明 弹簧夹头、夹头座和螺母不必与图1～图3完全一致，仅给定尺寸应符合要求。 一般公差按GB/T 1804—2000规定执行。 3.2 弹簧夹头 见图1和表1。单位为毫米。 图1给出了A型和B型弹簧夹头结构。 A型为6～8槽结构，B型为12～16槽结构。 表1规定了不同公称尺寸弹簧夹头的直径、长度及相关配合尺寸。 （表1内容整理说明） 弹簧夹头按公称尺寸分为11、16、20、25、32、40等规格，对应不同夹持直径范围及H7配合要求。 A型与B型在结构参数、槽数及夹持范围上存在差异。 3.3 夹头座 （原文为尺寸结构说明，主要规定与弹簧夹头配合的安装结构尺寸要求。） 3.4 螺母 （规定螺母结构尺寸及与夹头配合要求。） 3.5 弹簧夹头径向跳动公差 （规定弹簧夹头在使用过程中的径向跳动控制要求。） 4 材料 4.1 弹簧夹头 应采用符合规定性能要求的材料制造，以保证强度与弹性。 4.2 螺母 应选用满足机械强度及耐磨性的材料制造。 5 技术要求 5.1 弹簧夹头 应满足夹持精度、弹性变形及耐磨性能要求。 5.2 夹头座 应保证安装定位精度及配合稳定性。 5.3 螺母 应保证锁紧可靠性及重复使用性能。 6 标记 6.1 弹簧夹头 应按规定代号进行标记。 6.2 夹头座 应按结构类型及尺寸规格标记。 6.3 螺母 应按规格及型号标记。 6.4 检验棒 用于检测夹头精度的检验工具，应进行统一标识。 7 标志 产品应标明型号、规格及生产信息。 8 组装 弹簧夹头、夹头座及螺母的装配应符合规定要求，确保夹持稳定性。 附录A（规范性附录） 圆锥角度公差AT3和AT4相关规定。
