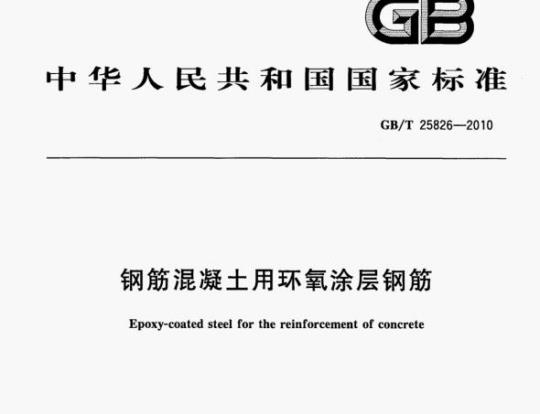

GB/T 25826—2010 钢筋混凝土用环氧涂层钢筋

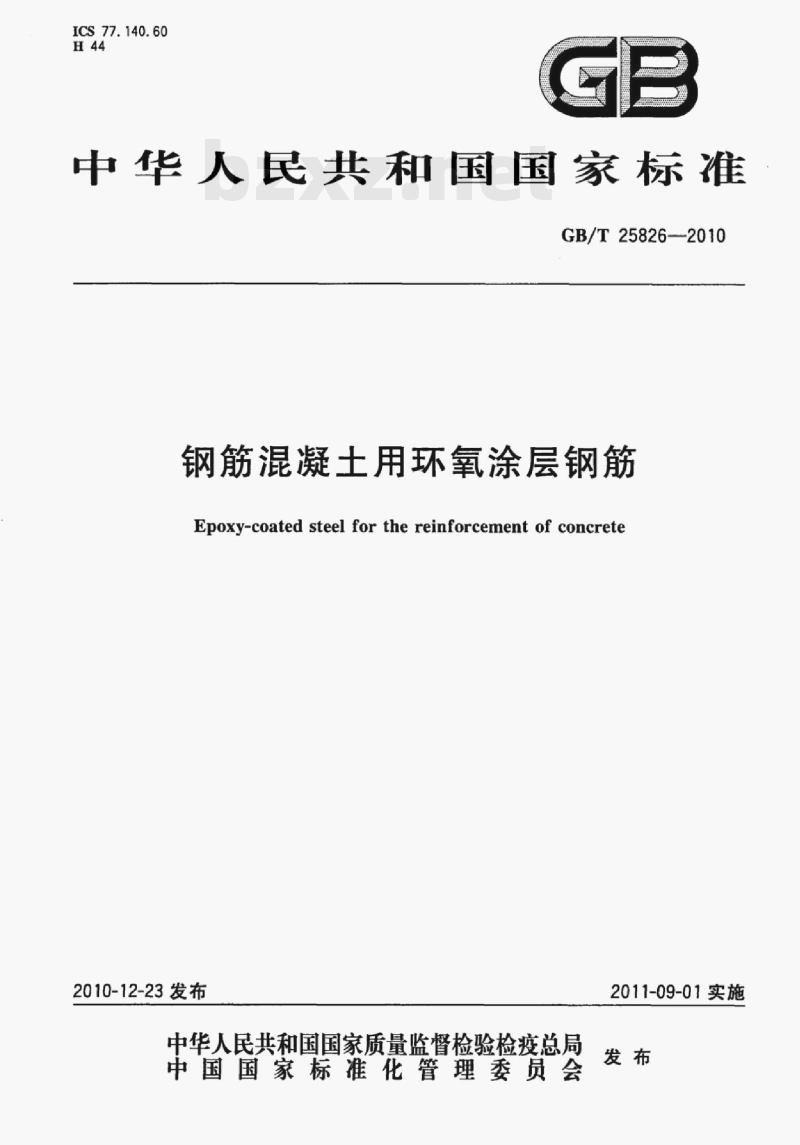

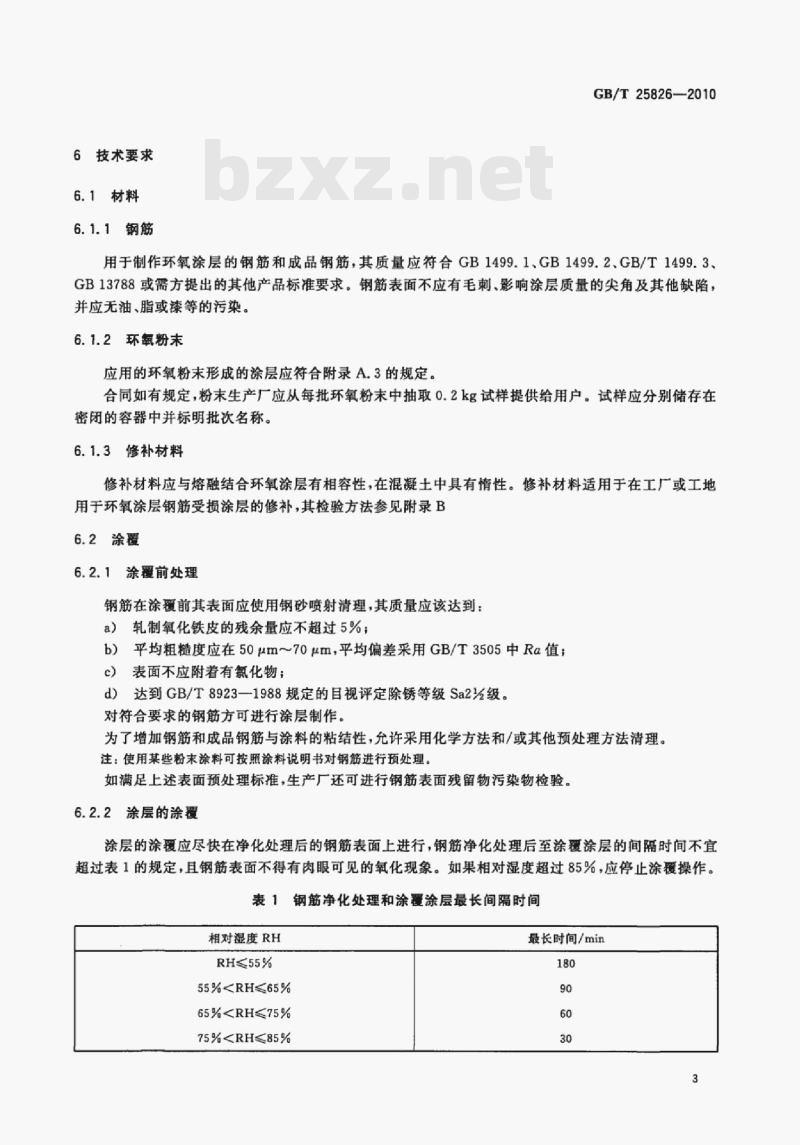

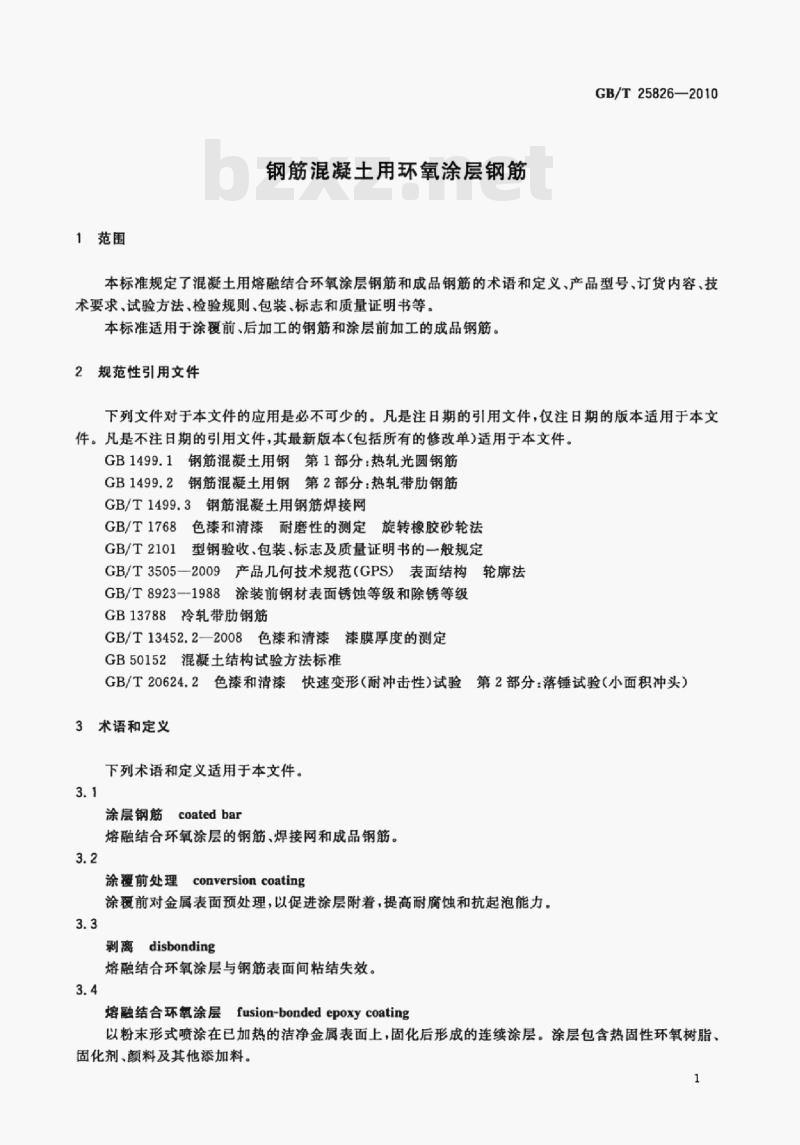

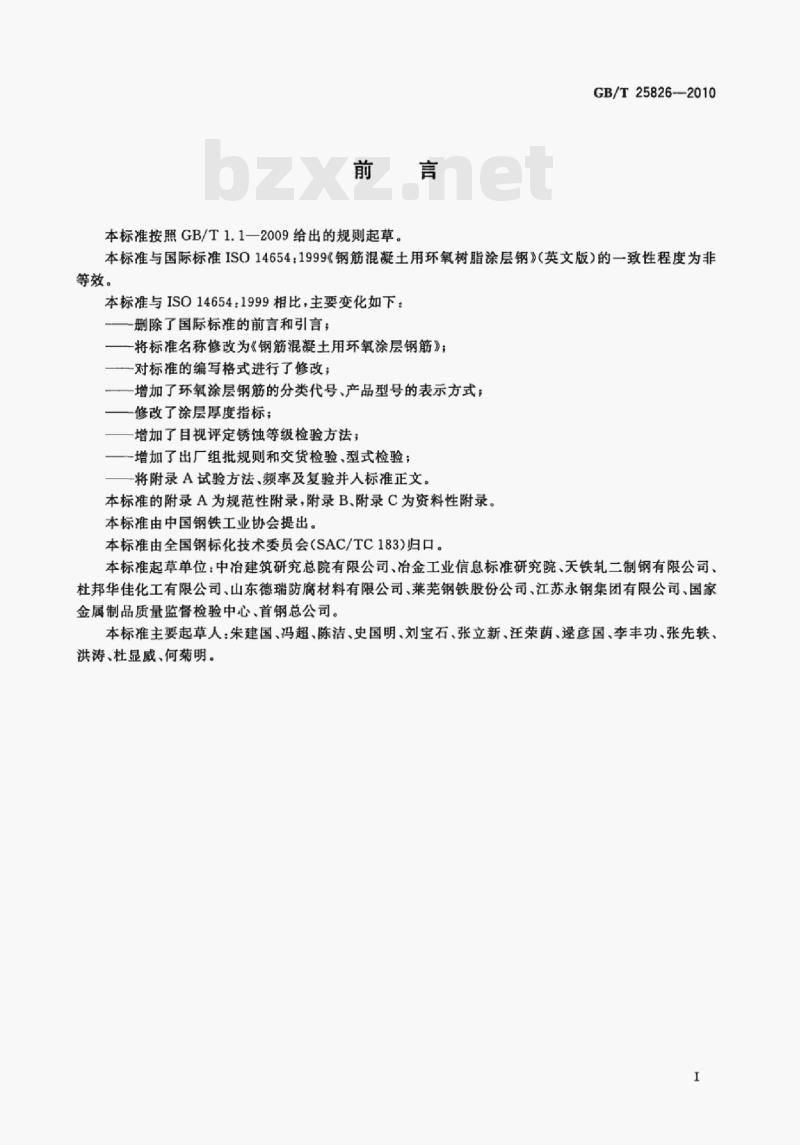

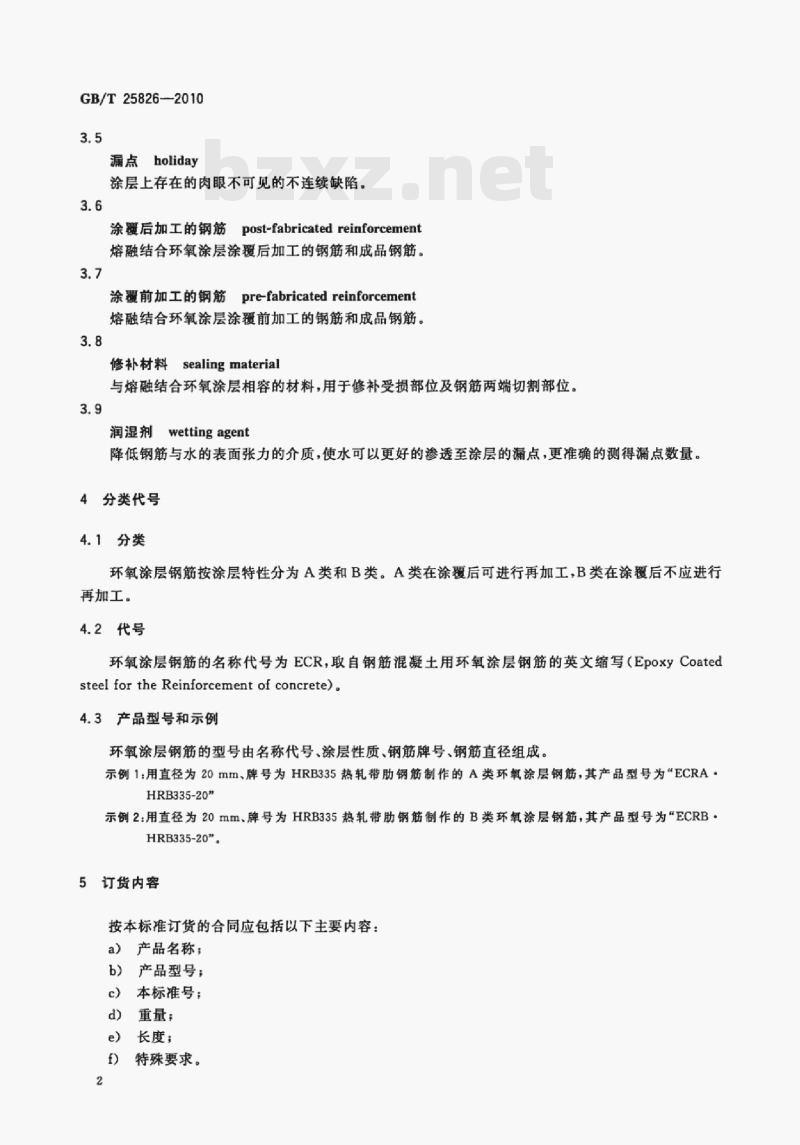

ICS 77.140.60 H44 中华人民共和国国家标准 GB/T 25826—2010 钢筋混凝土用环氧涂层钢筋 Epoxy-coated steel for the reinforcement of concrete 2010-12-23发布 2011-09-01实施 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准与国际标准ISO 14654:1999《钢筋混凝土用环氧树脂涂层钢》的一致性程度为非等效。 与ISO 14654:1999相比，主要变化如下：删除国际标准前言和引言；修改标准名称为《钢筋混凝土用环氧涂层钢筋》；调整标准编写格式；增加环氧涂层钢筋分类代号及产品型号表示方式；修改涂层厚度指标；增加目视评定锈蚀等级检验方法；增加出厂组批规则及交货检验、型式检验；将附录A试验方法、频率及复验并入正文。 本标准附录A为规范性附录，附录B、附录C为资料性附录。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183）归口。 本标准起草单位：中冶建筑研究总院有限公司、冶金工业信息标准研究院、天铁轧二制钢有限公司、杜邦华佳化工有限公司、山东德瑞防腐材料有限公司、莱芜钢铁股份公司、江苏永钢集团有限公司、国家金属制品质量监督检验中心、首钢总公司。 本标准主要起草人：朱建国、冯超、陈洁、史国明、刘宝石、张立新、汪荣荫、李丰功等。 1 范围 本标准规定了混凝土用熔融结合环氧涂层钢筋和成品钢筋的术语和定义、产品型号、订货内容、技术要求、试验方法、检验规则、包装、标志和质量证明书等。 本标准适用于涂覆前、后加工的钢筋和涂层前加工的成品钢筋。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用。凡是不注日期的引用文件，其最新版本（包括修改单）适用。 GB 1499.1 钢筋混凝土用钢 第1部分：热轧光圆钢筋 GB 1499.2 钢筋混凝土用钢 第2部分：热轧带肋钢筋 GB/T 1499.3 钢筋混凝土用钢筋焊接网 GB/T 1768 色漆和清漆耐磨性的测定 旋转橡胶砂轮法 GB/T 2101 型钢验收、包装、标志及质量证明书的一般规定 GB/T 3505—2009 产品几何技术规范（GPS）表面结构轮廓法 GB/T 8923—1988 涂装前钢材表面锈蚀等级和除锈等级 GB 13788 冷轧带肋钢筋 GB/T 13452.2—2008 色漆和清漆漆膜厚度的测定 GB 50152 混凝土结构试验方法标准 GB/T 20624.2 色漆和清漆快速变形（耐冲击性）试验第2部分：落锤试验 3 术语和定义 3.1 涂层钢筋 熔融结合环氧涂层的钢筋、焊接网和成品钢筋。 3.2 涂覆前处理 涂覆前对金属表面预处理，以促进涂层附着，提高耐腐蚀和抗起泡能力。 3.3 剥离 熔融结合环氧涂层与钢筋表面间粘结失效。 3.4 熔融结合环氧涂层 以粉末形式喷涂在加热洁净金属表面上固化形成的连续涂层，由环氧树脂、固化剂、颜料及添加剂组成。 3.5 漏点 涂层上肉眼不可见的不连续缺陷。 3.6 涂覆后加工钢筋 熔融结合环氧涂层涂覆后加工的钢筋及成品钢筋。 3.7 涂覆前加工钢筋 熔融结合环氧涂层涂覆前加工的钢筋及成品钢筋。 3.8 修补材料 与环氧涂层相容的材料，用于修补受损部位及钢筋切割端部。 3.9 润湿剂 降低钢筋与水表面张力的介质，使水更易渗透至涂层漏点，以准确检测缺陷。 4 分类代号 4.1 分类 环氧涂层钢筋按涂层特性分为A类和B类。A类允许涂覆后再加工，B类不允许涂覆后再加工。 4.2 代号 环氧涂层钢筋代号为ECR（Epoxy Coated Reinforcement）。 4.3 产品型号 产品型号由名称代号、涂层性质、钢筋牌号及钢筋直径组成。 示例1：用直径为20m
