GB/T 6120—2012 锯片铣刀
1范围
GB/T 6120规定了细齿、中齿和粗齿锯片铣刀的型式和尺寸,材料和硬度、外观和表面粗糙度﹑标志和包装等基本要求。
GB/T 6120适用于直径20 mm～315 mm的金属切削用锯片铣刀。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 6132铣刀和铣刀刀杆的互换尺寸(GB/T 6132—2006,ISO 240:1994,IDT)
3符号
d———锯片铣刀外圆直径;D ——锯片铣刀内孔直径;d——锯片铣刀轴台直径;L——锯片铣刀厚度。
4型式和尺寸
4.1︰锯片铣刀的型式和尺寸按图1和表1,表⒉,表3的规定。d≥110 mm.且L≥3 mm时,内孔应制出键槽,键槽的尺寸按GB/T 6132的规定。锯片铣刀齿数的确定方法参见附录A。
6材料和硬度
锯片铣刀用W6Mo5Cr4V2或同等性能的其他高速钢(代号 HSS)制造,其硬度为:——L≤l mm 时,62 HRC~65 HRC;
———L>l mm时,63 HRC~66 HRC。
7外观和表面粗糙度
7.1锯片铣刀表面不应有裂纹,切削刃应锋利,不应有崩刃、钝口以及磨削烧伤等影响使用性能的缺陷。
7.2锯片铣刀表面粗糙度的上限值按下列规定:
——前面和后面:Rz6.3 um;
——细齿锯片前面:Rz10 um;
-内孔表面:Ra1.25 um ;

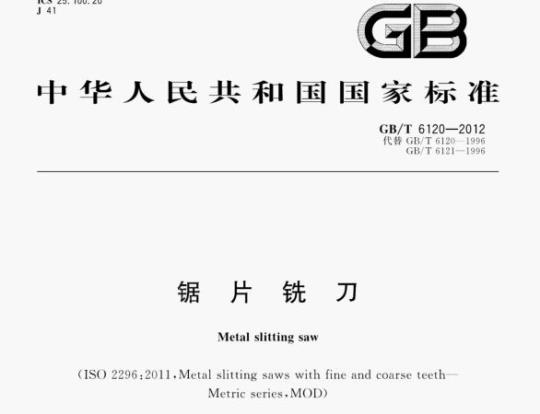

ICS25.100.20
中华人民共和国国家标准
GB/T6120-—2012
代替GB/T61201996
GB/T6121—1996
锯片铣刀
Metal slitting saw
(ISO2296:20ll,Metalslittingsaws withfineandcoarseteethMetric series.MOD)
2012-03-09发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2012-07-01实施
中华人民共和国
国家标准
锯片铣
GB/T6120-2012
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100013）北京市西城区三里河北街16号（100045）网址：gb168.cn
服务热线：010-68522006
2012年6月第一版
书号：155066：1-45105
版权专有
侵权必究
本标准按照GB/T1.1—2009给出的规则起草GB/T6120—2012
J型式和尺寸》和GB/T6121-1996《锯片铣刀技术本标准代替GB/T61201996《锯片铣刀条件》
本标准与GB/T6120-1996和GB/T6121-1996相比主要变化如下：修改了范围：
修改了规范性引用文件；
修改了GB/T6120—1996表1、表2、表3的注；4.1中内孔应制出键槽时的d范围由d≥125mm改为d≥110mm修改了GB/T6121—1996表4的注；删除了性能试验。
本标准使用重新起草法修改采用ISO2296：2011《金属用细齿和粗齿锯片铣刀米制系列》（英文版）。本标准与ISO2296：2011相比有下列编辑性的修改和技术差异，这些差异涉及的条款已通过在其外侧页边空白处位置的垂直单线（「）进行了标示：删除了国际标准的前言，增加了我国标准前言：修改了范围；
本国际标准改为本标准；
规范性引用文件中的国际标准用我国国家标准替代：增加了符号说明：
将粗齿锯片铣刀的型式尺寸改为中齿锯片铣刀，增加了新的粗齿锯片铣刀的型式尺寸内孔应制出键槽时的d范围由d≥125mm改为d≥110mm；增加了标记示例；
增加了技术条件：
修改了附录A锯片铣刀齿数的确定方法：增加了附录B锯片铣刀圆跳动的检测方法本标准由中国机械工业联合会提出本标准由全国刀具标准化技术委员会（SAC/TC91）归口。本标准负责起草单位：成都工具研究所有限公司、温岭市温西工量刃具科技服务中心有限公司。本标准主要起草人：曾宇环、林新源本标准所代替标准的历次版本发布情况为：GB/T1120—1985.GB/T1121—1985.GB/T6120—1985.GB/T6120—1996.GB/T6121—1985,GB/T6121-—1996。
1范围
锯片铣刀
GB/T6120—2012
本标准规定了细齿、中齿和粗齿锯片铣刀的型式和尺寸、材料和硬度、外观和表面粗糙度、标志和包装等基本要求。
本标准适用于直径20mm~315mm的金属切削用锯片铣刀。2规范性引用文件
下列文件对于本文件的应用是必不可少的，凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注目期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T6132铣刀和铣刀刀杆的互换尺寸（GB/T61322006，ISO240：1994.IDT）3符号
锯片铣刀外圆直径；
锯片铣刀内孔直径；
锯片铣刀轴台直径；
锯片铣刀厚度。
4型式和尺寸
4.1锯片铣刀的型式和尺寸按图1和表1、表2、表3的规定。d≥110mm.且L≥3mm时.内孔应制出键槽，键槽的尺寸按GB/T6132的规定。锯片铣刀齿数的确定方法参见附录A。图1
GB/T6120—2012
表1粗齿锯片铣刀
22(27)
34(40)
齿数（参考）
括号内的尺寸尽量不采用，如要采用，则在标记中注明尺寸D。d≥80mm，且L<3mm时，允许不做支承台dl。160
单位为毫米
10(13)
表2中齿锯片铣刀
22(27)
34(40)
齿数参考）
括号内的尺寸尽量不采用，如要采用，则在标记中注明尺寸D。d≥80mm，且L<3mm时，允许不做支承台dl。80
GB/T6120—2012
单位为毫米
标记示例
示例1：d=125mm，L=6mm的粗齿锯片铣刀的标记为粗齿锯片铣刀125×6GB/T6120—2012示例2:d=125mm，L=6mm的中齿锯片铣刀的标记为：中齿锯片铣刀125×6GB/T61202012示例3d=125mm，L=6mm的细齿锯片铣刀的标记为：GB/T6120—2012
细齿锯片铣刀125×6
示例4：d=125mm，L-6mm，D=27mm的中齿锯片铣刀的标记为：中齿锯片铣刀125×6×27
承位置公差
位置公差见表4。
外圆直径
100~125
150~200
250~315
圆周刃对内孔轴
线的径向圆跳动
GB/T6120—2012
表4位置公差
侧隙面对内孔轴线的端面圆跳动L=0.2~0.5
锯片铣刀圆跳动的检测方法参见附录B6
材料和硬度
GB/T6120-—2012
单位为毫米
L=2.5~4.0
锯片铣刀用W6Mo5Cr4V2或同等性能的其他高速钢（代号HSS）制造，其硬度为：L≤1mm时.62HRC~65HRC
L>1mm时.63HRC~66HRC
7外观和表面粗糙度
L=5.0~6.0
锯片铣刀表面不应有裂纹，切削刃应锋利，不应有崩刃、钝口以及磨削烧伤等影响使用性能的7.1
缺陷。
锯片铣刀表面粗糙度的上限值按下列规定：前面和后面：Rz6.3um；
细齿锯片前面：R=10μm；
内孔表面：Ral.25μm；
GB/T6120—2012
两侧隙面：Ral.25um；
两支承端面：Ral.25μm。
标志和包装
8.1标志
锯片铣刀上应标志：
制造厂或销售商的商标；
锯片铣刀的外圆直径和厚度；
齿数及高速钢代号。
包装盒上应标志：
制造厂或销售商的名称、地址和商标；锯片铣刀的标记；
高速钢的牌号或代号；
齿数；
件数；
制造年月。
锯片铣刀在包装前应经防锈处理。包装应牢固，防止运输过程中损伤A.1确定齿数的示图
附录A
（资料性附录）
锯片铣刀齿数的确定方法
根据外圆直径和厚度确定齿数的示图接图A1A.2使用示例
GB/T6120-2012
当外圆直径d一80mm，厚度L=1.2mm时，通过80和1.2两条线的交点顺着倾斜线的方向求得齿数：细齿100.中齿48.粗齿32免费标准bzxz.net
外国直轻d/mm
250315
GB/T6120—2012
B.1检测方法
检测示意图按图B.1。
附录B
（资料性附录）
锯片铣刀圆跳动的检测方法
带凸台芯轴
B.1.1圆周刃对内孔轴线的径向圆跳动项尖架
指示表触头垂直在圆周刃上（厚度L的中间），旋转芯轴，锯片铣刀转一周.读取指示表指针最大值与最小值之差及最大相邻齿差值B.1.2侧隙面对内孔轴线的端面圆跳动指示表触头垂直触靠在靠近齿根部的侧隙面上，旋转芯轴，锯片铣刀转一周，读取指示表指针最大值与最小值之差。
两侧隙面中较大的圆跳动值为所要测的值。B.2
使用器具
分度值为0.01mm指示表或0.002mm的杠杆指示表：磁力表架：
带凸台芯轴；
跳动检查仪；
铸铁平板。
