GB/T 29001.1—2012 机床数控系统NcUC-Bus现场总线协议规范第1部分:总则

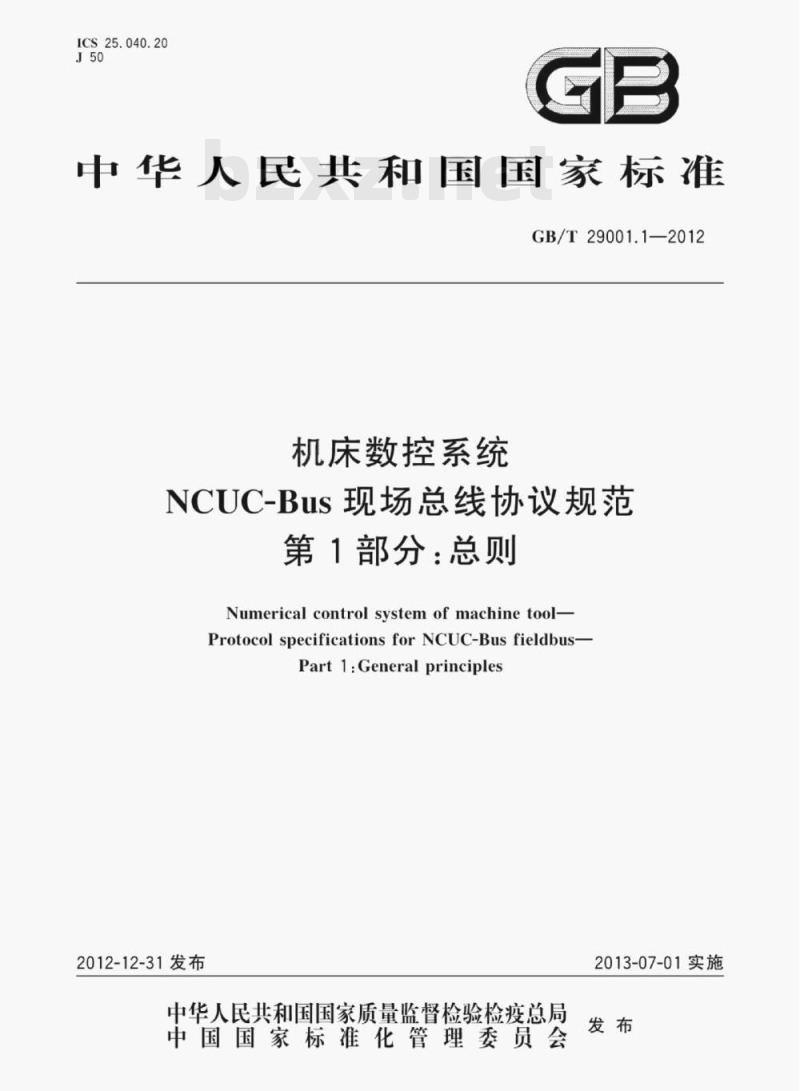

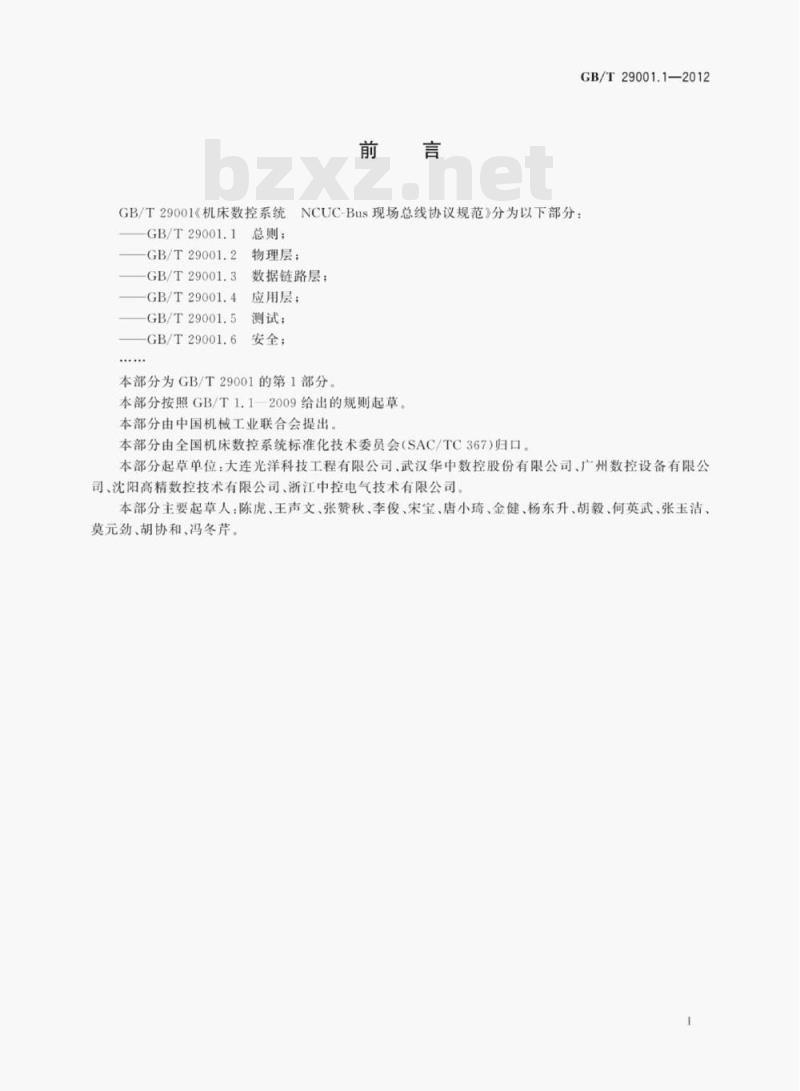

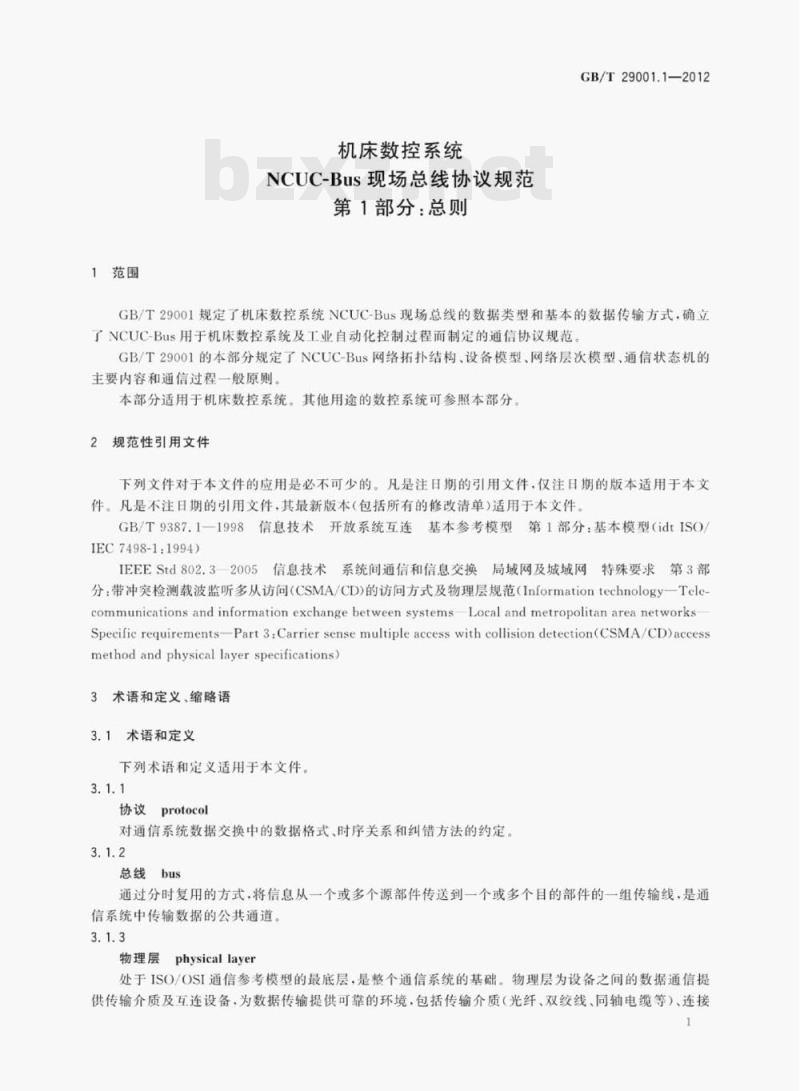

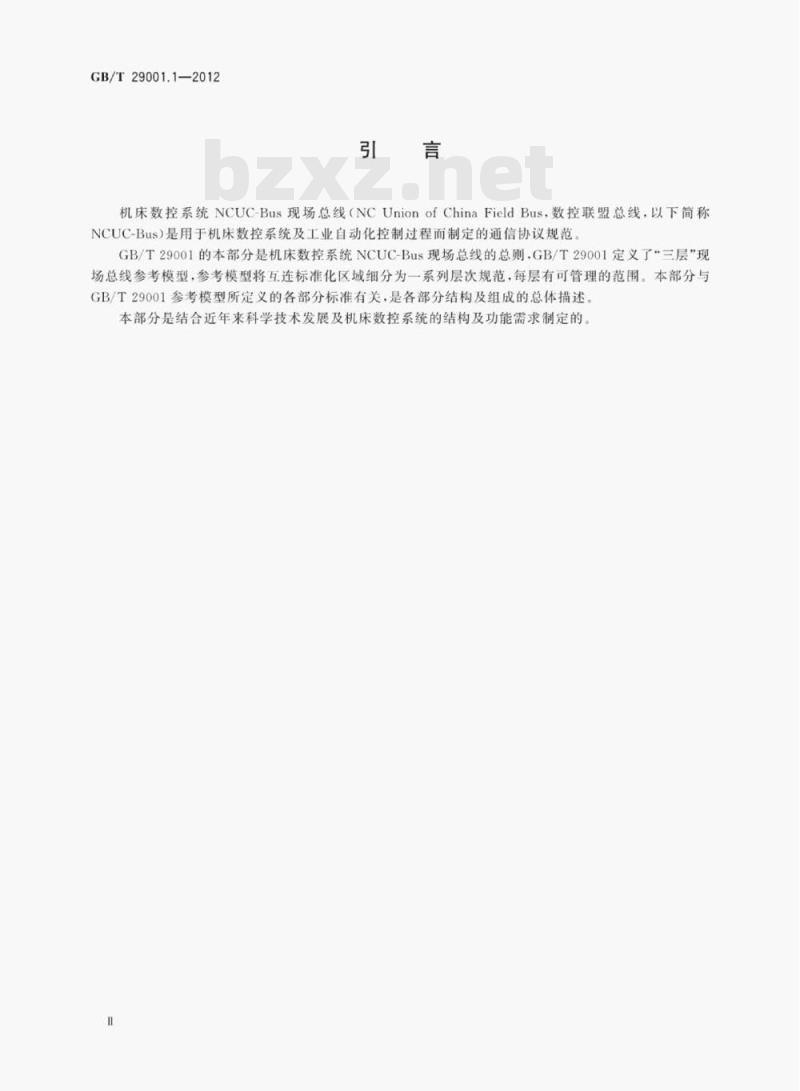

ICS25.040.20 J50 GB 中华人民共和国国家标准 GB/T29001.1—2012 机床数控系统 NCUC-Bus现场总线协议规范 第1部分：总则 Numerical control system of machine tool Protocol specifications for NCUC-Bus fieldbus - Part 1: General principles 2012-12-31发布 2013-07-01实施 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会发布 前言 GB/T 29001《机床数控系统 NCUC-Bus现场总线协议规范》分为以下部分： GB/T 29001.1 总则； GB/T 29001.2 物理层； GB/T 29001.3 数据链路层； GB/T 29001.4 应用层； GB/T 29001.5 测试； GB/T 29001.6 安全。 本部分为GB/T 29001的第1部分，按照GB/T 1.1—2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国机床数控系统标准化技术委员会（SAC/TC367）归口。 本部分起草单位：大连光洋科技工程有限公司、武汉华中数控股份有限公司、广州数控设备有限公司、沈阳高精数控技术有限公司、浙江中控电气技术有限公司。 本部分主要起草人：陈虎、王声文、张赞秋、李俊、宋宝、唐小琦、金健、杨东升、胡毅、何英武、张玉洁、莫元劲、胡协和、冯冬芹。 引言 机床数控系统NCUC-Bus现场总线（NC Union of China Field Bus，数控联盟总线，以下简称NCUC-Bus）是用于机床数控系统及工业自动化控制过程而制定的通信协议规范。本标准基于“三级”现场总线参考模型，将互连标准化区域划分为多个层次规范，每层具有可管理的范围。本部分是各部分结构及组成的总体描述，并结合近年来技术发展及数控系统结构与功能需求制定。 1 范围 GB/T 29001规定了机床数控系统NCUC-Bus现场总线的数据类型和基本数据传输方式，确立了用于机床数控系统及工业自动化控制过程的通信协议规范。 本部分规定了NCUC-Bus网络拓扑结构、设备模型、网络层次模型以及通信状态机的主要内容和通信过程一般原则。 本部分适用于机床数控系统，其他用途的数控系统可参照使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T 9387.1—1998 信息技术 开放系统互连 基本参考模型 第1部分：基本模型（idt ISO/IEC 7498-1:1994） IEEE Std 802.3—2005 信息技术 系统间通信和信息交换 局域网及城域网特殊要求 第3部分：带冲突检测的载波监听多路访问（CSMA/CD）访问方式及物理层规范 3 术语和定义、缩略语 3.1 术语和定义 3.2 缩略语 4 NCUC-Bus的总体概述 4.1 概述 4.2 NCUC-Bus通信需求 4.3 NCUC-Bus网络拓扑结构 4.4 NCUC-Bus网络模型分层结构 4.5 NCUC-Bus设备模型 4.6 NCUC-Bus同步 4.7 NCUC-Bus故障检测 4.8 NCUC-Bus设备余 4.9 NCUC-Bus状态机 4.10 NCUC-Bus通信可靠性、安全性 4.11 NCUC-Bus与第三方总线的桥接模型 5 NCUC-Bus的各层概述 5.1 NCUC-Bus物理层 5.2 NCUC-Bus数据链路层 5.3 NCUC-Bus应用层 参考文献
