GB/T 3965—2012.
1范围
GB/T 3965规定了水银法和热导法为熔敷金属中扩散氢含量的基本测定方法。
GB/T 3965适用于焊条电弧焊,埋弧焊、实心焊丝气体保护电弧焊及药芯焊丝电弧焊等方法焊接而成的马氏体、贝氏体和铁素体焊缝中扩散氢含量的测定。
2概述
将焊接材料用电弧焊方法在试样上熔敷一条线状焊缝,经过处理后,在给定的温度和时间条件下收集扩散氢,通过置换的水银体积(水银法)或热导率(热导法)测定收集的氢含量。结果换算成每百克熔敷金属标准状况(o ℃.101.325 kPa)下的扩散氢体积,单位为mL/l00 g.
本标准中水银法在室温下收集数天或在45℃收集72h,适用于B型和C型试块。
本标准中热导法使用热导检测器,分为载气热提取法和集氢法,通常采用气相色谱技术,适用于A型、B型和C型试块。其中载气热提取法是将试样加热到较高温度(最高至400 ℃),持续进行收集和分析,快速测定扩散氢;集氢法是将试样加热到中等温度(一般为45 ℃~150 ℃)收集扩散氢,结束后再进行分析。
3焊前准备
3.1 试块
3.1.1 试块应选用C≤0.18%,S≤0.02%的非合金镇静钢。
3.1.2试件组合由引弧板、中心试块及引出板组成,尺寸见图1。每组试验包括至少3个试件组合,仲裁时采用4个试件组合。
3.1.3试件组合在加工前应进行(650士10)℃保温1h随炉冷却的去氢处理;也可以加工后在真空或干燥的惰性气体中作去氢处理,若在空气中去氢应去掉氧化皮。试块应在干燥条件下保存。
3.1.4中心试块及引弧板,引出板平面磨时应一次加工完成,保证宽度一致,光滑洁净,各接触面成直角以确保在铜夹具中夹紧。
3.1.5 将中心试块背面打上标号,称重并记为m; ,A型试块精确到0.l g,B型或C型试块精确到0.o1 g.
3.2 焊接材料
3.2.1 焊条
对焊条的试验要求如下:
a)为产品分类而进行试验时,焊条直径及焊接参数应与制备力学性能试验试件所用的参数相同。
📥 下载资源
免费下载解压密码 www.bzxz.net
🌀 夸克网盘
下载大小：13.07 MB · zip
前往下载 →
💡
点击"前往下载"跳转网盘，直接保存文件
遇到问题？
标准内容

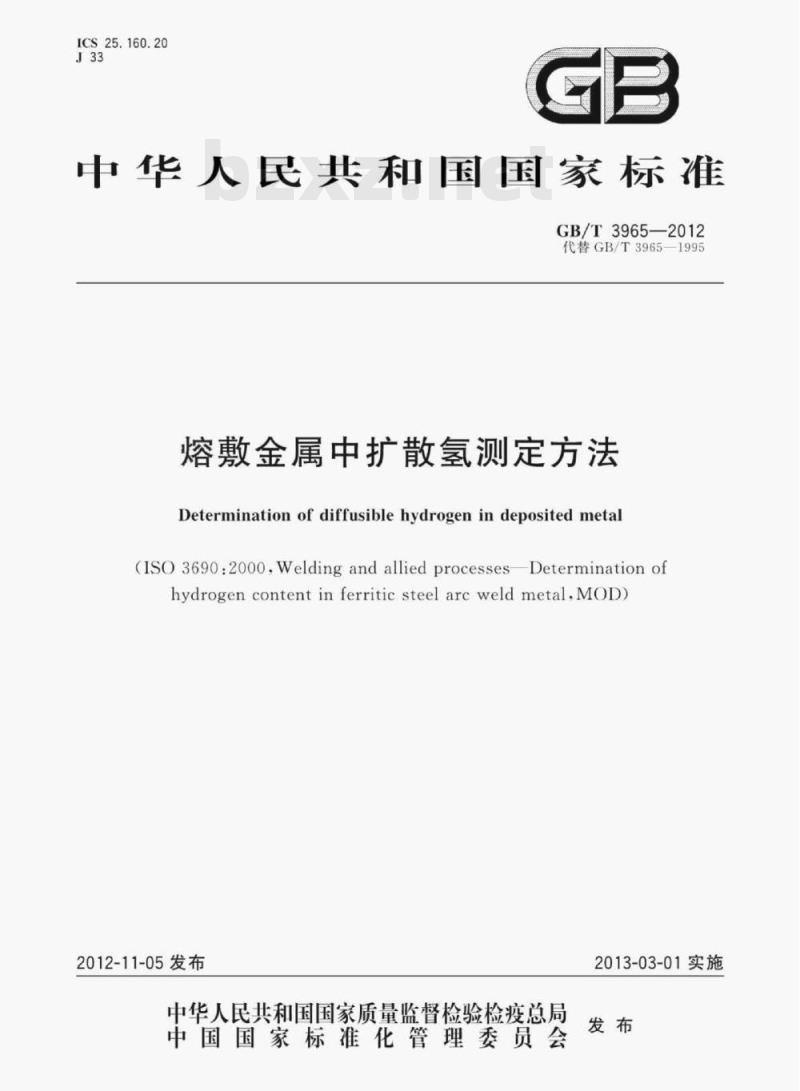

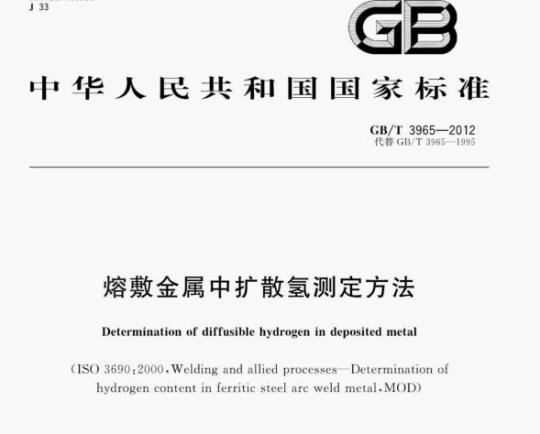

ICS25.160.20
J33
GB
中华人民共和国国家标准 GB/T3965-2012
代替 GB/T3965-1995
熔敷金属中扩散氢测定方法
Determination of diffusible hydrogen in deposited metal
2012-11-05 发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会
2013-03-01 实施
发布

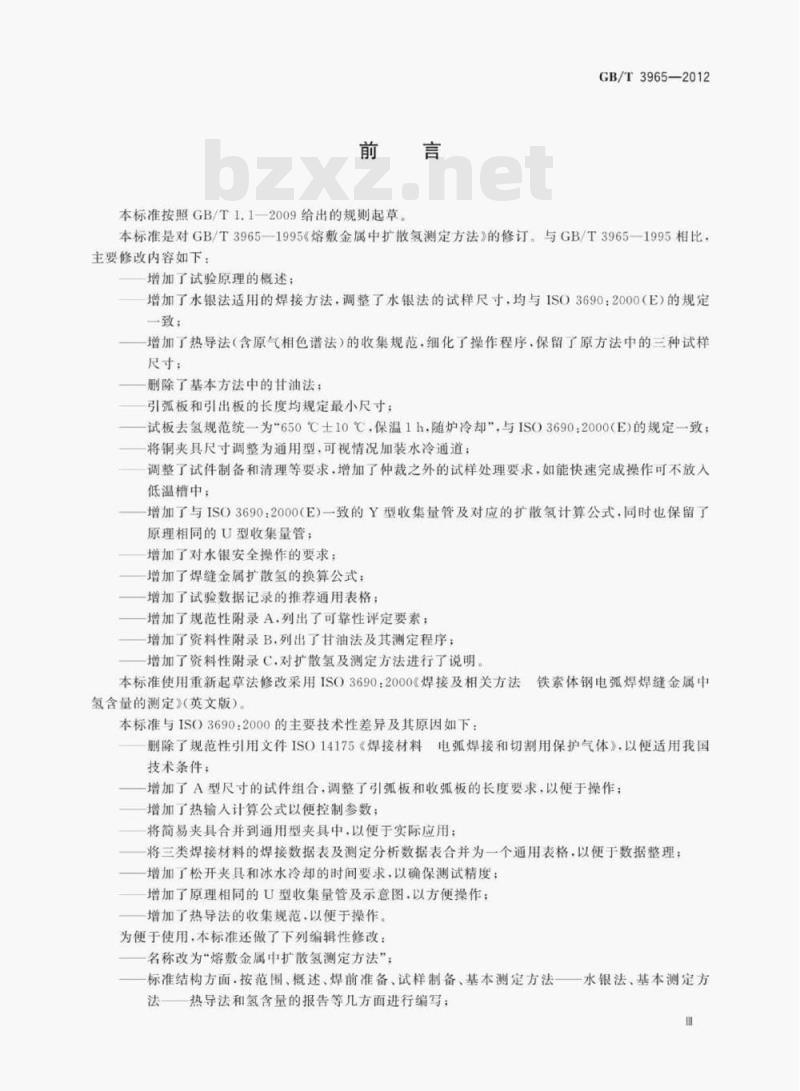

前言
本标准按照 GB/T1.1—2009 给出的规则起草。
本标准是对 GB/T3965—1995《熔敷金属中扩散氢测定方法》的修订。
与1995版相比主要修改内容如下：
增加试验原理概述。
水银法适用焊接方法调整，并与 ISO3690:2000 保持一致。
调整试样尺寸及操作规范，细化热导法收集程序。
删除基本方法中的甘油法。
统一试板去氢规范为650℃±10℃保温1h随炉冷却。
调整铜夹具结构为通用型设计。
优化试件制备与清理要求。
增加Y型及U型收集量管及扩散氢计算公式。
增加水银安全操作要求。
增加焊缝金属扩散氢换算公式及数据记录表格。
新增规范性附录A（可靠性评定要素）。
新增资料性附录B（甘油法说明）。
新增资料性附录C（扩散氢及测定方法说明）。
本标准采用重新起草法修改采用 ISO3690:2000。
本标准由全国焊接标准化技术委员会（SAC/TC55）提出并归口。
起草单位包括哈尔滨焊接研究所等多家单位。
1 范围
本标准规定水银法和热导法为熔敷金属扩散氢含量的基本测定方法。
适用于焊条电弧焊、埋弧焊、实心焊丝气体保护焊及药芯焊丝电弧焊形成的马氏体、贝氏体和铁素体焊缝金属。
2 概述
将焊接材料通过电弧焊在试样上熔敷线状焊缝，经处理后在规定温度与时间条件下收集扩散氢。
通过置换水银体积（水银法）或热导率（热导法）测定氢含量。
结果换算为每百克熔敷金属在标准状况（0℃，101.325kPa）下的扩散氢含量。
