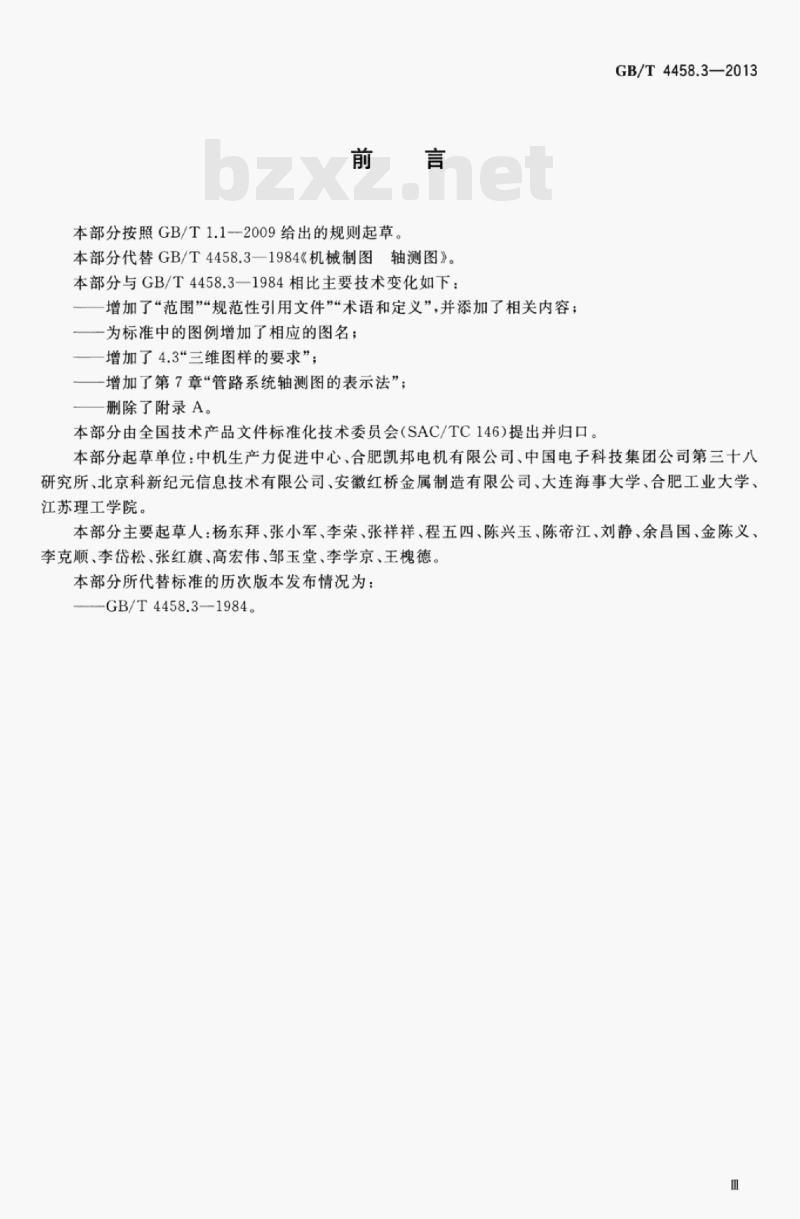

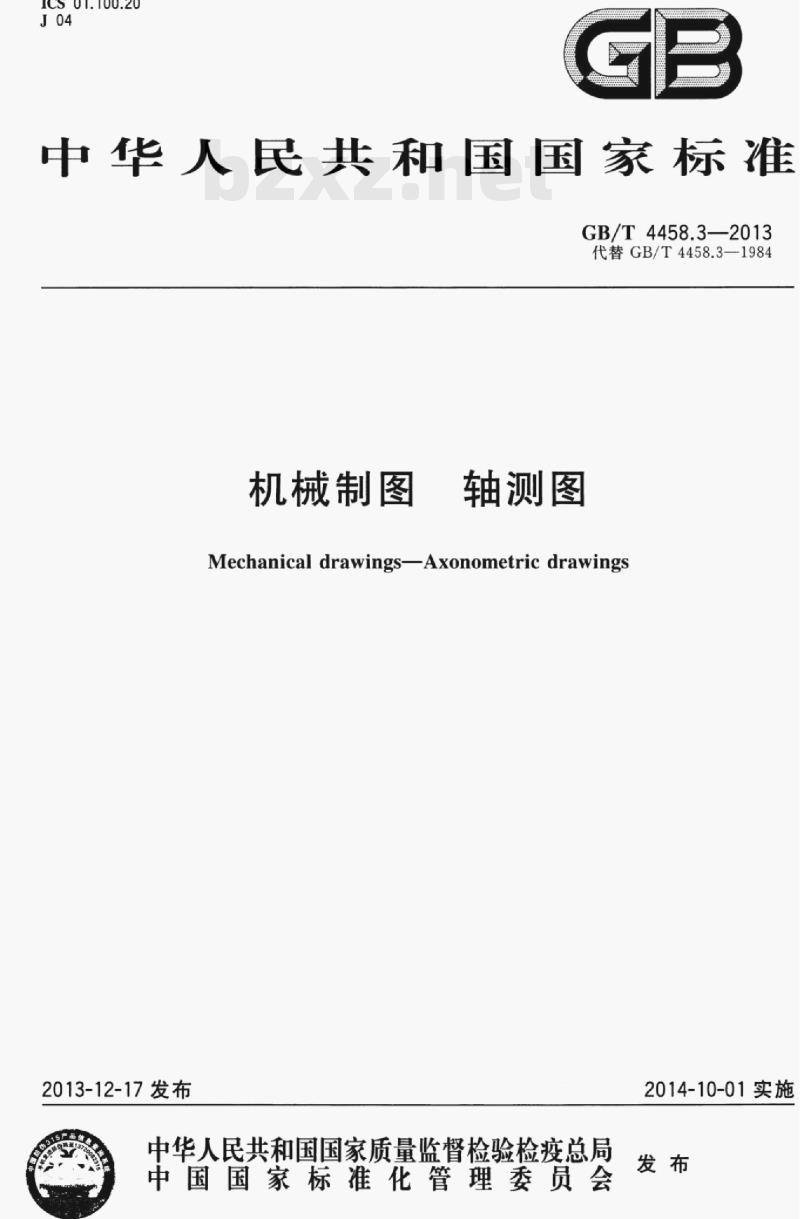

ICS 01.100.20 J04 GB 中华人民共和国国家标准 GB/T4458.3—2013 代替 GB/T4458.3—1984 机械制图 轴测图 Mechanical drawings Axonometric drawings 2013-12-17发布 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 2014-10-01实施 发布 前言 本部分按照 GB/T1.1—2009 给出的规则起草。 本部分代替 GB/T4458.3—1984《机械制图轴测图》。与1984版相比主要技术变化如下： 增加“范围”“规范性引用文件”“术语和定义”等内容，并补充相关规定。 为标准图例增加相应图名。 增加4.3“三维图样的要求”。 增加第7章“管路系统轴测图的表示法”。 删除原附录A。 本部分由全国技术产品文件标准化技术委员会（SAC/TC146）提出并归口。 本部分起草单位包括中机生产力促进中心、合肥凯邦电机有限公司等。 本部分主要起草人包括杨东拜、张小军等。 历次版本发布情况：GB/T4458.3—1984。 1 范围 本部分规定了三种常用轴测图的绘制方法。 本部分适用于手工及计算机绘制轴测图，也适用于三维模型投影工程图。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T4457.4 机械制图图样画法图线 GB/T6567.5 技术制图管路系统图形符号轴测图画法 GB/T14692 技术制图投影法 GB/T16948 技术产品文件词汇投影法术语 GB/T26099.4 机械产品三维建模通用规则第4部分 3 术语和定义 3.1 轴测图 axonometric drawings：将物体连同参考直角坐标系沿不平行于任一坐标平面的方向，以平行投影法投射在单一投影面上得到的图形。 3.2 轴间角 axes angle：轴测图中两轴测轴之间的夹角。 3.3 轴向伸缩系数：轴测轴上单位长度与相应投影轴单位长度的比值，OX、OY、OZ轴分别用p、q、r表示。 4 一般规定 4.1 轴测图类型 理论上轴测图有无数种，但常用以下三种： 正等轴测图（正等测）：p=q=r=1。 正二等轴测图（正二测）：p=r=1，q=1/2。 斜二等轴测图（斜二测）：p1=r1=1，q1=1/2。 必要时允许采用其他轴测图。 4.2 轴间角和轴向伸缩系数 绘制正等测、正二测时按图1、图2规定执行；斜二测按图3规定执行。 4.3 三维图样要求 三维模型形成三维图样时，应按本部分相关规定绘制和标注。 5 画法 5.1 轴测图一般只画可见部分，必要时才画不可见部分。 5.2 与各坐标平面平行的圆在轴测图中投影为椭圆（斜二测正面投影可为圆）。 正等轴测图中椭圆长轴约为1.22d，短轴约为0.7d。
