基本信息
标准号：
GB 7251.12-2013
GB 7251.12-2013/IEC 61439-2:2011 低压成套开关设备和控制设备第⒉部分:成套电力开关和控制设备
标准类别：国家标准(GB)
出版语种：简体中文
下载格式：.zip .pdf
下载大小：3.44 MB
相关标签：
电力
低压
开关
控制
开关设备
2011
标准分类号
关联标准
出版信息
相关单位信息
标准简介
GB 7251.12-2013/IEC 61439-2:2011.

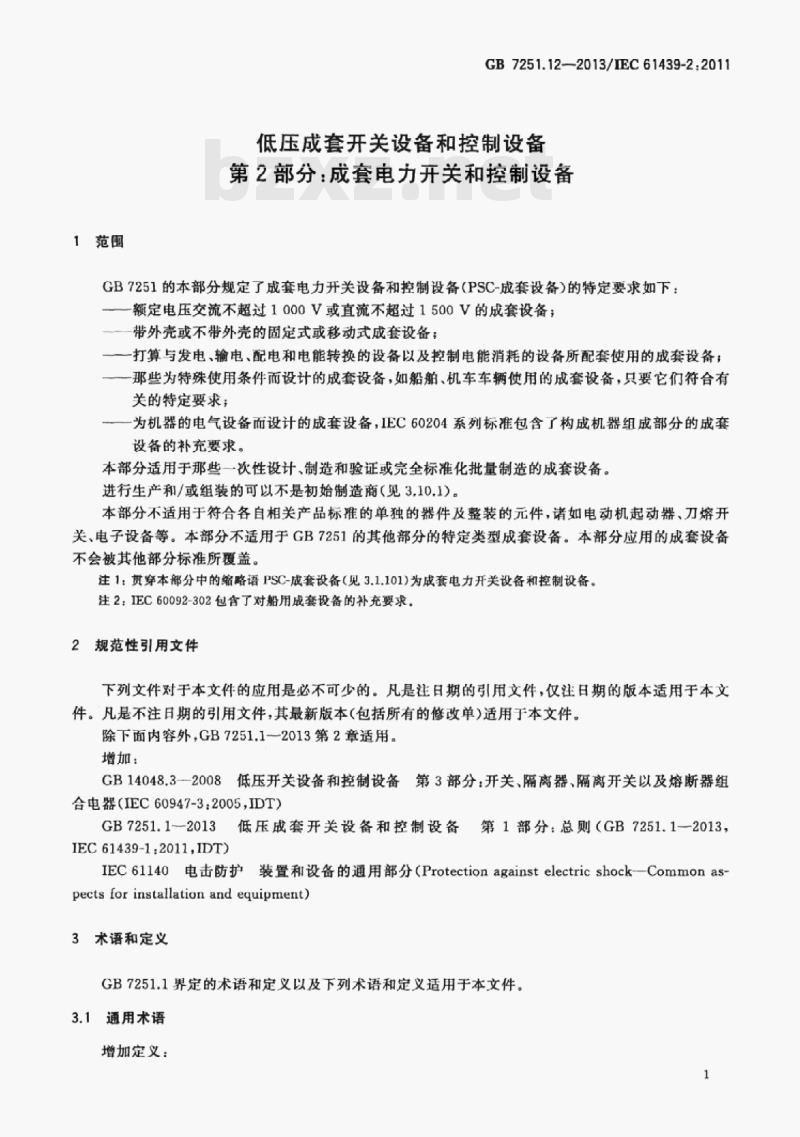

1范围
GB 7251的本部分规定了成套电力开关设备和控制设备(PSC-成套设备)的特定要求如下;—额定电压交流不超过1 oo0 V或直流不超过1 500 V的成套设备;
带外壳或不带外壳的固定式或移动式成套设备;
-打算与发电.输电.配电和电能转换的设备以及控制电能消耗的设备所配套使用的成套设备;-那些为特殊使用条件而设计的成套设备,如船舶﹑机车车辆使用的成套设备,只要它们符合有关的特定要求;
-为机器的电气设备而设计的成套设备, lEC 60204系列标准包含了构成机器组成部分的成套设备的补充要求。
GB 7251.12适用于那些一次性设计.制造和验证或完全标准化批量制造的成套设备。进行生产和/或组装的可以不是初始制造商(见3.10.1).
GB 7251.12不适用于符合各自相关产品标准的单独的器件及整装的元件,诸如电动机起动器、刀熔开关、电子设备等。本部分不适用于GB7251的其他部分的特定类型成套设备。本部分应用的成套设备不会被其他部分标准所覆盖。
注1:贯穿本部分中的缩略语PSC-成套设备(见3.1.101)为成套电力开关设备和控制设备。注2:1EC 60092-302包含了对船用成套设备的补充要求。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
除下面内容外,GB 7251.1—2013第2章适用。
增加:
GB 14048,3---2008低压开关设备和控制设备﹐第3部分;开关,隔离器、隔离开关以及熔断器组合电器(IEC 60947-3:2005,IDT)
GB 7251.1--2013―低压成套开关设备和控制设备﹐第1部分:总则(GB 7251.1—2013,IEC 61439-1: 2011,1DT)
IEC 61140电击防护装置和设备的通用部分(Protection against electric shock-—Common as-pects for installation and equipment)
3术语和定义
📥 下载资源
免费下载解压密码 www.bzxz.net
🌀 夸克网盘
下载大小：3.44 MB · zip
前往下载 →
💡
点击"前往下载"跳转网盘，直接保存文件
遇到问题？
标准内容

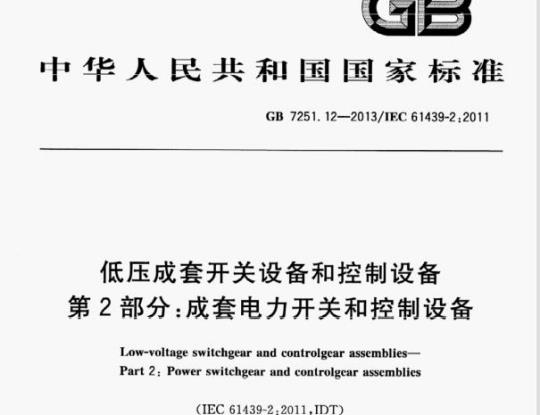

ICS 29.130.20
K31
中华人民共和国国家标准
GB 7251.12—2013 / IEC 61439-2:2011
低压成套开关设备和控制设备
第2部分：成套电力开关和控制设备
Low-voltage switchgear and controlgear assemblies - Part 2: Power switchgear and controlgear assemblies
(IEC 61439-2:2011, IDT)
2013-12-31 发布
2015-01-13 实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布

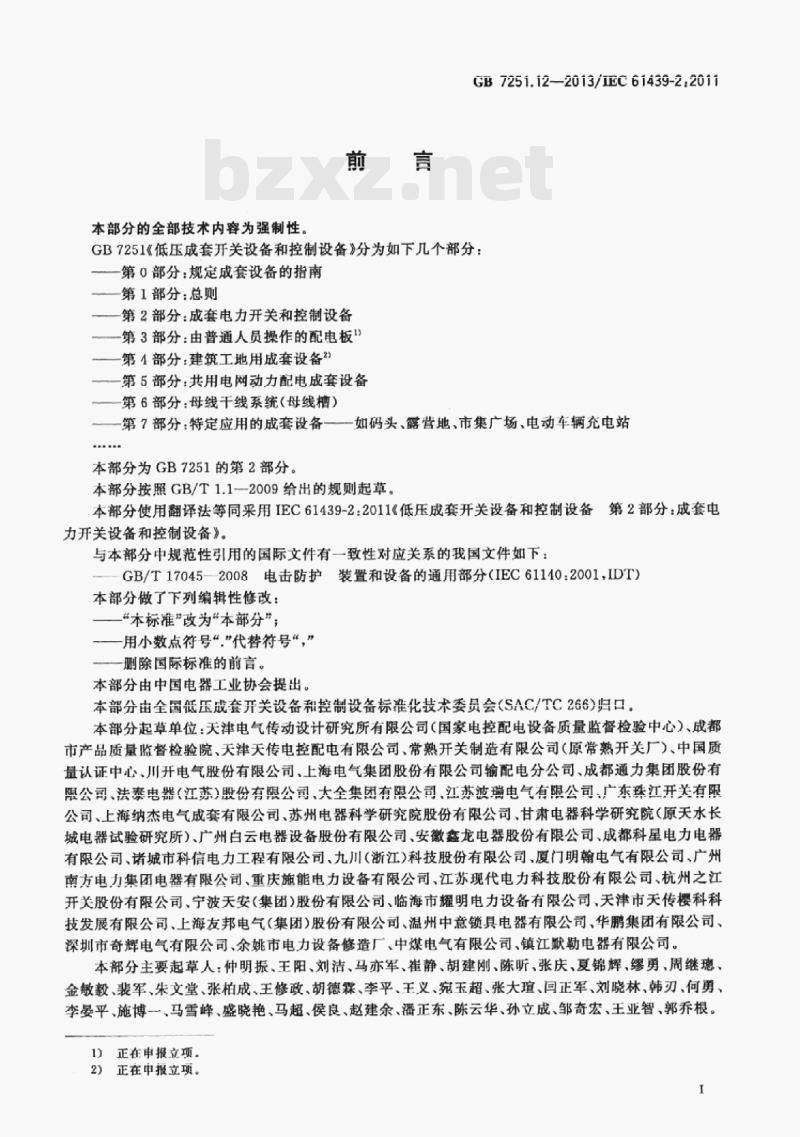

前言
GB 7251《低压成套开关设备和控制设备》分为多个部分，包括总则、成套设备通用要求及各类特定应用设备等。本部分为第2部分。
本部分按照GB/T 1.1—2009给出的规则起草，等同采用IEC 61439-2:2011。
与国际文件一致的我国文件包括GB/T 17045—2008《电击防护装置和设备的通用部分》等。
本部分对国际标准做了编辑性修改，包括用“本部分”代替“本标准”等。
本部分由中国电器工业协会提出，由全国低压成套开关设备和控制设备标准化技术委员会（SAC/TC 266）归口。
本部分起草单位包括多家电气设备与检测机构及企业。
本部分主要起草人员为多名行业专家。

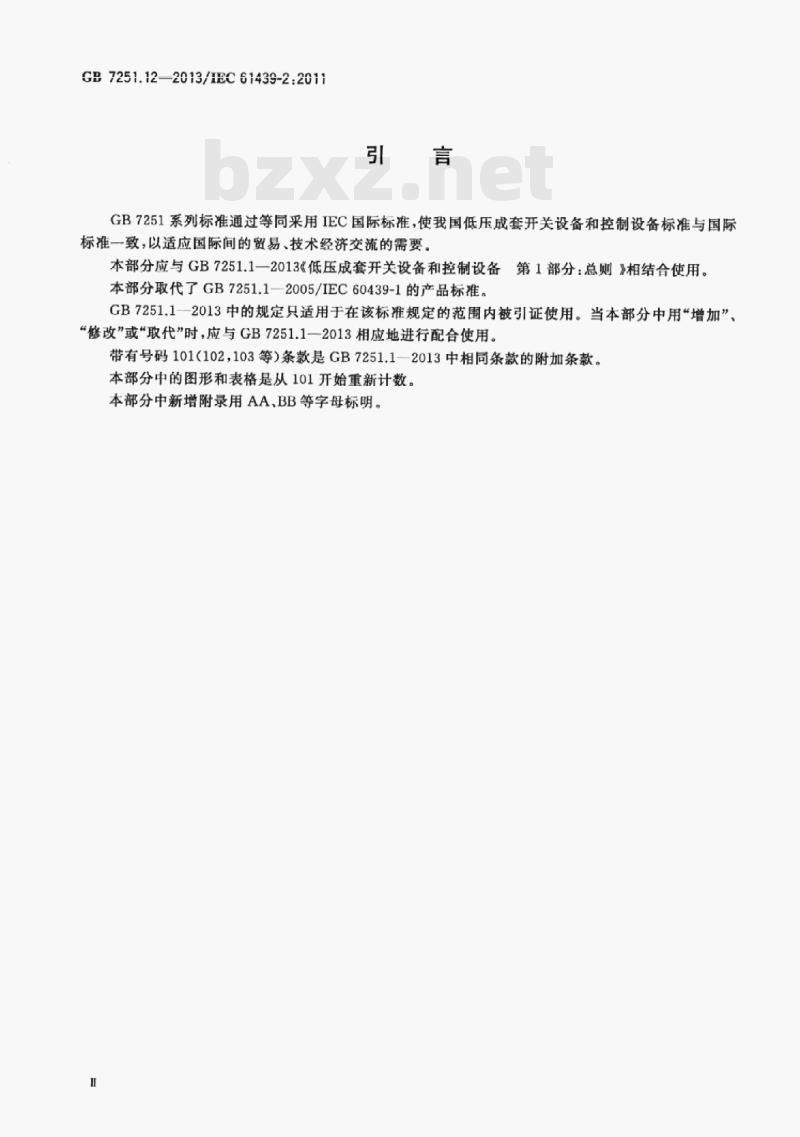

引言
GB 7251系列标准通过等同采用IEC国际标准，使我国低压成套开关设备和控制设备标准与国际标准协调一致，以适应国际贸易和技术交流的需要。

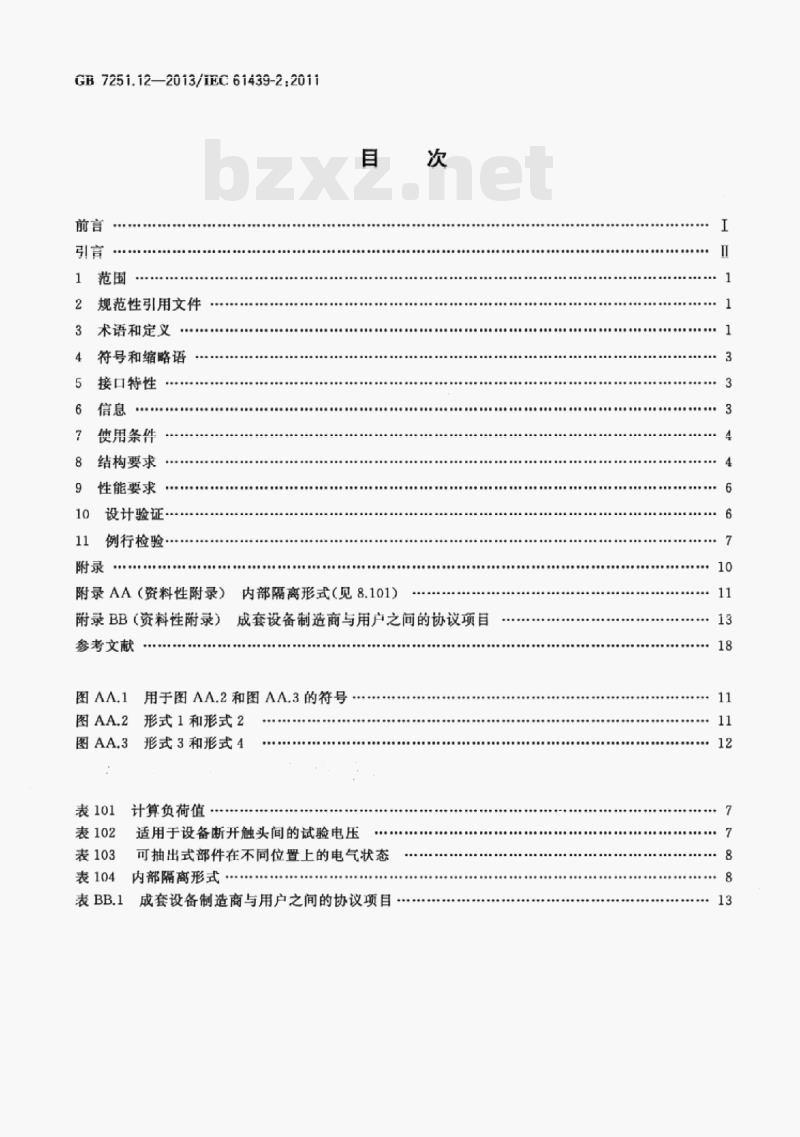

1 范围
2 规范性引用文件
3 术语和定义
4 符号和缩略语
5 接口特性
6 信息
7 使用条件
8 结构要求
9 性能要求
10 设计验证
11 例行检验
附录
附录AA（资料性附录）内部隔离形式（见8.101）
附录BB（资料性附录）成套设备制造商与用户之间的协议项目
参考文献
图AA.1 用于图AA.2和图AA.3的符号
图AA.2 形式1和形式2
图AA.3 形式3和形式4
表101 计算负荷值
表102 适用于设备断开触头间的试验电压
表103 可抽出式部件在不同位置上的电气状态
表104 内部隔离形式
表BB.1 成套设备制造商与用户之间的协议项目
本部分的全部技术内容为强制性。
GB 7251.12—2013 / IEC 61439-2:2011
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
