GB/T 28763—2012 数控弯管机

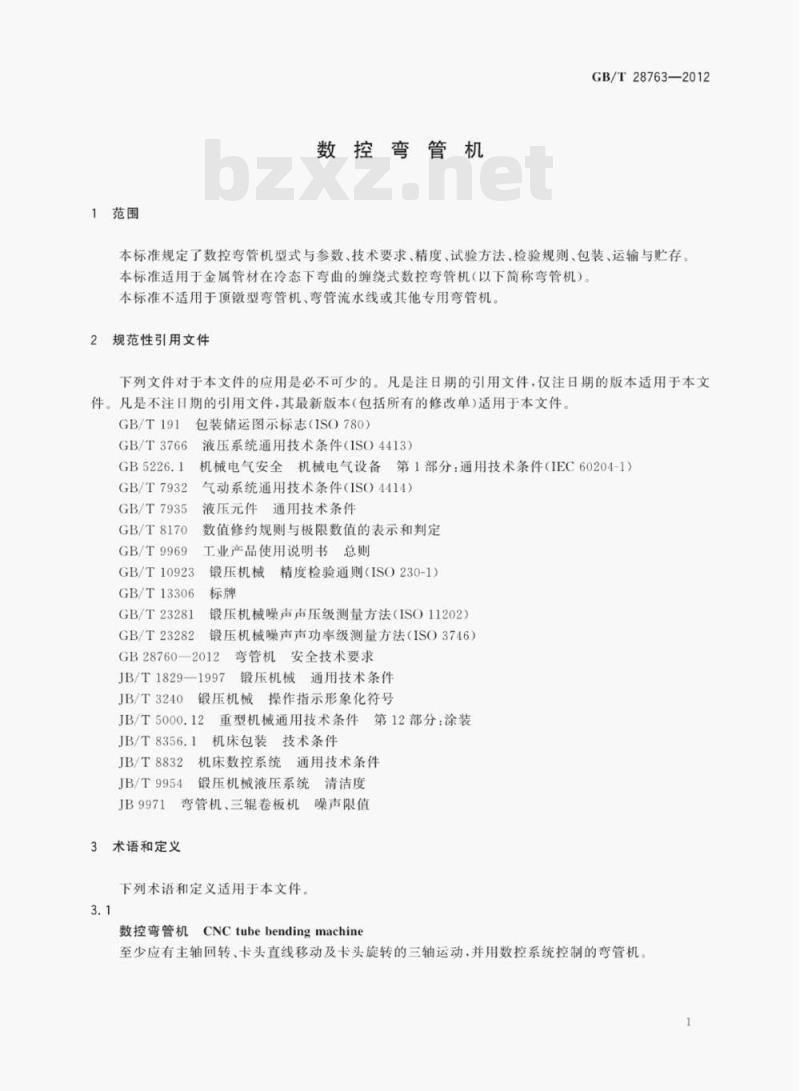

ICS 25.120.10 J62 GB 中华人民共和国国家标准 GB/T 28763—2012 数控弯管机 Numerically controlled tube bending machine 2012-11-05发布 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 2013-05-01实施 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国锻压机械标准化技术委员会（SAC/TC220）归口。 本标准起草单位：江阴机械制造有限公司、浙江金马逊机械制造有限公司、张家港和升数控机床制造有限公司、首钢长钢锻压机械制造有限公司、上海颁新弯管设备有限公司。 本标准主要起草人：钱卫清、林伟明、袁剑虹、杨树平、宋杰、周昌华、潘顺满、马丽萍、李亚中、翟庆余。 1 范围 本标准规定了数控弯管机的型式与参数、技术要求、精度、试验方法、检验规则、包装、运输与贮存。 本标准适用于金属管材在冷态下弯曲的缠绕式数控弯管机（以下简称“弯管机”）。 本标准不适用于顶敏型弯管机、弯管流水线或其他专用弯管机。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 191 包装储运图示标志（ISO 780） GB/T 3766 液压系统通用技术条件（ISO 4413） GB 5226.1 机械电气安全 机械电气设备 第1部分：通用技术条件（IEC 60204-1） GB/T 7932 气动系统通用技术条件（ISO 4414） GB/T 7935 液压元件通用技术条件 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T 9969 工业产品使用说明书总则 GB/T 10923 锻压机械精度检验通则（ISO 230-1） GB/T 13306 标牌 GB/T 23281 锻压机械噪声声压级测量方法（ISO 11202） GB/T 23282 锻压机械噪声声功率级测量方法（ISO 3746） GB 28760—2012 弯管机安全技术要求 JB/T 1829—1997 锻压机械通用技术条件 JB/T 3240 锻压机械操作指示形象化符号 JB/T 5000.12 重型机械通用技术条件 第12部分：涂装 JB/T 8356.1 机床包装技术条件 JB/T 8832 机床数控系统通用技术条件 JB/T 9954 锻压机械液压系统清洁度 JB 9971 弯管机、三辊卷板机噪声限值 3 术语和定义 下列术语和定义适用于本文件。 3.1 数控弯管机（CNC tube bending machine） 至少应有主轴回转、卡头直线移动及卡头旋转三轴运动，并由数控系统控制的弯管机。 4 弯管机型式与参数 4.1 弯管机型式 弯管机一般型式见图1，多层模弯管机型式见图2，机头旋转左右弯弯管机型式见图3。 4.2 参数范围 参数名称包括最大弯曲角度、最大弯曲半径、最小弯曲半径等。 最大弯曲角度范围一般为190°至360°等不同规格。 最小弯曲半径为结构上能够达到的最小弯曲能力。 最大弯曲半径为结构上能够达到的最大弯曲能力。 5 技术要求 5.1 一般要求 5.1.1 弯管机的图样及技术文件应符合本标准要求，并按规定程序批准后方可投入生产。 5.1.2 弯管机应工作可靠、操作方便、造型美观、便于维修。 5.1.3 弯管机出厂时应备有必要的附件及备用易损件，特殊附件由用户与制造厂共同商定。 5.1.4 弯管机附件及附属装置应符合技术文件规定。
