GB/T 2056—2005 电镀用铜﹑锌、镉、镍、锡阳极板

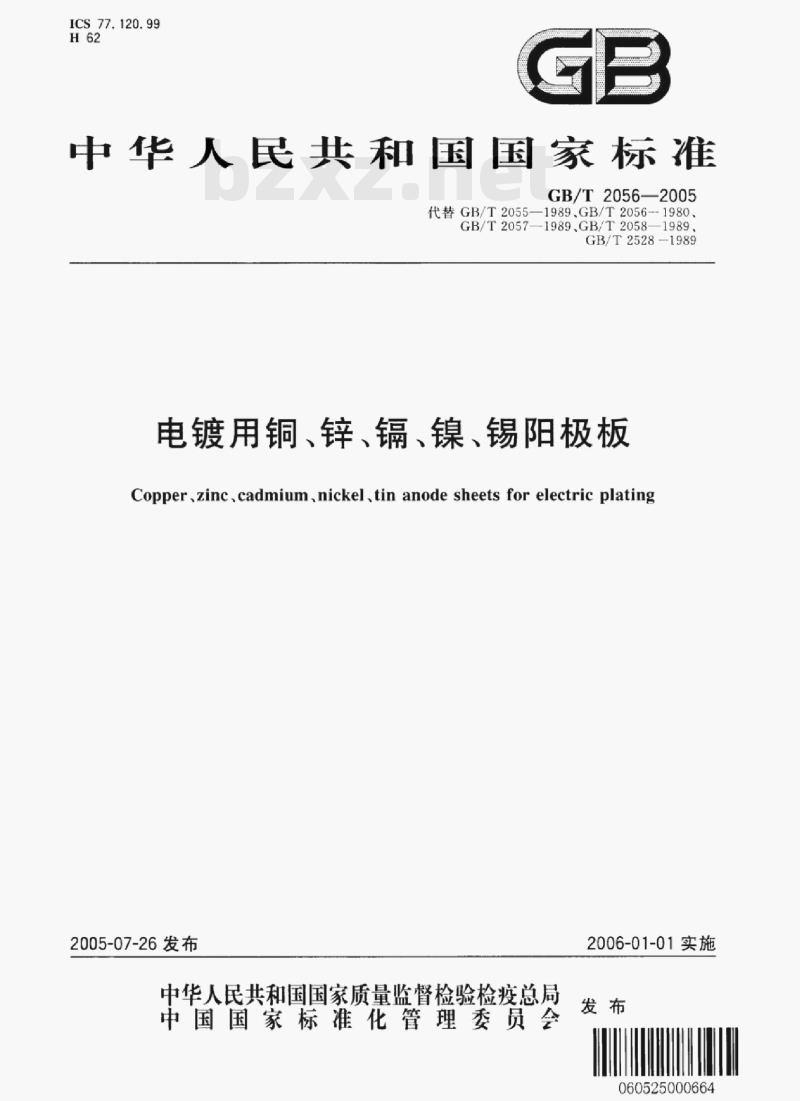

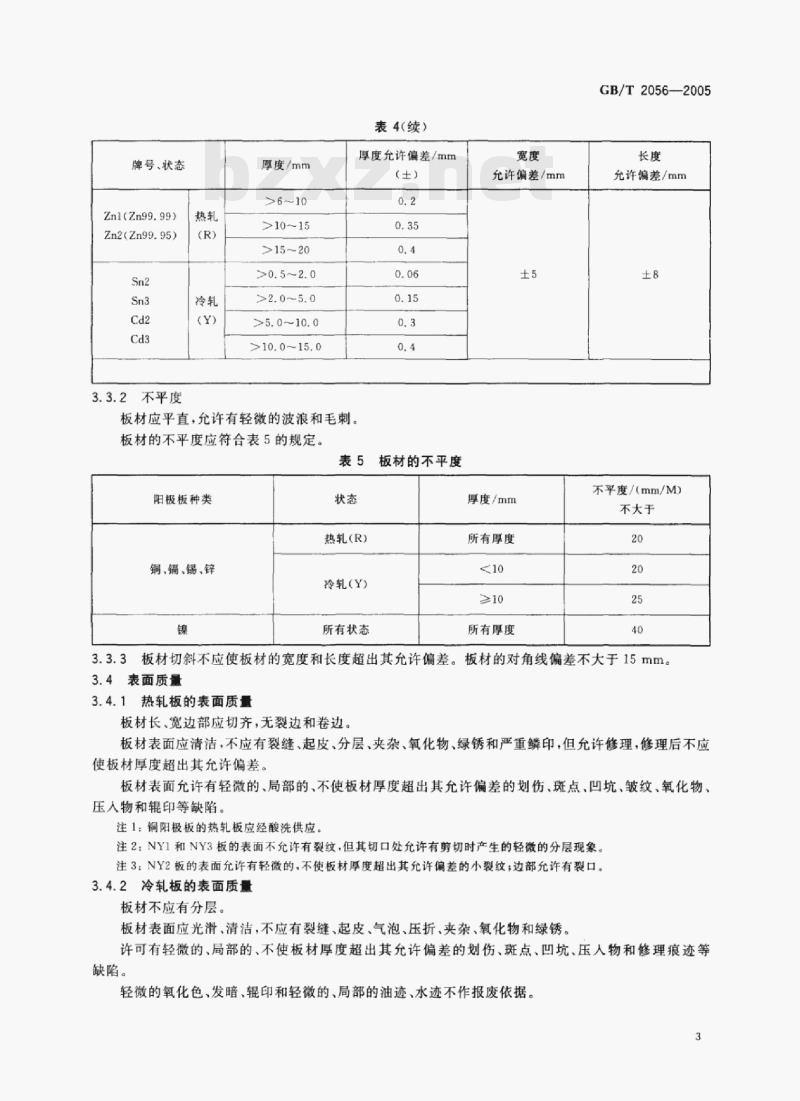

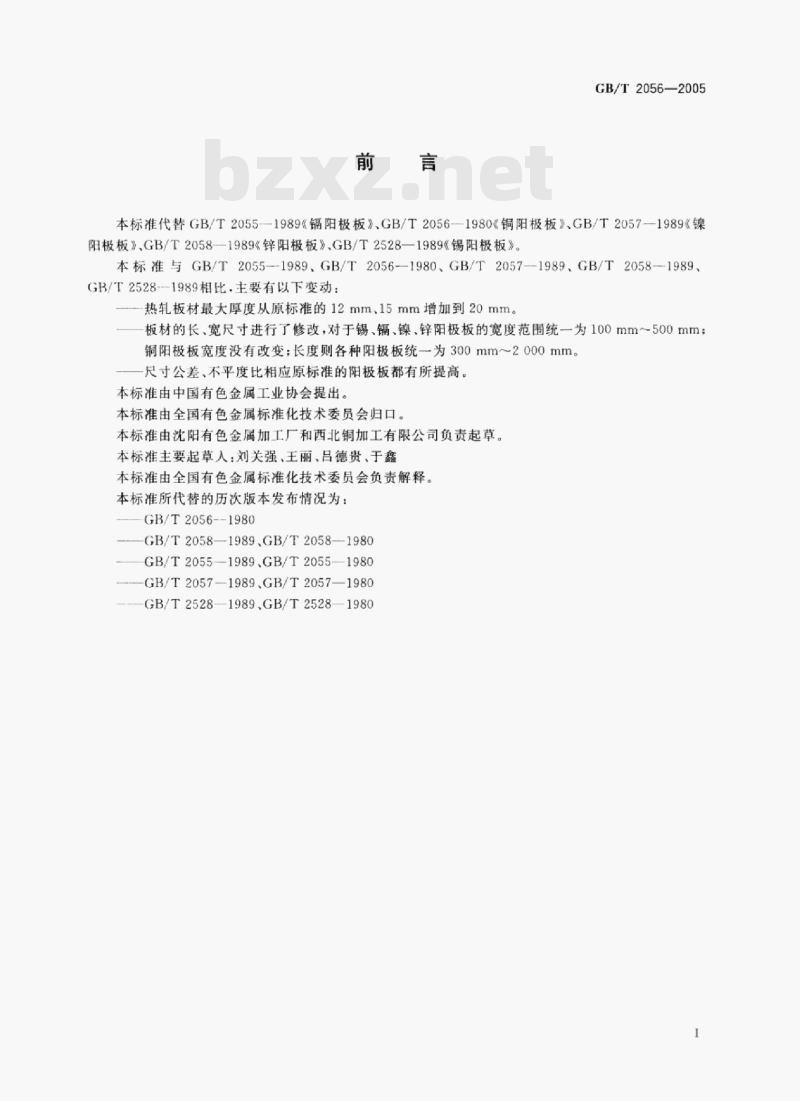

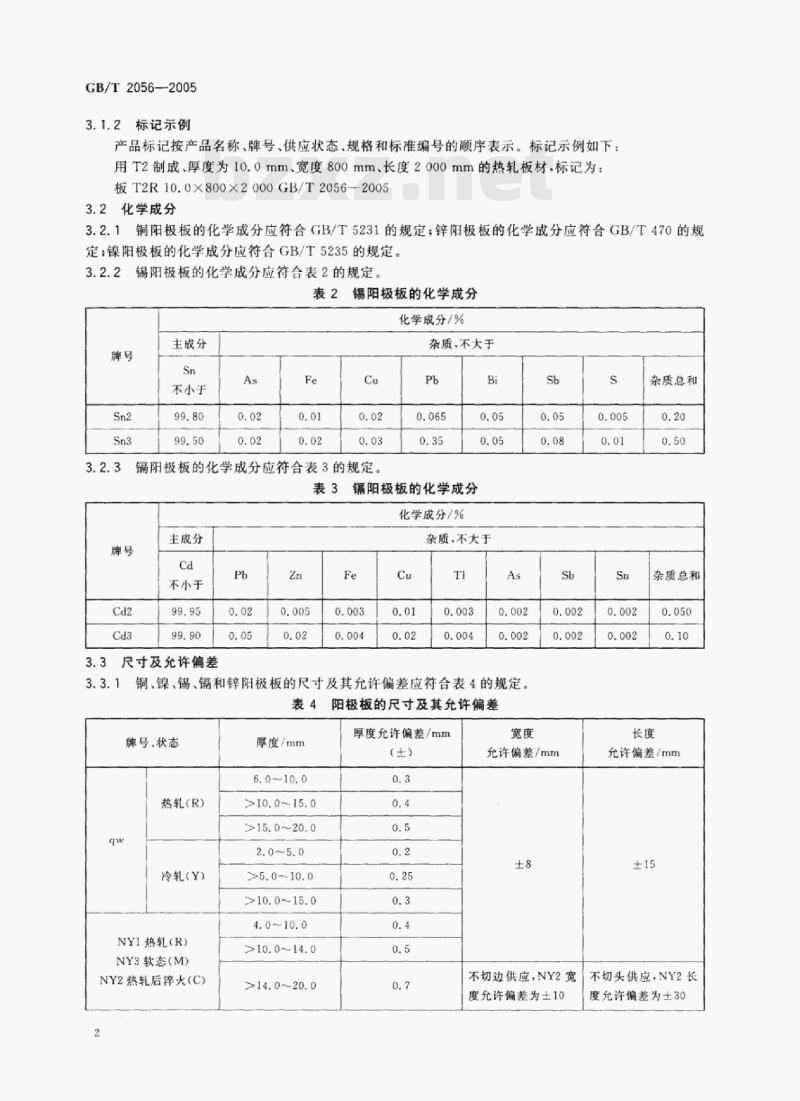

ICS 77.120.99 H62 GB 中华人民共和国国家标准 GB/T 2056—2005 代替 GB/T 2055—1989、GB/T 2056—1980、GB/T 2057—1989、GB/T 2058—1989、GB/T 2528—1989 电镀用铜、锌、镉、镍、锡阳极板 Copper, zinc, cadmium, nickel, tin anode sheets for electric plating 2005-07-26发布 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 2006-01-01实施 发布 前言 本标准代替GB/T 2055—1989《镉阳极板》、GB/T 2056—1980《铜阳极板》、GB/T 2057—1989《镍阳极板》、GB/T 2058—1989《锌阳极板》、GB/T 2528—1989《锡阳极板》。 与原标准相比，本标准主要变动如下：热轧板材最大厚度由12mm、15mm提高至20mm；调整了板材长宽尺寸，其中锡、镉、镍、锌阳极板宽度统一为100mm～500mm，铜阳极板宽度保持不变；长度统一为300mm～2000mm；提高了尺寸公差与不平度要求。 本标准由中国有色金属工业协会提出。 本标准由全国有色金属标准化技术委员会归口。 本标准由沈阳有色金属加工厂和西北铜加工有限公司负责起草。 本标准主要起草人：刘关强、王丽、吕德贵、于鑫。 本标准历次版本发布情况：GB/T 2056—1980等多个版本。 1 范围 本标准规定了电镀用铜、锌、镉、镍和锡轧制阳极板材的要求、试验方法、检验规则及标志、包装、运输和储存。 本标准适用于电镀用铜、锌、镉、镍和锡阳极板。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有修改单或修订版均不适用于本标准；鼓励使用最新版本。 GB/T 470 锡化学分析方法 GB/T 3260（所有部分）铜及铜合金化学分析方法 GB/T 5121（所有部分）铜及铜合金化学分析方法 GB/T 5231 加工铜及铜合金化学成分和产品形状 GB/T 5235 加工镍及镍合金化学成分和产品形状 GB/T 864（所有部分）镍化学分析方法 GB/T 888 重有色金属加工产品包装、标志、运输和贮存 GB/T 12688（所有部分）锌及锌合金化学分析方法 YS/T 74 镍化学分析方法 3 要求 3.1 产品分类 3.1.1 牌号、状态和规格 产品牌号、状态和规格见表1： T2、T3（铜）；Zn1（Zn99.99）、Zn2（Zn99.95）；Sn2、Sn3、Cd2、Cd3；NY1、NY2、NY3等。 状态包括冷轧（Y）、热轧（R）、热轧后淬火（C）、软态（M）等。 规格范围如下： 厚度：0.5mm～20.0mm（不同材料不同范围） 宽度：100mm～1000mm或100mm～500mm 长度：300mm～2000mm 3.1.2 标记示例 产品标记按产品名称、牌号、供应状态、规格和标准编号顺序表示。例如：T2热轧板材，厚10.0mm，宽800mm，长2000mm，标记为：板T2R10.0×800×2000 GB/T 2056—2005 3.2 化学成分 3.2.1 铜阳极板化学成分应符合GB/T 5231规定；锌阳极板应符合GB/T 470规定；镍阳极板应符合GB/T 5235规定。 3.2.2 锡阳极板化学成分应符合表2规定。 表2 锡阳极板化学成分 牌号：Sn2、Sn3 主成分Sn含量≥99.80%、≥99.50% 杂质元素限量：As、Fe、Cu等分别有明确上限要求。
