GB/T 13915—2013.
1范围
GB/T 13915规定了金属冲压件的角度公差等级代号、公差数值及偏差数值。本标准适用于金属板材冲裁与弯曲的零件。
2术语和定义
下列术语和定义适用于本文件。
2.1
冲压件冲裁角度blanking angle for stamping parts
在平冲压件或成形冲压件的平面部分,经冲裁工序加工而成的角度。
2.2
冲压件弯曲角度bending angle for stamping parts经弯曲工序加工而成的冲压件的角度。
3冲压件角度公差等级﹑代号及数值
3.1冲压件冲裁角度公差分6个等级,即:AT 1至AT6。AT表示冲压件冲裁角度公差,公差等级代号用阿拉伯数字表示。从AT 1至AT 6等级依次降低。冲压件冲裁角度公差数值按表1规定。冲压件冲裁角度公差应选择较短的边作为主参数。短边尺寸L选用示例见图1。
3.3 采用本标准规定的未注角度公差,应在相应的图样、技术文件中用本标准号和公差等级符号表示。例如选用本标准BT4级公差等级时,表示为:GB/T 13915-BT4。
4冲压件角度偏差
4.1依据使用的需要选用单向或双向偏差。
4.2未注公差的角度偏差数值,取表1,表2中给出的公差值的一半,冠以“士”号分别作为上下偏差。
5公差等级选用
GB/T 13915给出的冲压件角度公差等级选用见附录A。
1范围
GB/T 13915规定了金属冲压件的角度公差等级代号、公差数值及偏差数值。本标准适用于金属板材冲裁与弯曲的零件。
2术语和定义
下列术语和定义适用于本文件。
2.1
冲压件冲裁角度blanking angle for stamping parts
在平冲压件或成形冲压件的平面部分,经冲裁工序加工而成的角度。
2.2
冲压件弯曲角度bending angle for stamping parts经弯曲工序加工而成的冲压件的角度。
3冲压件角度公差等级﹑代号及数值
3.1冲压件冲裁角度公差分6个等级,即:AT 1至AT6。AT表示冲压件冲裁角度公差,公差等级代号用阿拉伯数字表示。从AT 1至AT 6等级依次降低。冲压件冲裁角度公差数值按表1规定。冲压件冲裁角度公差应选择较短的边作为主参数。短边尺寸L选用示例见图1。
3.3 采用本标准规定的未注角度公差,应在相应的图样、技术文件中用本标准号和公差等级符号表示。例如选用本标准BT4级公差等级时,表示为:GB/T 13915-BT4。
4冲压件角度偏差
4.1依据使用的需要选用单向或双向偏差。
4.2未注公差的角度偏差数值,取表1,表2中给出的公差值的一半,冠以“士”号分别作为上下偏差。
5公差等级选用
GB/T 13915给出的冲压件角度公差等级选用见附录A。
标准图片预览
标准内容

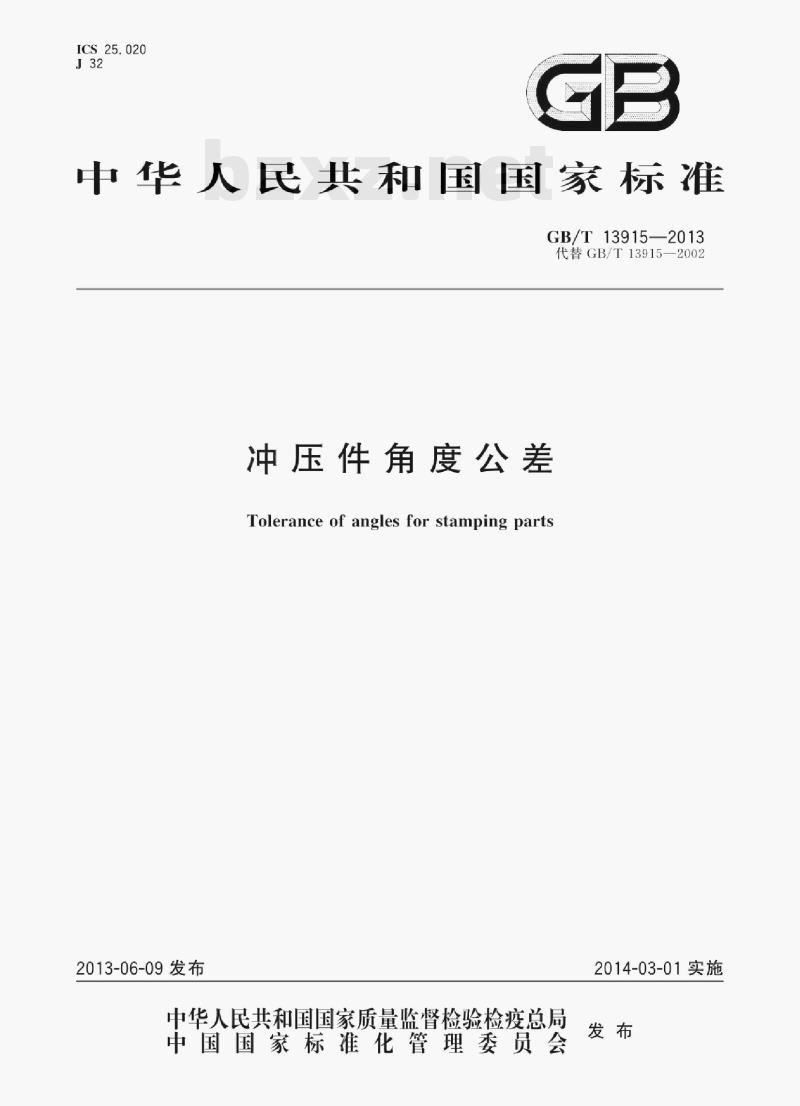

ICS_25.020
中华人民共和国国家标准
GB/T13915-2013
代替GB/T13915—2002
冲压件角度公差
Tolerance of angles for stamping parts2013-06-09发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2014-03-01实施

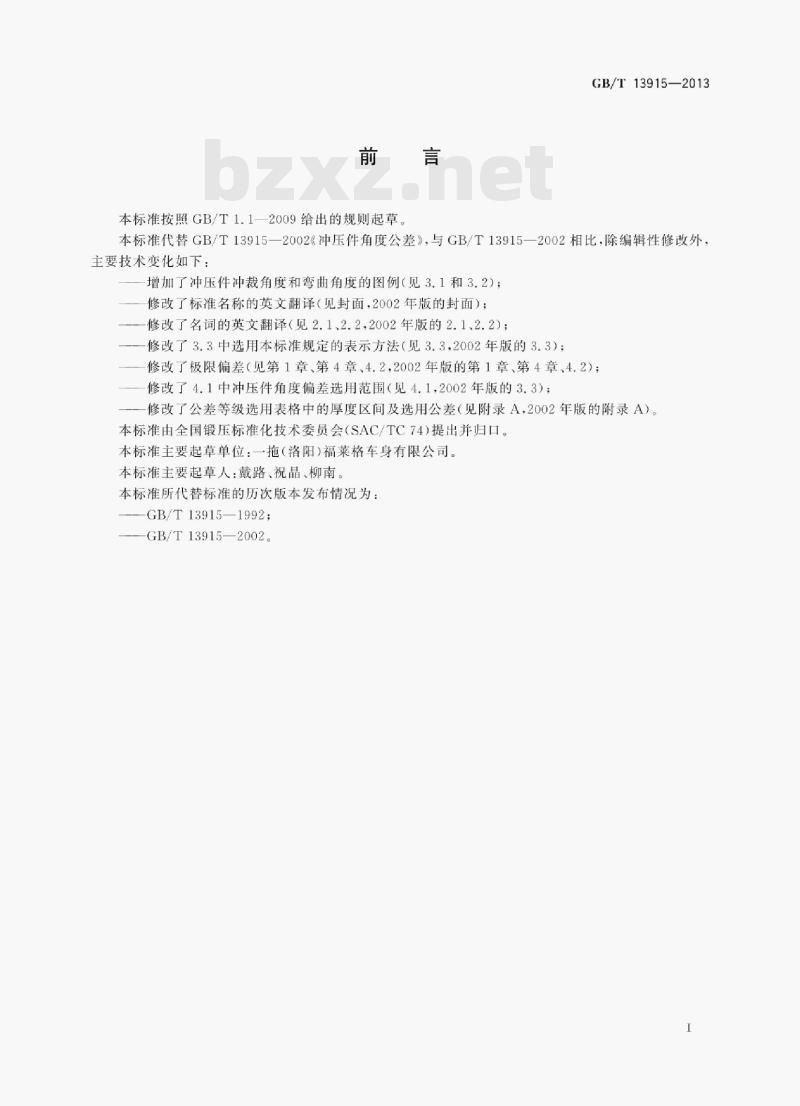

本标准按照GB/T1.1一2009给出的规则起草。GB/T13915—2013
本标准代替GB/T13915—2002《冲压件角度公差》，与GB/T13915—2002相比，除编辑性修改外，主要技术变化如下：
增加了冲压件冲裁角度和弯曲角度的图例（见3.1和3.2)；修改了标准名称的英文翻译（见封面，2002年版的封面）；一修改了名词的英文翻译（见2.1、2.2.2002年版的2.1、2.2）；一修改了3.3中选用本标准规定的表示方法（见3.3，2002年版的3.3）；修改了极限偏差（见第1章、第4章、4.2.2002年版的第1章、第4章、4.2）；修改了4.1中冲压件角度偏差选用范围（见4.1，2002年版的3.3）；一修改了公差等级选用表格中的厚度区间及选用公差（见附录A，2002年版的附录A）。本标准由全国锻压标准化技术委员会（SAC/TC74）提出并归口。本标准主要起草单位：一拖（洛阳）福莱格车身有限公司。本标准主要起草人：戴路、祝晶、柳南。本标准所代替标准的历次版本发布情况为：GB/T13915—1992；
—GB/T13915—2002。

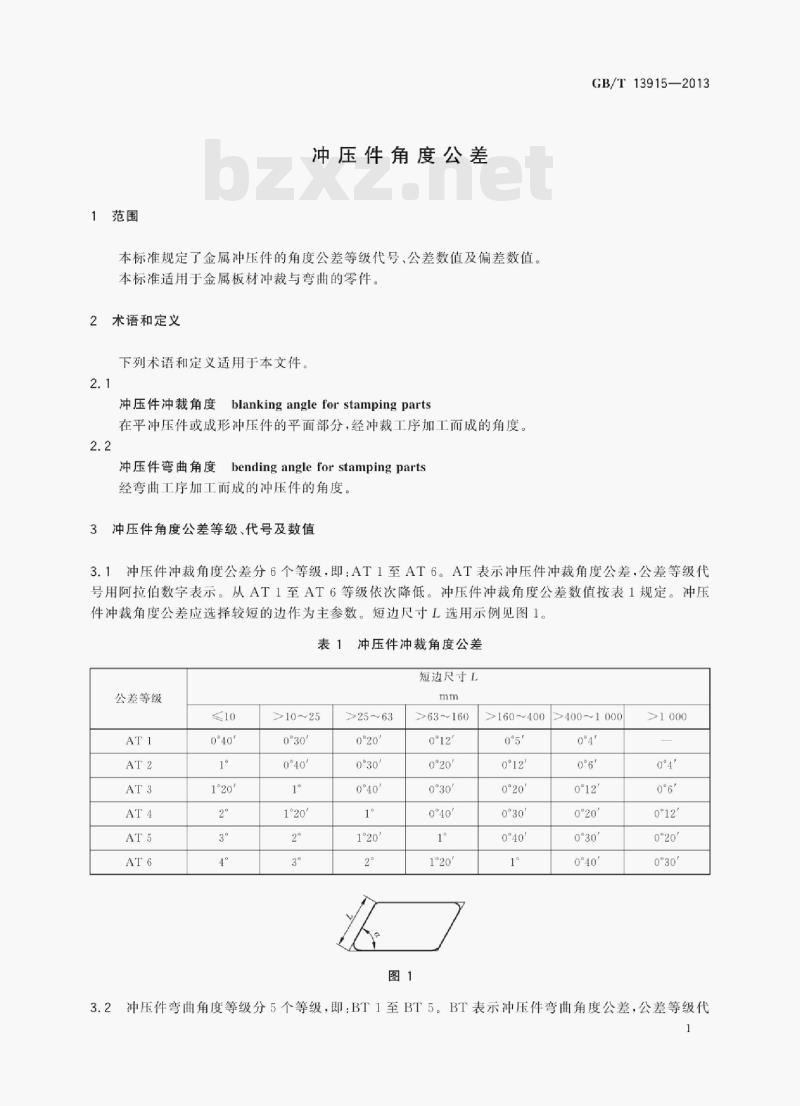

1范围
冲压件角度公差此内容来自标准下载网
本标准规定了金属冲压件的角度公差等级代号，公差数值及偏差数值。本标准适用于金属板材冲裁与弯曲的零件。2术语和定义
下列术语和定义适用于本文件。2.1
冲压件冲裁角度
blankingangleforstampingparts在平冲压件或成形冲压件的平面部分，经冲裁工序加工而成的角度。2.2
冲压件弯曲角度
bending angle for stamping parts经弯曲工序加工而成的冲压件的角度。3冲压件角度公差等级、代号及数值GB/T13915—2013
3.1冲压件冲裁角度公差分6个等级，即：AT1至AT6。AT表示冲压件冲裁角度公差，公差等级代号用阿拉伯数字表示。从AT1至AT6等级依次降低。冲压件冲裁角度公差数值按表1规定。冲压件冲裁角度公差应选择较短的边作为主参数。短边尺寸L选用示例见图1。表1冲压件冲裁角度公差
短边尺寸L
公差等级
>10~25
>25~63
0°20°
0°30°
1°20°
>63~160
≥>160~400
>400~1000
0°20*
0°30°
3.2冲压件弯曲角度等级分5个等级，即：BT1至BT5。BT表示冲压件弯曲角度公差，公差等级代1
GB/T13915—2013
号用阿拉伯数字表示。从BT1至BT5等级依次降低。冲压件弯曲角度公差数值按表2规定。冲压件弯曲角度公差应选择较短的边作为主参数。短边尺寸L选用示例见图2。表2冲压件弯曲角度公差
短边尺寸L
公差等级
1°30°
>10～25
>25~63
0°40°
>63~160
1°30°
>160～400
>400~1000
0°30°
3.3采用本标准规定的未注角度公差，应在相应的图样、技术文件中用本标准号和公差等级符号表示。例如选用本标准BT4级公差等级时，表示为：GB/T13915-BT4。4冲压件角度偏差
4.1依据使用的需要选用单向或双向偏差。4.2未注公差的角度偏差数值，取表1、表2中给出的公差值的一半，冠以“士”号分别作为上下偏差。公差等级选用
本标准给出的冲压件角度公差等级选用见附录A。2
附录A
（规范性附录）
公差等级选用
A.1冲压件冲裁角度公差等级按表A.1选用。表A.1冲压件冲裁角度选用表
材料厚度t
2冲压件弯曲角度公差等级按表A.2选用。A.2
材料厚度t
公差等级
冲压件弯曲角度选用表
公差等级
GB/T13915—2013
GB/T13915-2013
中华人民共和国
国家标准
冲压件角度公差
GB/T13915—2013
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100013）北京市西城区三里河北街16号（100045）网址：gb168.cn
服务热线：010-51780168
010-68522006
2013年7月第一版
书号：1550661-47336
侵权必究
版权专有
