GB/T 2816—2014 井用潜水泵

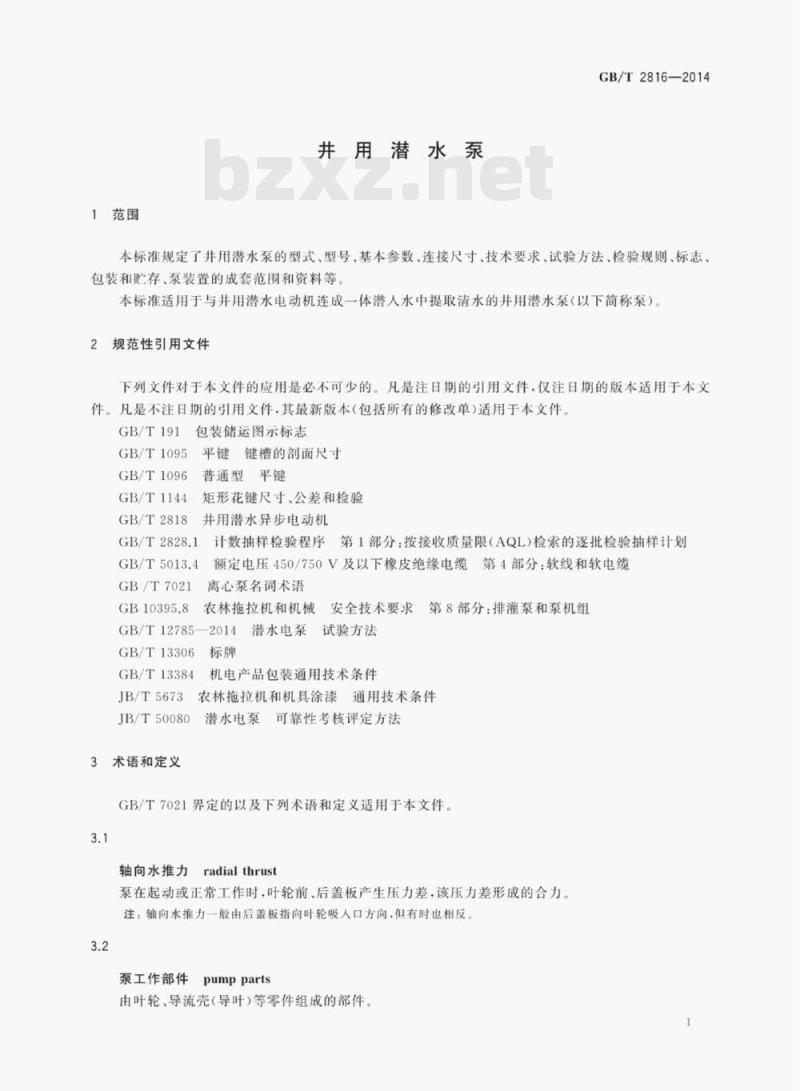

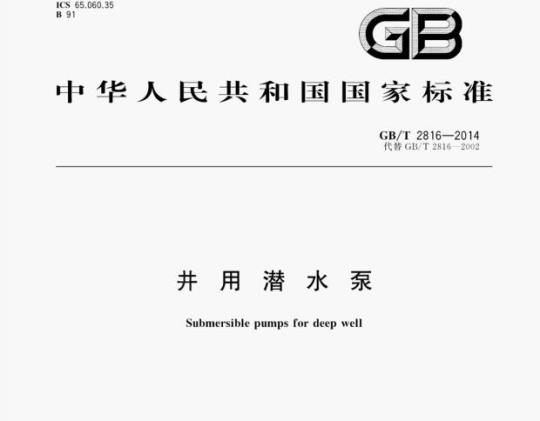

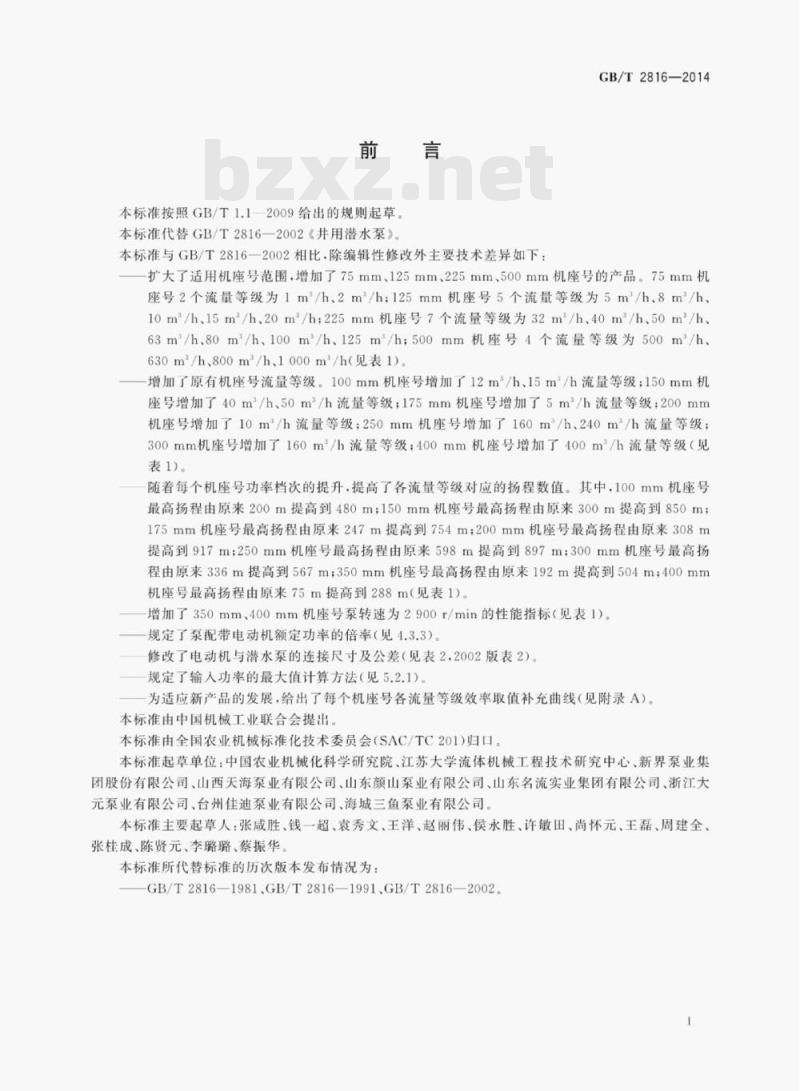

ICS 65.060.35 B91 GB 中华人民共和国国家标准 GB/T 2816—2014 代替 GB/T 2816—2002 井用潜水泵 Submersible pumps for deep well 2014-06-09发布 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 2015-01-01实施 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准代替GB/T 2816—2002《井用潜水泵》。本标准与GB/T 2816—2002相比，除编辑性修改外主要技术差异如下： GB/T 2816—2014扩大了适用机座号范围，增加了75mm、125mm、225mm、500mm机座号的产品。75mm机座号2个流量等级为1 m³/h、2 m³/h；125mm机座号5个流量等级为5 m³/h、8 m³/h、10 m³/h、15 m³/h、20 m³/h；225mm机座号7个流量等级为32 m³/h、40 m³/h、50 m³/h、63 m³/h、80 m³/h、100 m³/h、125 m³/h；500mm机座号4个流量等级为500 m³/h、630 m³/h、800 m³/h、1000 m³/h（见表1）。增加了原有机座号流量等级：100mm机座号增加12 m³/h、15 m³/h流量等级；125mm机座号增加40 m³/h、50 m³/h流量等级；175mm机座号增加5 m³/h流量等级；200mm机座号增加10 m³/h流量等级；250mm机座号增加160 m³/h、240 m³/h流量等级；300mm机座号增加160 m³/h流量等级；400mm机座号增加400 m³/h流量等级（见表1）。 随着每个机座号功率档次的提升，提高了各流量等级对应的扬程数值。其中，100mm机座号最高扬程由原来200m提高到480m；150mm机座号最高扬程由原来300m提高到850m；175mm机座号最高扬程由原来247m提高到754m；200mm机座号最高扬程由原来308m提高到917m；250mm机座号最高扬程由原来598m提高到897m；300mm机座号最高扬程由原来336m提高到567m；350mm机座号最高扬程由原来192m提高到504m；400mm机座号最高扬程由原来75m提高到288m（见表1）。 增加了350mm、400mm机座号泵转速为2900r/min的性能指标（见表1）。规定了泵配带电动机额定功率的倍率（见4.3.3）。修改了电动机与潜水泵的连接尺寸及公差（见表2，2002版表2）。规定了输入功率的最大值计算方法（见5.2.1）。为适应新产品的发展，给出了每个机座号各流量等级效率取值补充曲线（见附录A）。 本标准由中国机械工业联合会提出。本标准由全国农业机械标准化技术委员会（SAC/TC 201）归口。本标准起草单位：中国农业机械化科学研究院、江苏大学流体机械工程技术研究中心、新界泵业集团股份有限公司、山西天海泵业有限公司、山东颜山泵业有限公司、山东名流实业集团有限公司、浙江天元泵业有限公司、台州佳迪泵业有限公司、海城三鱼泵业有限公司。 本标准主要起草人：张咸胜、钱一超、袁秀文、王洋、赵丽伟、侯永胜、许敏田、尚怀元、王磊、周建全、张桂成、陈贤元、李璐璐、蔡振华。 本标准所代替标准的历次版本发布情况为：GB/T 2816—1981、GB/T 2816—1991、GB/T 2816—2002。 1 范围 本标准规定了井用潜水泵的型式、型号、基本参数、连接尺寸、技术要求、试验方法、检验规则、标志包装和贮存、泵装置的成套范围和资料等。本标准适用于与井用潜水电动机连成一体、潜入水中提取清水的井用潜水泵（以下简称泵）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191 包装储运图示标志 GB/T 1095 平键键槽的剖面尺寸 GB/T 1096 普通型平键 GB/T 1144 矩形花键尺寸、公差和检验 GB/T 2818 井用潜水异步电动机 GB/T 2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 5013.4 额定电压450/750V及以下橡皮绝缘电缆 第4部分：软线和软电缆 GB/T 7021 离心名词术语 GB 10395.8 农林拖拉机和机械安全技术要求 GB/T 12785—2014 潜水电泵 试验方法 GB/T 13306 标牌 GB/T 13384 机电产品包装通用技术条件 JB/T 5673 农林拖拉机和机具涂漆通用技术条件 JB/T 50080 潜水电泵可靠性考核评定方法 3 术语和定义 GB/T 7021界定的以及下列术语和定义
