GB/T 6564.1-2014.
1范围
GB/T6564的本部分规定了螺纹规格为M2~M12的内六角花形圆柱头自挤螺钉。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 90.1紧固件验收检查
GB/T 90.2紧固件标志与包装GB/T1237紧固件标记方法
GB/T 2671.2内六角花形圆柱头螺钉GB/T 3098.7紧固件机械性能自挤螺钉
GB/T 3103.1紧固件公差螺栓、螺钉、螺柱和螺母GB/T5267.1紧固件电镀层
GB/T5267.2紧固件非电解锌片涂层
GB/T 5276紧固件螺栓、螺钉,螺柱及螺母尺寸代号和标注GB/T 5779.1紧固件表面缺陷螺栓,螺钉和螺柱―一般要求GB/T6188螺栓和螺钉用内六角花形
GB/T 6559自攻锁紧螺钉的螺杆粗牙普通螺纹系列
GB/T 16938紧固件螺栓,螺钉,螺柱和螺母通用技术条件
3尺寸
尺寸代号和标注均符合GB/T 5276.螺钉的型式尺寸见图1和表1。
螺钉头部的型式尺寸与GB/T 2671.2相同。
当螺杆上不全部制出螺纹时,其无螺纹杆部可制成直径等于或小于外接圆直径的圆柱形或三棱形(见GB/T 6559).
5标记
5.1标记方法
标记方法按GB/T 1237规定。
5.2标记示例
螺纹规格为M6,公称长度l=30 mm,表面镀锌(A3L:镀锌,厚度8 pm,光亮,黄彩虹铬酸盐处理)的A级内六角花形圆柱头自挤螺钉的标记:
自挤螺钉GB/T6564.1 M6 ×30
1范围
GB/T6564的本部分规定了螺纹规格为M2~M12的内六角花形圆柱头自挤螺钉。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 90.1紧固件验收检查
GB/T 90.2紧固件标志与包装GB/T1237紧固件标记方法
GB/T 2671.2内六角花形圆柱头螺钉GB/T 3098.7紧固件机械性能自挤螺钉
GB/T 3103.1紧固件公差螺栓、螺钉、螺柱和螺母GB/T5267.1紧固件电镀层
GB/T5267.2紧固件非电解锌片涂层
GB/T 5276紧固件螺栓、螺钉,螺柱及螺母尺寸代号和标注GB/T 5779.1紧固件表面缺陷螺栓,螺钉和螺柱―一般要求GB/T6188螺栓和螺钉用内六角花形
GB/T 6559自攻锁紧螺钉的螺杆粗牙普通螺纹系列
GB/T 16938紧固件螺栓,螺钉,螺柱和螺母通用技术条件
3尺寸
尺寸代号和标注均符合GB/T 5276.螺钉的型式尺寸见图1和表1。
螺钉头部的型式尺寸与GB/T 2671.2相同。
当螺杆上不全部制出螺纹时,其无螺纹杆部可制成直径等于或小于外接圆直径的圆柱形或三棱形(见GB/T 6559).
5标记
5.1标记方法
标记方法按GB/T 1237规定。
5.2标记示例
螺纹规格为M6,公称长度l=30 mm,表面镀锌(A3L:镀锌,厚度8 pm,光亮,黄彩虹铬酸盐处理)的A级内六角花形圆柱头自挤螺钉的标记:
自挤螺钉GB/T6564.1 M6 ×30
标准图片预览
标准内容

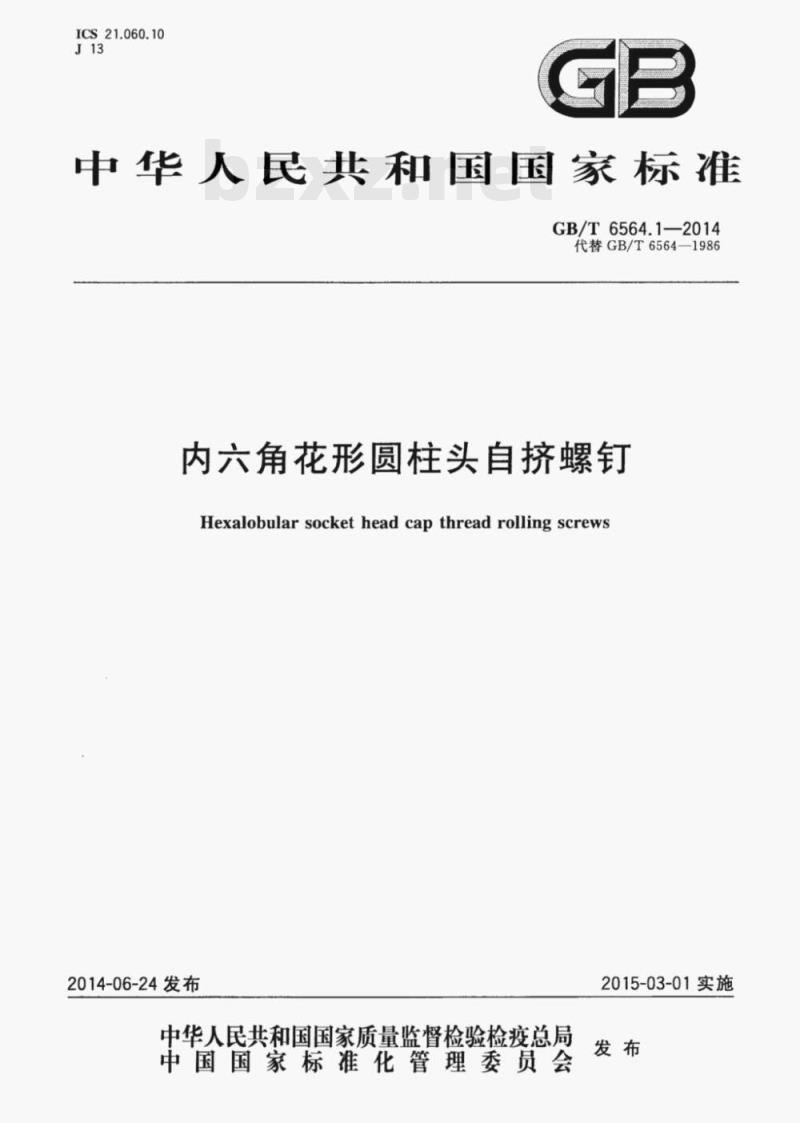

ICS21.060.10
中华人民共和国国家标准
GB/T6564.1-—2014
代替GB/T6564-1986
内六角花形圆柱头自挤螺钉
Hexalobular socket head cap thread rolling screws2014-06-24发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2015-03-01实施

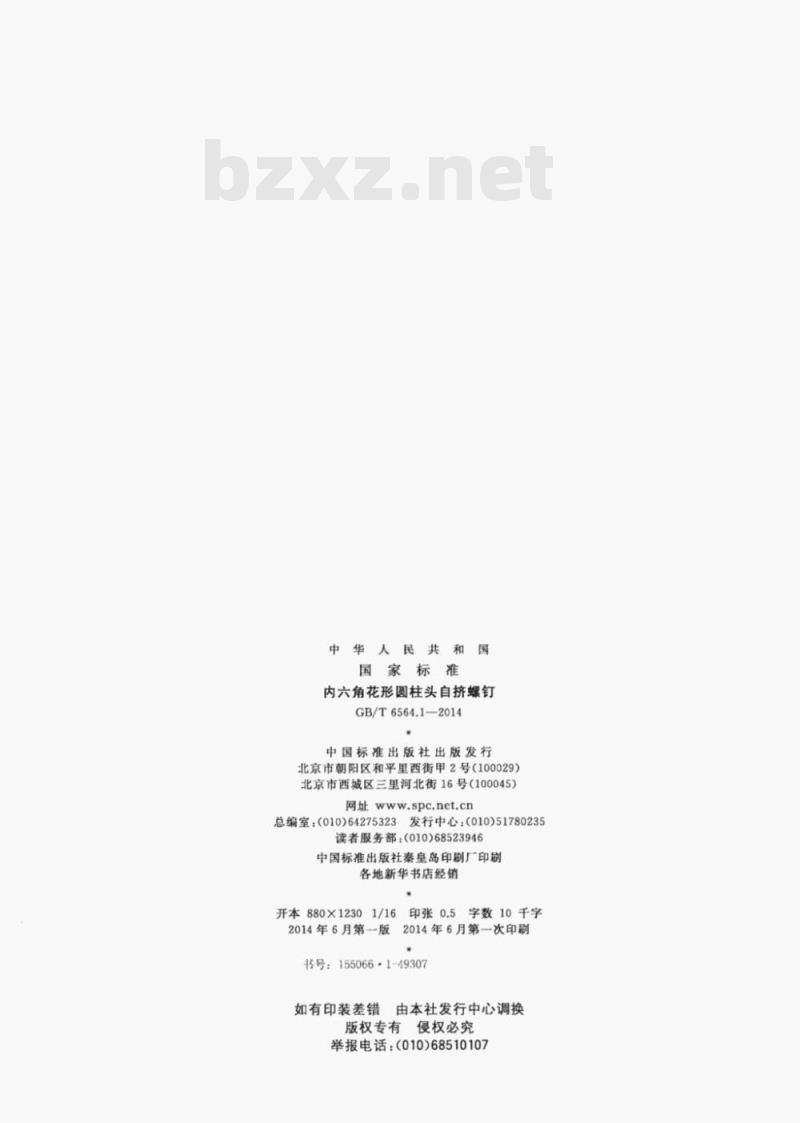

中华人民共和国
国家标准
内六角花形圆柱头自挤螺钉
GB/T6564.1-2014
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址spc.net.cn
总编室：（010)64275323发行中心：(010)51780235读者服务部：（010）68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.5字数10千字2014年6月第版
2014年6月第一次印刷
书号：155066·1-49307
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：010)68510107

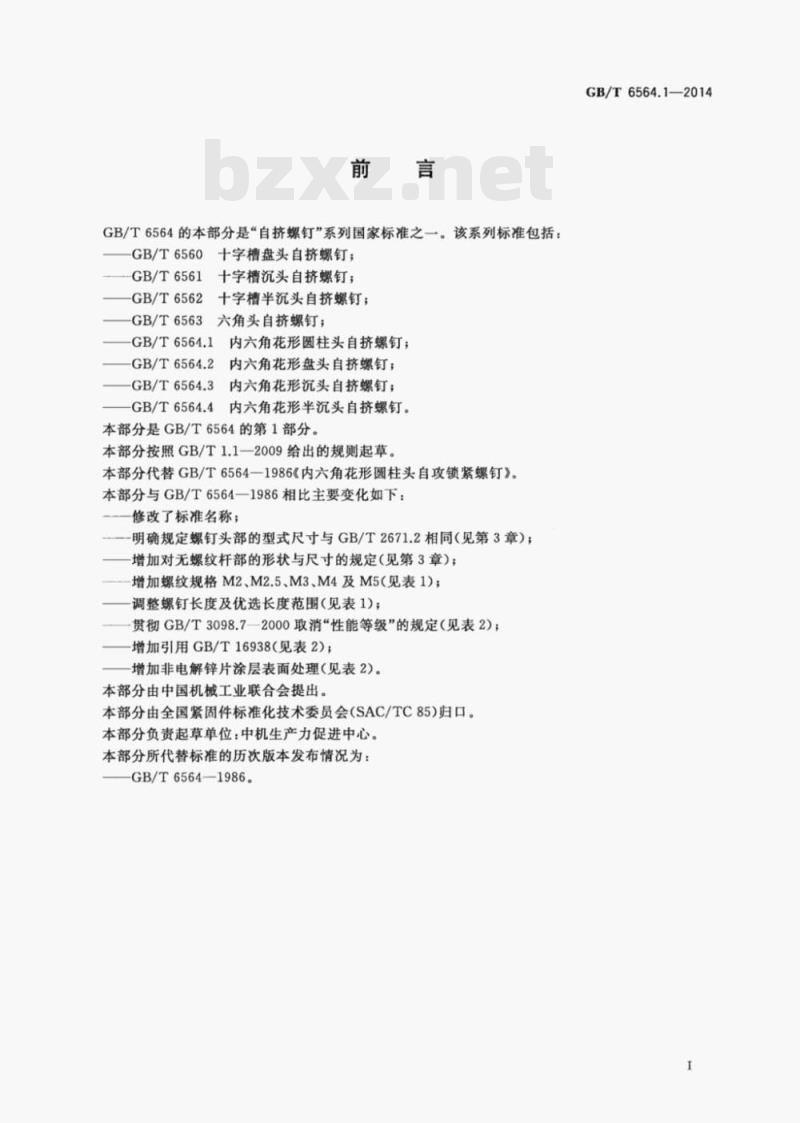

GB/T6564的本部分是“自挤螺钉”系列国家标准之一。该系列标准包括：十字槽盘头自挤螺钉；
GB/T6560
GB/T6561
GB/T6562
十字槽沉头自挤螺钉；
十字槽半沉头自挤螺钉；
GB/T6563
六角头自挤螺钉；
GB/T6564.1
内六角花形圆柱头自挤螺钉；
GB/T6564.2
内六角花形盘头自挤螺钉；
GB/T6564.3
内六角花形沉头自挤螺钉；
内六角花形半沉头自挤螺钉。
GB/T6564.4
本部分是GB/T6564的第1部分。
本部分按照GB/T1.1一2009给出的规则起草本部分代替GB/T6564一1986《内六角花形圆柱头自攻锁紧螺钉》。本部分与GB/T6564—1986相比主要变化如下：修改了标准名称；
明确规定螺钉头部的型式尺寸与GB/T2671.2相同（见第3章）：增加对无螺纹杆部的形状与尺寸的规定（见第3章）；增加螺纹规格M2、M2.5、M3、M4及M5（见表1)；调整螺钉长度及优选长度范围（见表1）；贯彻GB/T3098.72000取消“性能等级”的规定（见表2)；增加引用GB/T16938（见表2)；
增加非电解锌片涂层表面处理（见表2)。本部分由中国机械工业联合会提出。本部分由全国紧固件标准化技术委员会（SAC/TC85）归口。本部分负责起草单位：中机生产力促进中心。本部分所代替标准的历次版本发布情况为：GB/T6564—1986.
GB/T6564.1—2014

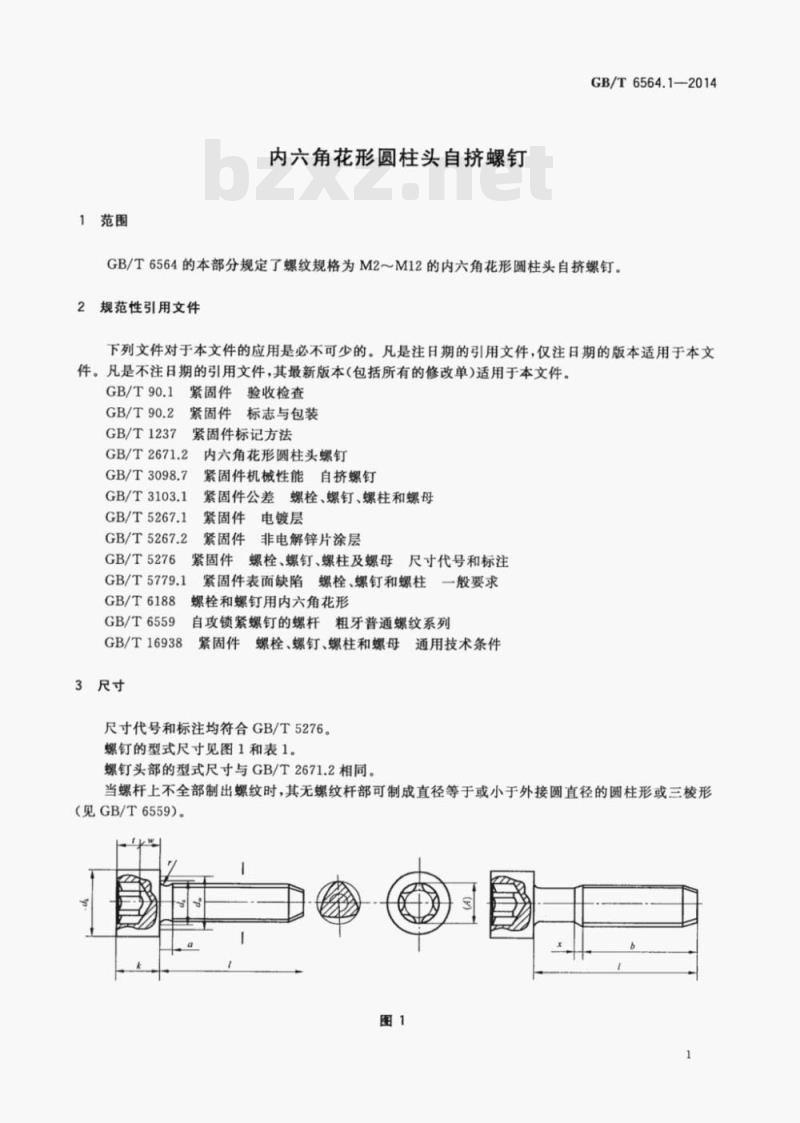

1范围
内六角花形圆柱头自挤螺钉
GB/T6564.1—2014
GB/T6564的本部分规定了螺纹规格为M2～M12的内六角花形圆柱头自挤螺钉。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。紧固件验收检查
GB/T1237
紧固件标志与包装
紧固件标记方法
GB/T2671.2
GB/T3098.7
GB/T3103.1
GB/T5267.1
GB/T5267.2
GB/T5276
GB/T5779.1
GB/T6188
GB/T6559
GB/T16938
3尺寸
内六角花形圆柱头螺钉
紧固件机械性能自挤螺钉
紧固件公差螺栓、螺钉、螺柱和螺母紧固件电镀层
紧固件非电解锌片涂层
紧固件螺栓、螺钉、螺柱及螺母尺寸代号和标注紧固件表面缺陷螺栓、螺钉和螺柱一般要求
螺栓和螺钉用内六角花形
自攻锁紧螺钉的螺杆粗牙普通螺纹系列紧固件螺栓、螺钉、螺柱和螺母通用技术条件尺寸代号和标注均符合GB/T5276。螺钉的型式尺寸见图1和表1。
螺钉头部的型式尺寸与GB/T2671.2相同。当螺杆上不全部制出螺纹时，其无螺纹杆部可制成直径等于或小于外接圆直径的圆柱形或三棱形（见GB/T6559）。
GB/T6564.1-2014
螺纹规格
槽号No.
表1尺寸
单位为毫米
螺纹规格
注：阶梯粗实线间为优选长度，p
螺距、
螺纹末端长度（见GB/T6559图1)。“对光滑头部
对滚花头部。
·尽可能不采用括号内的规格。表1(续)
（公称长度在阶梯虚线以上的螺钉，制出全螺纹（b=1一α），技术条件和引用标准
技术条件和引用标准见表2
表2技术条件和引用标准
螺杆型式尺寸
通用技术条件
机械和工作性能
内六角花形
表面缺陷
表面处理
验收及包装
产品等级
GB/T6564.1—2014
单位为毫米免费标准bzxz.net
GB/T6559
GB/T16938
GB/T3098.7
GB/T3098.7
GB/T3103.1
GB/T6188
GB/T5779.1
电镀技术要求按GB/T5267.1；
非电解锌片涂层技术条件按GB/T5267.2GB/T90.1.GB/T90.2
GB/T6564.1—2014
5标记
标记方法
标记方法按GB/T1237规定。
2标记示例
螺纹规格为M6、公称长度l=30mm、表面镀锌（A3L：镀锌、厚度8μm、光亮、黄彩虹铬酸盐处理）的A级内六角花形圆柱头自挤螺钉的标记：GB/T6564.1M6×30
自挤螺钉
版权专有侵权必究
书号：155066：1-49307
GB/T6564.1-2014
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
