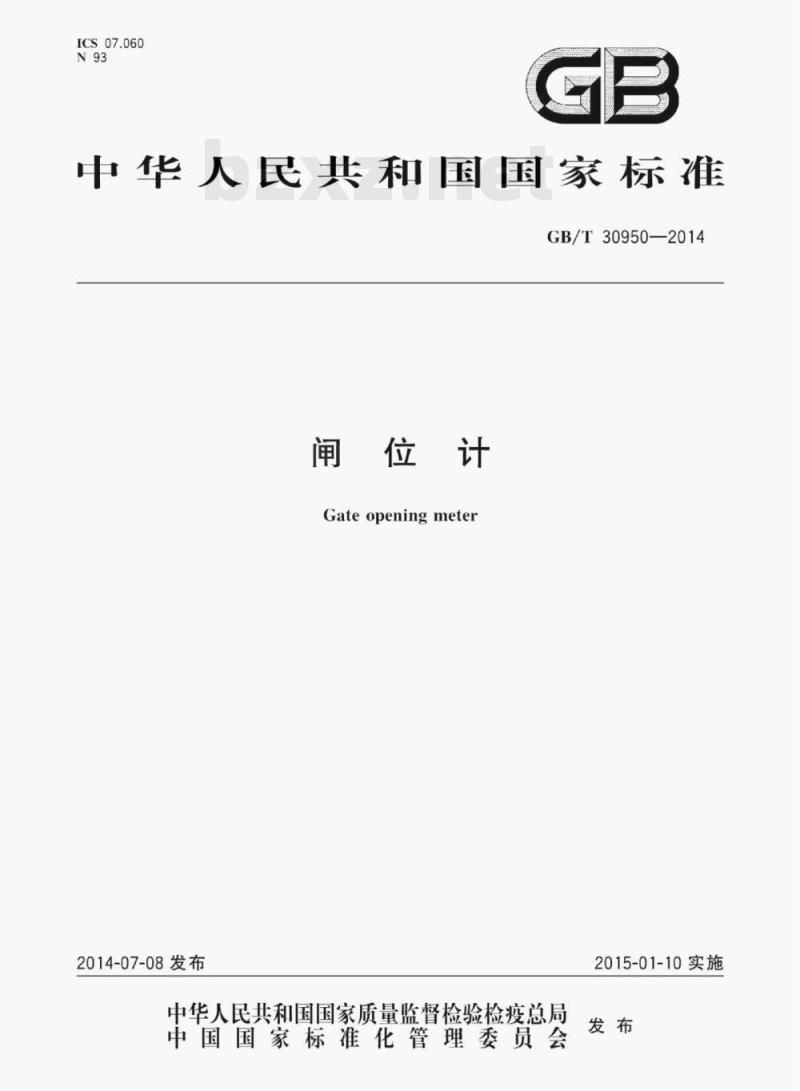

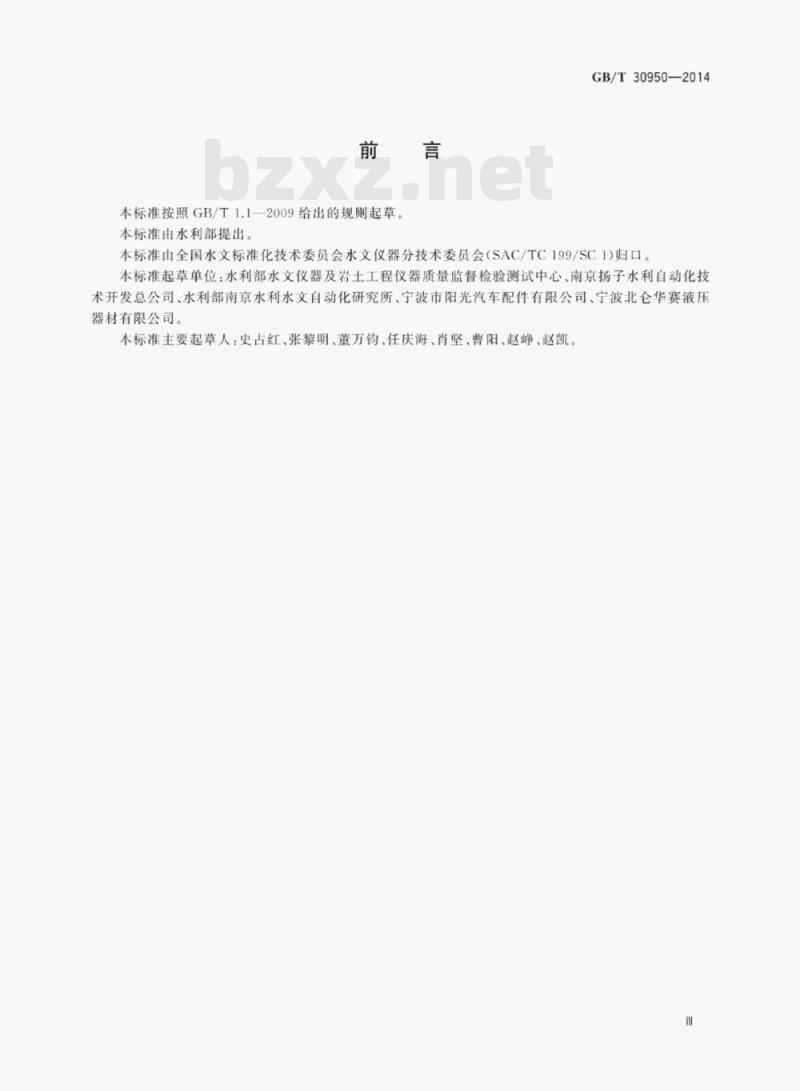

ICS 07.060 N 93 GB 中华人民共和国国家标准 GB/T 30950—2014 闸位计 Gate opening meter 2014-07-08发布 2015-01-10实施 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由水利部提出。 本标准由全国水文标准化技术委员会水文仪器分技术委员会（SAC/TC 199/SC 1）归口。 本标准起草单位：水利部水文仪器及岩土工程仪器质量监督检验测试中心、南京扬子水利自动化技术开发总公司、水利部南京水利水文自动化研究所、宁波市阳光汽车配件有限公司、宁波北仑华赛液压器材有限公司。 本标准主要起草人：史占红、张黎明、董万钧、任庆海、肖坚、曹阳、赵峰、赵凯。 1 范围 本标准规定了闸位计的产品分类、要求、试验方法、检验规则及标志、使用说明书、包装、运输、贮存等。 本标准适用于在江河、湖泊、水库、渠道等水工建筑物的闸门开度测量中所使用的闸位计。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB 4208 外壳防护等级（IP代码） GB/T 9359 水文仪器基本环境试验条件及方法 GB/T 18185—2000 水文仪器可靠性技术要求 GB/T 18522.2—2002 水文仪器通则 第2部分：参比工作条件 GB/T 18522.3—2001 水文仪器通则 第3部分：基本性能及其表示方法 GB/T 18522.6—2007 水文仪器通则 GB 18523—2001 水文仪器安全要求 GB/T 19677—2005 水文仪器术语及符号 GB/T 50095 水文基本术语和符号标准 JJF 1001—2011 通用计量术语及定义 3 术语和定义 GB/T 19677—2005、GB/T 50095、JJF 1001—2011界定的术语和定义适用于本文件。 3.1 闸位（gate opening） 对于平板门和弧形门，闸位为以闸底为基准，闸门上提后其门底离闸底的垂直距离；对于人字形闸门，其闸位为闸门开启后两门之间的最小水平距离。 3.2 闸位传感器（gate opening sensor） 能将闸位转换为电信号输出的装置。 3.3 闸位计（gate opening meter） 直接测量、显示闸位的仪器。 3.4 测量重复性（measurement repeatability） 在一组重复性测量条件下的测量精密度。 4 产品分类 按传感原理分类：机电式、电子式、光电式及其他方式。 按闸位传感器输出信号分类：增量编码式、全量编码式、电模拟量式。 按传动连接方式分类：链（齿）轮耦合式、弹性联轴器式、偏心联轴器式、恒力自收缆式。 5 要求 5.1 外观 闸位计表面应光洁，涂镀层应牢固均匀，不应有锈蚀、剥落等损伤。 5.2 工作环境条件 室外部分工作环境条件如下： 工作环境温度：-10℃～50℃； 工作环境相对湿度：未在OCR文本中完整识别。
