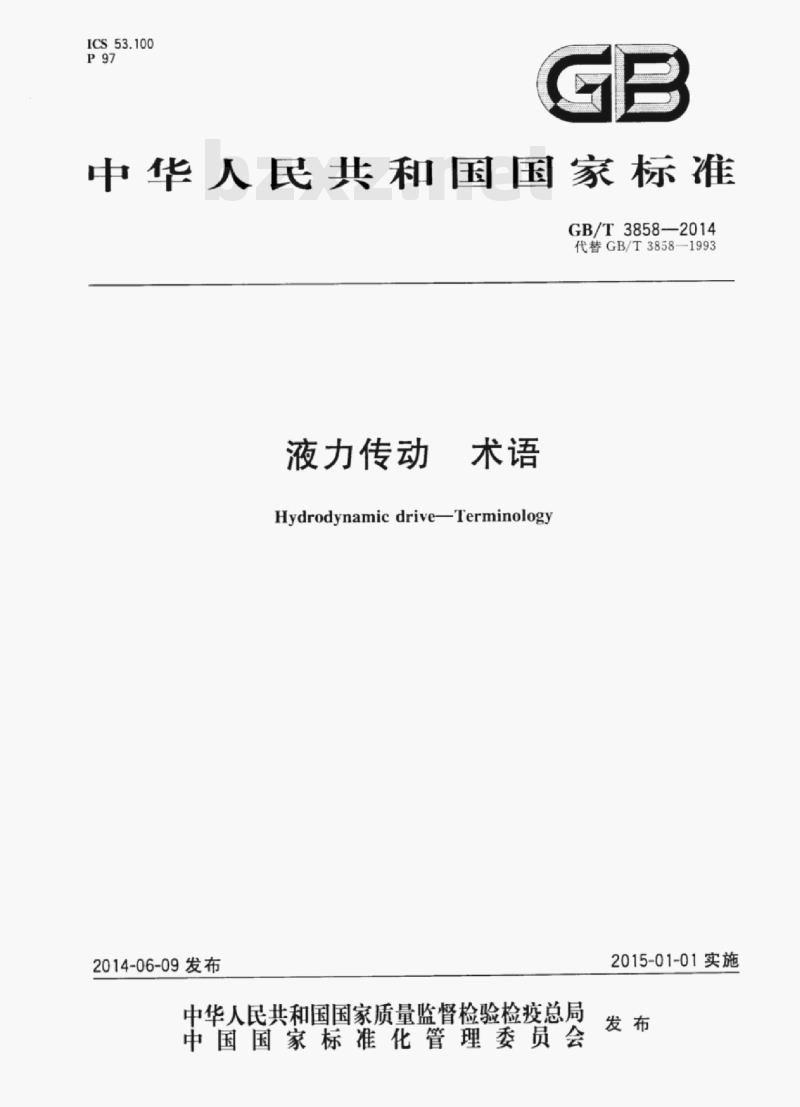

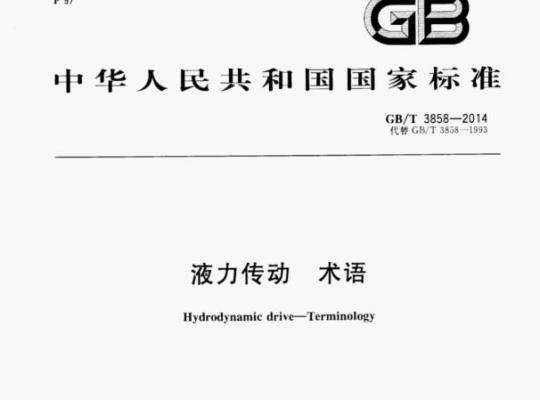

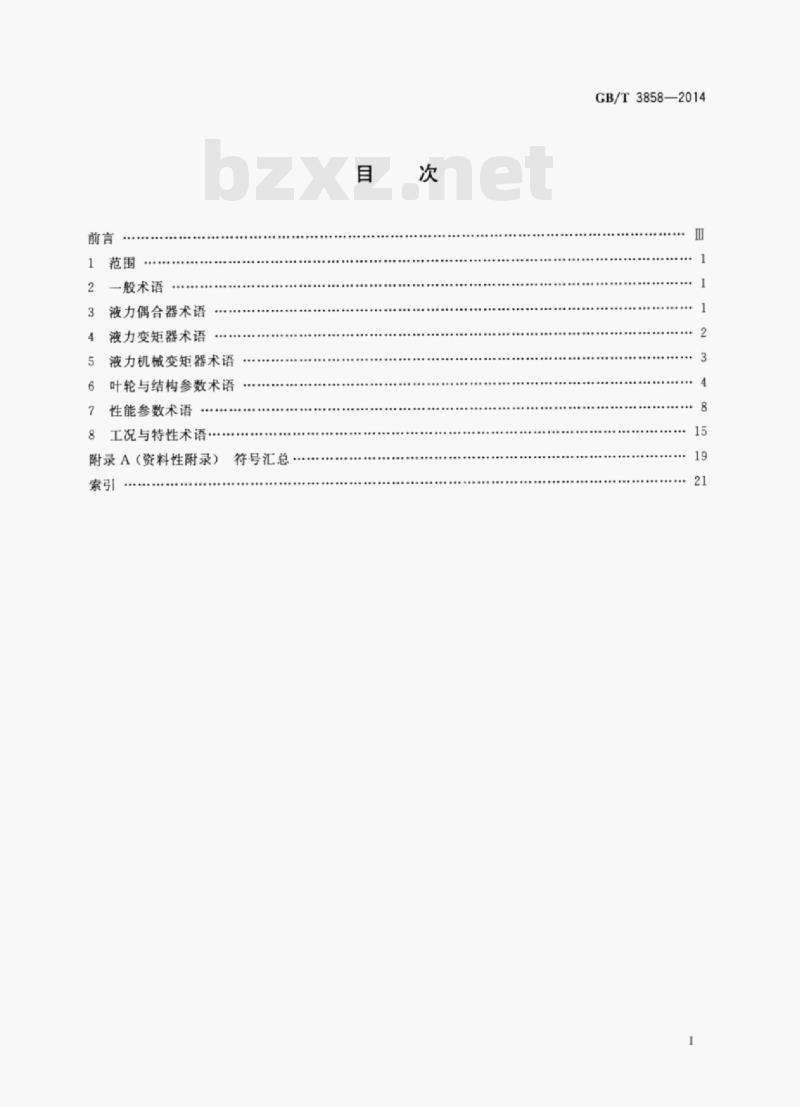

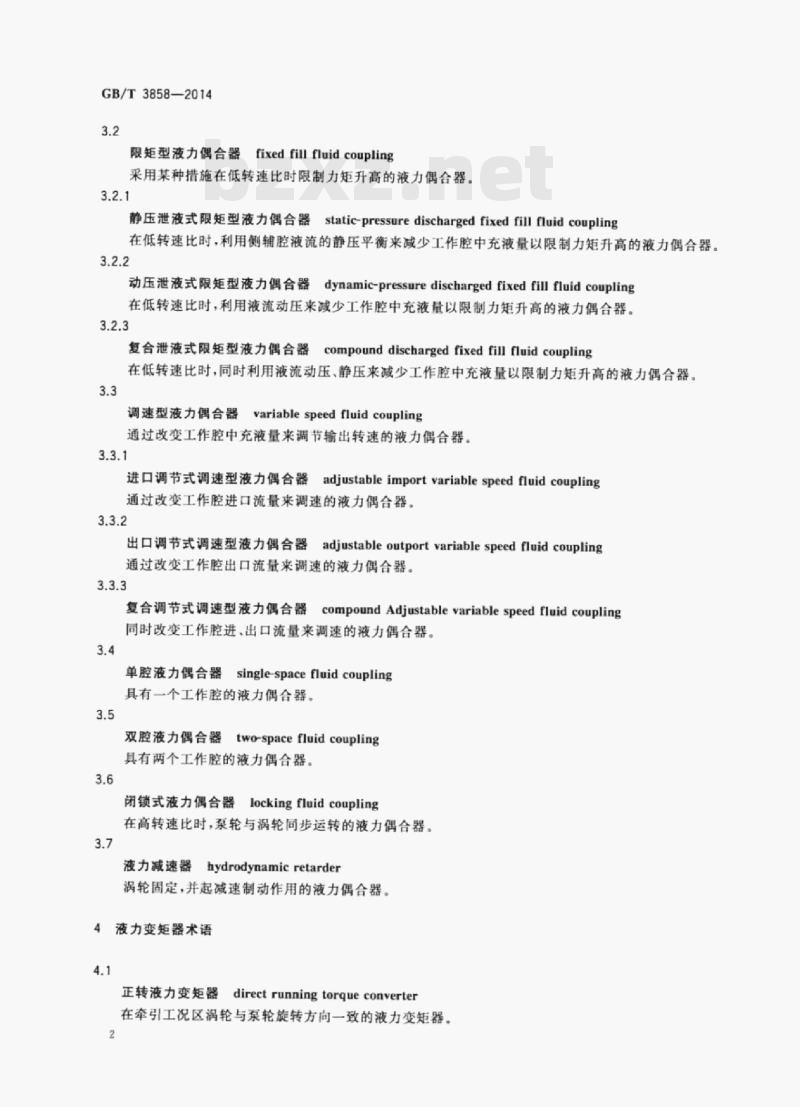

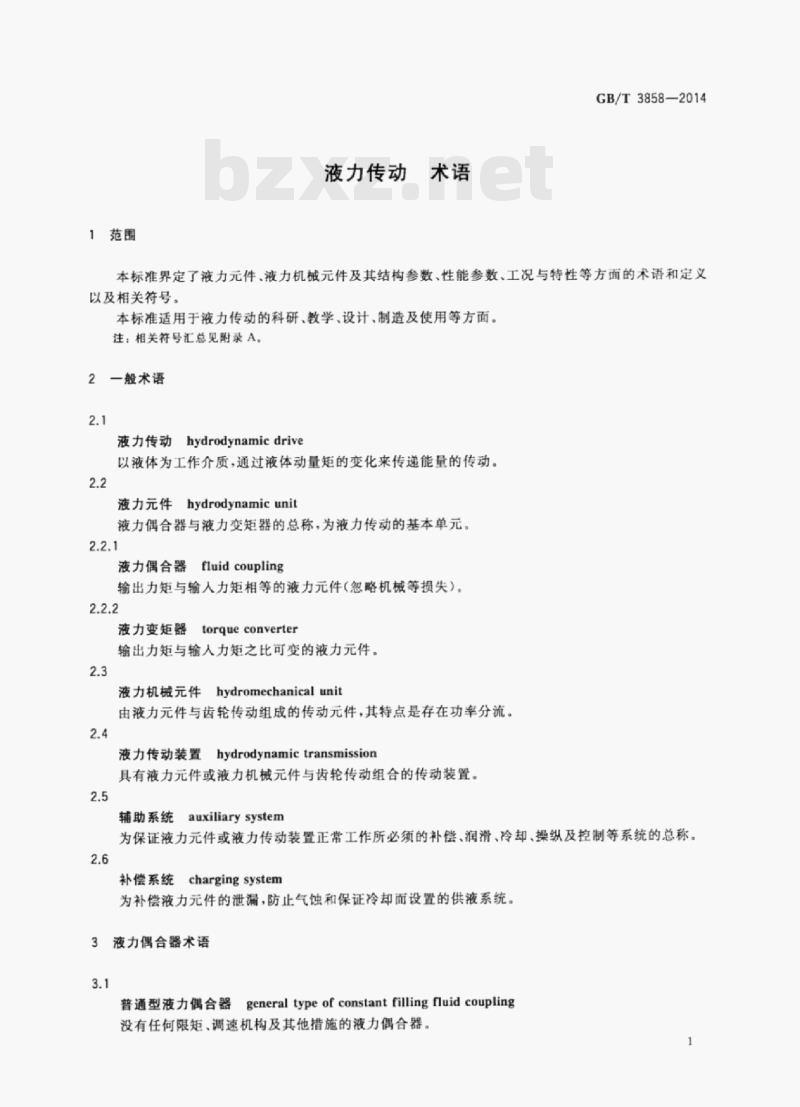

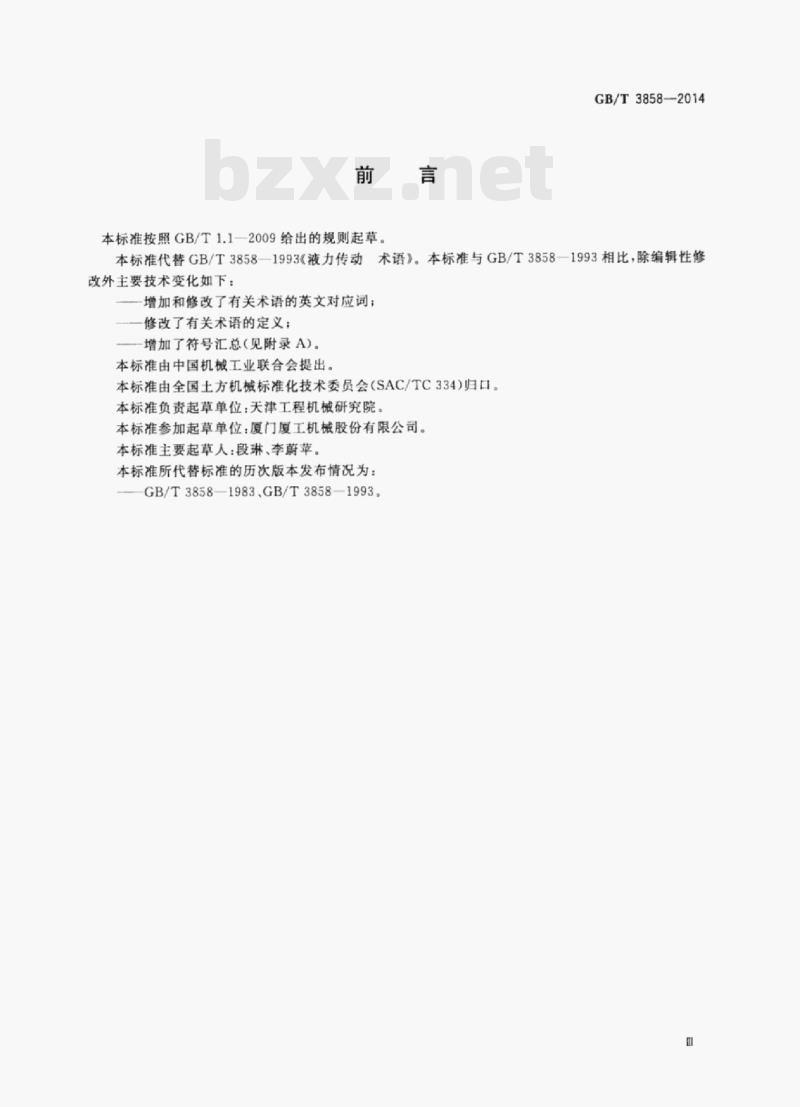

ICS 53.100 P97 中华人民共和国国家标准 GB/T 3858—2014 代替 GB/T 3858—1993 液力传动 术语 Hydrodynamic drive—Terminology 2014-06-09 发布 2015-01-01 实施 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 发布 目录 前言 1 范围 2 一般术语 3 液力偶合器术语 4 液力变矩器术语 5 液力机械变矩器术语 6 叶轮与结构参数术语 7 性能参数术语 8 工况与特性术语 附录A（资料性附录）符号汇总 索引 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替GB/T 3858—1993《液力传动术语》。与GB/T 3858—1993相比，除编辑性修改外，主要技术变化如下： 1. 增加和修改了有关术语的英文对应词； 2. 修改了有关术语的定义； 3. 增加了符号汇总（见附录A）。 本标准由中国机械工业联合会提出。 本标准由全国土方机械标准化技术委员会（SAC/TC 334）归口。 本标准负责起草单位：天津工程机械研究院。 本标准参加起草单位：厦门厦工机械股份有限公司。 本标准主要起草人：段琳、李蔚苹。 本标准所代替标准的历次版本发布情况为：GB/T 3858—1983、GB/T 3858—1993。 1 范围 本标准界定了液力元件、液力机械元件及其结构参数、性能参数、工况与特性等方面的术语和定义以及相关符号。 本标准适用于液力传动的科研、教学、设计、制造及使用等方面。 注：相关符号汇总见附录A。 2 一般术语 2.1 液力传动（hydrodynamic drive） 以液体为工作介质，通过液体动量矩的变化来传递能量的传动。 2.2 液力元件（hydrodynamic unit） 液力偶合器与液力变矩器的总称，为液力传动的基本单元。 2.2.1 液力偶合器（fluid coupling） 输出力矩与输入力矩相等的液力元件（忽略机械等损失）。 2.2.2 液力变矩器（torque converter） 输出力矩与输入力矩之比可变的液力元件。 2.3 液力机械元件（hydromechanical unit） 由液力元件与齿轮传动组成的传动元件，其特点是存在功率分流。 2.4 液力传动装置（hydrodynamic transmission） 具有液力元件或液力机械元件与齿轮传动组合的传动装置。 2.5 辅助系统（auxiliary system） 为保证液力元件或液力传动装置正常工作所必须的补偿、润滑、冷却、操纵及控制等系统的总称。 2.6 补偿系统（charging system） 为补偿液力元件的泄漏、防止气蚀和保证冷却而设置的供液系统。 3 液力偶合器术语 3.1 普通型液力偶合器（general type of constant filling fluid coupling） 没有任何限矩、调速机构及其他措施的液力偶合器。 3.2 限矩型液力偶合器（fixed fill fluid coupling） 采用某种措施在低转速比时限制力矩升高的液力偶合器。 3.2.1 静压泄液式限矩型液力偶合器（static-pressure discharged fixed fill fluid coupling） 在低转速比时，利用侧辅腔液流的静压平衡来减少工作腔中充液量，以限制力矩升高的液力偶合器。 3.2.2 动压泄液式限矩型液力偶合器（dynamic-pressure discharged fixed fill fluid coupling） 在低转速比时，利用液流动压来减少工作腔中充液量，以限制力矩升高的液力偶合器。 3.2.3 复合泄液式限矩型液力偶合器（compound discharged fixed fill fluid coupling） 在低转速比时，同时利用液流动压、静压来减少工作腔中充液量，以限制力矩升高的液力偶合器。 3.3 调速型液力偶合器（variable speed fluid coupling） 通过改变工作腔中充液量来调节输出转速的液力偶合器。 3.3.1 进口调节式调速型液力偶合器（adjustable import variable speed fluid coupling） 通过改变工作腔进口流量来调速的液力偶合器。 3.3.2 出口调节式调速型液力偶合器（adjustable outport variable speed fluid coupling） 通过改变工作腔出口流量来调速的液力偶合器。 3.3.3 复合调节式调速型液力偶合器（compound adjustable variable speed fluid coupling） 通过综合调节工作腔进出口流量来实现调速的液力偶合器。
