本标准规定了胡桃钳的产品分类、技术要求、试验方法、检验规则及包装、标志、运输与贮存。 本标准适用于木工用胡桃钳和一般作业用胡桃钳。

ICS 25.140.30
分类号：J47
备案号：34957-2012

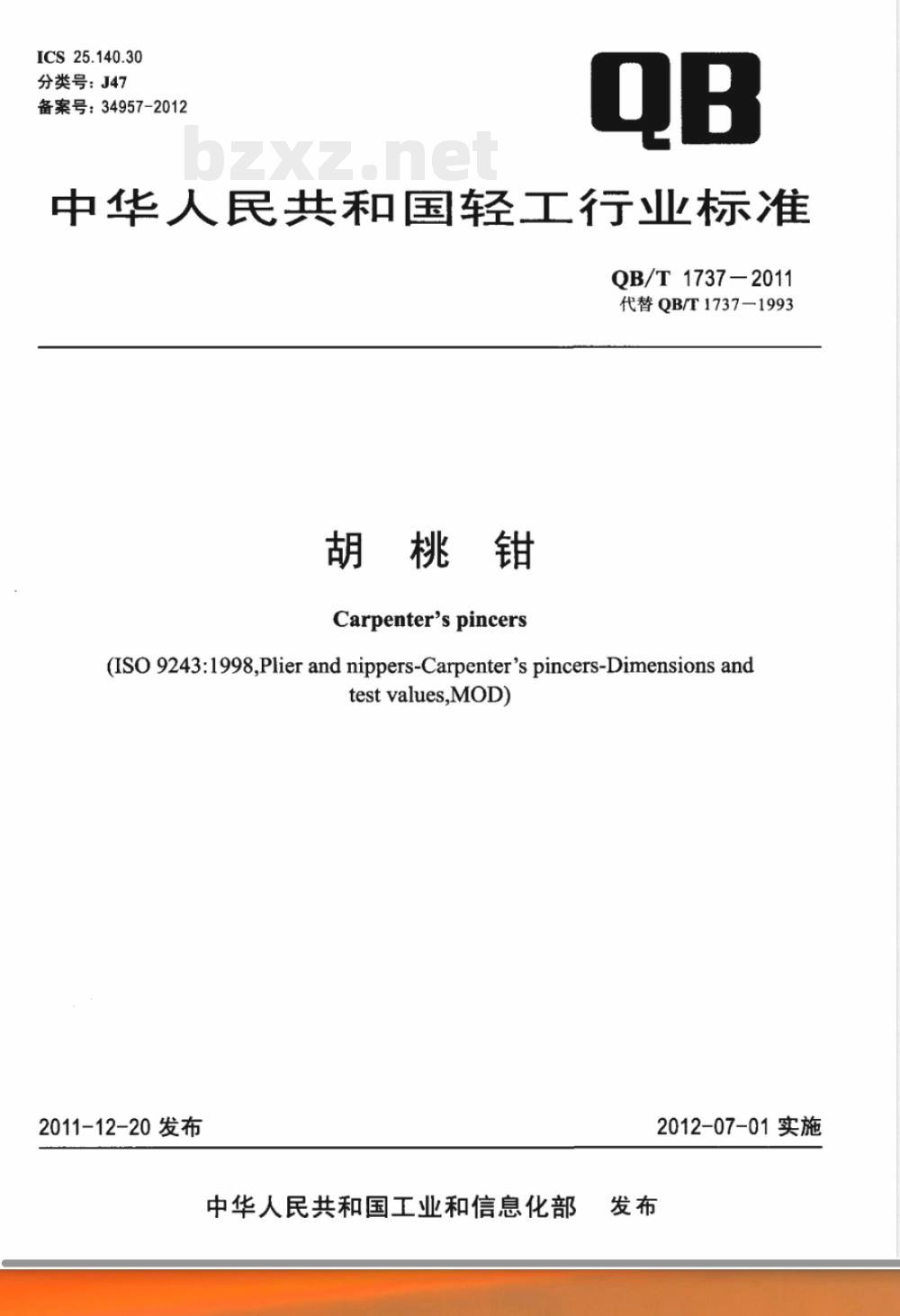

中华人民共和国轻工行业标准
QB/T 1737—2011
代替QB/T1737-1993
胡桃钳
Carpenter's pincers
(ISO 9243:1998,Plier and nippers-Carpenter's pincers-Dimensions andtest values,MOD)
2011-12-20发布
中华人民共和国工业和信息化部2012-07-01实施
QB/T1737-2011

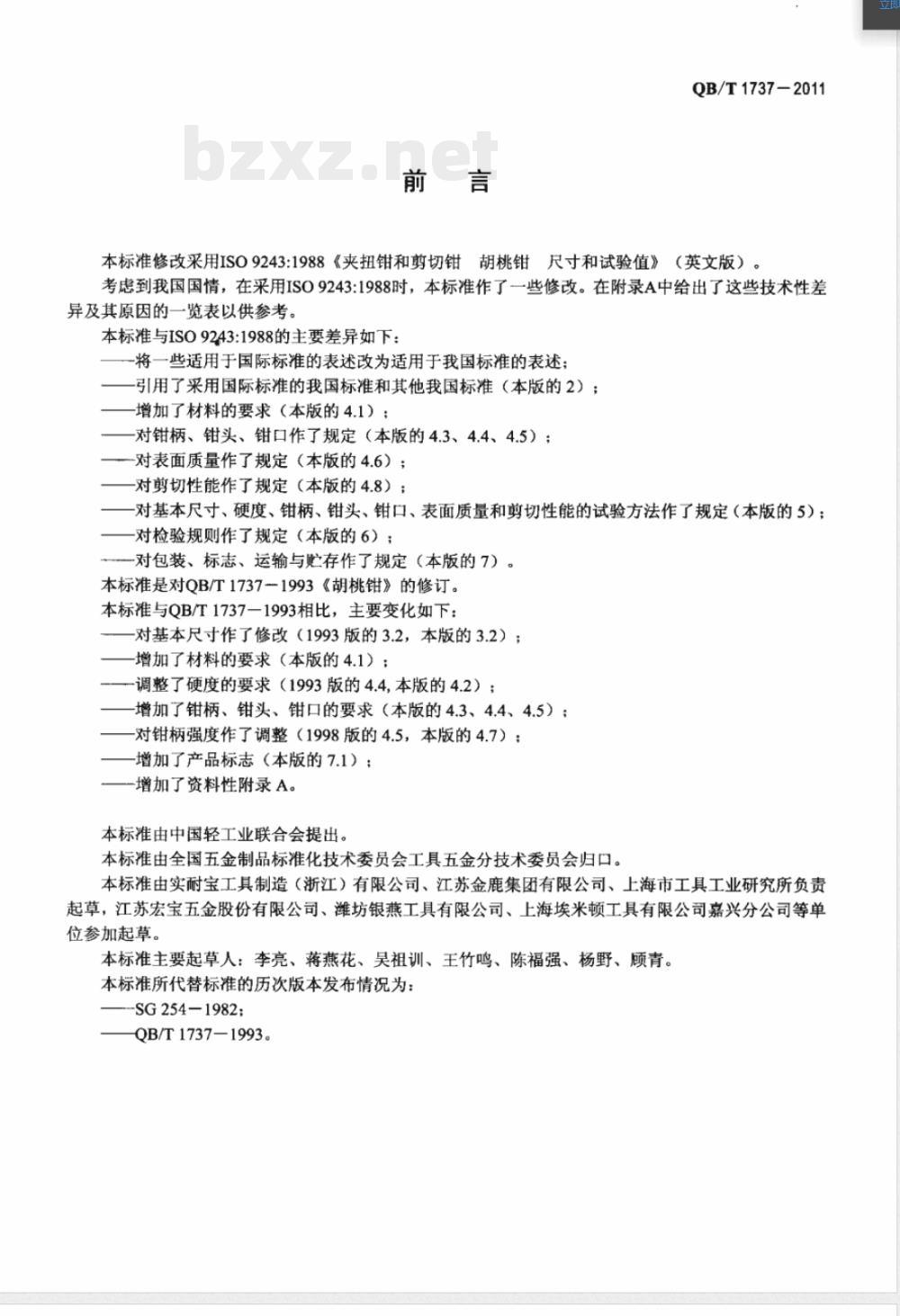

本标准修改采用ISO9243:1988《夹扭钳和剪切钳胡桃钳尺寸和试验值》（英文版）。考虑到我国国情，在采用ISO9243:1988时，本标准作了一些修改。在附录A中给出了这些技术性差异及其原因的一览表以供参考。本标准与ISO9243:1988的主要差异如下：-将一些适用于国际标准的表述改为适用于我国标准的表述；引用了采用国际标准的我国标准和其他我国标准（本版的2）；增加了材料的要求（本版的4.1）；对钳柄、钳头、钳口作了规定（本版的4.3、4.4、4.5）；对表面质量作了规定（本版的4.6）；对剪切性能作了规定（本版的4.8）；一对基本尺寸、硬度、钳柄、钳头、钳口、表面质量和剪切性能的试验方法作了规定（本版的5）；对检验规则作了规定（本版的6）；对包装、标志、运输与贮存作了规定（本版的7）。本标准是对QB/T1737一1993《胡桃钳》的修订。本标准与QB/T1737一1993相比，主要变化如下：对基本尺寸作了修改（1993版的3.2，本版的3.2）；增加了材料的要求（本版的4.1）；一调整了硬度的要求（1993版的4.4，本版的4.2）；增加了钳柄、钳头、钳口的要求（本版的4.3、4.4、4.5）；对钳柄强度作了调整（1998版的4.5，本版的4.7）；增加了产品标志（本版的7.1）；-增加了资料性附录A。
本标准由中国轻工业联合会提出。本标准由全国五金制品标准化技术委员会工具五金分技术委员会归口。本标准由实耐宝工具制造（浙江）有限公司、江苏金鹿集团有限公司、上海市工具工业研究所负责起草，江苏宏宝五金股份有限公司、潍坊银燕工具有限公司、上海埃米顿工具有限公司嘉兴分公司等单位参加起草。
本标准主要起草人：李亮、蒋燕花、吴祖训、王竹鸣、陈福强、杨野、顾青。本标准所代替标准的历次版本发布情况为：-SG254-1982;
QB/T1737-1993。

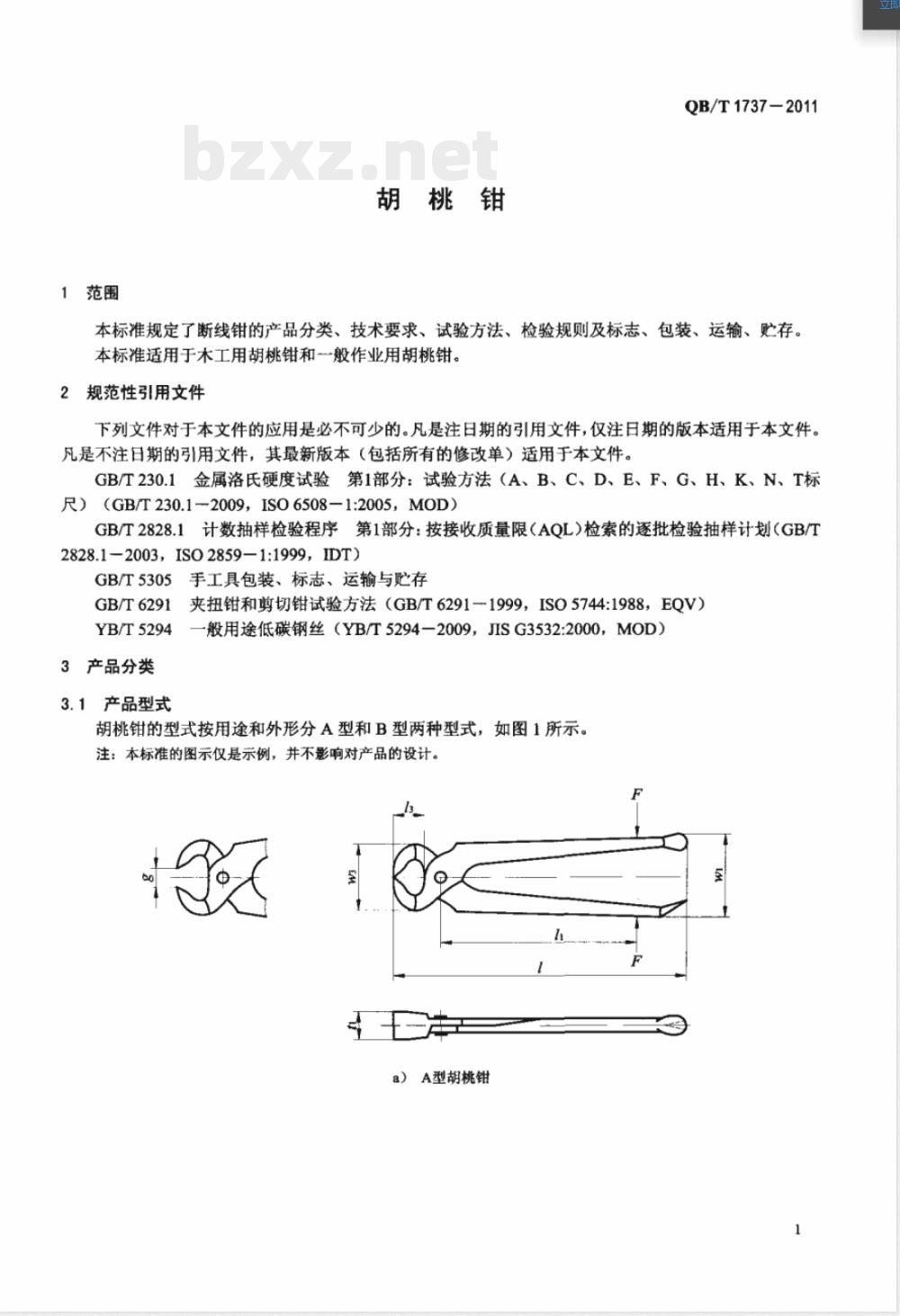

1范围
胡桃钳
QB/T1737-2011
本标准规定了断线钳的产品分类、技术要求、试验方法、检验规则及标志、包装、运输、贮存。本标准适用于木工用胡桃钳和一般作业用胡桃钳。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T230.1金属洛氏硬度试验第1部分：试验方法（A、B、C、D、E、F、G、H、K、N、T标尺）（GB/T230.1-2009，IS06508-1:2005，MOD）GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划（GB/T2828.1-2003，ISO2859-1:1999，IDT)GB/T5305手工具包装、标志、运输与贮存GB/T6291夹扭钳和剪切钳试验方法（GB/T6291一1999，ISO5744:1988，EQV）YB/T5294
3产品分类
3.1产品型式
一般用途低碳钢丝（YB/T5294一2009，JISG3532:2000，MOD）胡桃钳的型式按用途和外形分A型和B型两种型式，如图1所示。注：本标准的图示仅是示例，并不影响对产品的设计。3
a）A型胡桃钳
QB/T1737-2011

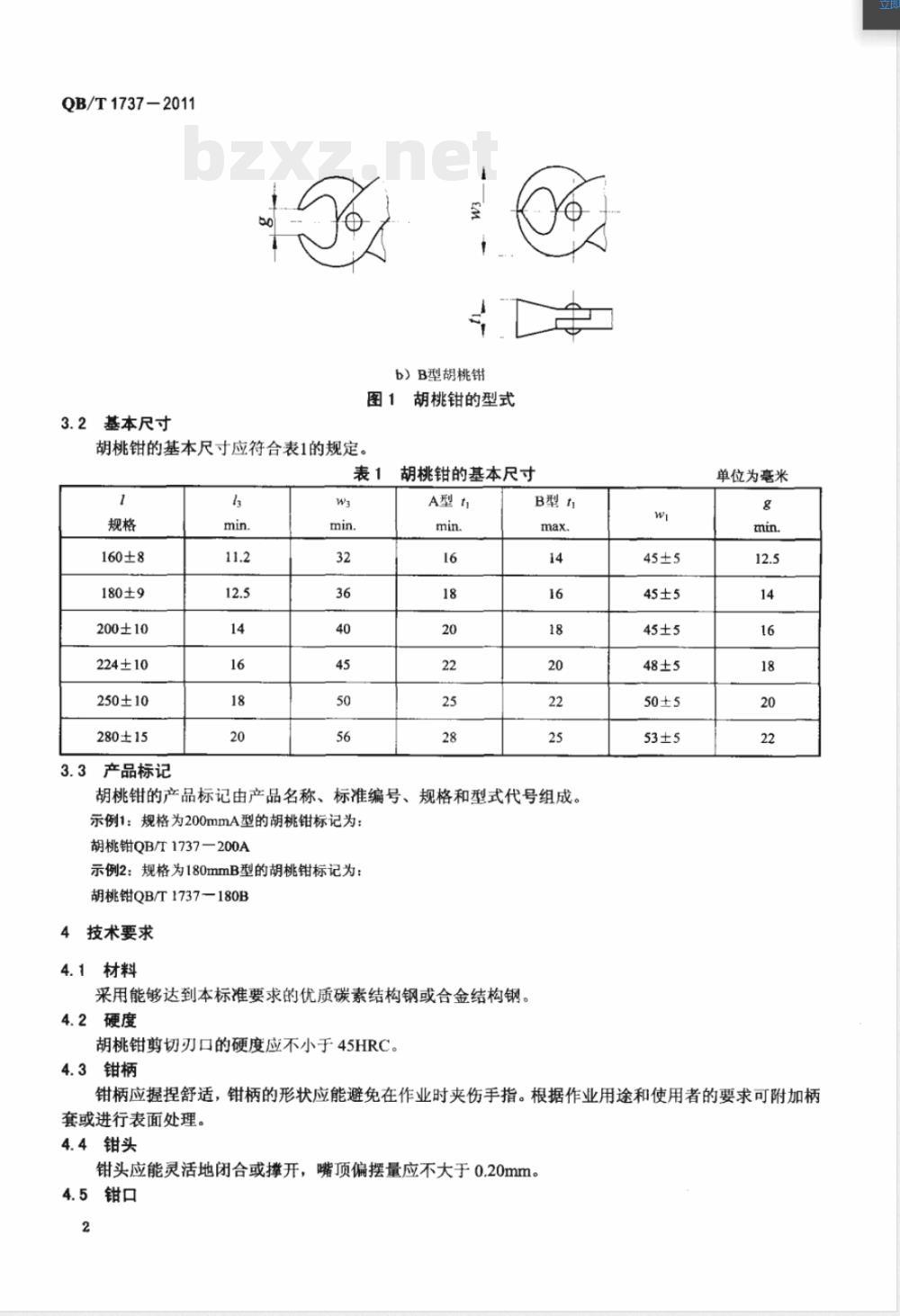

3.2基本尺寸
胡桃钳的基本尺寸应符合表1的规定。b）B型胡桃钳
图1胡桃钳的型式
胡桃钳的基本尺寸
160±8
180±9
200±10
224±10
250±10
280±15
3.3产品标记
胡桃钳的产品标记由产品名称、标准编号、规格和型式代号组成。示例1：规格为200mmA型的胡桃钳标记为：胡桃钳QB/T1737—200A
示例2：规格为180mmB型的胡桃钳标记为：胡桃钳QB/T1737-180B
4技术要求
4.1材料
采用能够达到本标准要求的优质碳素结构钢或合金结构钢。4.2硬度
胡桃钳剪切刃口的硬度应不小于45HRC。4.3钳柄
单位为毫米
钳柄应握捏舒适，钳柄的形状应能避免在作业时夹伤手指。根据作业用途和使用者的要求可附加柄套或进行表面处理。
4.4钳头
钳头应能灵活地闭合或撑开，嘴顶偏摆量应不大于0.20mm。4.5钳口
胡桃钳在紧握钳柄的状态下，不应有肉眼可见的刃口缝隙。4.6表面质量
4.6.1钳体表面不应有裂纹和影响外观的明显的毛刺、凹坑和锈斑等缺陷。4.6.2钳体外形应匀称、平整，不应有影响外观和使用功能的缺陷。4.6.3钳体表面的商标应清晰、完整、且不易消除。4.7钳柄强度
QB/T 1737—2011

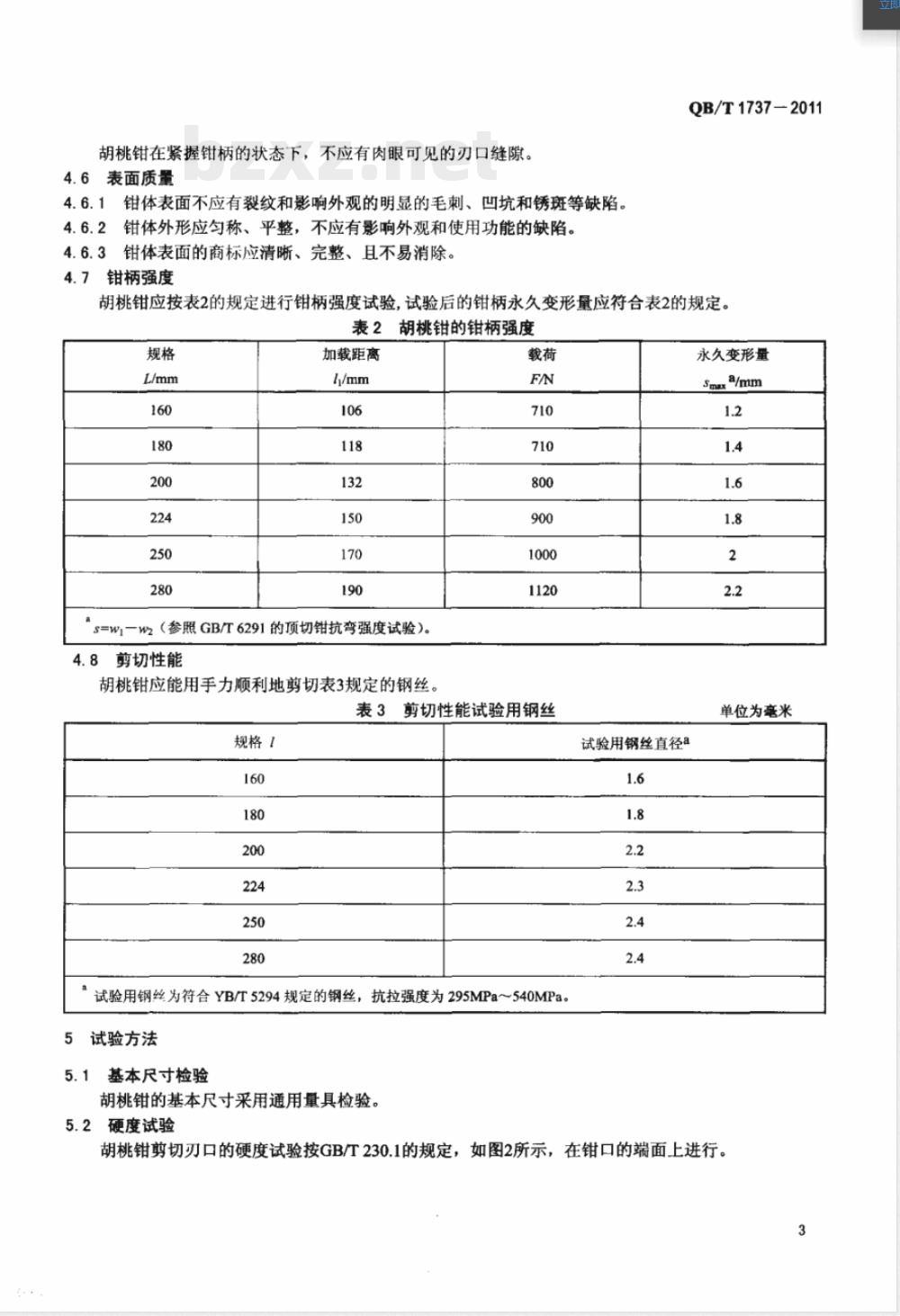

胡桃钳应按表2的规定进行钳柄强度试验，试验后的钳柄永久变形量应符合表2的规定。表2胡桃钳的钳柄强度
加载距离
s=Wi一W2（参照GB/T6291的项切钳抗弯强度试验）。4.8剪切性能
胡桃钳应能用手力顺利地剪切表3规定的钢丝。载荷
表3剪切性能试验用钢丝
规格！
试验用钢丝为符合YB/T5294规定的钢丝，抗拉强度为295MPa～540MPa。5试验方法
5.1基本尺寸检验
胡桃钳的基本尺寸采用通用量具检验。5.2硬度试验
试验用钢丝直径a
永久变形量
Smaxa/mm
单位为毫米
胡桃钳剪切刃口的硬度试验按GB/T230.1的规定，如图2所示，在钳口的端面上进行。3
QB/T1737-2011
5.3钳柄检验
胡桃钳的钳柄用手感和目测检验。5.4钳头检验
图2刃口硬度试验区域
胡桃钳的钳头用手感和目测检验，钳头的嘴顶偏摆量按GB/T6291的试验方法进行。5.5钳口检验
胡桃钳的钳口用手感和目测检验。5.6表面质量检验
胡桃钳的表面质量用手感和目测检验。钳柄强度试验
胡桃钳的钳柄强度试验按照表2的规定，并按GB/T6291的顶切钳抗弯强度试验方法进行。5.8剪切性能试验
胡桃钳的剪切性能试验采用表3规定的试材，用手力在全刃口上连续剪切三次，试验后刃口不应有肉眼可见凹坑、卷刃和崩刃等现象。6检验规则
6.1产品须检验合格后方可出厂，并附有产品合格证。6.2产品的交收检验按GB/T2828.1规定的二次抽样方案逐项进行。产品的不合格分类、检验项目、接收质量限（AQL）和检验水平（IL）按表4的规定。表4抽样方案
不合格分类
检验项目
剪切刃口硬度
钳柄强度
剪切性能
基本尺寸
表面质量
接收质量限（AQL）
检验水平(IL）
6.3对交收检验中发现的不合格品及进行破坏试验后的样本，制造厂应予调换。6.4经检验拒收产品，可由制造厂重新分类修整后，再提交验收。7标志、包装、运输、贮存
7.1产品标志
QB/T1737—2011
在胡桃钳产品上应有固定明晰的产品标志。标志内容包括产品的规格和制造厂商的名称或商标。产品的包装、包装标志、运输与购存7.2
产品的包装、包装标志、运输与贮存按GB/T5305的规定进行。5
QB/T1737-2011
附录A
（资料性附录）
本标准与IS09243：1988技术性差异及其原因表A.1给出了本标准与ISO9243:1988技术性差异及其原因的一览表。表A.1本标准与1S09243:1988技术性差异及其原因本标准章条编号
技术性差异bzxz.net
引用了采用国际标准的我国标准。增加引用了GB/T230.1、GB/T2828.1、GB/T5305、GB/T6291、YB/T5294增加了材料的规定
对钳柄作了规定
对钳头作了规定
对钳口作了规定
对表面质量作了规定
对剪切性能作了规定
对基本尺寸、硬度、钳柄、钳头、钳口、表面质量和剪切性能的试验方法作了规定
对检验规则作了规定
对包装、包装标志、运输与贮存作了规定原因
以适合我国国情和产品现状
以适合我国国情
以适合我国产品现状
以适合我国产品现状
以适合我国产品现状
以适合我国产品现状
以适合我国产品现状
以适合我国产品现有的检测方法以适合我国国情
以适合我国国情
