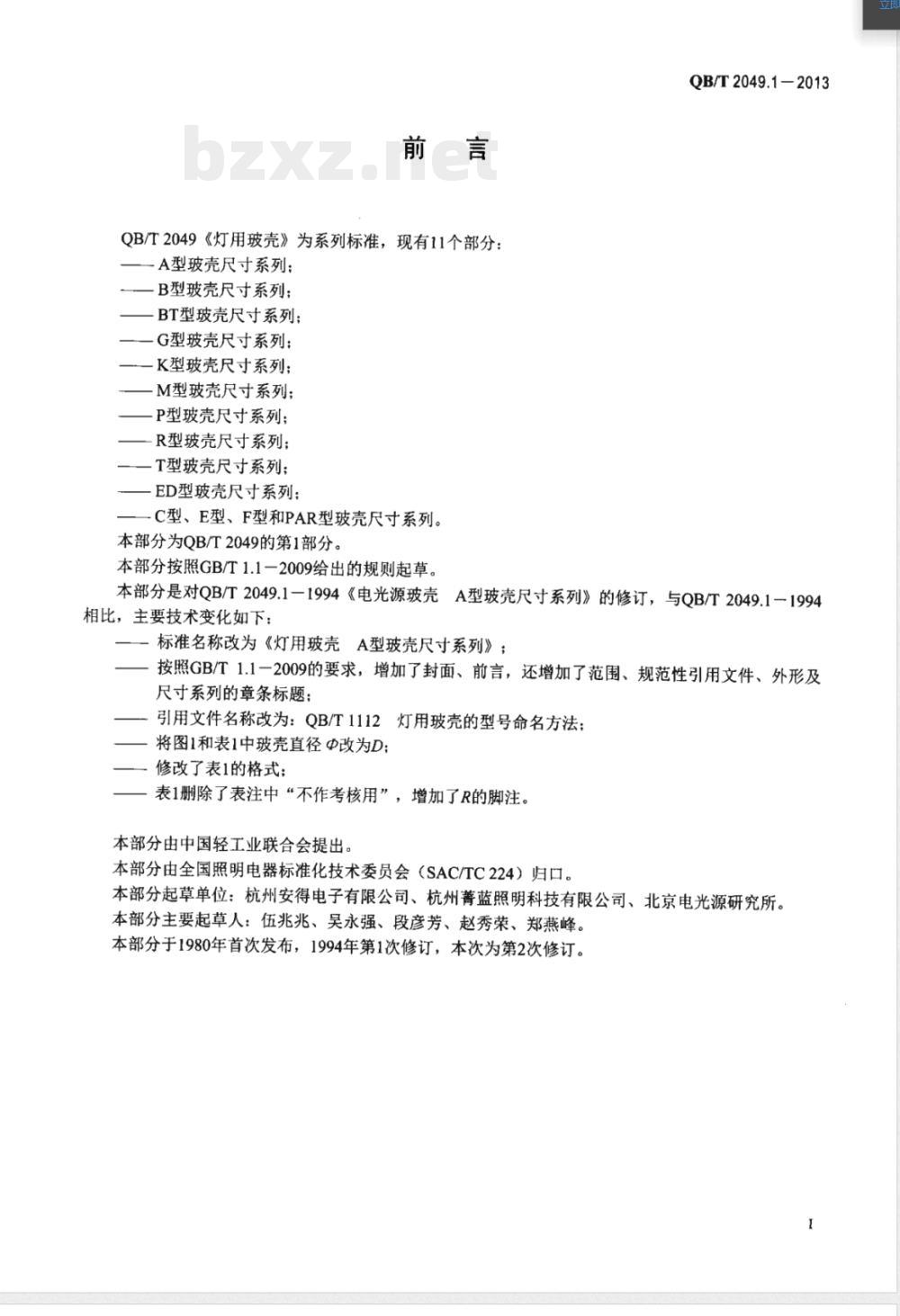

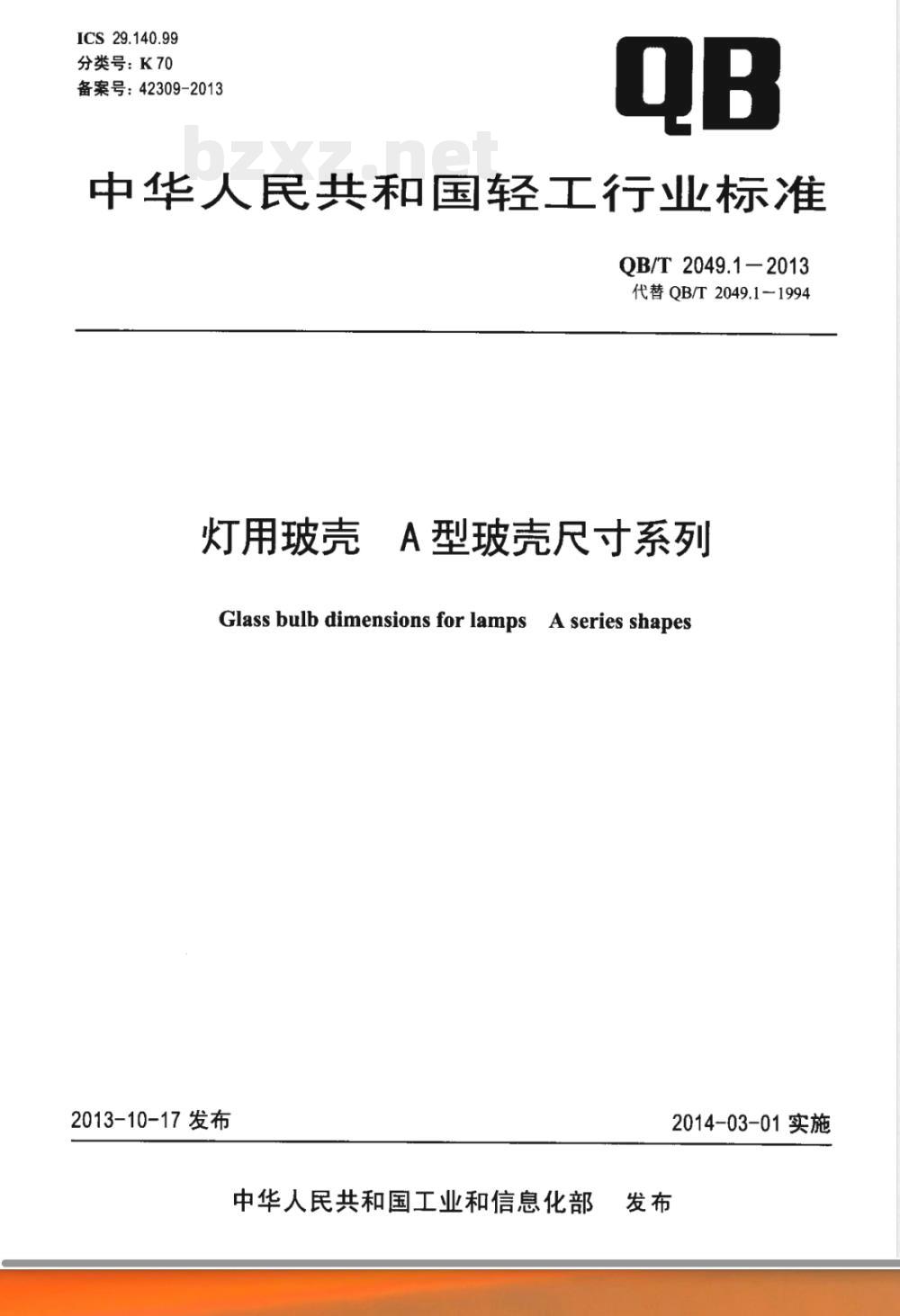

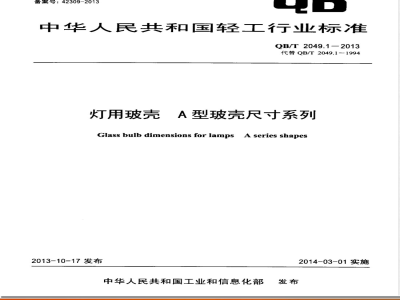

ICS 29.140.99 分类号：K70 备案号：42309-2013 QB 中华人民共和国轻工行业标准 QB/T 2049.1—2013 代替 QB/T 2049.1—1994 A型玻壳尺寸系列 灯用玻壳 Glass bulb dimensions for lamps A series shapes 2013-10-17发布 2014-03-01实施 中华人民共和国工业和信息化部 发布 前言 QB/T 2049《灯用玻壳》为系列标准，共11个部分，包括A型、B型、BT型、G型、K型、M型、P型、R型、T型、ED型以及C型、E型、F型和PAR型玻壳尺寸系列。本部分为第1部分。 本部分按照GB/T 1.1—2009给出的规则起草。 本部分代替QB/T 2049.1—1994《电光源玻壳A型玻壳尺寸系列》。与1994版相比主要变化如下： ——标准名称修改为《灯用玻壳 A型玻壳尺寸系列》； ——增加封面、前言、范围、规范性引用文件等章节结构； ——引用文件修改为QB/T 1112《灯用玻壳的型号命名方法》； ——将图1和表1中直径符号Φ改为D； ——修改表1格式； ——删除“不作考核用”表注，增加R相关脚注说明。 本标准由中国轻工业联合会提出。 本标准由全国照明电器标准化技术委员会（SAC/TC224）归口。 本标准起草单位：杭州安得电子有限公司、杭州菁蓝照明科技有限公司、北京电光源研究所。 本标准主要起草人：伍兆兆、吴永强、段彦芳、赵秀荣、郑燕峰。 本标准于1980年首次发布，1994年第1次修订，本次为第二次修订。 1 范围 本部分规定了A型灯用玻壳的外形及主要尺寸系列。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 QB/T 1112 灯用玻壳的型号命名方法（QB/T 1112—2013，IEC/TR 60887:2010，IDT） 3 外形及尺寸系列 3.1 A型玻壳外形 A型玻壳外形应符合图1的要求。 3.2 A型玻壳尺寸系列 A型玻壳主要尺寸应符合表1规定。 表1 主要尺寸（整理） 型号包括：A25、A30、A35、A40、A45、A50、A55、A60、A65、A70、A75、A80。 主要尺寸参数包括D、d、R、Le等。 ——D尺寸范围约为25±0.5至80±1.0； ——d尺寸范围约为15±0.5至37±1.0； ——R为曲率半径参数，不同型号逐级增大（约25至80）； ——Le为结构长度参数，约65至190。 （注：原表格存在排版错位与OCR断裂，已按结构化方式整理） 中华人民共和国轻工行业标准出版信息 中国轻工业出版社出版发行 地址：北京市东长安街6号 邮编：100740 电话：(010)65241695 网址：http://www.chlip.com.cn Email: club@chlip.com.cn 标准化编辑出版委员会地址：北京市西城区下斜街29号 电话：(010)68049923/24/25 书号：155019.4113 定价：14.00元
