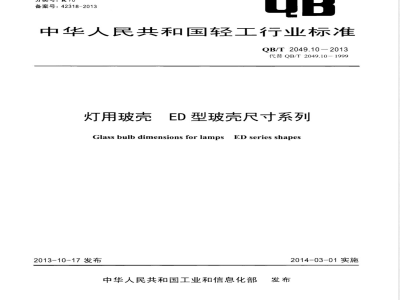

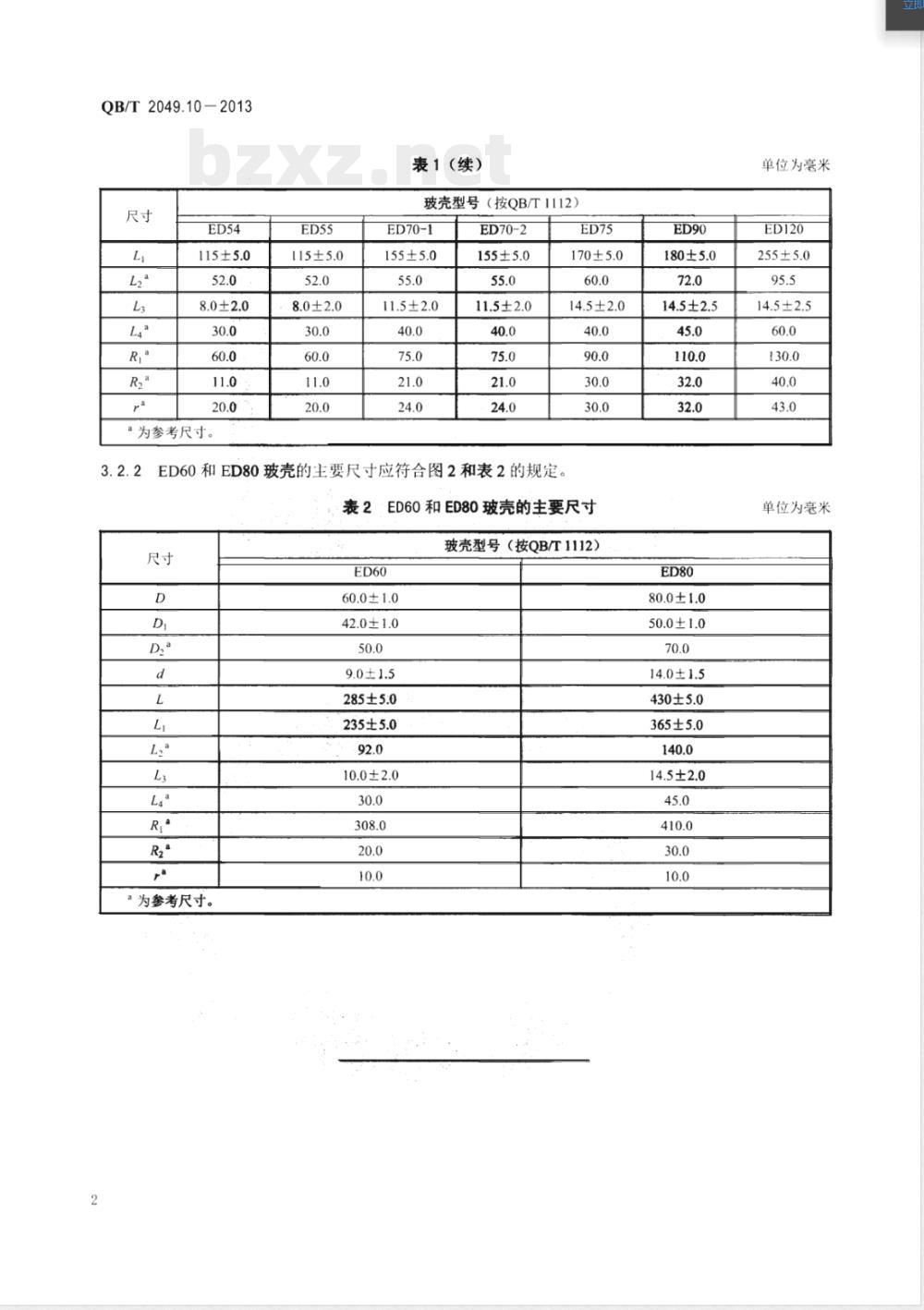

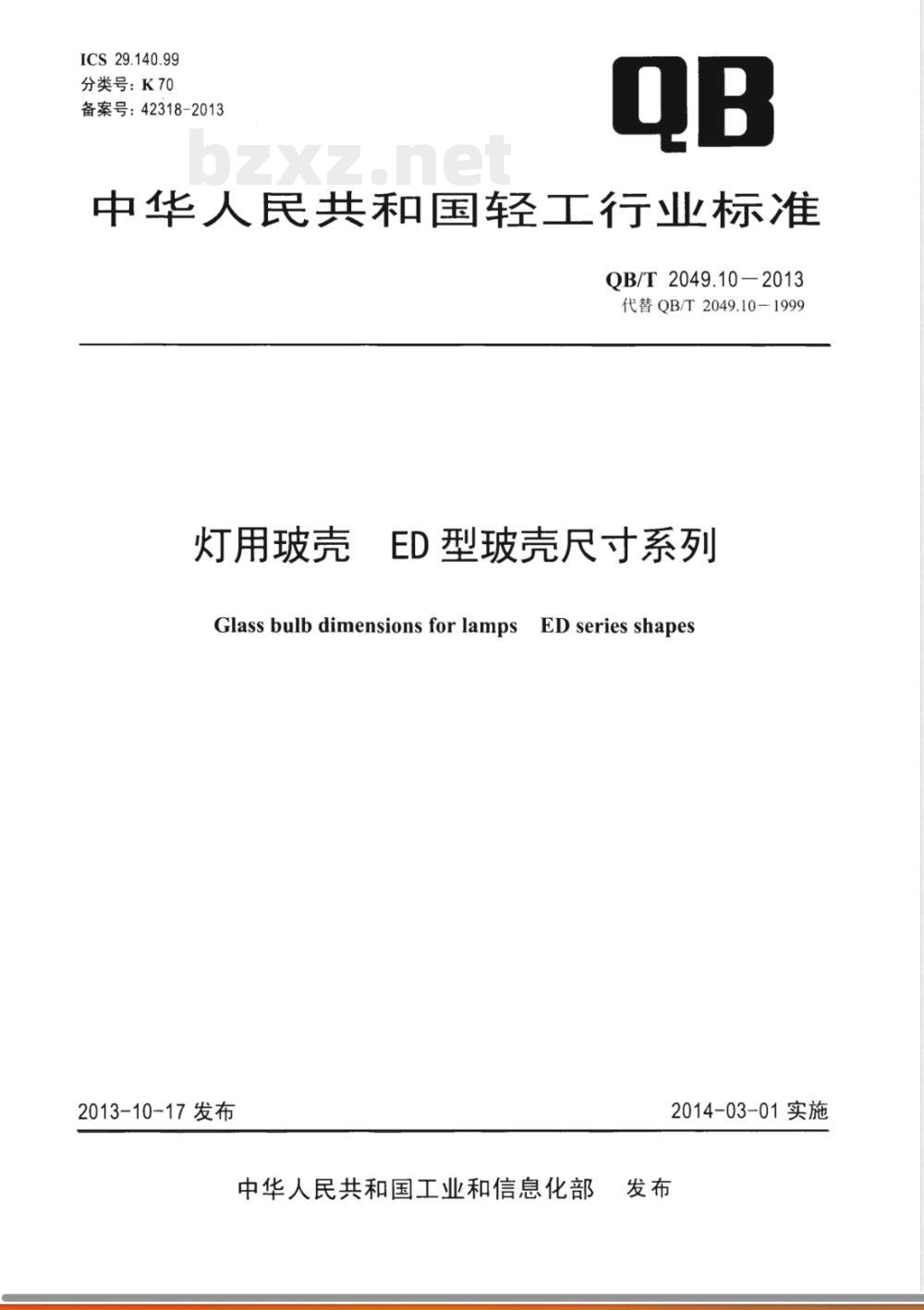

ICS 29.140.99 分类号：K70 备案号：42318-2013 QB 中华人民共和国轻工行业标准 QB/T 2049.10-2013 代替 QB/T 2049.10-1999 灯用玻壳 ED型玻壳尺寸系列 Glass bulb dimensions for lamps ED series shapes 2013-10-17发布 2014-03-01实施 中华人民共和国工业和信息化部 发布 前言 QB/T 2049《灯用玻壳》为系列标准，共11个部分，包括A型、B型、BT型、G型、K型、M型、P型、R型、T型、ED型以及C型、E型、F型和PAR型玻壳尺寸系列。本部分为第10部分。 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替QB/T 2049.10—1999《电光源玻壳ED型玻壳尺寸系列》。与1999版相比主要变化如下： ——标准名称修改为《灯用玻壳 ED型玻壳尺寸系列》； ——调整章节结构，删除“规格系列”内容； ——删除图3并合并图1与图3； ——修改表1格式； ——将“规格”改为“玻壳型号（按QB/T 1112）”； ——增加ED54（细口径）规格并调整ED54为ED55； ——增加表2并调整对应规格； ——删除玻壳厚度St、S2、S3及直径Rs标注与数据。 本标准由中国轻工业联合会提出。 本标准由全国照明电器标准化技术委员会（SAC/TC224）归口。 本标准起草单位：杭州汉光照明有限公司、北京玻璃集团公司、北京电光源研究所。 本标准主要起草人：吴永强、张全胜、王立生、段彦芳、江姗、赵秀荣。 本标准于1999年首次发布，本次为第一次修订。 1 范围 本部分规定了灯用ED型玻壳的外形及主要尺寸系列。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 QB/T 1112 灯用玻壳的型号命名方法（QB/T 1112—2013，IEC/TR 60887:2010，IDT） 3 外形及尺寸系列 3.1 ED型玻壳外形 ED型玻壳外形应符合图1或图2的要求。 3.2 ED型玻壳尺寸系列 3.2.1 ED54、ED55、ED70、ED75、ED90和ED120玻壳主要尺寸应符合图1和表1规定。 表1 主要尺寸（整理） 型号包括：ED54、ED55、ED70-1、ED70-2、ED75、ED90、ED120。 主要尺寸参数：D、D1、D2、d、L等。 ——D尺寸约为54.0±1.0至120±1.0； ——D1尺寸约为32.0±1.0至50.0±1.0； ——D2约为52.0至82.0； ——d尺寸约为9.0±1.5至14.0±1.5； ——L尺寸约为170±5.0至325±5.0。 3.2.2 续表参数（结构尺寸） L1、L2、L3、L4及R、R2、ra等结构参数如下： ——L1约为115±5.0至155±5.0； ——R参数约为30.0至75.0； ——R2及ra为结构曲率与过渡半径参数，不同型号差异明显。 （注：原表格后半部分OCR缺失与错位，已按结构化方式整理）
