QB/T 2049.11-2013
基本信息
标准号： QB/T 2049.11-2013
中文名称：灯用玻壳 C型、E型、F型和PAR型玻壳尺寸系列
标准类别：其他行业标准
英文名称：Glass bulb dimensions for lamps C、E、F and PAR series shapes
标准状态：现行
发布日期：2013-10-17
实施日期：2014-03-01
出版语种：简体中文
下载格式：.pdf .zip
标准分类号
标准ICS号：电气工程>>电灯及有关装置>>29.140.99有关灯的其他标准
中标分类号：电工>>电气照明>>K70电气照明综合
关联标准
替代情况：替代QB/T 2049.11-2006
出版信息
出版社：中国轻工业出版社
页数：6页
标准价格：16.0
出版日期：2014-03-01
相关单位信息
起草人：李晓青、吴永强、陈红梅等
起草单位：德清新明辉电光源有限公司、杭州庄诚进出口有限公司等
归口单位：全国照明电器标准化技术委员会（SAC/TC 224）
提出单位：中国轻工业联合会
发布部门：中华人民共和国工业和信息化部
主管部门：全国照明电器标准化技术委员会（SAC/TC 224）
标准简介
本部分规定了C型、E型、F型和PAR型灯用玻壳主要规格系列及外形尺寸。
本部分适用于C型、E型、F型和PAR型玻壳尺寸系列。
标准图片预览
标准内容

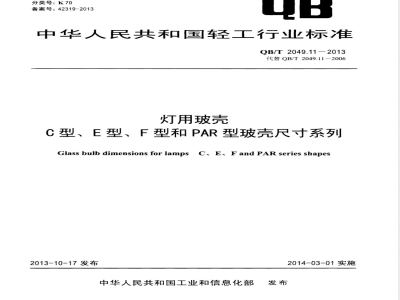

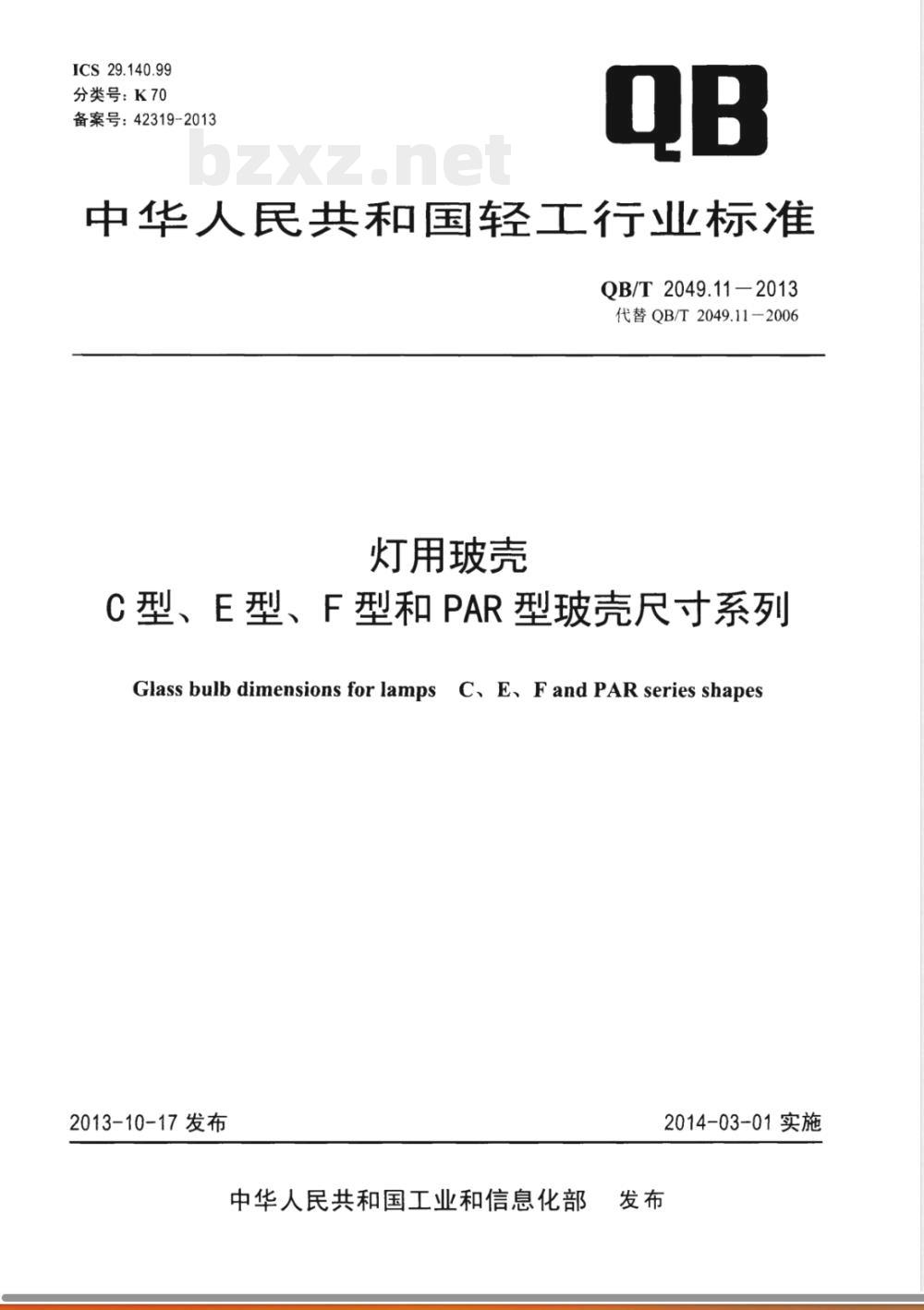

ICS29.140.99
分类号：K70
备案号：42319-2013
中华人民共和国轻工行业标准
QB/T2049.11-2013
代替QB/T2049.11-2006
灯用玻壳
C 型、E 型、F 型和 PAR 型玻壳尺寸系列Glass bulb dimensions for lamps C、 E、 F and PAR series shapes2013-10-17发布
中华人民共和国工业和信息化部2014-03-01实施
QB/T2049《灯用玻壳》为系列标准，现有11个部分：A型玻壳尺寸系列；
B型玻壳尺寸系列；
-BT型玻壳尺寸系列；
G型玻壳尺寸系列：
K型玻壳尺寸系列；
-M型玻壳尺寸系列；
-P型玻壳尺寸系列；
R型玻壳尺寸系列：
T型玻壳尺寸系列；
ED型玻壳尺寸系列：
C型、E型、F型和PAR型玻壳尺寸系列。本部分为QB/T2049的第11部分。本部分按照GB/T1.1一2009给出的规则起草。QB/T2049.11-2013
本部分是对QB/T2049.11－2006《电光源玻壳C型、E型、F型和PAR型玻壳尺寸系列》的修订，与QB/T2049.11一2006相比，主要技术变化如下：标准名称改为《灯用玻壳C型、E型、F型和PAR型玻壳尺寸系列》；引用文件名称改为：QB/T1112灯用玻壳的型号命名方法；为了与QB/T2049玻壳尺寸系列标准格式一致，将“3规格系列及主要尺寸”改为“3外形及尺寸系列”：
修改表1、表2和表3的格式，重新排版；并在表1、表2、表3和表4中玻壳型号下增加“（按QB/T1112）”；
将3.3.1中“F型玻壳只有F35一种规格”改为“F型玻壳给出CF35-种规格”；表3中型号命名改为CF：
删除了图4，将图3和图4合并为图3：将表4中注：“括号中的玻壳直径的单位是用1/8英寸的倍数表示。这种作法不提倡。”改为“括号中的玻壳直径为英制”
本部分由中国轻工业联合会提出。本部分由全国照明电器标准化技术委员会（SAC/TC224）归口。本部分起草单位：德清新明辉电光源有限公司、杭州庄诚进出口有限公司、杭州菁蓝照明科技有限公司、北京电光源研究所。
本部分主要起草人：李晓青、吴永强、陈红梅、钱芳、赵秀荣、江姗、段彦芳。本部分于2006年首次发布，本次为第1次修订。1范围
QB/T 2049.11-2013
灯用玻壳
C型、E型、F型和PAR型玻壳尺寸系列本部分规定了灯用C型、E型、F型和PAR型玻壳.主要规格系列及外形尺寸2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仪注期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件QB/T1112灯用玻壳的型号命名方法（QB/T1112—2013.IEC/TR60887：2010，IDT）3外形及尺寸系列
3.1C型玻壳外形
3.1.1玻壳外形
C型玻壳外形应符合图1的要求
图1C型玻壳外形
2尺寸系列
C型玻壳尺寸系列和主要尺寸应符合表1的规定，QB/T2049.11-2013
玻壳型号
（按QB:T1112）
3.2E型玻壳
3.2.1玻壳外形
110±2
101±2
110±2
E型玻壳外形应符合图2的要求。3.2.2尺寸系列
表1C型玻壳主要尺寸
E27:24±0.5
E14:20±0.5
图2·E型玻壳外形
E型玻壳尺寸系列和主要尺寸应符合表2的规定。2
单位为毫米
玻壳型号
（按QB/T1112）免费标准下载网bzxz
3.3F型玻壳尺寸系列
3.3.1玻壳外形
F型玻壳给出CF35一种
3.3.2尺寸系列
表2E型玻壳主要尺寸
型玻壳外形
CF型玻壳尺寸系列和主要尺寸应符合表3的规定。表3CF型玻壳主要尺寸
玻壳型号
（按QB/T1112）
E27:24±0.5
E14:17±0.5
110±2
QB/T2049.11-2013
单位为毫米
单位为毫米
QB/T2049.11-2013
3.4PAR型玻壳
3.4.1玻壳外形
PAR型玻壳外形应
3.4.2尺寸系列
图4PAR型玻壳外形
PAR型玻壳尺寸系列和主要尺寸应符合表4的规定表4
玻壳型号
（按QB/T1112）
PAR50（PAR16）a
PAR63（PAR20）a
PAR95L（PAR30）
PAR95S（PAR30）)a
PAR114（PAR36）a
PAR121（PAR38）a
括号中型号的玻壳直径为英制。a
PAR型玻壳主要尺寸
单位为毫米
QB/T 2049.11-2013
中华人民共和国
轻工行业标准
灯用玻壳
C型、E型、F型和PAR型玻壳尺寸系列QB/T 2049.11-2013
中国轻工业出版社出版发行
地址：北京东长安街6号
邮政编码：100740
发行电话：(010)65241695
网址：http：//www.chlip.com.cnEmail:club@chlip.com.cn
轻工业标准化编辑出版委员会编辑地址：北京西城区下斜街29号
邮政编码：100053
电话：（010)68049923/24/25
版权所有侵权必究
书号：155019.4123
印数：1-200册
定价：16.00元
