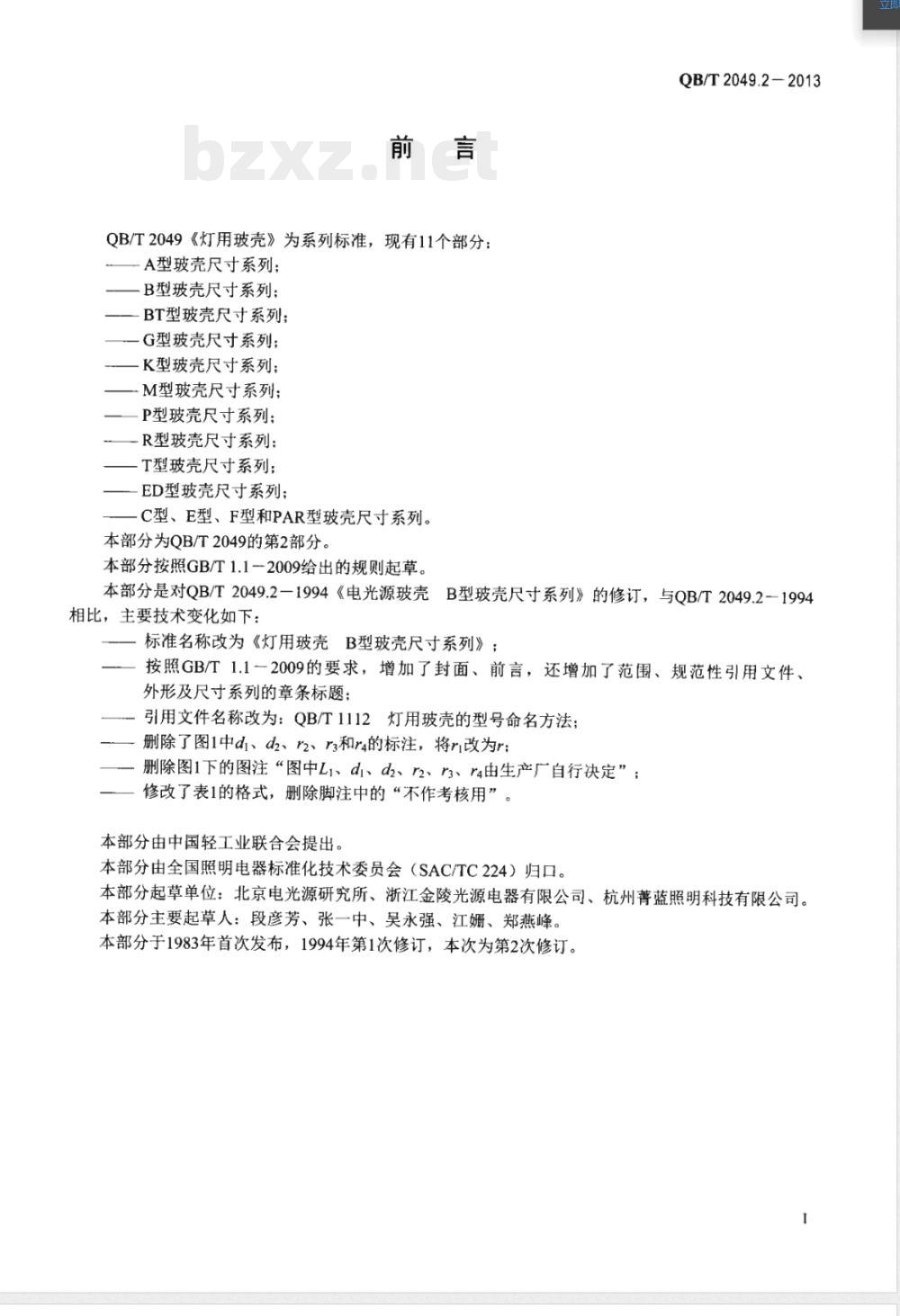

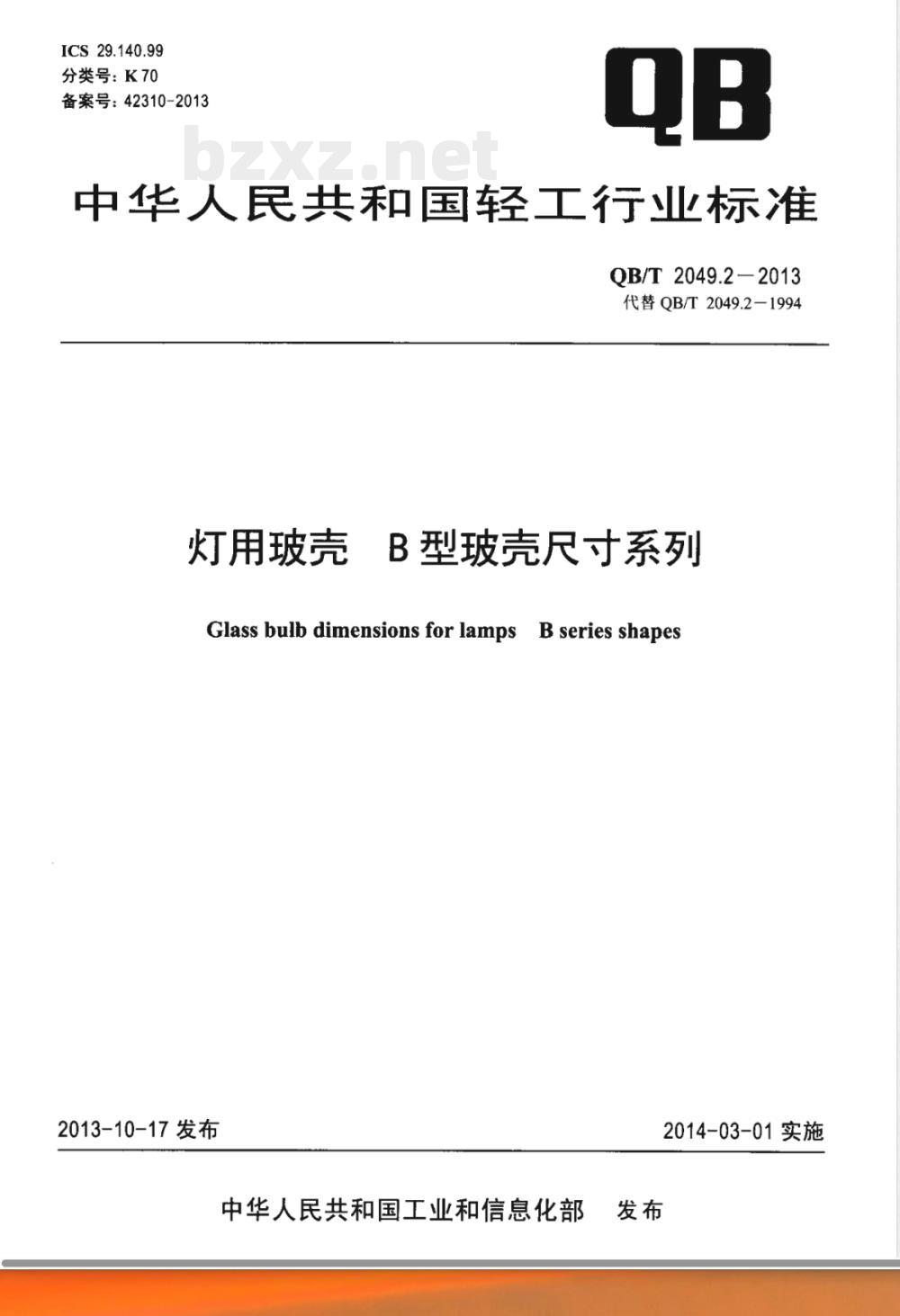

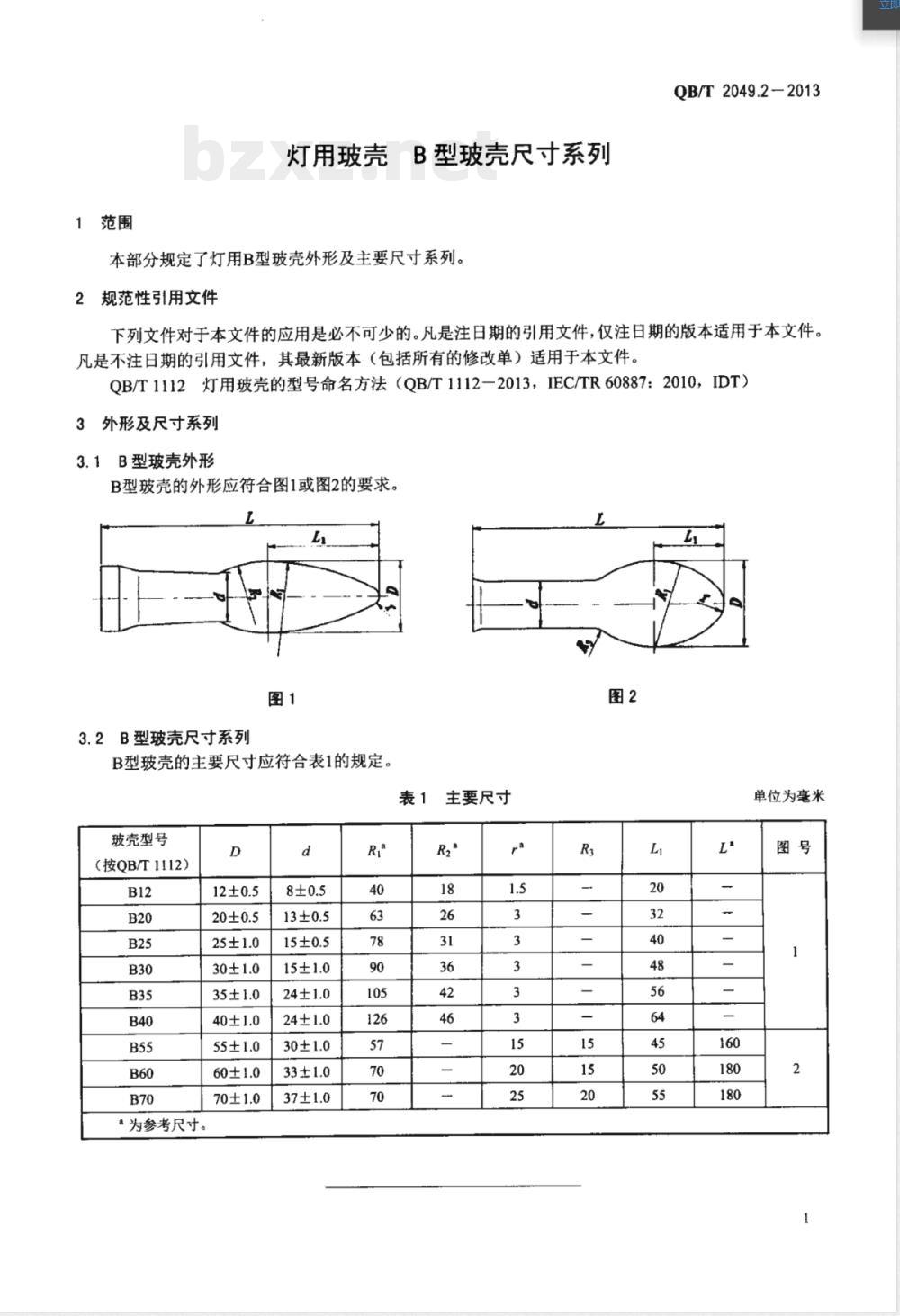

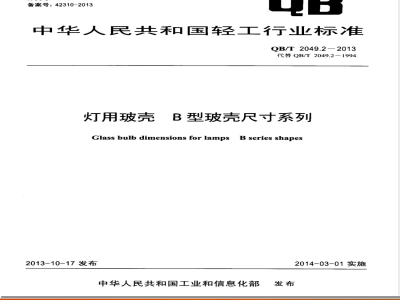

ICS 29.140.99 分类号：K70 备案号：42310-2013 QB 中华人民共和国轻工行业标准 QB/T 2049.2-2013 代替 QB/T 2049.2-1994 灯用玻壳 B型玻壳尺寸系列 Glass bulb dimensions for lamps B series shapes 2013-10-17发布 2014-03-01实施 中华人民共和国工业和信息化部 发布 前言 QB/T 2049《灯用玻壳》为系列标准，共11个部分，包括A型、B型、BT型、G型、K型、M型、P型、R型、T型、ED型以及C/E/F/PAR型玻壳尺寸系列。本部分为第2部分。 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替QB/T 2049.2—1994《电光源玻壳B型玻壳尺寸系列》。与1994版相比主要变化如下： ——标准名称修改为《灯用玻壳 B型玻壳尺寸系列》； ——增加封面、前言、范围、规范性引用文件等章节结构； ——引用文件修改为QB/T 1112《灯用玻壳的型号命名方法》； ——删除图1中d1、d2、r2、r3、r4标注，r1改为r； ——删除图1下关于参数由生产厂自行决定的说明； ——修改表1格式，删除“不作考核用”脚注内容。 本标准由中国轻工业联合会提出。 本标准由全国照明电器标准化技术委员会（SAC/TC224）归口。 本标准起草单位：北京电光源研究所、浙江金陵光源电器有限公司、杭州菁蓝照明科技有限公司。 本标准主要起草人：段彦芳、张一中、吴永强、江娜、郑燕峰。 本标准于1983年首次发布，1994年第1次修订，本次为第2次修订。 1 范围 本部分规定了灯用B型玻壳的外形及主要尺寸系列。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 QB/T 1112 灯用玻壳的型号命名方法（QB/T 1112-2013，IEC/TR 60887:2010，IDT） 3 外形及尺寸系列 3.1 B型玻壳外形 B型玻壳的外形应符合图1或图2的要求。 （原文图1、图2为结构示意图，OCR未完整还原） 3.2 B型玻壳尺寸系列 B型玻壳主要尺寸应符合表1规定。 表1 主要尺寸（整理） 型号包括：B12、B20、B25、B30、B35、B40、B55、B60、B70。 主要尺寸参数：D、d、Ra、R2a、a、R3、L等。 尺寸范围概述如下： ——D尺寸约为12±0.5至70±1.0； ——d尺寸约为8±0.5至37±1.0； ——Ra、R2a为曲率相关参数，不同型号差异明显； ——a为辅助尺寸参数，范围约1.5至25； ——L为结构长度参数，不同型号约20至180不等。 注：原表格存在OCR识别错位与缺失，已按结构化方式整理为参数说明。 （附：出版信息） 中国轻工业出版社出版发行 地址：北京市东长安街6号 邮编：100740 电话：(010)65241695 网址：http://www.chlip.com.cn Email: club@chlip.com.cn 标准化编辑出版委员会地址：北京市西城区下斜街29号 电话：(010)68049923/24/25 书号：155019.4114 定价：14.00元
