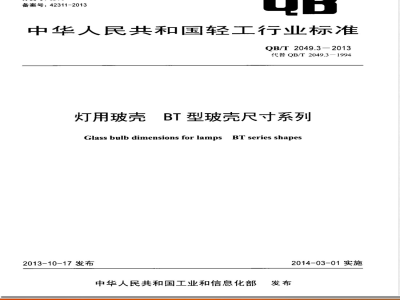

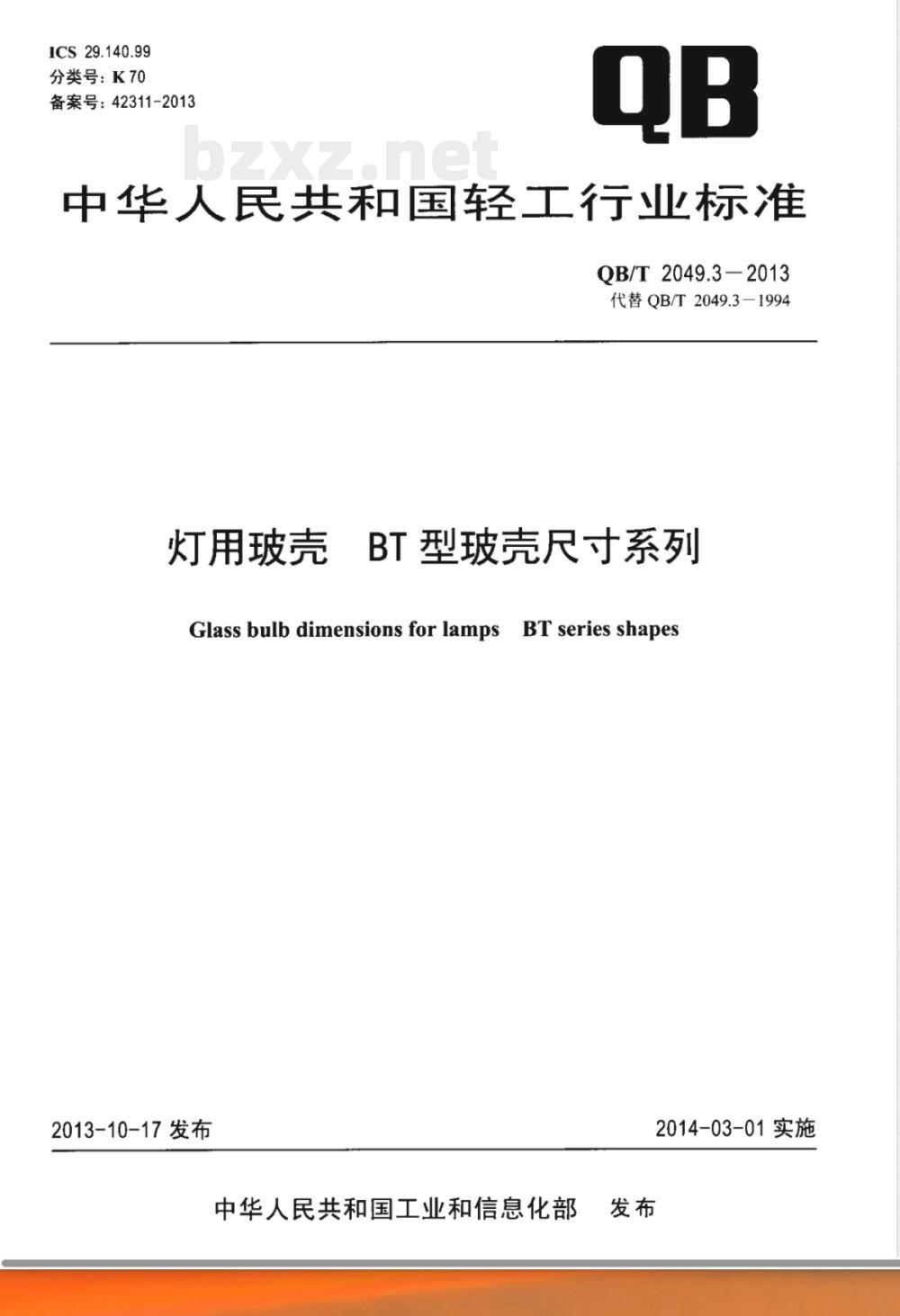

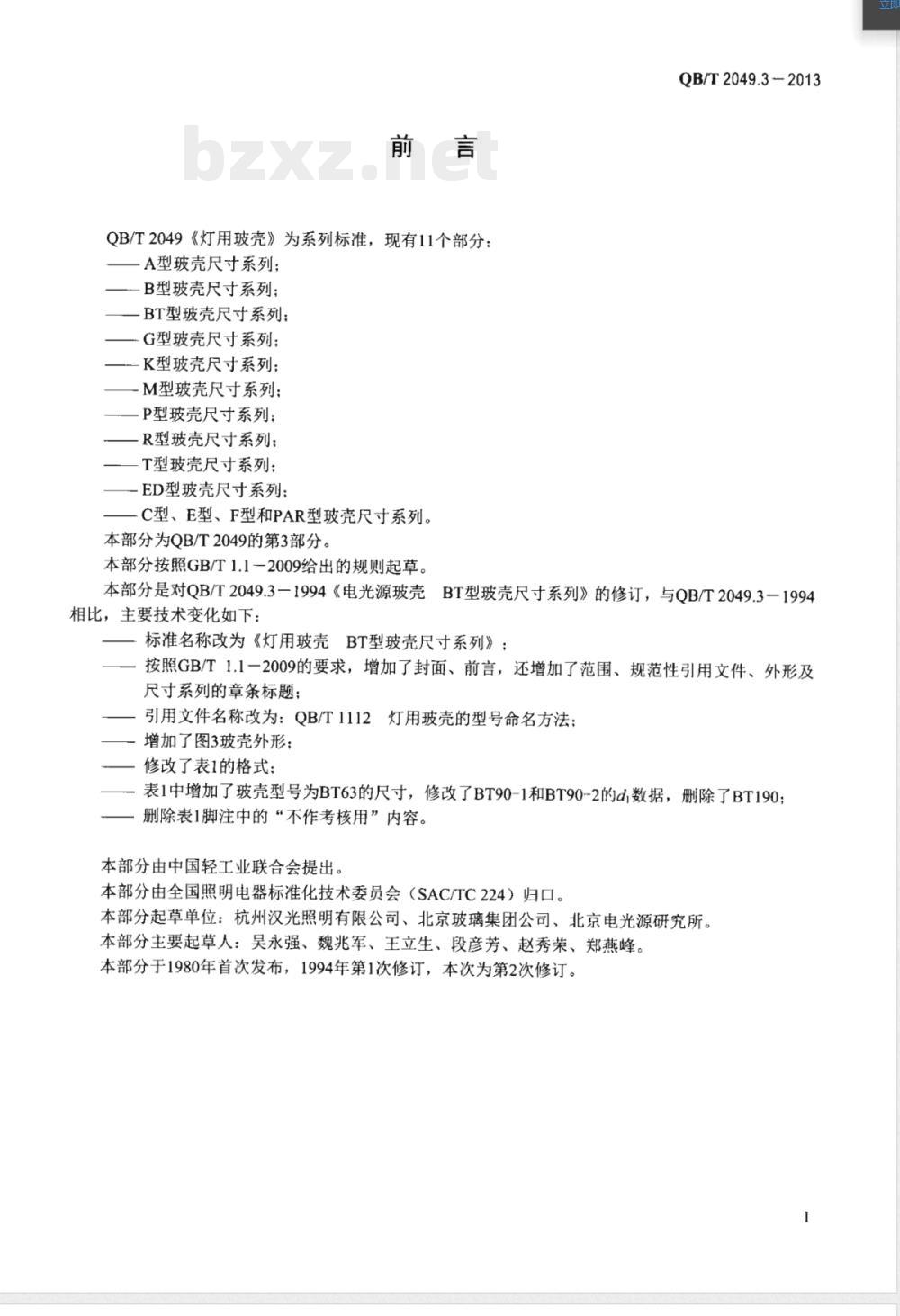

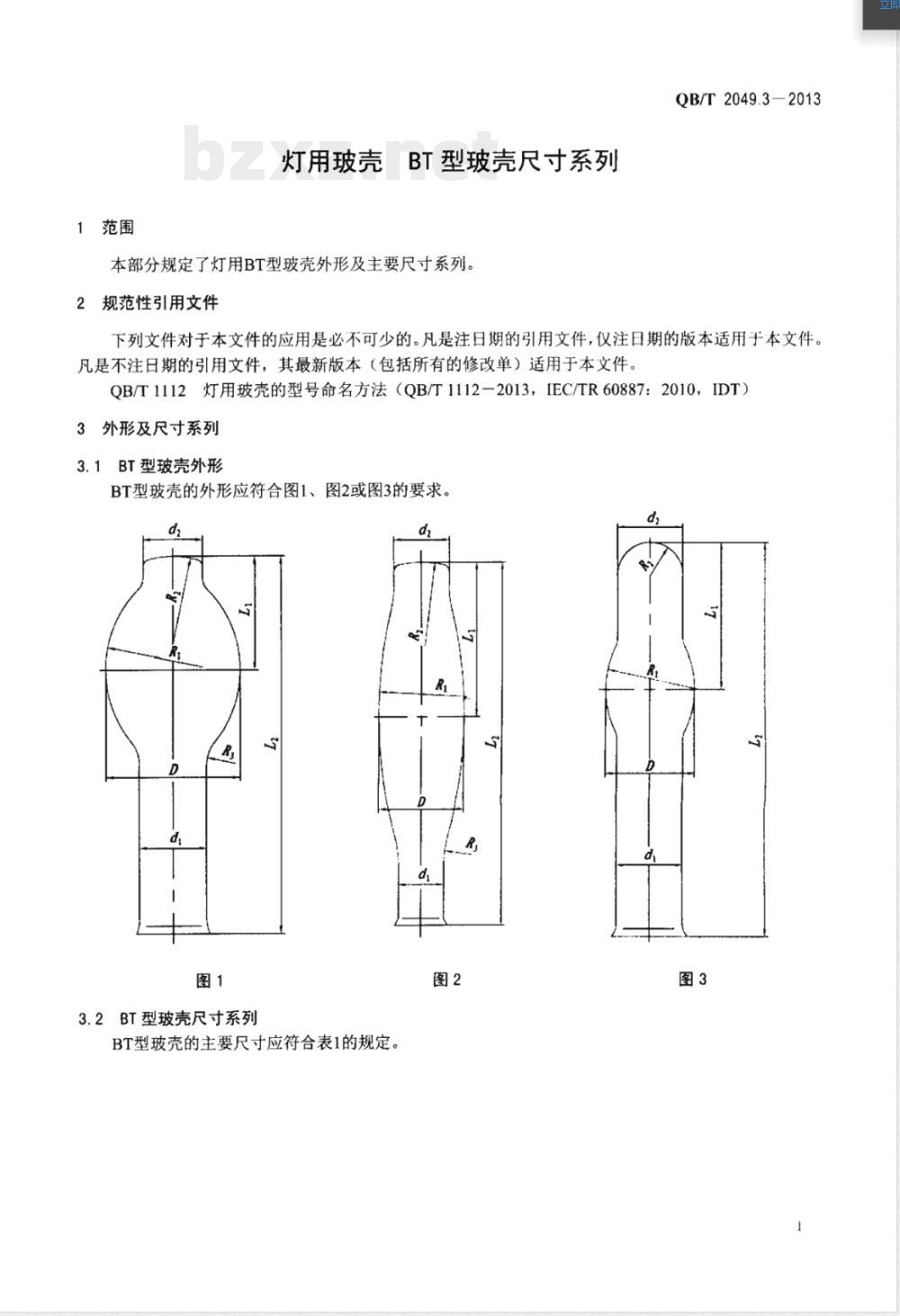

ICS 29.140.99 分类号：K70 备案号：42311-2013 QB 中华人民共和国轻工行业标准 QB/T 2049.3-2013 代替 QB/T 2049.3-1994 灯用玻壳 BT型玻壳尺寸系列 Glass bulb dimensions for lamps BT series shapes 2013-10-17发布 2014-03-01实施 中华人民共和国工业和信息化部 发布 前言 QB/T 2049《灯用玻壳》为系列标准，共11个部分，包括A型、B型、BT型、G型、K型、M型、P型、R型、T型、ED型以及C/E/F/PAR型玻壳尺寸系列。本部分为第3部分。 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替QB/T 2049.3—1994《电光源玻壳BT型玻壳尺寸系列》。与1994版相比主要变化如下： ——标准名称修改为《灯用玻壳 BT型玻壳尺寸系列》； ——增加封面、前言、范围、规范性引用文件等章节结构； ——引用文件修改为QB/T 1112《灯用玻壳的型号命名方法》； ——增加玻壳外形图示（图3）； ——修改表1格式； ——增加BT63型号尺寸； ——修改BT90-1、BT90-2的d2数据； ——删除BT190型号； ——删除表注中“不作考核用”内容。 本标准由中国轻工业联合会提出。 本标准由全国照明电器标准化技术委员会（SAC/TC224）归口。 本标准起草单位：杭州汉光照明有限公司、北京玻璃集团公司、北京电光源研究所。 本标准主要起草人：吴永强、魏兆军、王立生、段彦芳、赵秀荣、郑燕峰。 本标准于1980年首次发布，1994年第一次修订，本次为第二次修订。 1 范围 本部分规定了灯用BT型玻壳的外形及主要尺寸系列。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 QB/T 1112 灯用玻壳的型号命名方法（QB/T 1112-2013，IEC/TR 60887:2010，IDT） 3 外形及尺寸系列 3.1 BT型玻壳外形 BT型玻壳外形应符合图1、图2或图3要求。 （图1、图2、图3为外形结构示意图，原文OCR未完整还原图形内容） 3.2 BT型玻壳尺寸系列 BT型玻壳主要尺寸应符合表1规定。 表1 主要尺寸（整理） 玻壳型号包括：BT46、BT55、BT60、BT62、BT63、BT65、BT70、BT75、BT80、BT90-1、BT90-2、BT100-1、BT100-2、BT110、BT120-1、BT120-2、BT150、BT180、BT200。 主要尺寸参数包括：a（参考尺寸）、d、d2、R、R2、R3等。 尺寸范围概述如下： ——a尺寸范围约为46±1.0至200±2.0； ——d尺寸范围约为28至87，部分型号存在33±1.0、50±2.0、60±2.0等规格； ——d2尺寸范围约为28至50及部分更高规格； ——R参数范围较大，部分型号如BT180、BT200达到较高曲率尺寸； ——R2、R3为结构过渡及曲率相关参数，不同型号差异明显。 注：原表格存在OCR识别缺失与错位情况，已按结构化方式整理为规格描述形式。
