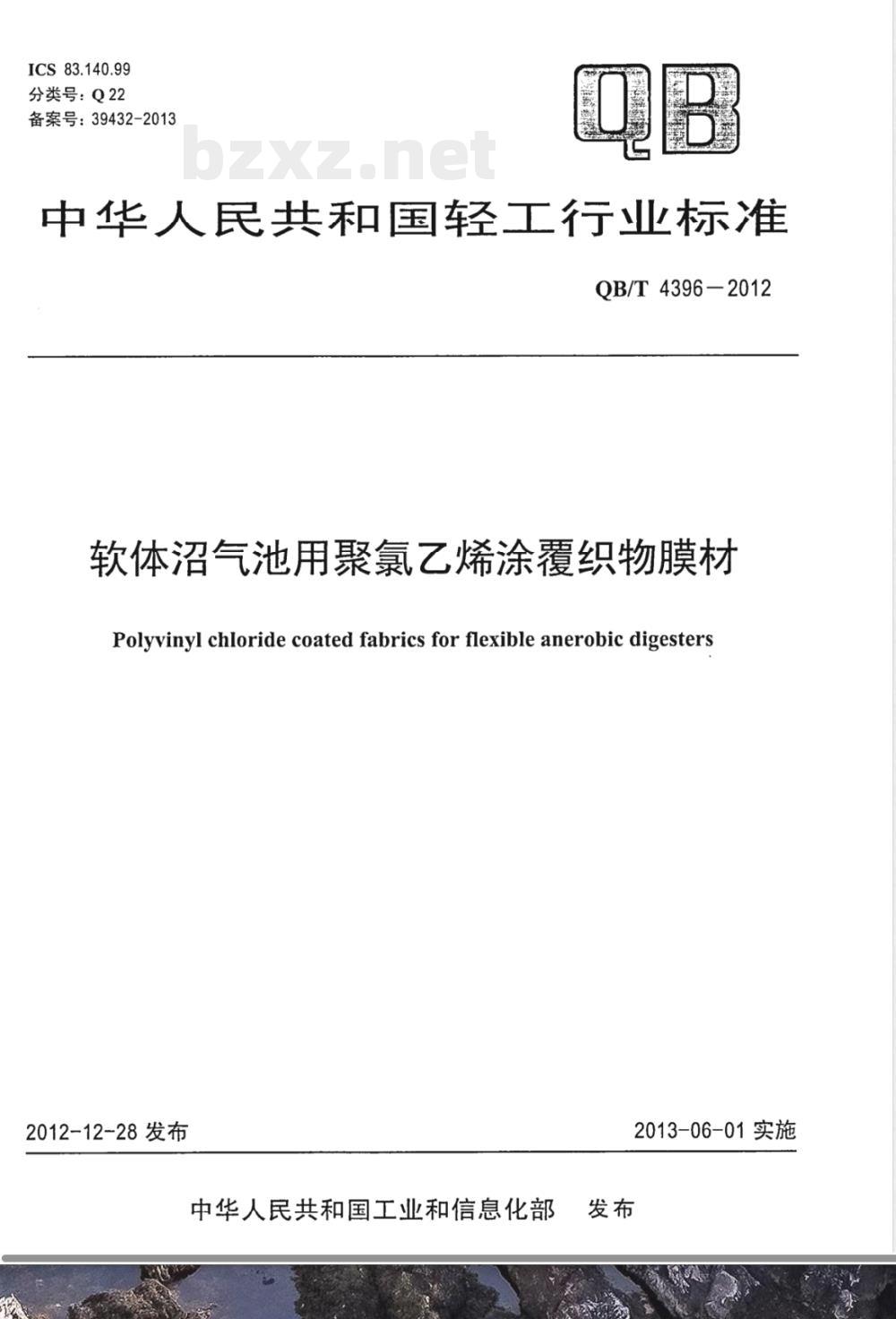

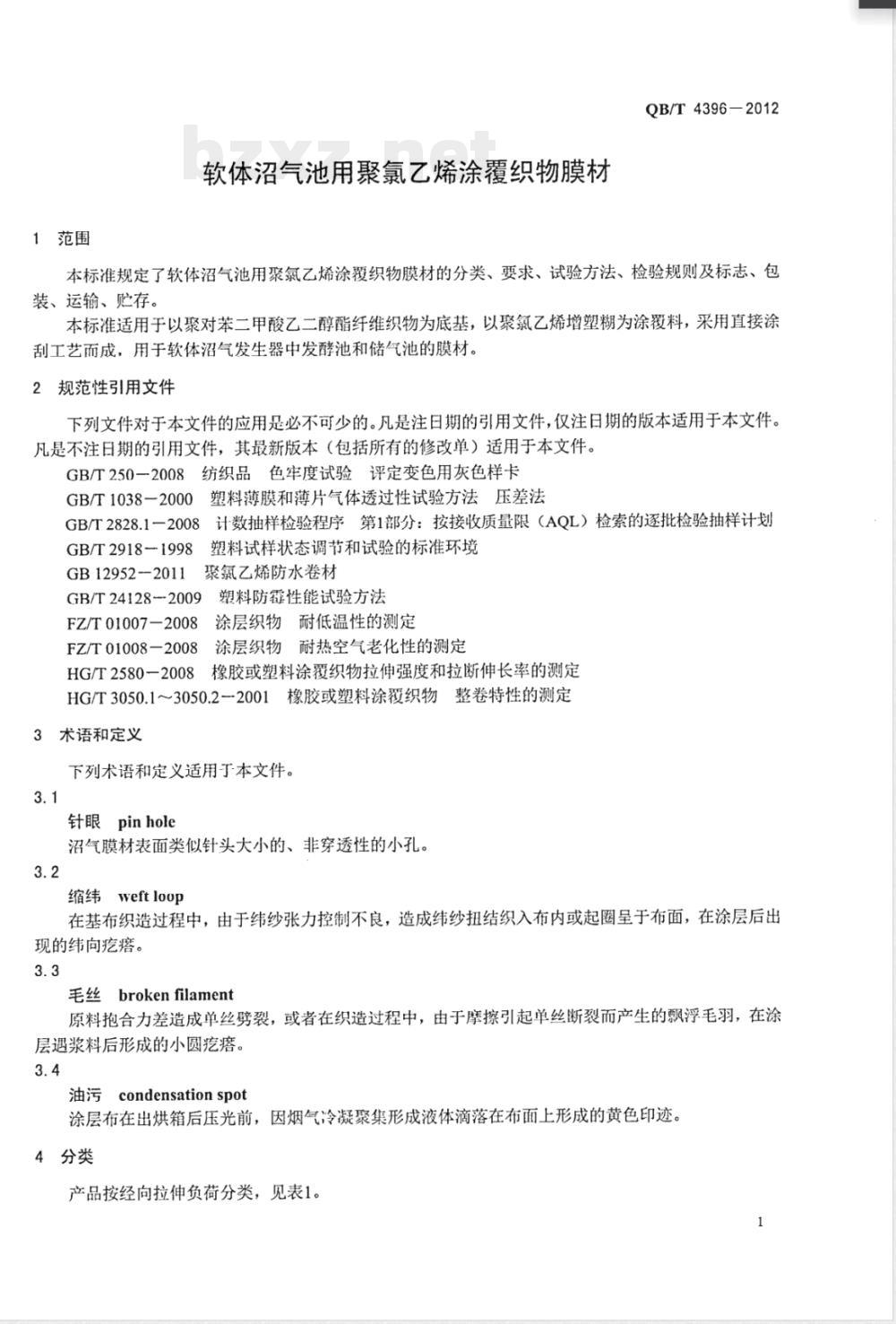

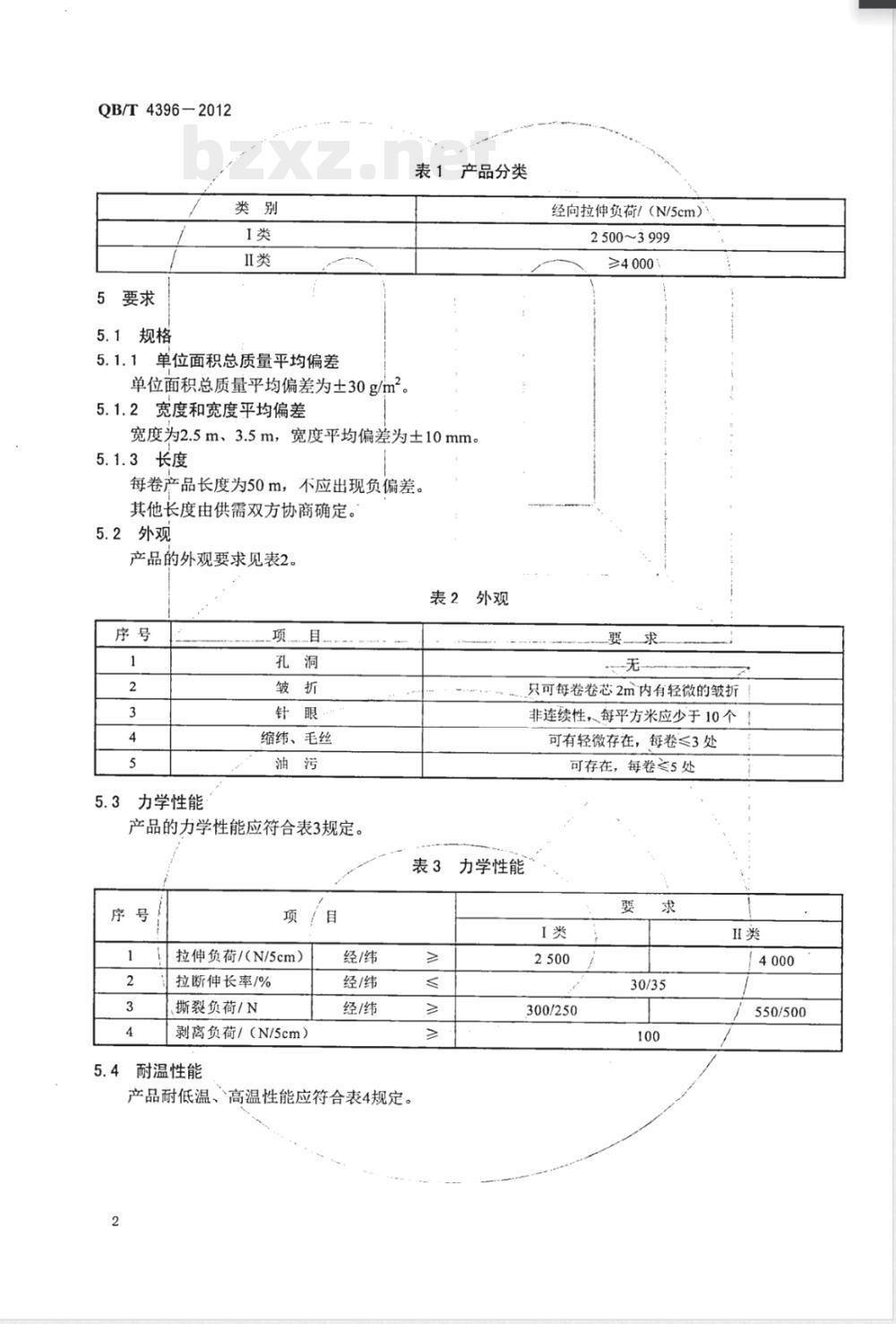

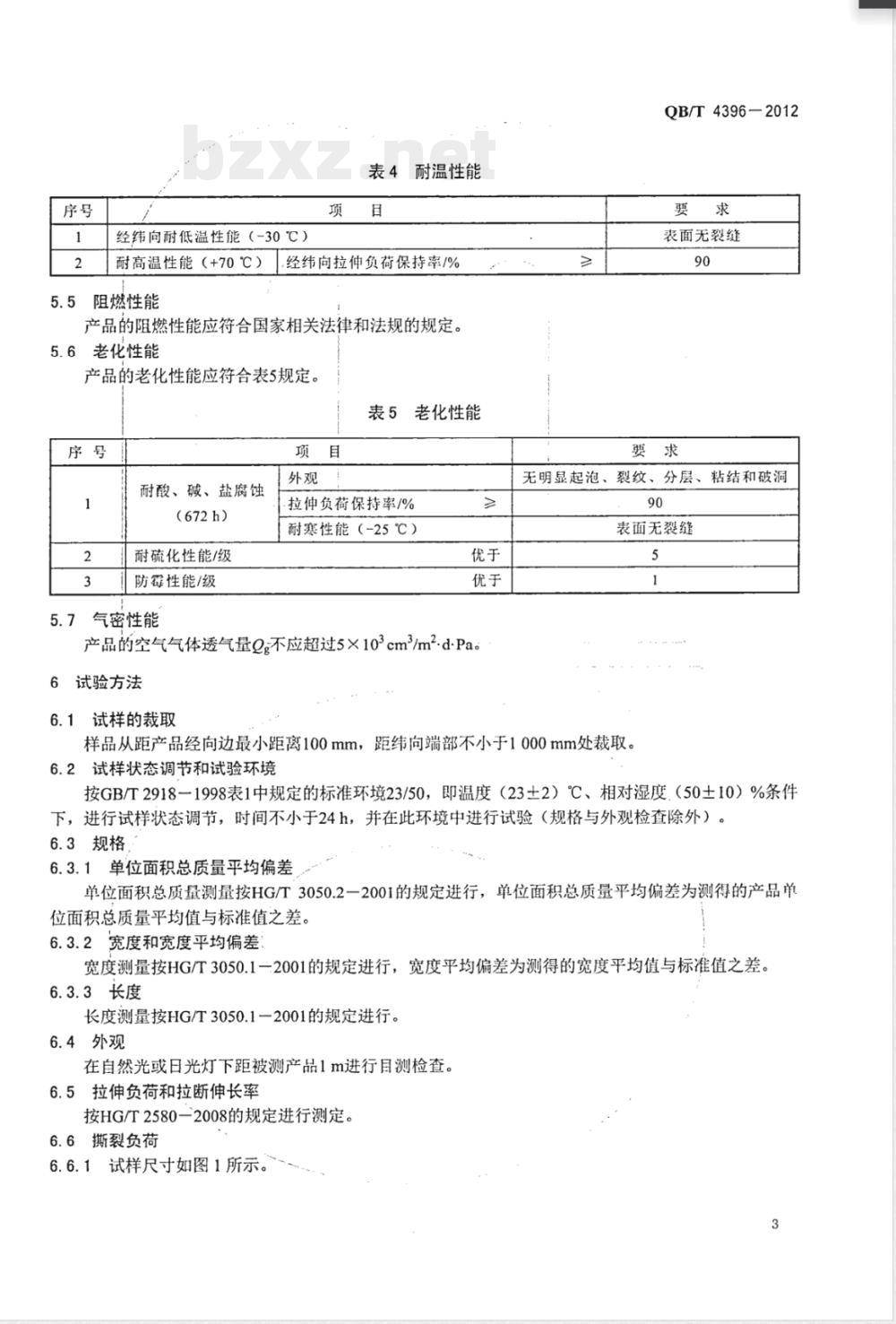

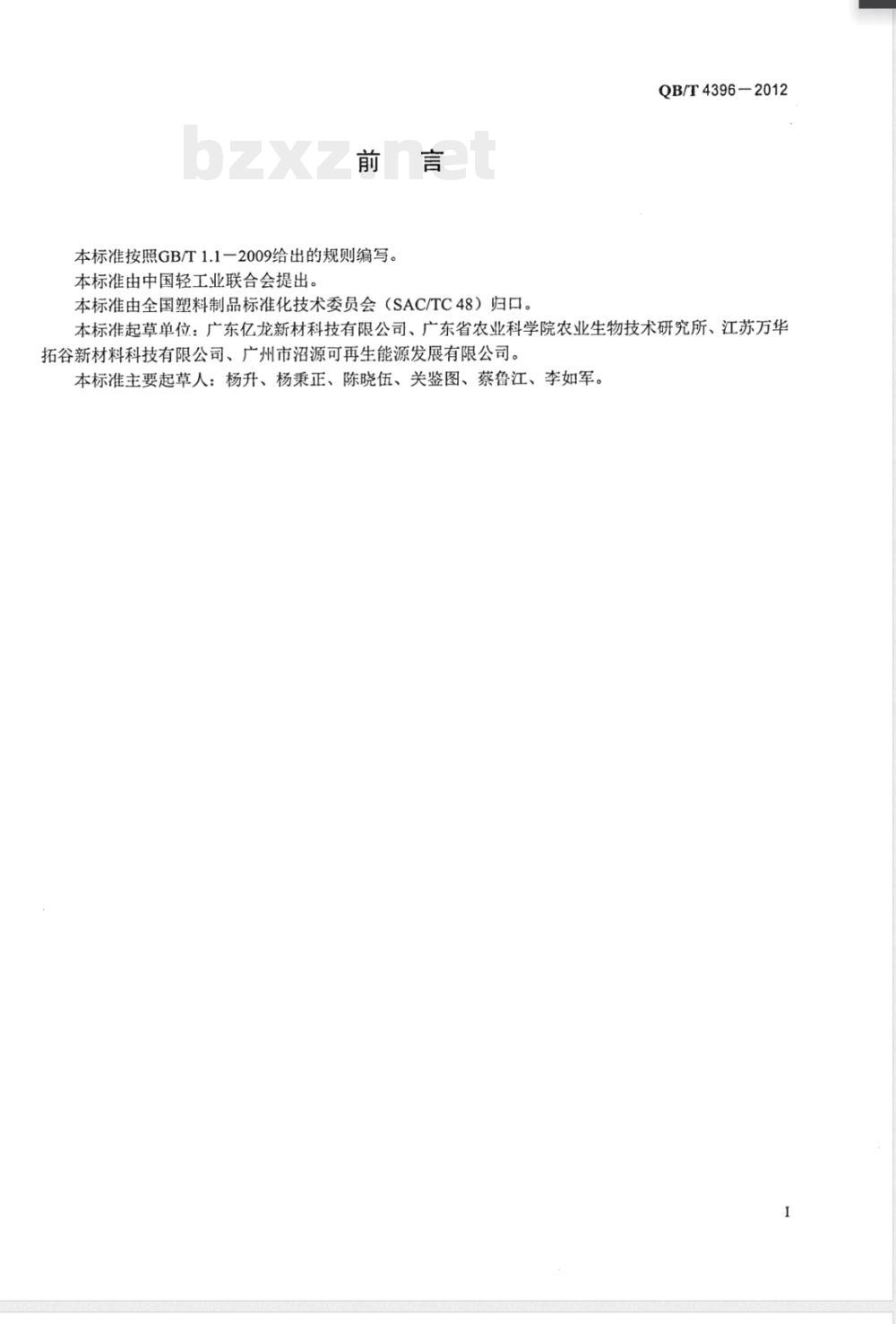

ICS83.140.99 分类号：Q22 备案号：39432-2013 中华人民共和国轻工行业标准 QB/T 4396-2012 软体沼气池用聚氯乙烯涂覆织物膜材 Polyvinyl chloride coated fabrics for flexible anaerobic digesters 2012-12-28发布 2013-06-01实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T 1.1—2009给出的规则编写。 本标准由中国轻工业联合会提出。 本标准由全国塑料制品标准化技术委员会（SAC/TC48）归口。 本标准起草单位：广东亿龙新材科技有限公司、广东省农业科学院农业生物技术研究所、江苏万华拓谷新材料科技有限公司、广州市沼源可再生能源发展有限公司。 本标准主要起草人：杨升、杨秉正、陈晓伍、关鉴图、蔡鲁江、李如军。 1 范围 本标准规定了软体沼气池用聚氯乙烯涂覆织物膜材的分类、要求、试验方法、检验规则及标志、包装、运输和贮存。 本标准适用于以聚对苯二甲酸乙二醇酯纤维织物为底基，以聚氯乙烯增塑糊为涂覆料，采用直接涂刮工艺制成，用于软体沼气发生器中发酵池和储气池的膜材。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 250—2008 纺织品 色牢度试验 评定变色用灰色样卡 GB/T 1038—2000 塑料薄膜和薄片 气体透过性试验方法 压差法 GB/T 2828.1—2008 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 2918—1998 塑料试样状态调节和试验的标准环境 GB 12952—2011 聚氯乙烯防水卷材 GB/T 24128—2009 塑料 防霉性能试验方法 FZ/T 01007—2008 涂层织物耐低温性的测定 FZ/T 01008—2008 涂层织物耐热空气老化性的测定 HG/T 2580—2008 橡胶或塑料涂覆织物拉伸强度和拉断伸长率的测定 HG/T 3050.1～3050.2—2001 橡胶或塑料涂覆织物整卷特性的测定 3 术语和定义 3.1 针眼：沼气膜材表面类似针头大小的非穿透性小孔。 3.2 缩纬：织造过程中纬纱张力控制不良形成的纬向扭结或起圈缺陷。 3.3 毛丝：单丝劈裂或断裂形成的飘浮毛羽，在涂层后形成的小疙瘩。 3.4 油污：因冷凝液滴落在涂层布面形成的黄色印迹。 4 分类 产品按经向拉伸负荷分类： I类：2500～3999 N/5cm II类：≥4000 N/5cm 5 要求 5.1 规格 5.1.1 单位面积总质量平均偏差：±30 g/m² 5.1.2 宽度：2.5 m、3.5 m，宽度偏差±10 mm 5.1.3 长度：每卷50 m，不允许负偏差，其他长度由供需双方协商 5.2 外观要求 产品外观应满足：无孔洞；卷芯2 m内允许轻微非连续皱折且≤10处/m²；针眼每卷≤3处；可允许轻微缩纬、毛丝；油污每卷≥5处控制要求按标准执行。 5.3 力学性能 拉伸负荷（N/5cm）：I类≥2500，II类≥4000 拉断伸长率：30%/35% 撕裂负荷：300/250 N 剥离负荷：100 N/5cm 5.4 耐温性能 经纬向耐低温（-30℃）及耐高温（+70℃）条件下性能应符合标准要求，拉伸负荷保持率符合规定。 5.5 阻燃性能 应符合国家相关法律法规要求。 5.6 老化及耐腐蚀性能 应满足耐酸、碱、盐腐蚀（672h）、耐硫化性能及防霉性能等级要求。 5.7 气密性能 应满足产品气密性相关技术指标要求。
