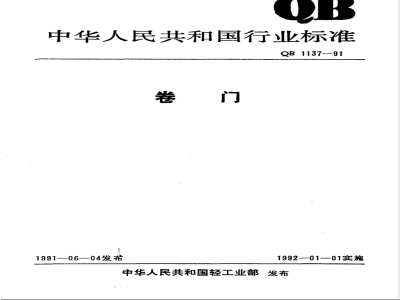

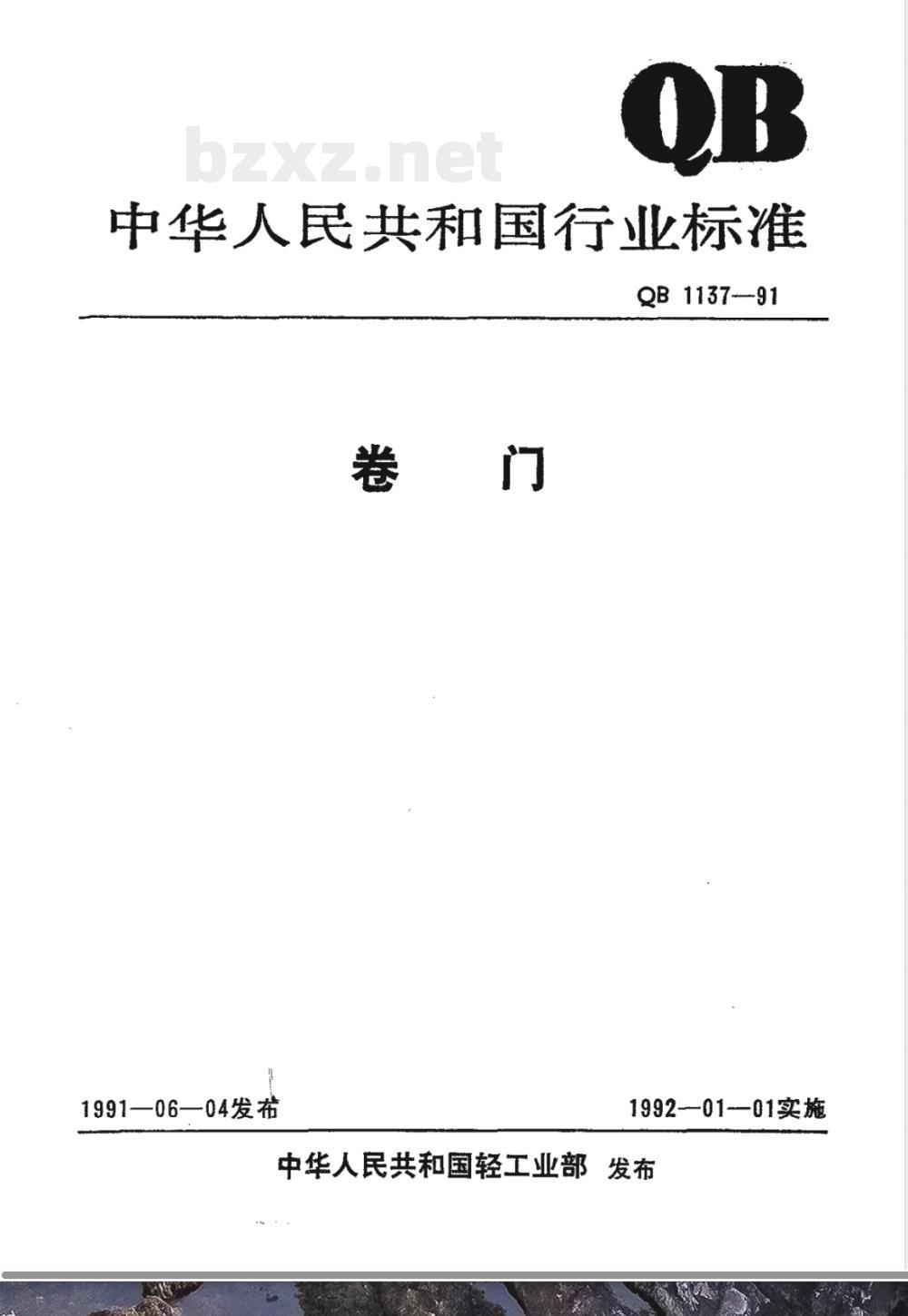

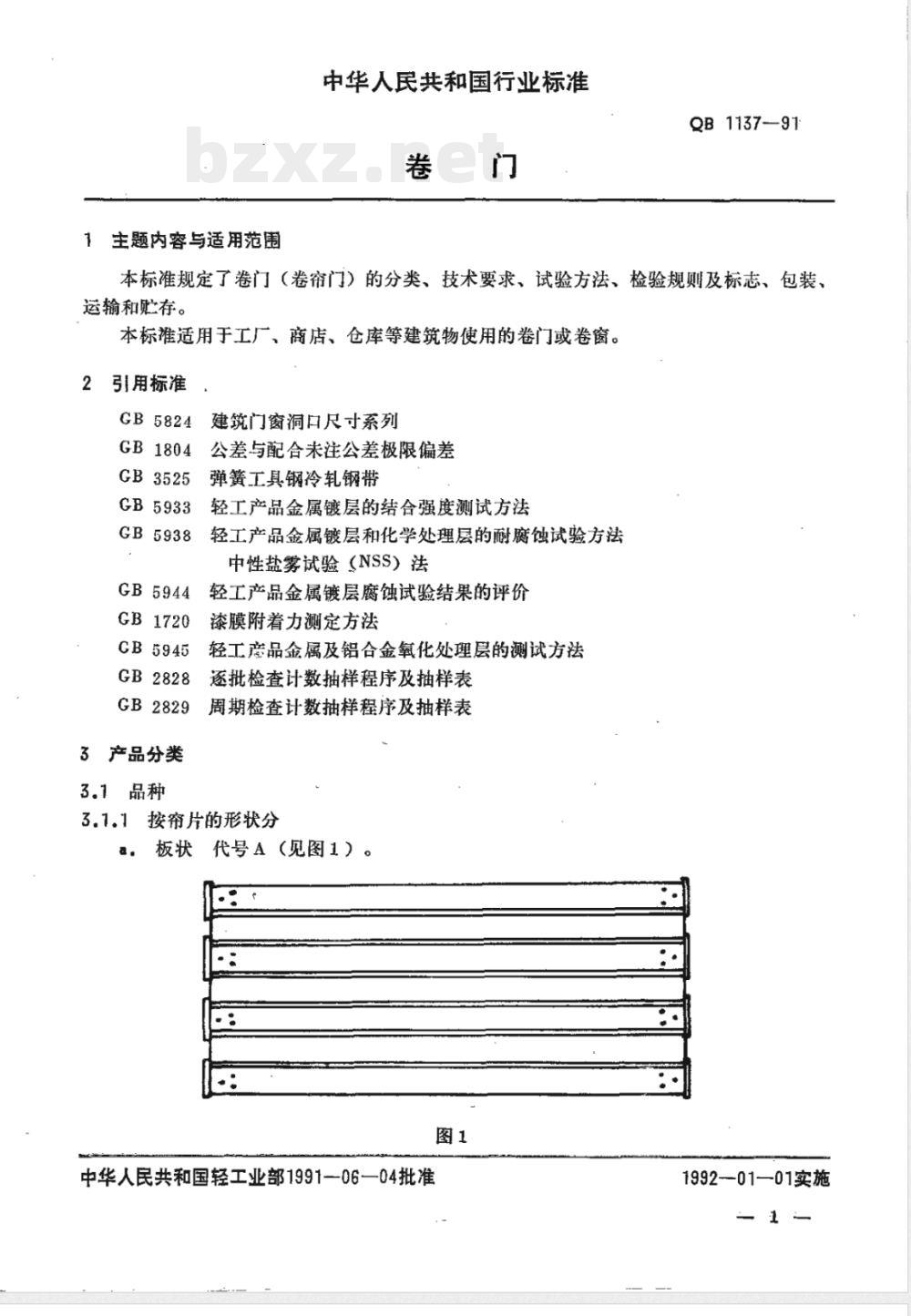

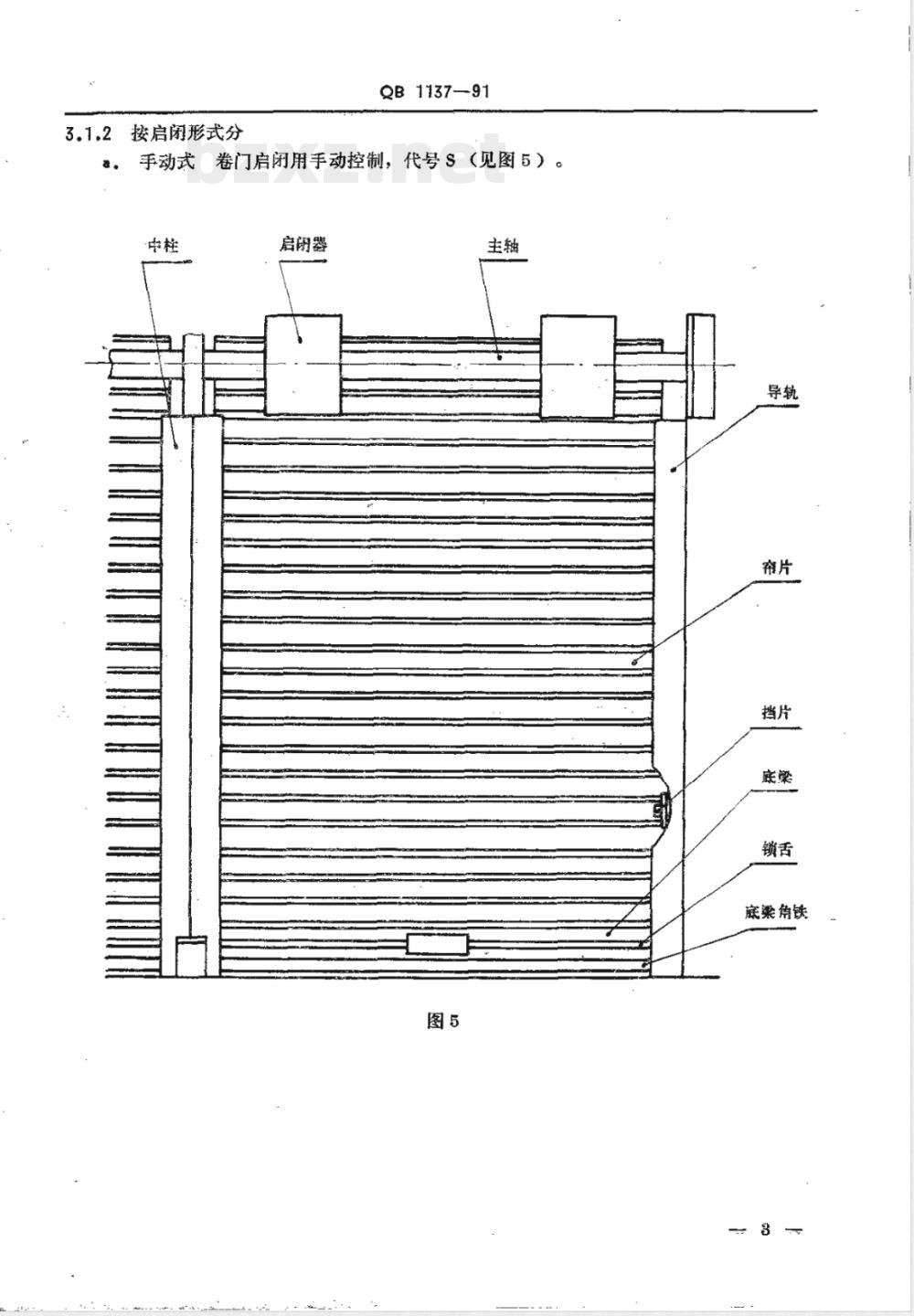

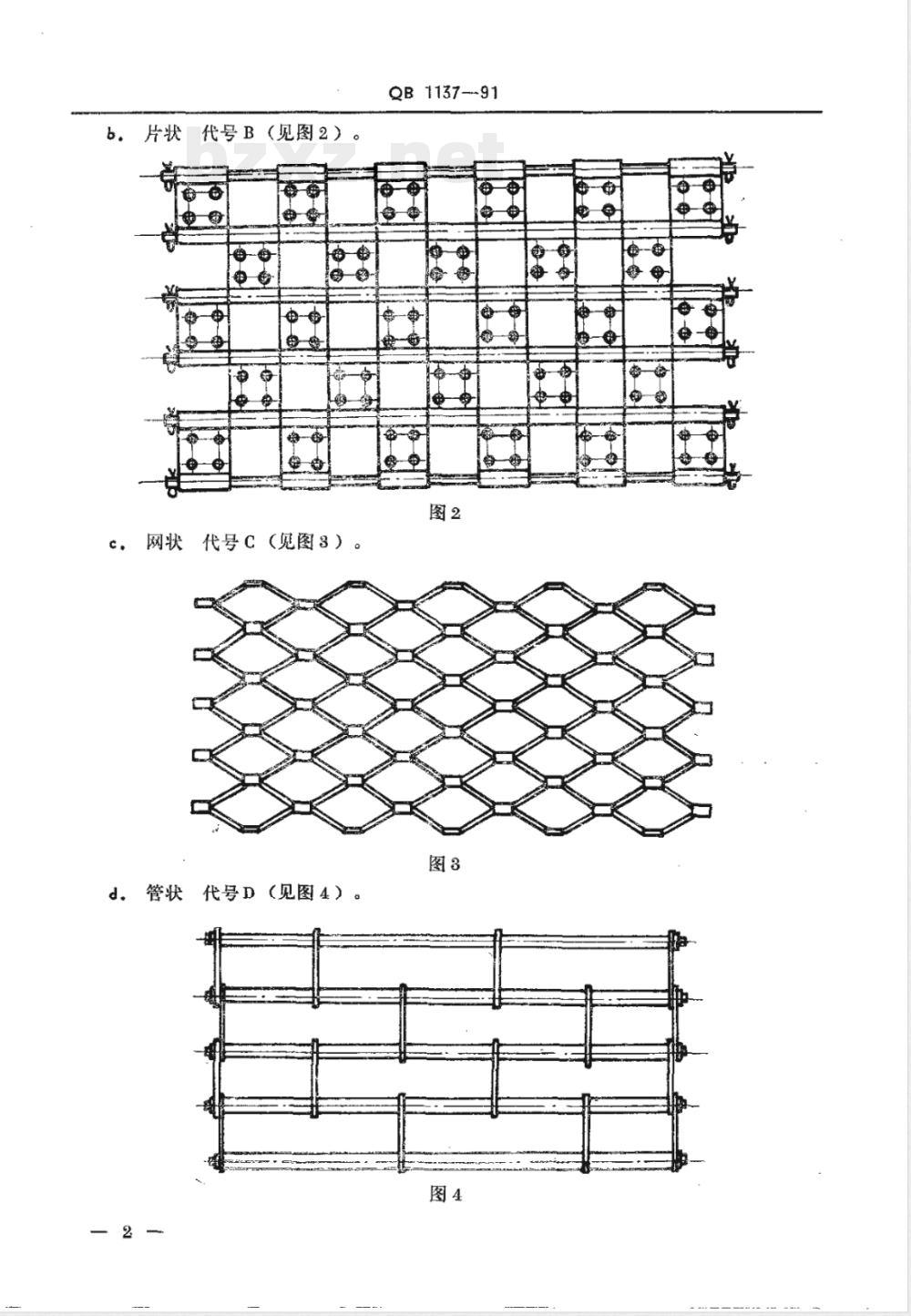

中华人民共和国行业标准 QB 1137—91 卷门 1991—06—04 发布 1992—01—01 实施 中华人民共和国轻工业部 发布 1 范围 本标准规定了卷门（卷帘门）的分类、技术要求、试验方法、检验规则及标志、包装、运输和贮存。 本标准适用于工厂、商店、仓库等建筑物使用的卷门或卷窗。 2 引用标准 GB 5824 建筑门窗洞口尺寸系列 GB 1804 公差与配合未注公差极限偏差 GB 3525 弹簧工具钢冷轧钢带 GB 5933 轻工产品金属镀层的结合强度测试方法 GB 5938 轻工产品金属镀层和化学处理层的耐腐蚀试验方法（中性盐雾试验NSS法） GB 5944 轻工产品金属镀层腐蚀试验结果的评价 GB 1720 漆膜附着力测定方法 GB 2828 逐批检查计数抽样程序及抽样表 GB 2829 周期检查计数抽样程序及抽样表 3 产品分类 3.1 品种 3.1.1 按帘片形状分： 板状代号A（见图1）； 片状代号B（见图2）； 网状代号C（见图3）； 管状代号D（见图4）。 3.1.2 按启闭形式分： 手动式（代号S）； 电手动两用式（代号L）； 电动式（代号D）。 3.1.3 按帘片材质分： 普通碳素钢（代号P）； 铝及铝合金（代号L）； 不锈耐酸钢（代号G）。 3.1.4 按安装形式分： 外装门（代号W）； 内装门（代号N）； 中装门（代号Z）。 3.2 产品结构及主要构件名称 包括手动卷门、电手动卷门、电动卷门等结构形式。 3.3 规格 卷门宽L为门洞宽加导轨宽度及安装余量；卷门高H按不同安装形式确定。 外、内装门：Hmin=洞口高+300mm；中装门：Hmin=洞口高。 3.4 产品代号 由帘片形式、启闭形式、材质、安装形式等组成。 标记示例： 例1：门洞宽3000mm、高3000mm外装铝合金手动板状卷门； 例2：门洞宽3600mm、高4200mm内装普碳钢电手动片状卷门。 4 技术要求 4.1 弹簧钢带力学性能应不低于GB 3525中65Mn冷硬钢带性能要求。 4.2 精度要求 4.2.1 主要构件精度：卷门宽高按规定执行；导轨开口与帘片厚度差不得大于15mm。 4.2.2 安装精度：主轴水平偏差、导轨垂直度及平行度均有相应误差限制；帘片嵌入量不少于20mm；关闭状态下底梁倾斜度不大于10mm；锁舌插入长度不小于10mm。 4.2.3 尺寸精度：未注公差按GB 1804规定执行。 4.3 性能 4.3.1 卷门机使用寿命不少于4000次。 4.3.2 启闭性能：手动卷门应轻便灵活，无卡滞现象。
