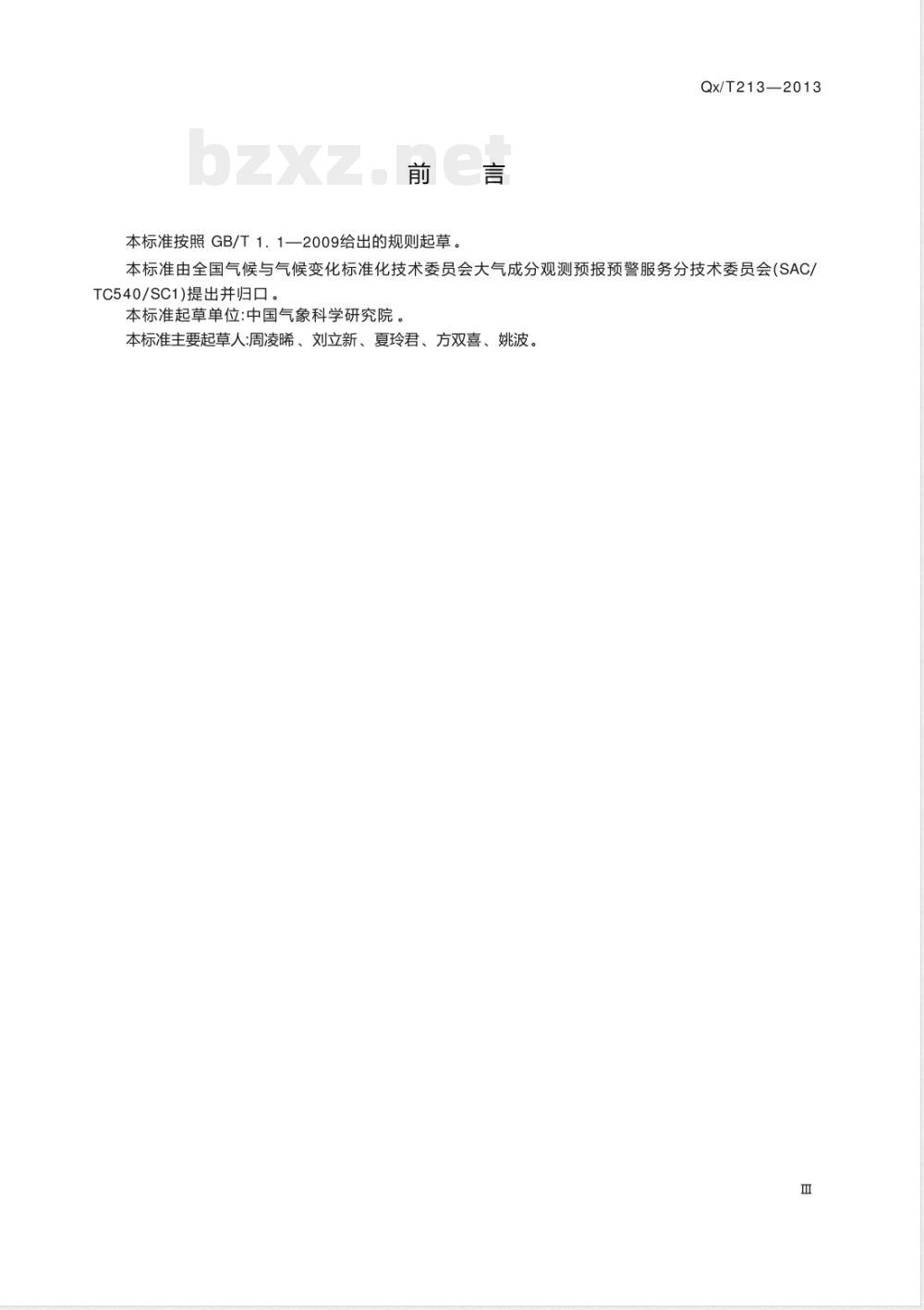

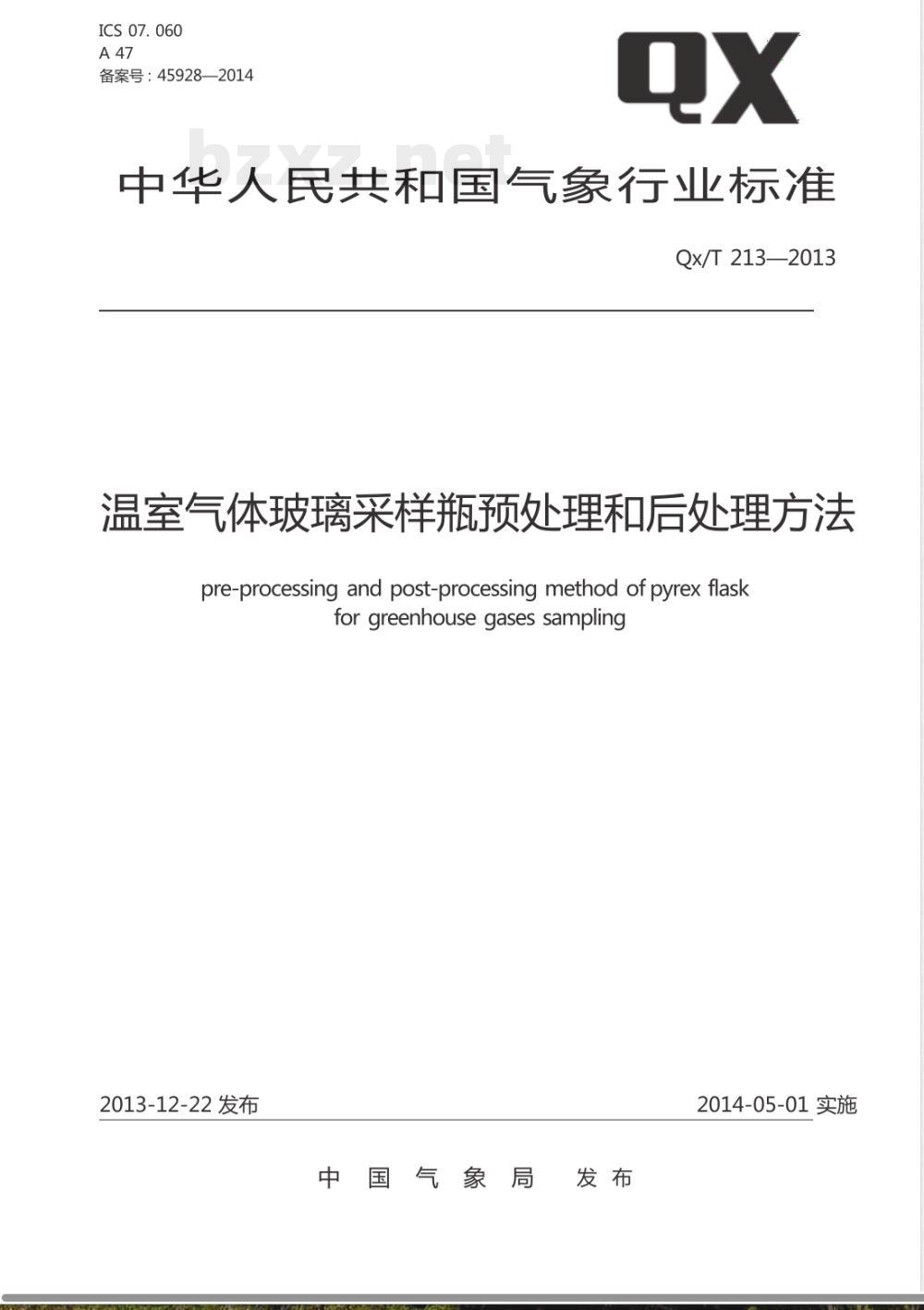

ICS 07.060 A47 备案号：45928—2014 QX 中华人民共和国气象行业标准 QX/T 213—2013 温室气体玻璃采样瓶预处理和后处理方法 Pre-processing and post-processing method of pyrex flask for greenhouse gases sampling 2013-12-22 发布 2014-05-01 实施 中国气象局 发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准由全国气候与气候变化标准化技术委员会大气成分观测预报预警服务分技术委员会（SAC/TC 540/SC 1）提出并归口。 本标准起草单位：中国气象科学研究院。 本标准主要起草人：周凌晞、刘立新、夏玲君、方双喜、姚波。 引言 玻璃采样瓶的预处理和后处理是温室气体采样、观测和分析过程中重要的质量保证和质量控制措施之一。为了规范温室气体玻璃采样瓶预处理和后处理方法，特编制本标准。 1 范围 本标准规定了温室气体玻璃采样瓶预处理和后处理的处理系统、处理方法、信息记录和安全注意事项等。 本标准适用于温室气体采样分析时对玻璃采样瓶进行预处理和后处理。 2 术语和定义 下列术语和定义适用于本文件。 2.1 温室气体（greenhouse gas；GHG） 大气中能够吸收红外辐射的气体成分，主要包括水汽（H2O）、二氧化碳（CO2）、甲烷（CH4）、氧化亚氮（N2O）、六氟化硫（SF6）、氢氟碳化物（HFCs）、全氟化碳（PFCs）和臭氧（O3）等。 ［QX/T 125—2011，定义 3.1］ 2.2 瓶采样（flask sampling） 以硬质玻璃瓶为容器，采集特定时间段的大气样品，并在一定储运和保存时间内，能保持样品中温室气体成分和浓度不变的采样技术。 ［QX/T 125—2011，定义 5.1］ 2.3 采样瓶（sampling flask） 材质为耐热玻璃，经超声清洗和高温灼烧等预处理的玻璃瓶，具有较好的化学稳定性及气密性。 ［QX/T 125—2011，定义 7.3］ 2.4 填充气（filling gas） 用于充入采样瓶中的、已除去水汽及液态和固态颗粒的自然空气。 2.5 玻璃采样瓶预处理（flask pre-processing） 玻璃采样瓶首次使用前或受到污染后，为使其达到备用要求所采取的恒温热脱附处理过程。 2.6 玻璃采样瓶后处理（flask post-processing） 玻璃采样瓶完成每次采样分析后，为使其达到备用要求所采取的真空检测及充入填充气的处理过程。 3 处理系统 3.1 预处理系统 主要包括加热器、管路、机械泵、真空计等（参见附录 A 图 A.1）。具体技术要求如下： — 加热器应保持 60 ℃±0.5 ℃ 恒温加热； — 管路应为不锈钢材质，并经过内抛光和钝化处理； — 管路密闭时应抽真空至小于 10 Pa。 3.2 后处理系统 主要包括管路、阀门、机械泵、分子泵、真空计、填充气、减压阀等（参见附录 A 图 A.2）。具体技术要求如下： — 机械泵的极限真空度应小于 0.13 Pa； — 管路应为不锈钢材质，并经过内抛光和钝化处理； — 管路中应配备能去除粒径大于 7 μm 颗粒物的过滤网； — 管路密闭时应抽真空至小于 0.08 Pa。 4 处理方法 4.1 预处理 预处理方法基本包括以下顺次步骤： a）检查加热器、机械泵、真空计等是否工作正常，检查密闭管路是否达到小于 10 Pa 的真空度要求； b）将玻璃采样瓶连入管路接口； c）打开机械泵和真空计电源开关，抽真空至管路真空度小于 10 Pa 后，打开采样瓶阀门； d）将加热器温度设置为 60 ℃，保持恒温 72 h； e）恒温加热结束后，顺次关闭采样瓶阀门、机械泵电源开关和真空计电源开关，待采样瓶降温至室温时，卸下并装入存储箱备用。 4.2 后处理 后处理方法基本包括以下顺次步骤： a）检查机械泵、分子泵、真空计、减压阀等是否工作正常；检查密闭管路是否达到 0.08 Pa 的真空度要求；检查填充气储备压力是否大于 3.5×10⁶ Pa； b）将玻璃采样瓶接入管路接口； c）确认真空管路所有控制阀保持关闭状态，然后顺次打开采样瓶阀门，以及真空计、机械泵和分子泵电源开关。
