本标准规定了气象卫星地面系统遥测数据的通信传输格式、信息格式及存档格式。本标准适用于气象卫星在轨遥测数据的地面传输、处理和存储。

ICS 07. 060

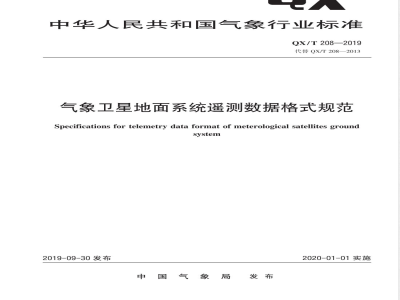

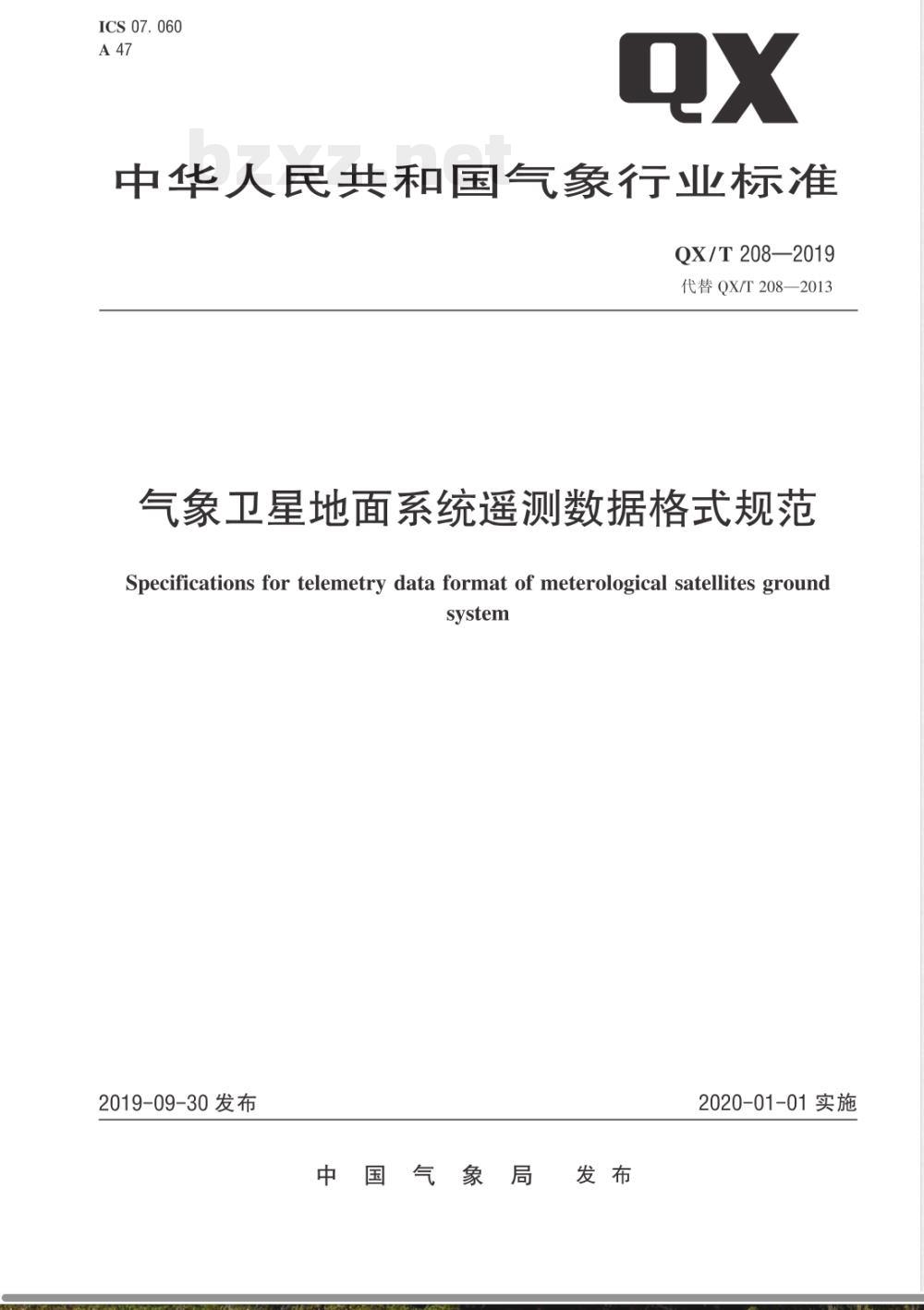

中华人民共和国气象行业标准
QX/T 208—2019
代替QX/T208—2013
气象卫星地面系统遥测数据格式规范Specifications for telemetry data format of meterological satellites grouncsystem
2019-09-30发布
中国气象局发布
2020-01-01实施

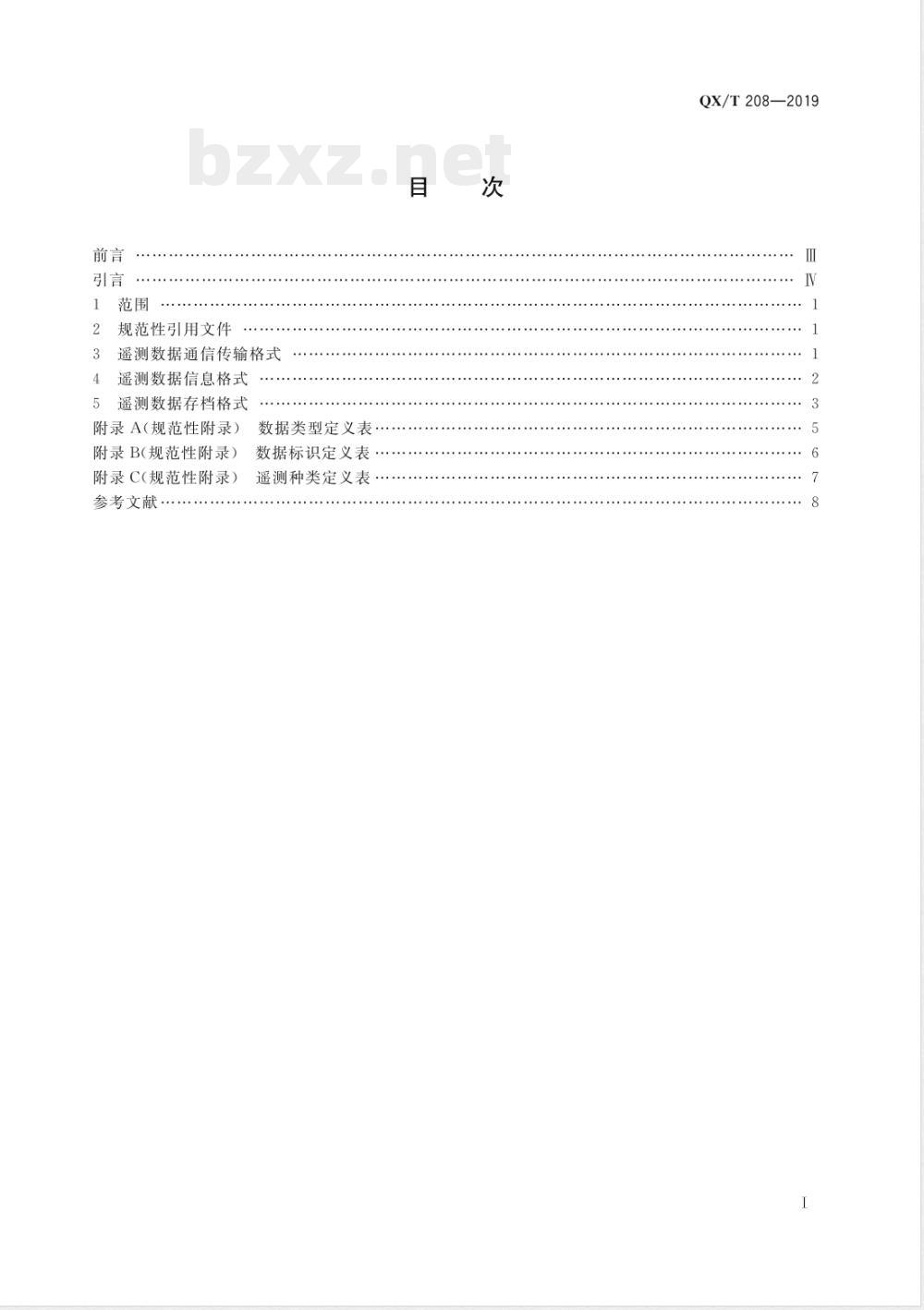

规范性引用文件
遥测数据通信传输格式
遥测数据信息格式
5遥测数据存档格式
附录A（规范性附录）
附录B(规范性附录）
附录C(规范性附录）
参考文献，
数据类型定义表··
数据标识定义表
遥测种类定义表
QX/T208—2019
本标准按照GB/T1.1一2009给出的规则起草。QX/T208—2019
本标准代替QX/T208一2013《气象卫星地面应用系统遥测遥控数据格式规范》。与QX/T2082013相比，除编辑性修改外主要技术变化如下：修改标准名称为《气象卫星地面系统遥测数据格式规范》（见标准名称）；增加了引言（见引言）；
增加了引用文件“GB/T7408数据元和交换格式信息交换日期和时间表示法”和“QX/T
205中国气象卫星名词术语”；删除对“GJB1198.2A航天器测控和数据管理第2部分：PCM遥测*的规范性引用，修改为参考文献（见第2章，2013版的第2章、4.1、参考文献）：对通信传输格式重新定义及说明（见第3章，2013版的第3章）；对遥测数据顿结构重新定义，并增加了遥测数据源包格式（见4.1、4.2，2013版的4.1、4.2、4.3）；增加了第5章遥测数据存档格式（见第5章）；修改了“遥测数据存档格式”（见5.1，2013版的4.2、4.3）；修改了“遥测数据存档文件命名规则”（见5.2,2013版的4.2、4.3）；-增加了“数据类型定义表”（见附录A）；增加了“数据标识定义表”（见附录B）；增加了“遥测种类定义表”（见附录C）；增加了参考文献“GJB1198.6A航天器测控和数据管理第6部分：分包遥测*（见参考文献）。本标准由全国卫星气象与空间天气标准化技术委员会（SAC/TC347)提出并归口。本标准起草单位：国家卫星气象中心。本标准主要起草人：韩琦、郭强、贾树泽、彭艺、康宁、何兴伟本标准所代替标准的历次版本发布情况为：QX/T208—2013。
QX/T208—2019
我国静止和极轨气象卫星已从第一代发展至第二代，卫星技术水平显著提高，卫星平台和载荷的功能越来越多，遥测的数据量和包含的信息内容也随之大幅增加，原有的QX/T208一2013标准已不能完全满足遥测技术发展的需求。为规范后续气象卫星地面系统中遥测数据的传输、存储等，需对原标准进行修订。本次修订内容涉及遥测数据通信传输格式、遥测数据的存档和数据文件命名格式，完善了气象卫星地面系统遥测数据格式技术标准。1范围
气象卫星地面系统遥测数据格式规范QX/T208—2019
本标准规定了气象卫星地面系统遥测数据的通信传输格式、信息格式及存档格式。本标准适用于气象卫星在轨遥测数据的地面传输、处理和存储。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T7408数据元和交换格式信息交换日期和时间表示法QX/T205中国气象卫星名词术语
3遥测数据通信传输格式
3.1通信传输格式
传输方式采用气象卫星地面接收站和气象卫星地面系统运行控制中心之间的网络，通信方式采用TCP协议（传输控制协议）和UDP协议（用户数据报协议），通信传输格式由通信包头和通信数据包组成，具体格式及内容见表1。
数据通信传输格式
通信包头
数据源
3.2卫星标识
数据宿
包序号
数据域长度
用8字节表示，应符合QX/T205中国气象卫星名词术语的规定。3.3数据源
用64个字节表示，标识应包含数据源系统名称和IP地址。3.4数据宿
用64个字节表示，标识应包含数据宿系统名称和IP地址。3.5发送时间
通信数据包
数据域
用24个字节表示，信息包发送的日期时间，采用协调世界时（UTC)时间，应符合GB/T7408中规定的格式。
QX/T208—2019
3.6包序号
用4个字节无符号整型表示，字节序采用大端法存储，实时通信时，双方确认通信包发送的顺序。发送方对包序号进行编码，接收方根据包序号数据进行接收处理。3.7数据类型
用4个字节表示，字节序采用大端法存储，描述数据域的分类信息。数据类型定义见附录A表A.1。数据类型可根据需要进行扩充。3.8数据标识
用4个字节表示，字节序采用大端法存储，和数据类型一起使用，确定数据的具体信息。数据标识定义见附录B表B.1。数据标识可根据需要进行扩充。3.9数据域长度
用4个字节无符号整型表示，字节序采用大端法存储，数据域的实际长度。3.10备用
用24个字节表示，根据需求使用。3.11
数据域
数据量由数据域长度指定，发送根据数据类型确定的该类型数据内容。4遥测数据信息格式
4.1遥测数据结构层次
遥测数据结构分四个层次，从高到低依次为：格式、顿、遥测字（即字节）、比特。遥测数据结构中，多个遥测数据顿依次排序，每顿包括256遥测字，各个字节依次按W0一W255排序；每个字节长8比特，各个比特位依次按B7一BO排序，见图1。FO
：W255
B7 6.BiBO
图1遥测数据结构示意图
4.2遥测数据顿结构
4.2.1遥测数据顿包括256字节，结构见表2。表2遥测数据顿结构
顿同步码
具体内容如下：
顿主导头
顿数据域
顿同步码：用4个字节表示，用于遥测数据顿的同步，识别一顿的开始。QX/T208—2019
差错控制
顿主导头：用4个字节表示，包括卫星标识、识别、顿计数等数据顿的信息标志，其中卫星标识为产生数据帧的卫星代号，帧识别用于遥测类别、帧数据解析的相关标识，帧计数为顿序号计数值，用于确定顿序列中各帧的排列顺序。帧数据域：用246个字节表示，填充传输的遥测源包数据，可根据主导头进行顿数据域解析。d）差错控制：用2个字节表示，用来检查及纠正遥测数据帧传输及处理过程中发生的错误，可采用和校验等差错控制方法。
4.2.2顿数据域传输的遥测源包由包主导头和包数据两部分组成。遥测源包格式见表3。表3遥测源包格式
包主导头
包识别
具体内容如下：
包顺序控制
包数据长度
遥测源数据
包识别：用2个字节表示，用于数据包识别，包类型等识别标志。包顺序控制：用1个字节表示，对源包数据进行计数。b）
包数据长度：用1个字节表示，代表包数据域的长度。c）
包数据
差错控制字
d）遥测源数据：长度可变，卫星产生的特定遥测数据，格式由需求自定义。e)
差错控制字：用2个字节表示，对遥测源包进行差错控制。5遥测数据存档格式
5.1遥测数据存档格式
5.1.1遥测数据原码存档格式
遥测数据存档格式按照图1所示，遥测数据结构按接收顺序以文件形式记录并存储，文件应以一个完整的遥测开始和结束。
5.1.2遥测处理结果存档格式
遥测处理结果由时间码、波道号、名称和处理结果组成，以文本形式存储，存档格式见表4。表4遥测处理结果存档格式
时间码
波道号
处理结果
QX/T208—2019
具体内容如下：
a）时间码：标识该段数据发生时间，用10个字节表示。波道号：一个遥测波道号标识一个遥测参数，以ASCII码（美国信息交换标准代码）形式填写。b)
名称：表示该波道反映的物理含义，以ASCII码形式填写。c）
处理结果：反映卫星工作状态的数值，以ASCII码形式填写。d）
5.2遥测数据存档文件命名规则
遥测数据存档文件应包括但不限于“卫星标识”“遥测种类”“遥测记录开始时间”和“遥测记录结束时间”等内容，遥测数据存档文件命名方式一般表述为：SATE_TYPE_YYYYMMDDhhmmss_YYYYMMDDhhmmss(_*).TYPE各字段定义见表5。
表5信息字段表
信息字段
YYYYMMDDhhmmss
YYYYMMDDhhmmss
（_*）
卫星标识
遥测种类
遥测记录开始时间
遥测记录结束时间
文件类型
自定义字符串
信息字段长度
应符合QX/T205的规定
遥测种类定义见附录C表C.1，可根据实际需要增加
遥测记录第一顿时间，精确到秒，采用协调世界时（UTC)时间，应符合GB/T7408中规定的格式遥测记录最后一帧时间，精确到秒，采用协调世界时(UTC)时间，应符合GB/T7408中规定的格式原码数据使用RAW（原始未修改数据）文本数据使用TXT（文本格式数据）根据需要增加
数据类型
0x00020000
0x00020001
0x00020002
0x00040000
0x00040002
0x00030000
0x00030001
0x00030002
附录A
（规范性附录）bzxz.net
数据类型定义表
数据类型定义表
风云二号静止气象卫星编码遥测数据风云二号静止气象卫星模拟遥测数据风云二号静止气象卫星指令数据风云四号静止气象卫星遥测数据风云四号静止气象卫星指令数据定义
风云三号极轨气象卫星实时遥测原码数据风云三号极轨气象卫星延时遥测原码数据风云三号极轨气象卫星指令数据QX/T208—2019
