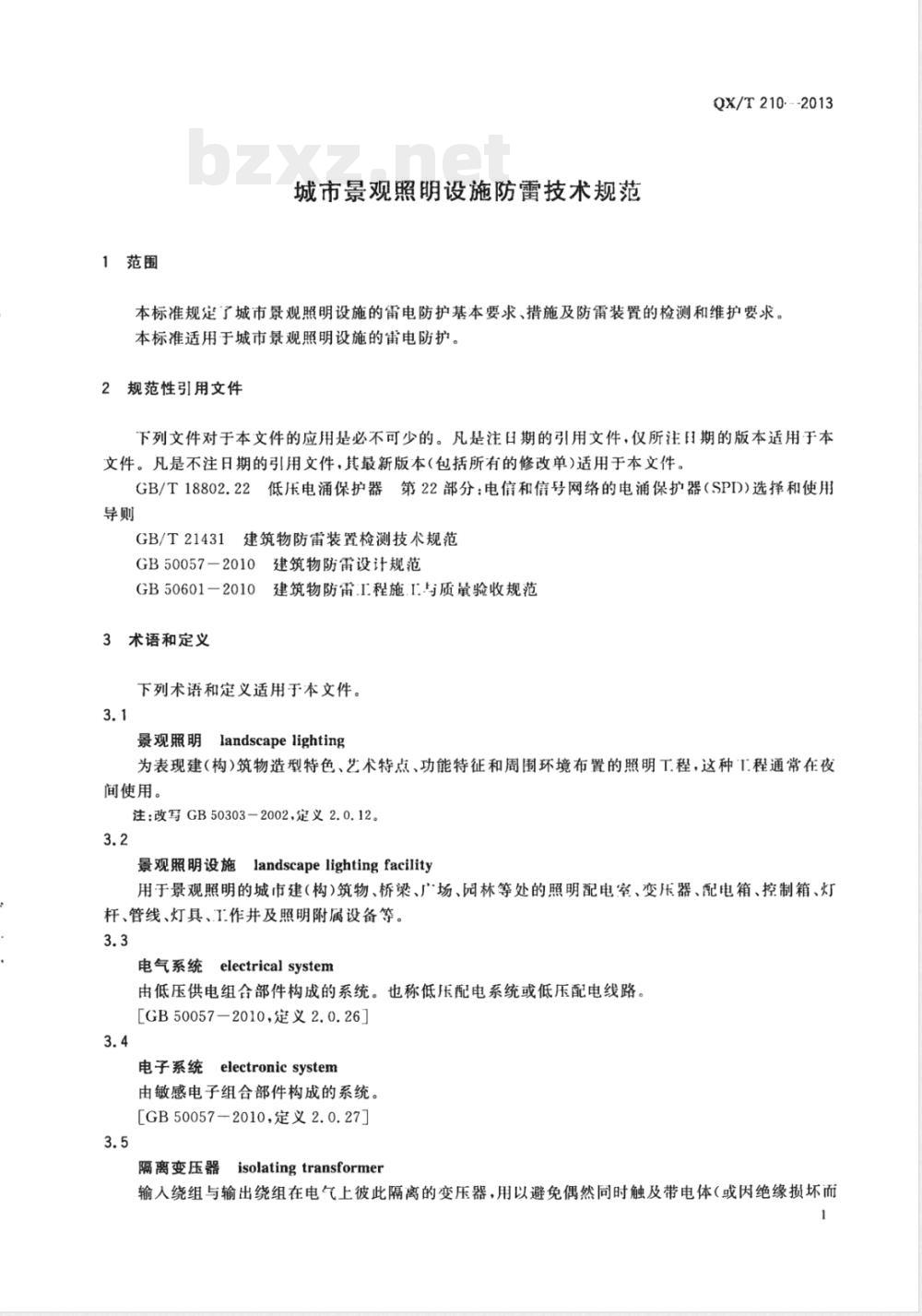

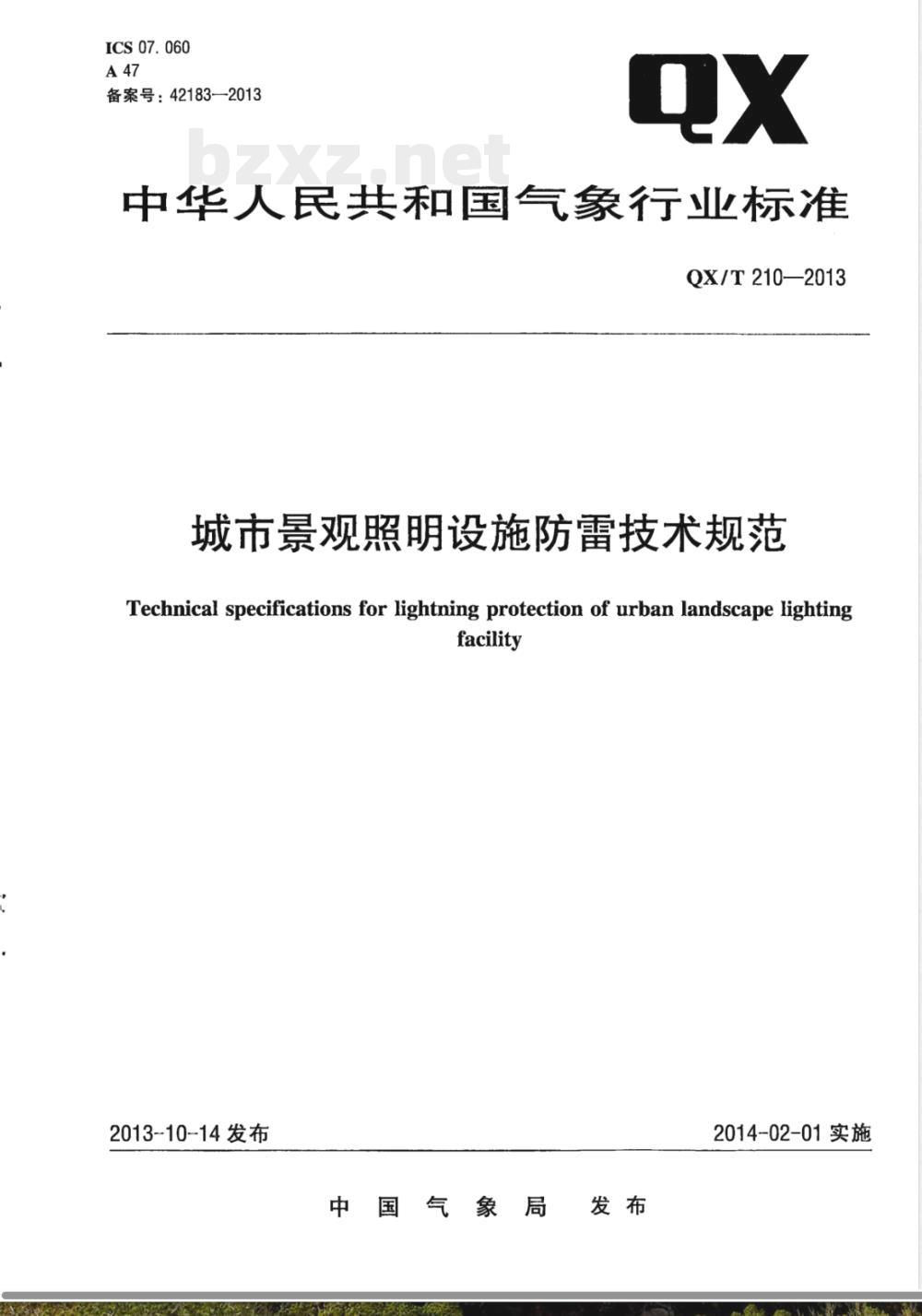

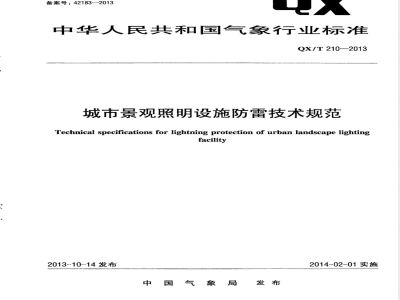

QX/T 210—2013 城市景观照明设施防雷技术规范 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由全国雷电灾害防御行业标准化技术委员会提出并归口。本标准起草单位：福建省防雷中心。本标准主要起草人：曾金全、王颖波、张烨方、杨仲江、程辉、肖再励、江一涛、吴健、林永强、应凌云。 1 范围 本标准规定了城市景观照明设施的雷电防护基本要求、措施及防雷装置的检测和维护要求。 本标准适用于城市景观照明设施的雷电防护。 2 规范性引用文件 GB/T 18802.22 低压电涌保护器第22部分：电信和信号网络的电涌保护器（SPD）选择和使用导则 GB/T 21431 建筑物防雷装置检测技术规范 GB 50057—2010 建筑物防雷设计规范 GB 50601—2010 建筑物防雷工程施工与质量验收规范 3 术语和定义 3.1 景观照明 landscape lighting 为表现建（构）筑物造型特色、艺术特点、功能特征及周围环境布置的夜间照明工程。 3.2 景观照明设施 landscape lighting facility 用于景观照明的城市建（构）筑物、桥梁、广场、园林等处的照明配电室、变压器、配电箱、控制箱、灯杆、管线、灯具及相关附属设备的统称。 3.3 电气系统 electrical system 由低压供电组合部件构成的系统，也称低压配电系统或低压配电线路。 3.4 电子系统 electronic system 由敏感电子组合部件构成的系统。 3.5 隔离变压器 isolating transformer 输人绕组与输出绕组在电气上彼此隔离的变压器，用于避免偶然触及带电体或绝缘损坏带来的危险。 4 基本要求 4.1 城市景观照明设施应按照GB 50057—2010中6.2.1的规定进行防雷区划分。 4.2 景观照明设施应处于LPZ0A区，但满足以下条件之一时，可不设置附加直击雷防护措施： — 金属照明设施超过建（构）筑物屋顶平面高度不大于0.3m，上层表面总面积不大于1.0m²且长度不大于2.0m； — 非金属景观照明设施凸出接闪器保护范围表面不超过0.5m； — 雷暴日大于15d/a地区，设施高度不大于15m； — 雷暴日小于或等于15d/a地区，设施高度不大于20m； — 雷击不会造成人员或财产损失。 4.3 景观照明设施防雷类别划分： — 固定在建（构）筑物上的设施按建筑物防雷类别确定； — 其他情况参照第三类防雷类别确定。 4.4 景观照明设施应采取防止闪电电涌侵入的措施。 5 雷电防护措施 5.1 外部防雷措施 5.1.1 位于建（构）筑物顶端需直击雷防护的景观照明设施，应安装接闪线（带、杆）或采用金属外壳、保护网罩作为接闪器，并利用建筑物引下线和接地装置。 5.1.2 位于建筑物侧面且高度在60m以上的景观照明设施宜设置在LPZ0B区；若必须设置在LPZ0A区，应安装专用接闪器防侧击，并在新建建筑设计阶段预留立面连接导体。 5.1.3 用于景观照明的灯杆、支撑立柱等金属构件宜作为引下线，但各部件之间必须电气贯通，可采用焊接、压接或螺栓连接等方式实现可靠连接。
