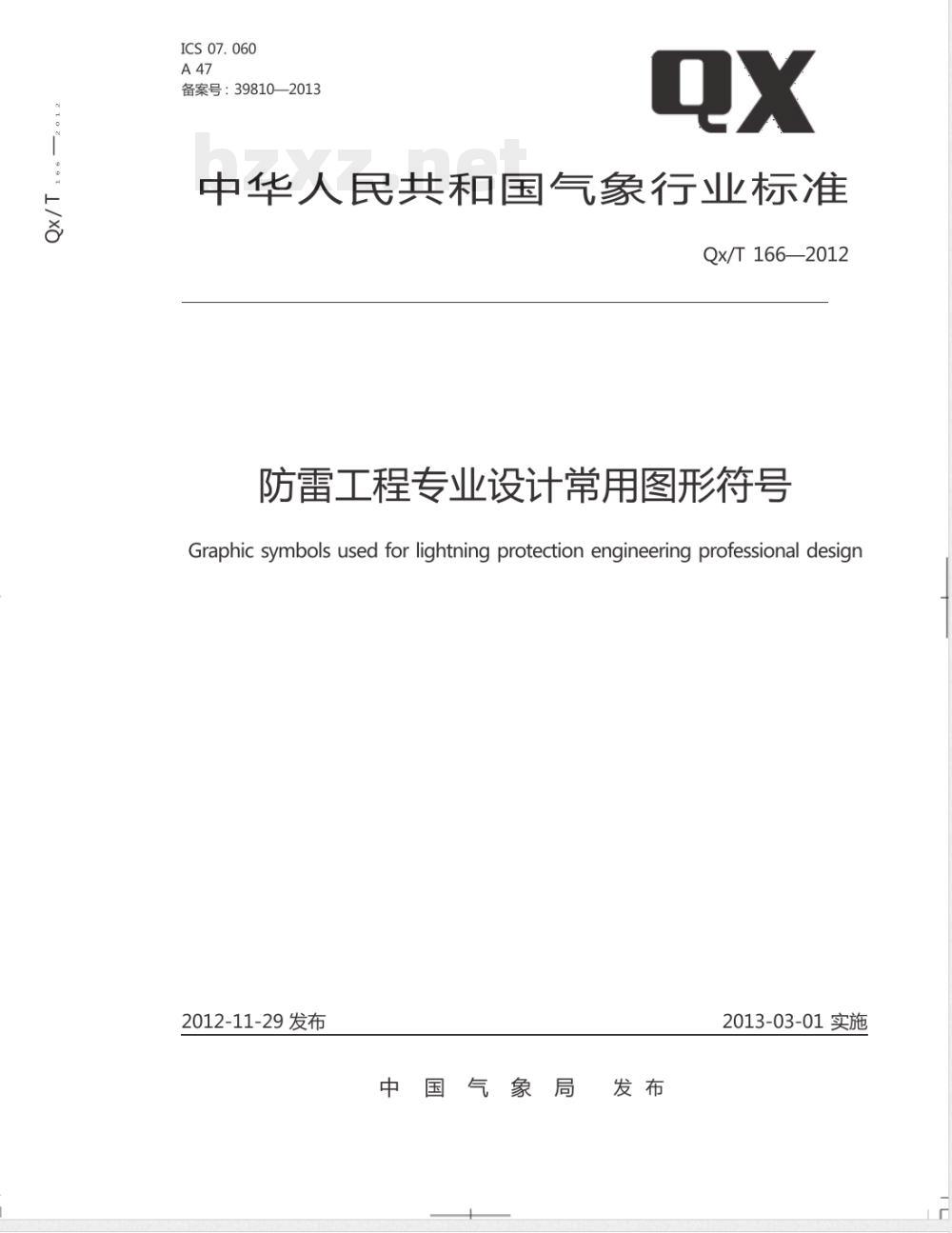

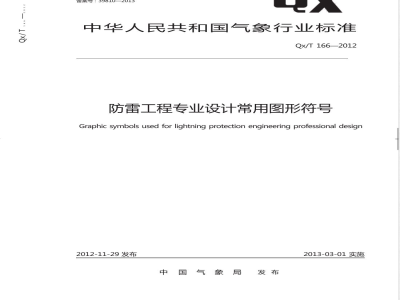

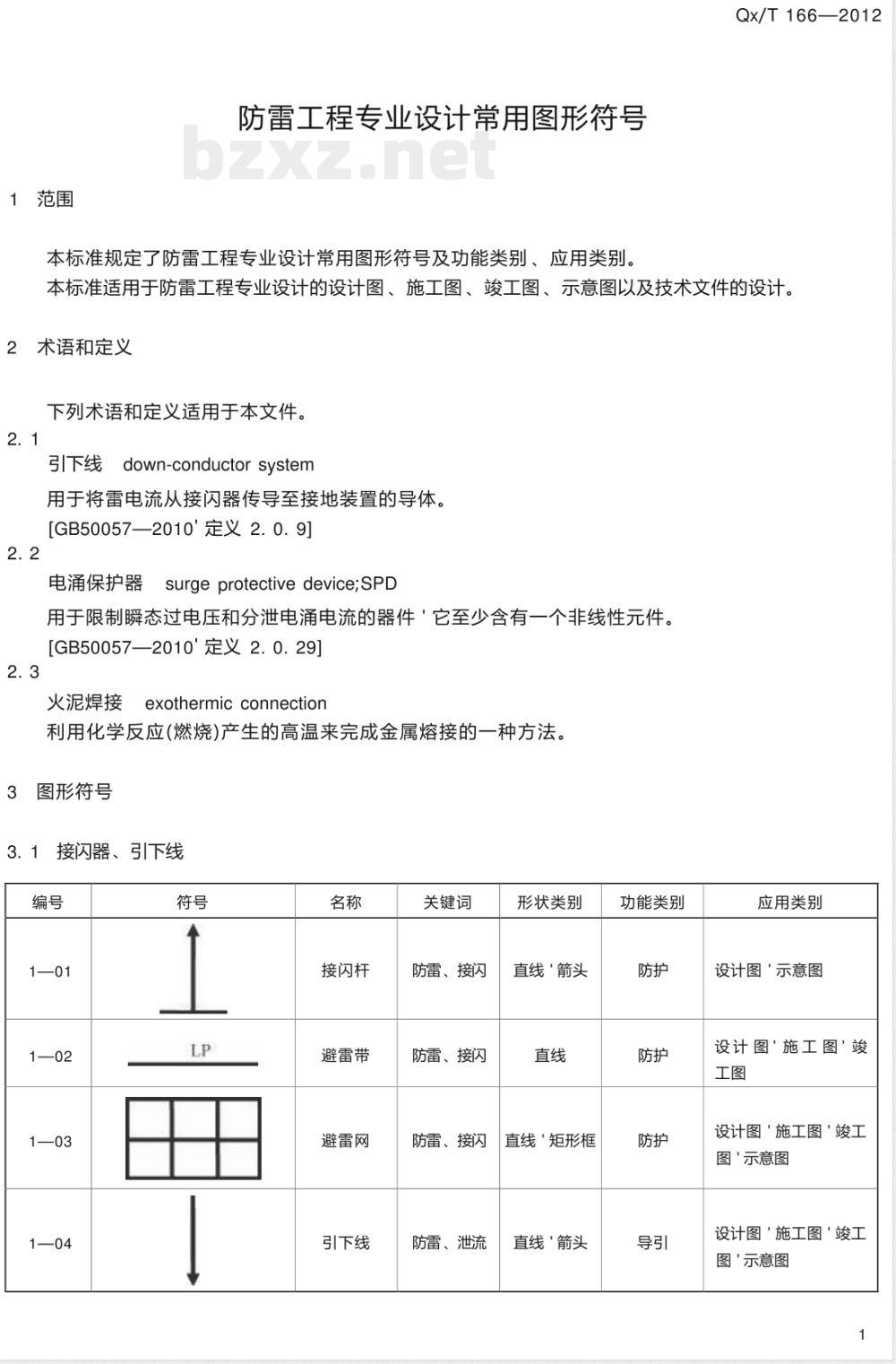

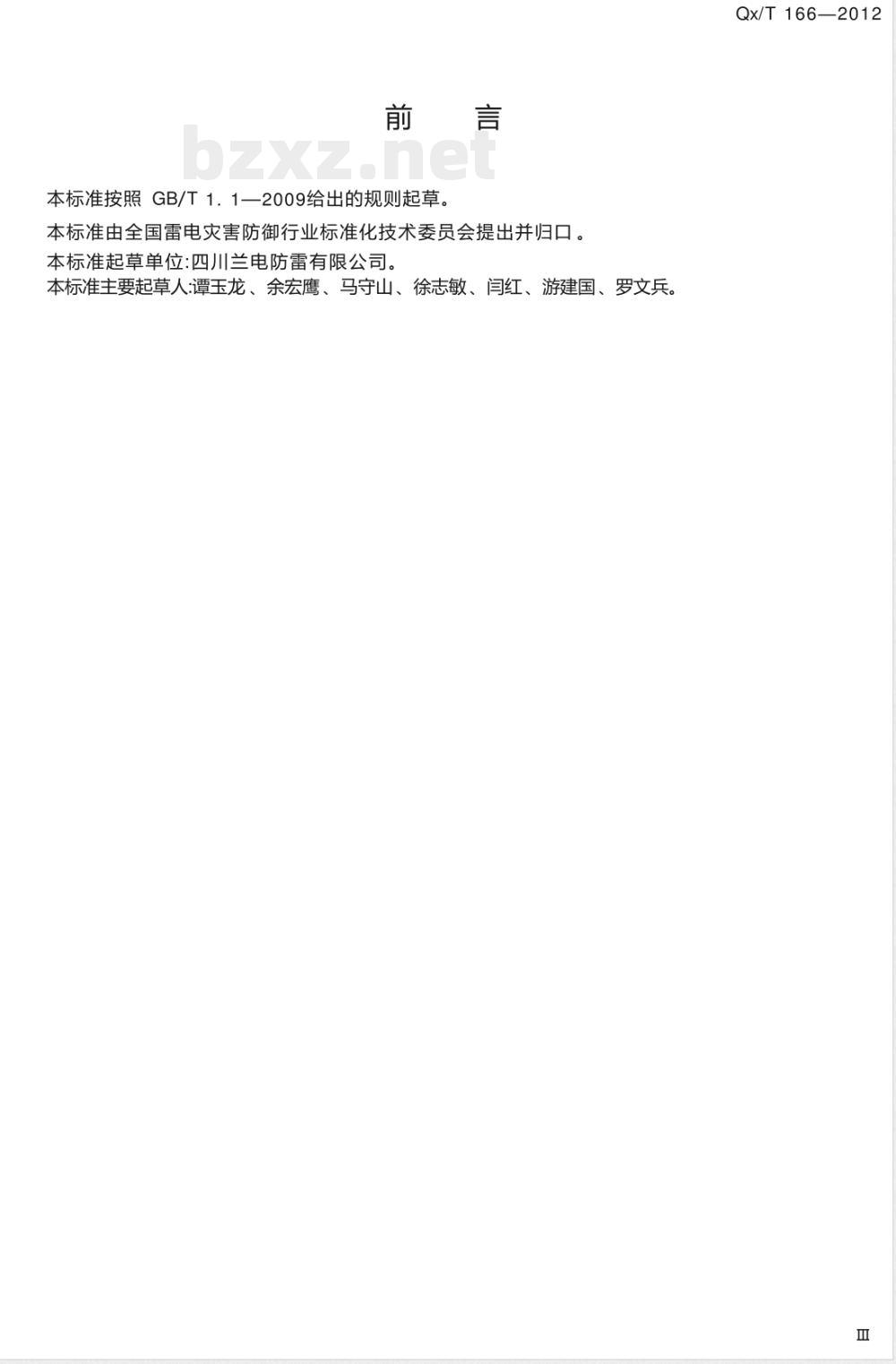

ICS 07.060 A47 备案号：39810—2013 QX/T 166—2012 防雷工程专业设计常用图形符号 Graphic symbols used for lightning protection engineering professional design 2012-11-29 发布 2013-03-01 实施 中国气象局发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由全国雷电灾害防御行业标准化技术委员会提出并归口。 本标准起草单位：四川兰电防雷有限公司。 本标准主要起草人：谭玉龙、余宏鹰、马守山、徐志敏、闫红、游建国、罗文兵。 1 范围 本标准规定了防雷工程专业设计常用图形符号及其功能类别、应用类别等内容。 本标准适用于防雷工程专业设计图、施工图、竣工图、示意图以及技术文件中的设计表达。 2 术语和定义 2.1 引下线 用于将雷电流从接闪器传导至接地装置的导体。 2.2 电涌保护器（SPD） 用于限制瞬态过电压并分泄电涌电流的器件，至少含有一个非线性元件。 2.3 火泥焊接 利用化学反应产生高温完成金属熔接的一种方法。 3 图形符号 3.1 接闪器、引下线 编号：1-01 接闪杆（LP） 关键词：防雷、接闪 功能类别：防护 应用类别：设计图、示意图 编号：1-02 避雷带 关键词：防雷、接闪 功能类别：防护 应用类别：设计图、施工图、竣工图 编号：1-03 避雷网 关键词：防雷、接闪 功能类别：防护 应用类别：设计图、施工图、竣工图、示意图 编号：1-04 引下线 关键词：防雷、泄流 功能类别：导引 应用类别：设计图、施工图、竣工图、示意图 3.2 低压配电系统 编号：2-01 电涌保护器（SPD） 功能类别：保护 应用类别：设计图、施工图、竣工图、示意图 编号：2-02 开关型SPD 功能类别：保护 编号：2-03 限压型SPD 功能类别：保护 编号：2-04 插座型SPD 功能类别：保护 编号：2-05 防雨型SPD 功能类别：保护 编号：2-06 防爆型SPD 功能类别：保护 编号：2-07 二端口SPD 功能类别：保护 编号：2-08 退耦器 功能类别：阻尼 编号：2-09 稳压器 功能类别：稳定 编号：2-10 变压器 功能类别：承载 4 参考文献 索引
