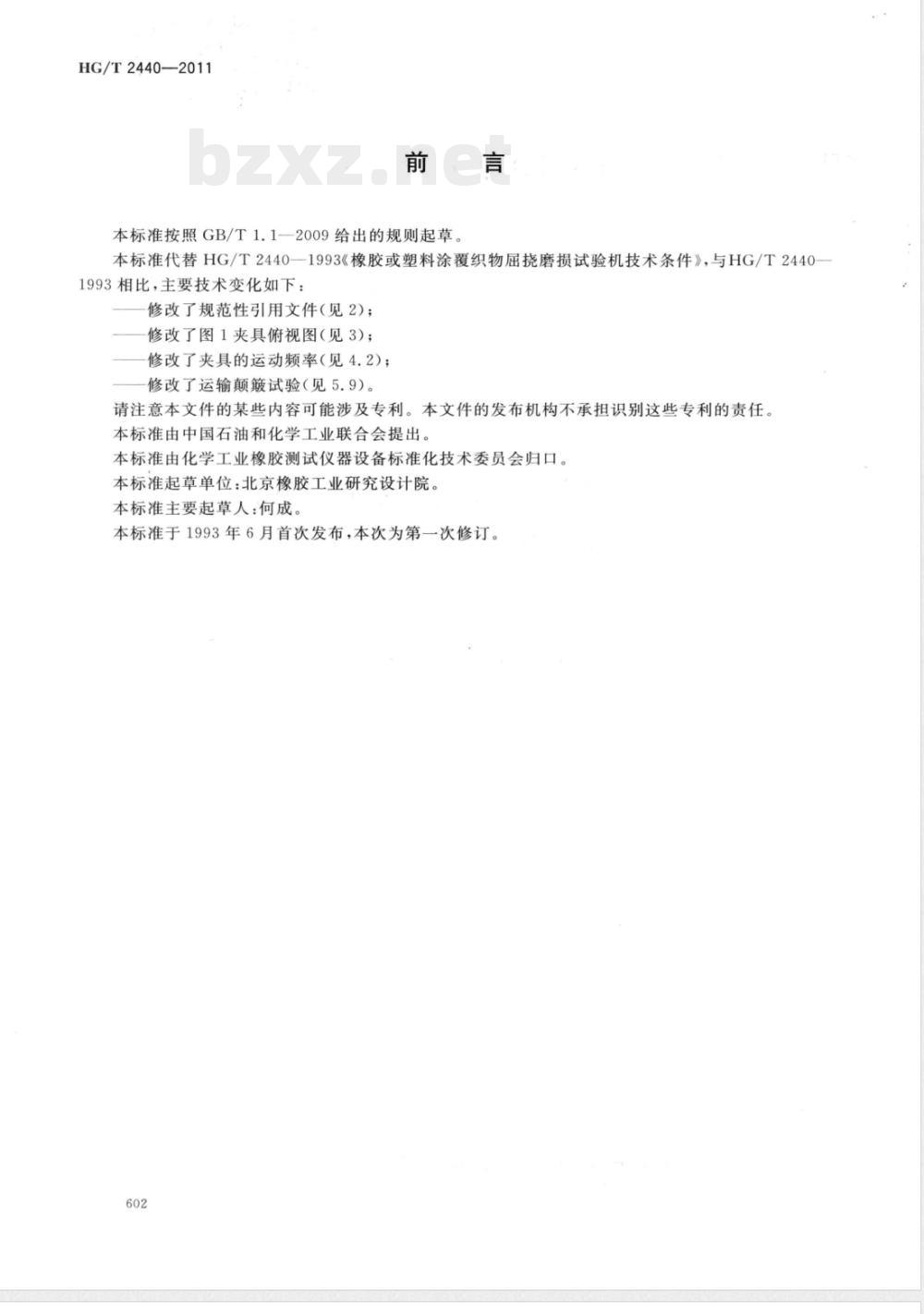

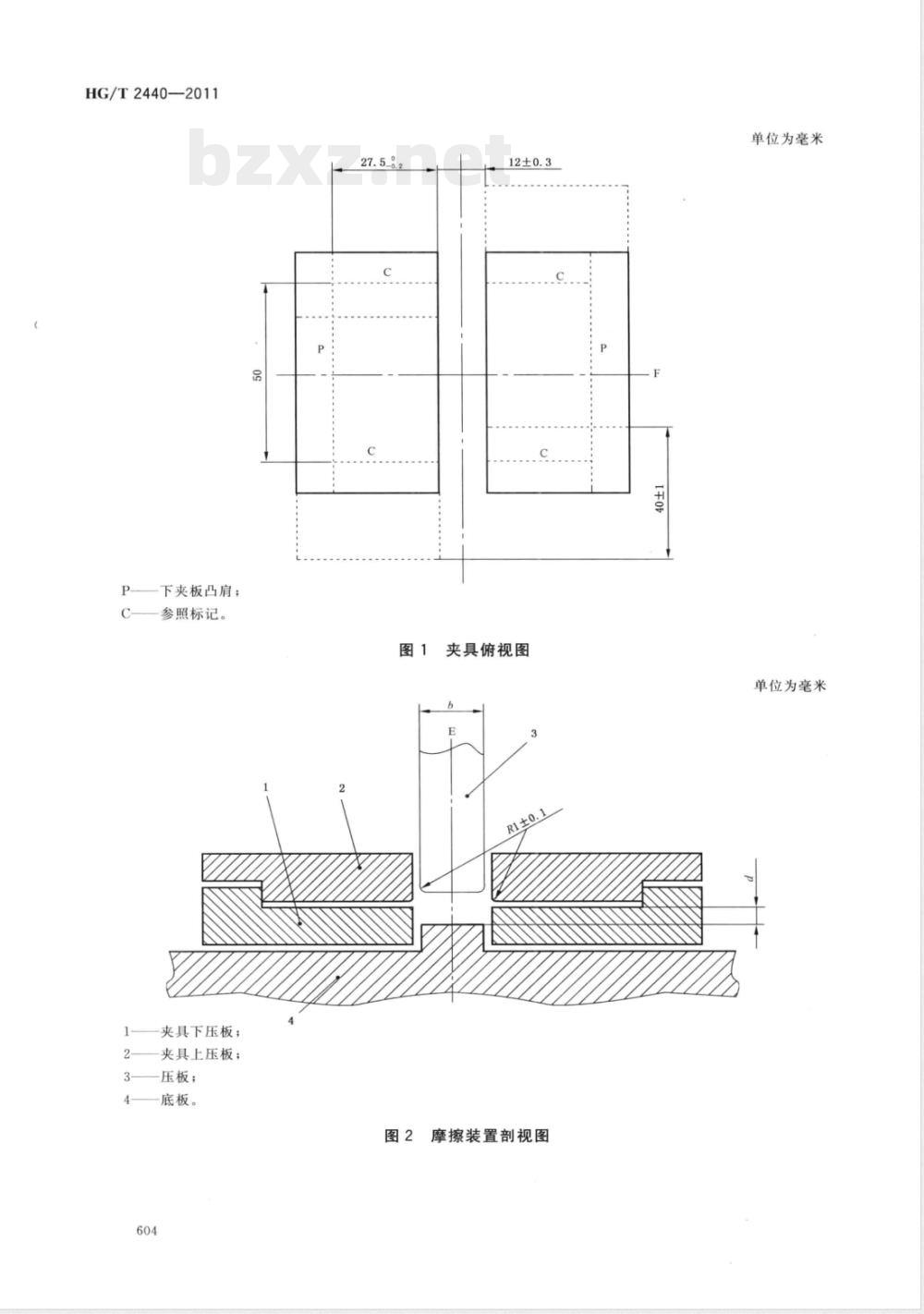

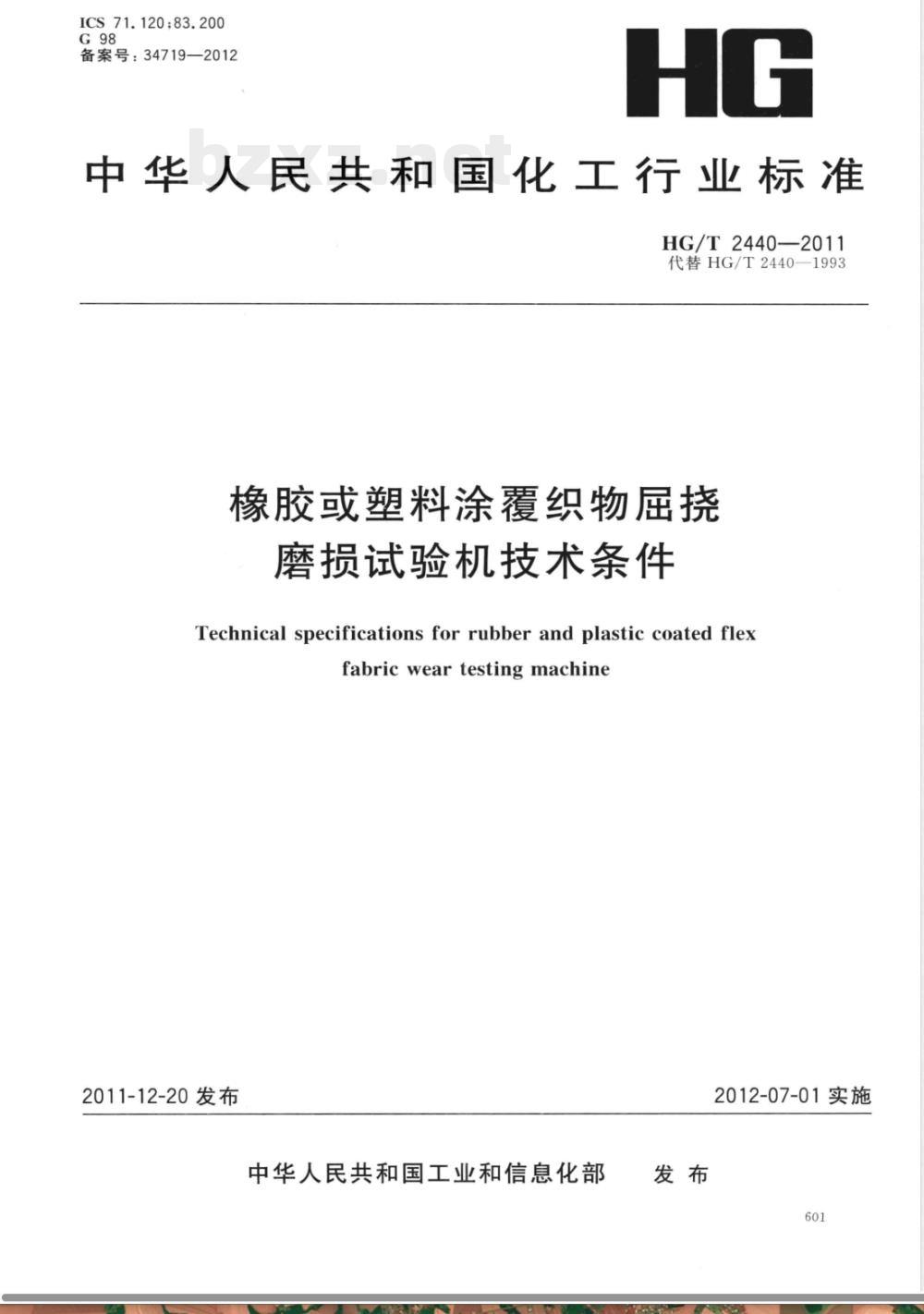

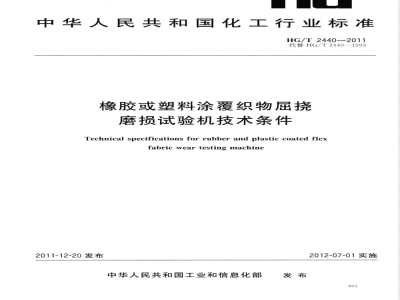

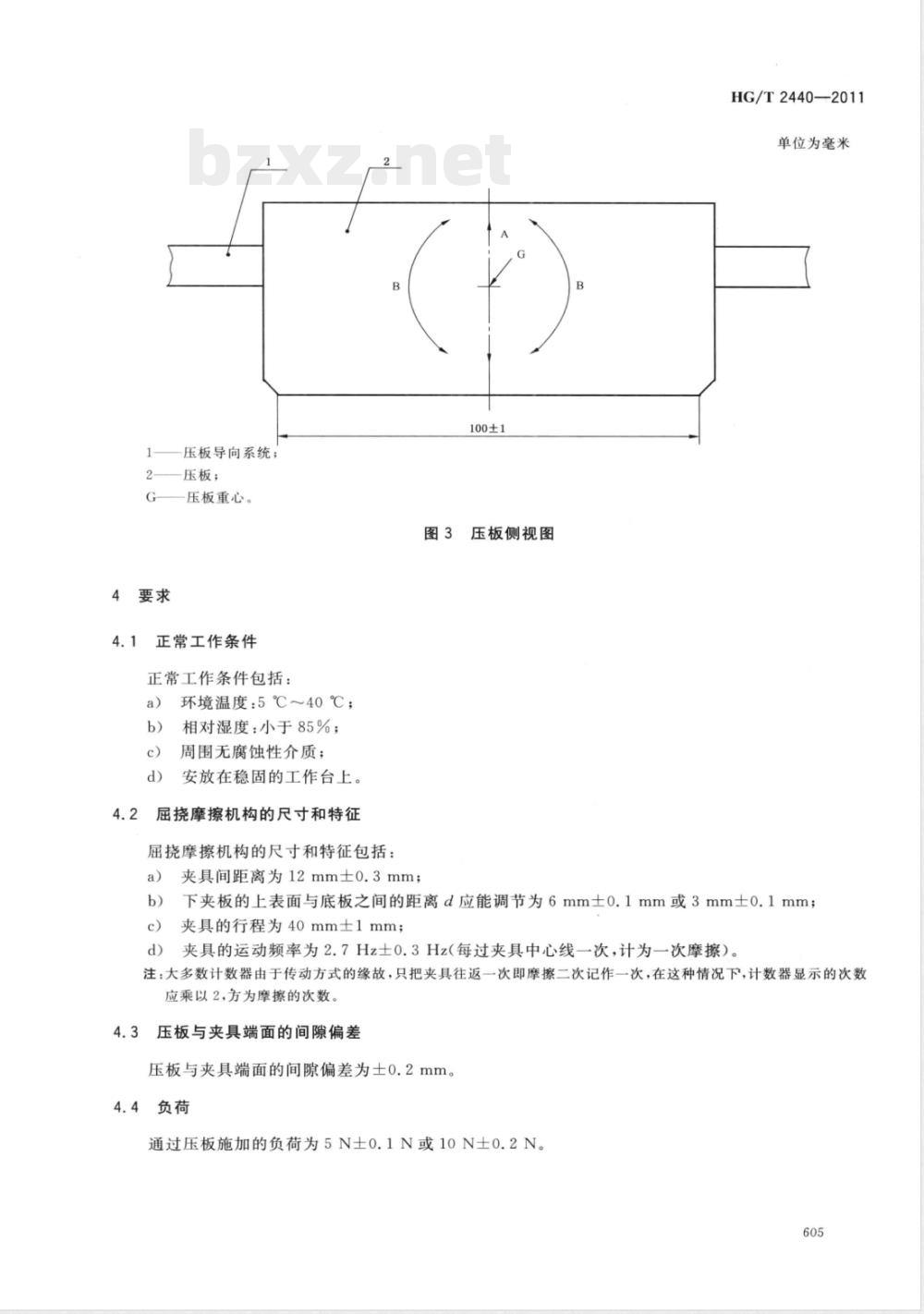

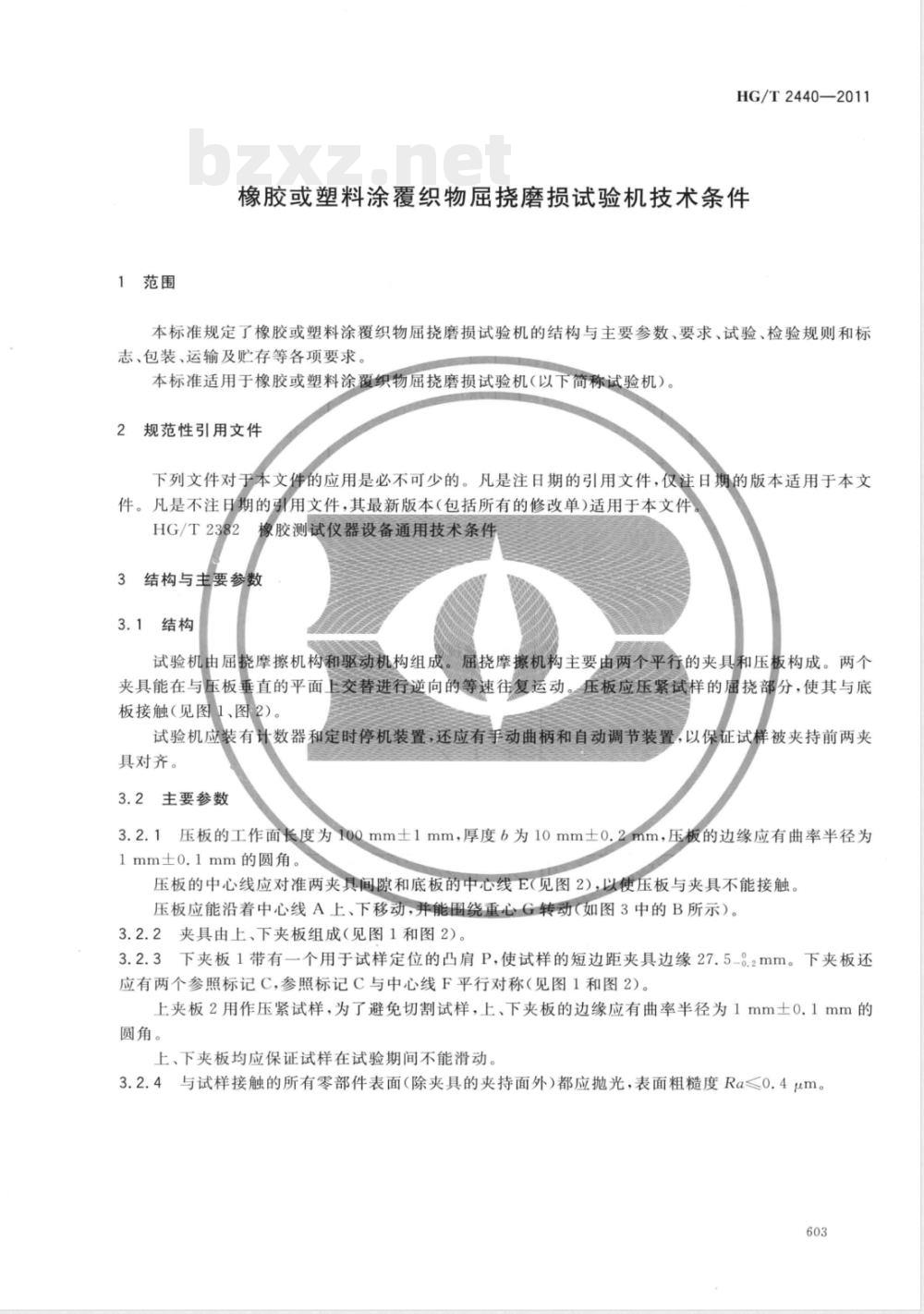

ICS 71.120;83.200 G98 备案号：34719—2012 HG 中华人民共和国化工行业标准 HG/T2440—2011 代替HG/T2440—1993 橡胶或塑料涂覆织物屈挠磨损试验机技术条件 Technical specifications for rubber and plastic coated flexfabric wear testing machine 2011-12-20发布 中华人民共和国工业和信息化部 2012-07-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准代替HG/T2440—1993《橡胶或塑料涂覆织物屈挠磨损试验机技术条件》，与原标准相比主要技术变化如下：修改了规范性引用文件（见第2章）；修改了图1夹具俯视图（见第3章）；修改了夹具的运动频率（见第4.2条）；修改了运输颠簸试验（见第5.9条）。本文件某些内容可能涉及专利，发布机构不承担识别责任。本标准由中国石油和化学工业联合会提出，由化学工业橡胶测试仪器设备标准化技术委员会归口。本标准起草单位：北京橡胶工业研究设计院。本标准主要起草人：何成。本标准于1993年首次发布，本次为第一次修订。 1 范围 本标准规定了橡胶或塑料涂覆织物屈挠磨损试验机的结构与主要参数、技术要求、试验方法、检验规则以及标志、包装、运输和贮存等要求。本标准适用于橡胶或塑料涂覆织物屈挠磨损试验机（以下简称试验机）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括修改单）适用。 HG/T 2382 橡胶测试仪器设备通用技术条件 3 结构与主要参数 3.1 结构 试验机由屈挠摩擦机构和驱动机构组成。屈挠摩擦机构主要由两个平行夹具和压板构成。两个夹具可在与压板垂直的平面内交替进行逆向等速往复运动。压板应压紧试样的屈挠部分，使其与底板接触（见图1、图2）。试验机应配有计数器和定时停机装置，并配有手动曲柄及自动调节装置，以保证试样夹持前两夹具对齐。 3.2 主要参数 3.2.1 压板工作面长度为100mm±1mm，厚度为10mm±0.2mm，边缘圆角半径为1mm±0.1mm。压板中心线应对准两夹具间隙及底板中心线，以保证压板与夹具不接触，并可沿中心线垂直移动及绕重心转动。 3.2.2 夹具由上、下夹板组成。 3.2.3 下夹板带有用于试样定位的凸肩，使试样短边距夹具边缘27.5mm（±0.2mm）。上夹板用于压紧试样，上下夹板边缘均应有1mm±0.1mm圆角，以避免切割试样。夹板应保证试样在试验过程中不发生滑动。 3.2.4 与试样接触的所有零部件表面（夹持面除外）应抛光，表面粗糙度Ra≤0.4μm。 4 要求 4.1 正常工作条件 环境温度：5℃～40℃；相对湿度：小于85%；周围无腐蚀性介质；设备应安放在稳固工作台上。 4.2 屈挠摩擦机构参数 夹具间距离为12mm±0.3mm；下夹板上表面与底板距离可调为6mm±0.1mm或3mm±0.1mm；夹具行程为40mm±1mm；夹具运动频率为2.7Hz±0.3Hz（夹具每过中心线一次计一次摩擦）。注：部分计数器按往返一次计为两次摩擦，需按实际换算。 4.3 压板与夹具端面间隙偏差为±0.2mm。 4.4 负荷 通过压板施加的负荷为5N±0.1N或10N±0.2N。 4.5 外观质量和噪声 试验机外观应整洁，无明显缺陷，运行噪声应符合相关要求。
