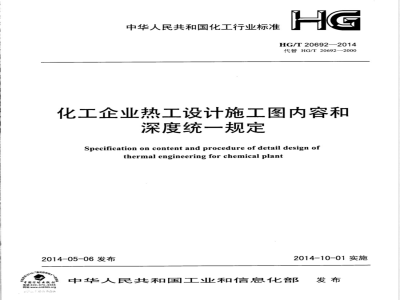

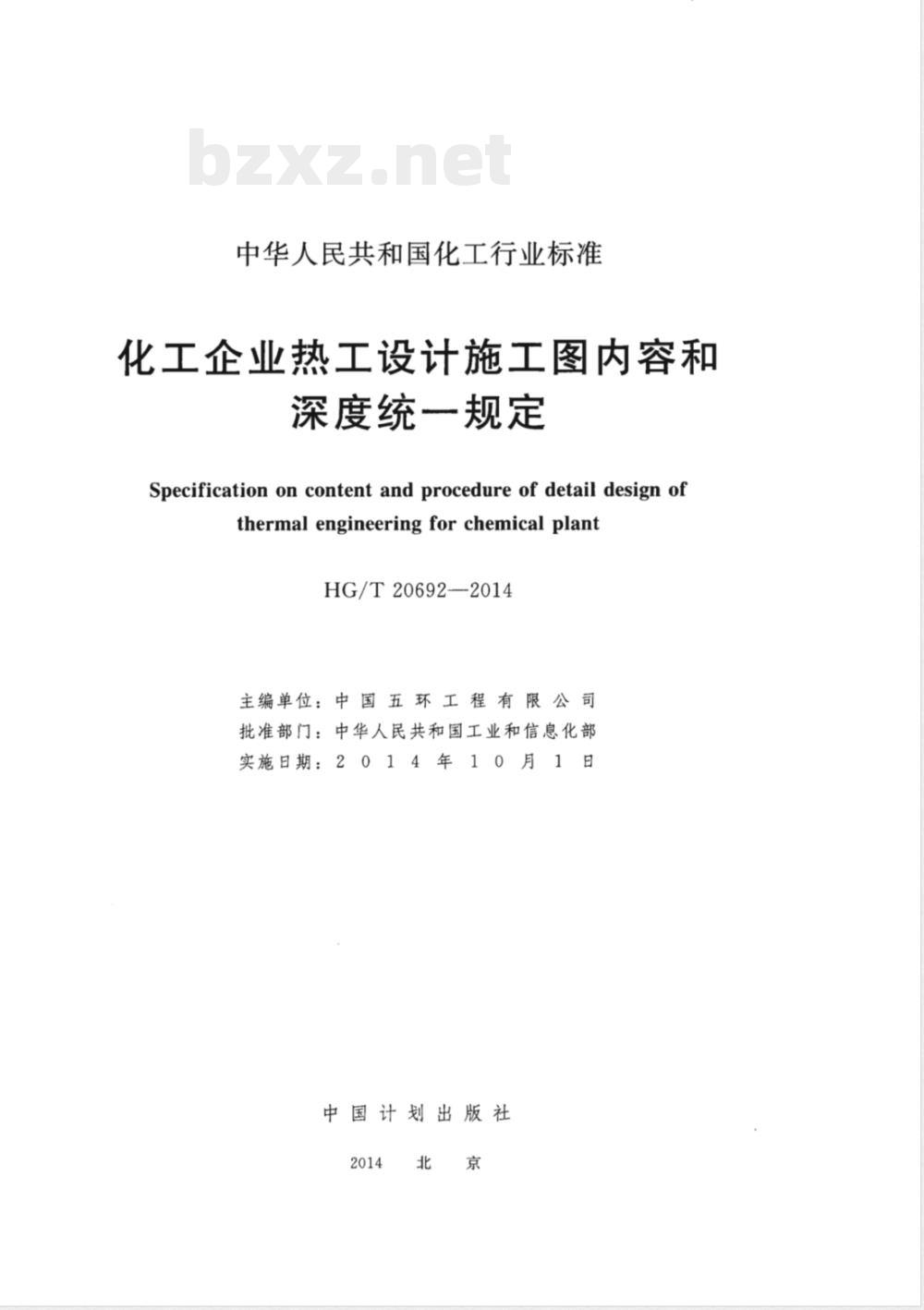

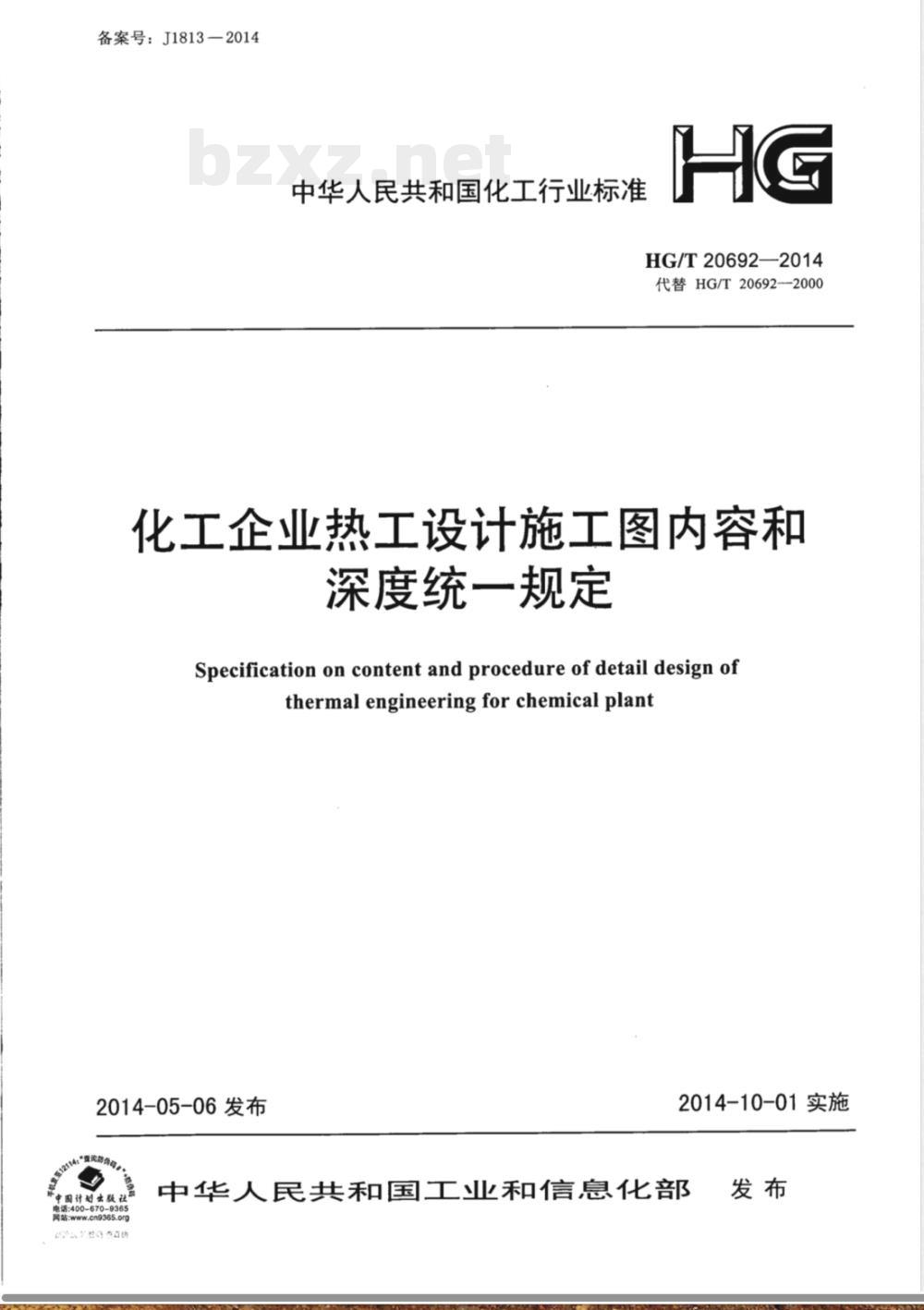

备案号：J1813—2014 中华人民共和国化工行业标准 HG/T 20692—2014 代替 HG/T 20692—2000 化工企业热工设计施工图内容和深度统一规定 Specification on content and procedure of detail design of thermal engineering for chemical plant 2014-05-06 发布 2014-10-01 实施 中华人民共和国工业和信息化部 发布 主编单位：中国五环工程有限公司 前言 本标准为化工企业热工设计施工图内容和深度的统一规定，用于规范化工企业热工专业设计文件的编制内容及深度要求。 中华人民共和国工业和信息化部公告 2014年第32号 工业和信息化部批准发布1208项行业标准，其中包括化工行业标准137项。本标准为其中之一，由中国计划出版社出版实施。 附件：17项化工行业标准编号、名称及实施日期中包含 HG/T 20692—2014。 1 标准概况 本标准规定了化工企业热工设计施工图的内容组成、表达深度及编制要求，适用于化工工程项目热工专业施工图设计阶段的文件编制与技术管理。 2 编制原则 热工设计施工图应满足工程设计规范要求，确保设计内容完整、表达清晰、技术参数准确，并满足施工与安装需要。 3 适用范围 本标准适用于化工企业新建、扩建及改建工程中的热工系统施工图设计，包括仪表、控制及相关热工系统设计内容。 4 标准引用体系 本标准属于化工行业设计标准体系的重要组成部分，与仪表、电气及控制系统设计规范协调使用。 5 标准发布信息 批准部门：中华人民共和国工业和信息化部 发布日期：2014年5月6日 实施日期：2014年10月1日 出版单位：中国计划出版社 6 相关行业标准 本标准与以下化工行业标准配套使用，包括： HG/T 20505—2014 过程测量与控制仪表功能标志及图形符号 HG/T 20507—2014 自动化仪表选型设计规范 HG/T 20508—2014 控制室设计规范 HG/T 20509—2014 仪表供电设计规范 HG/T 20510—2014 仪表供气设计规范 HG/T 20511—2014 信号报警及联锁系统设计规范 HG/T 20512—2014 仪表配管配线设计规范 HG/T 20513—2014 仪表系统接地设计规范 HG/T 20514—2014 仪表及管线伴热和绝热保温设计规范 HG/T 20515—2014 仪表隔离和吹洗设计规范 HG/T 20516—2014 自动分析器室设计规范 HG 20571—2014 化工企业安全卫生设计规范 HG/T 20658—2014 熔盐炉技术规范 HG/T 20699—2014 等相关化工工程设计标准体系文件。
