本标准规定了37 mm高炮人工影响天气作业点安全射界选取、安全射界图绘制、安全射界图审核的技术要求。 本标准适用于37 mm高炮人工影响天气作业点安全射界图的绘制。
本标准按照GB/T 1.1-2009给出的规则起草。
本标准由全国人工影响天气标准化技术委员会（SAC/TC 538）提出并归口。
本标准起草单位：山东省人民政府人工影响天气办公室、青岛市人民政府人工影响天气办公室。
本标准主要起草人：龚佃利、孙建东、杨凡、刘文、赵健、张洪生、张小培、邵洋、卢培玉。
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
QX/T 151 人工影响天气作业术语

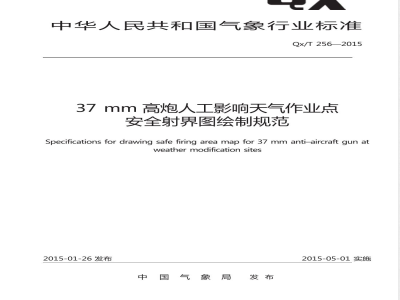

ICS 07.060
中华人民共和国气象行业标准
Qx/T 256—2015
37mm高炮人工影响天气作业点
安全射界图绘制规范
Specifications for drawing safe firing area map for 37 mm anti-aircraft gun atweather modification sites
2015-01-26 发布
中国气象局
2015-05-01实施

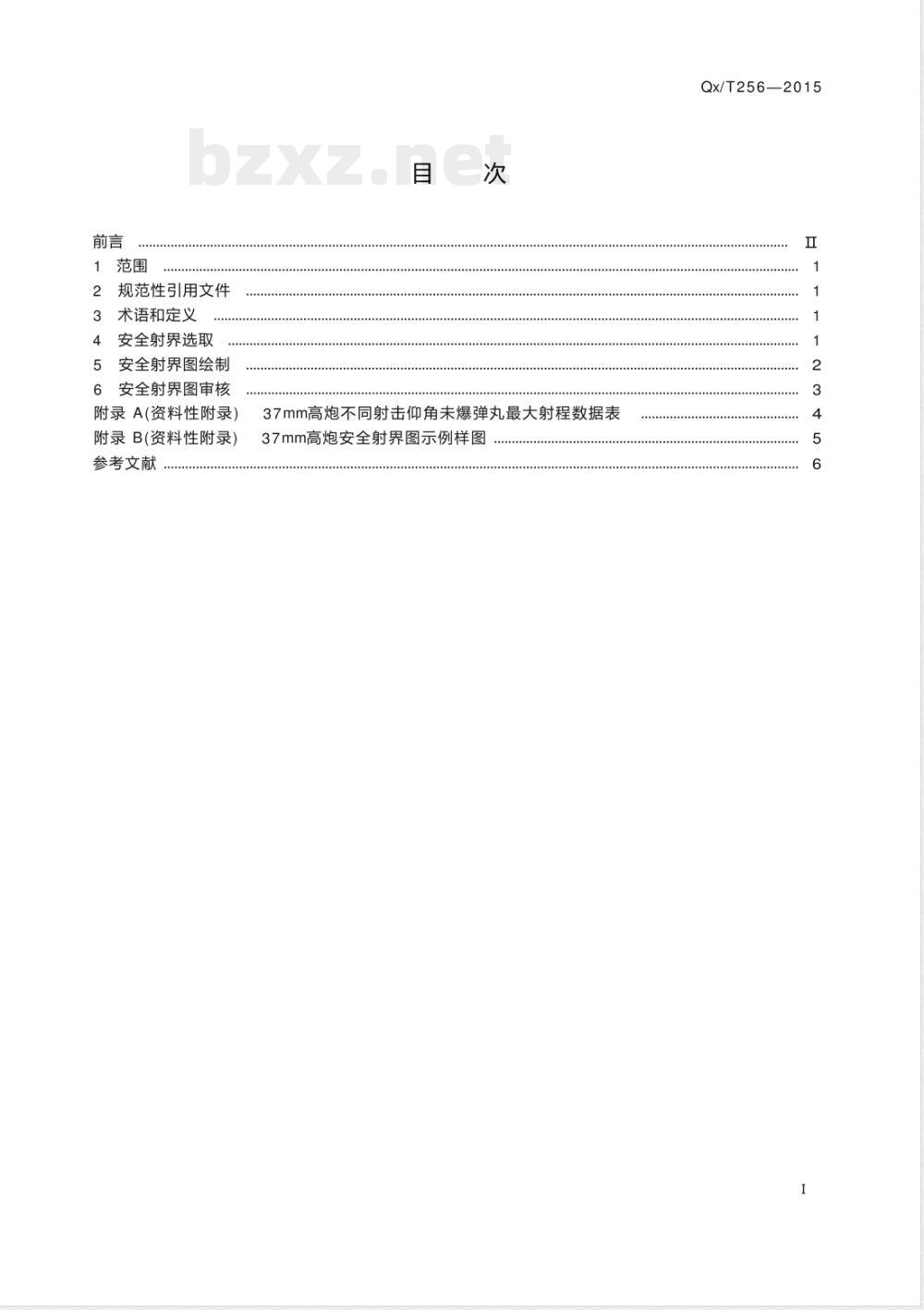

规范性引用文件
3术语和定义
安全射界选取
安全射界图绘制
安全射界图审核
附录A(资料性附录)
附录B(资料性附录)
参考文献
37mm高炮不同射击仰角未爆弹丸最大射程数据表37mm高炮安全射界图示例样图
Qx/T256—2015
Qx/T2562015

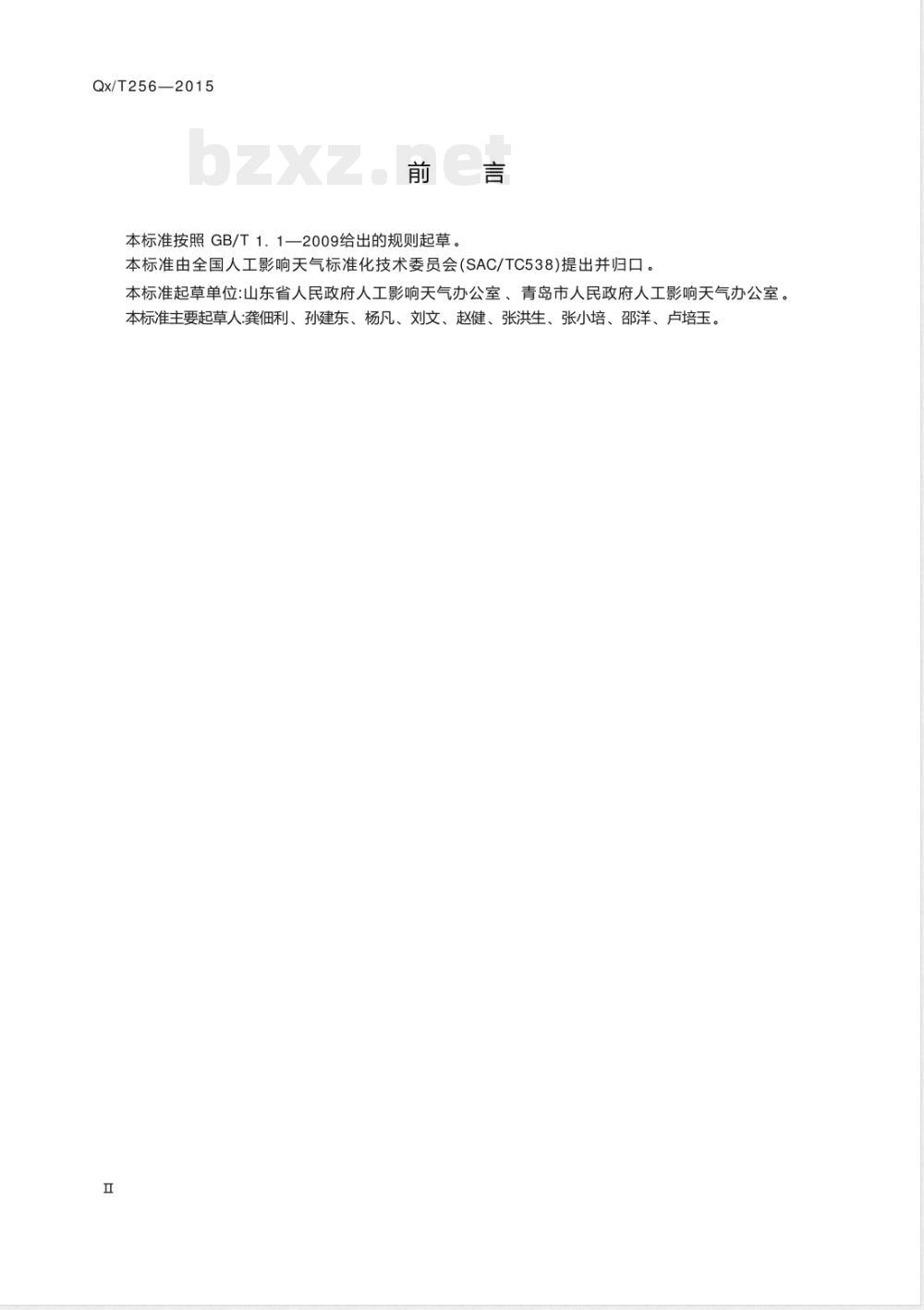

本标准按照GB/T1．1一2009给出的规则起草本标准由全国人工影响天气标准化技术委员会(SAC/TC538)提出并归口。本标准起草单位：山东省人民政府人工影响天气办公室、青岛市人民政府人工影响天气办公室。本标准主要起草人:龚佃利、孙建东、杨凡、刘文、赵健、张洪生、张小培、邵洋、卢培玉。H

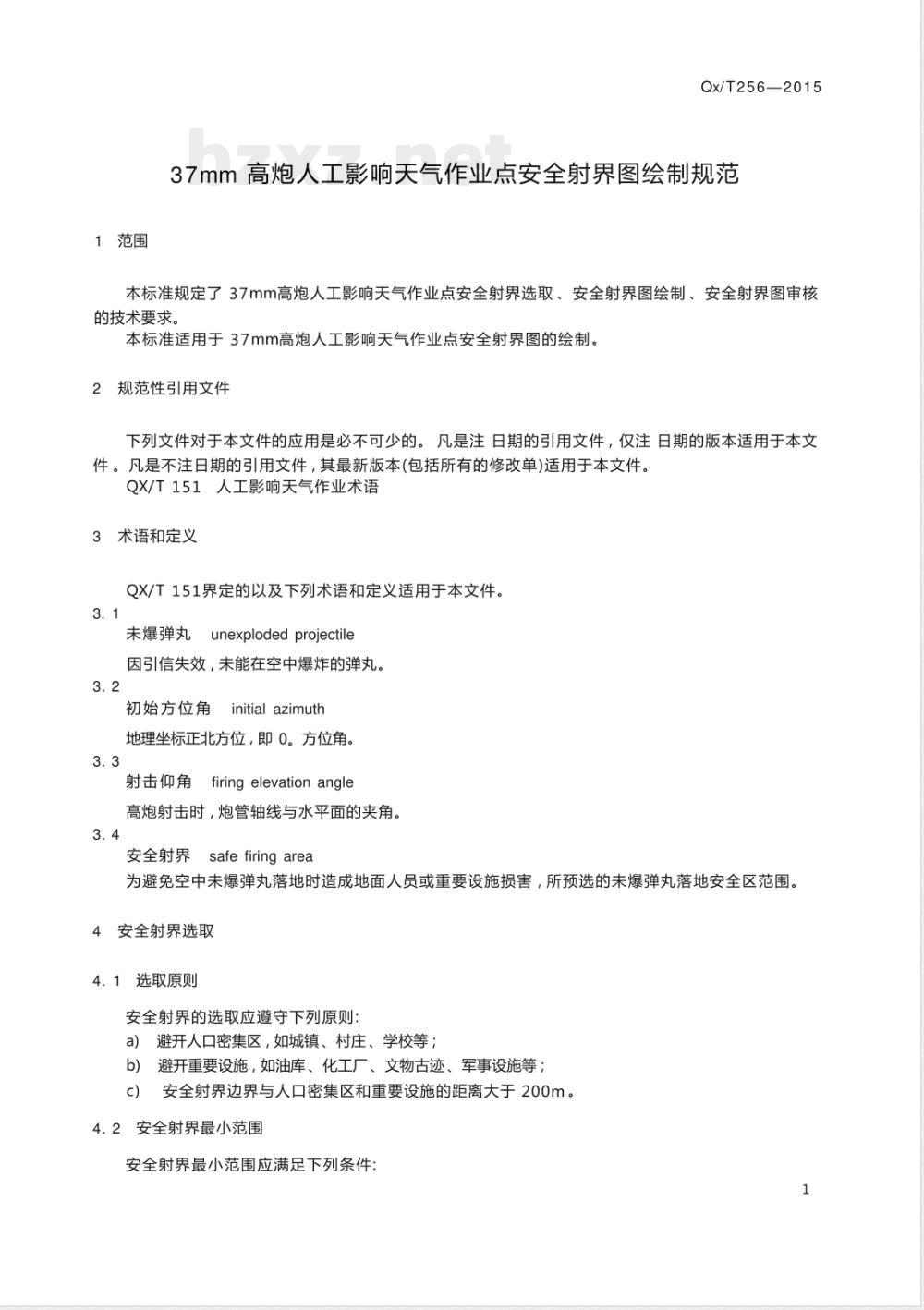

1范围
Qx/T256—2015
37mm高炮人工影响天气作业点安全射界图绘制规范本标准规定了37mm高炮人工影响天气作业点安全射界选取、安全射界图绘制、安全射界图审核的技术要求。
本标准适用于37mm高炮人工影响天气作业点安全射界图的绘制。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。QX/T151人工影响天气作业术语
3术语和定义
QX/T151界定的以及下列术语和定义适用于本文件。3. 1
未爆弹丸unexploded projectile因引信失效，未能在空中爆炸的弹丸。3.2
初始方位角initial azimuth
地理坐标正北方位，即0。方位角。3.3
射击仰角firingelevationangle高炮射击时，炮管轴线与水平面的夹角。3.4
安全射界
safe firing area
为避免空中未爆弹丸落地时造成地面人员或重要设施损害，所预选的未爆弹丸落地安全区范围。4安全射界选取
4.1选取原则
安全射界的选取应遵守下列原则：a）避开人口密集区，如城镇、村庄、学校等；b)i
避开重要设施，如油库、化工厂、文物古迹、军事设施等，c）安全射界边界与人口密集区和重要设施的距离大于200m。4.2安全射界最小范围
安全射界最小范围应满足下列条件：1
Qx/T256—2015
a）海拨高度小于或等于1500m的作业点：1500m(极坐标径向）×1000m(极坐标切向）；b）海拔高度大于1500m的作业点：2000m（极坐标径向）×1500m（极坐标切向）。注：极坐标径向为高炮炮管轴线方向在水平面的投影方向；极坐标切向为水平面上垂直于极坐标径向的方向。5安全射界图绘制
5.1底图
底图宜选用1：50000以上比例尺地图或分辨率不低于5m的卫星遥感影像图，可明显分辨城镇、村庄等地物及其边界。
5·2水平距离圈
以作业点为圆心，以1km、10km为半径绘制实线闭合圆;在自圆心向右(正东方向)的横轴上，按1km间隔标出距离刻度，并标注“1km”、“10km”距离刻度数值。5·3射击距离圈
以作业点为圆心，以45。~80。射击仰角未爆弹丸最大射程为半径，按5。间隔画虚线闭合圆;在自圆心向上（正北方向）的纵轴上，标注对应射击仰角数值。常用的人工影响天气炮弹未爆弹丸的最大射程数据参见附录A。
54方位线段bzxz.net
自初始方位角起，顺时针至345。，间隔15。，由作业点至10km距离圈画方位线段；自初始方位角起，顺时针至315，间隔45，在10km距离圈外侧标注对应方位角数值5·5安全射界图形
在底图上查找符合4.1和4.2要求的区域，确定安全射界边界；以作业点为圆心绘制扇形区域，用明显区别于底图的颜色、以半透明方式填充。5·6安全射界编号
自初始方位角起，沿顺时针方向，由内至外，按阿拉伯数字1，2，3...的顺序编号，居中标注于安全射界内。
5·7安全射界范围表
依据37mm高炮不同射击仰角未爆弹丸最大射程数据，插值得出标准气象条件下各安全射界对应的射击起、止方位角和起、止仰角数值（四舍五入取整数），按安全射界编号由小到大的次序在安全射界图左下部写明。
5·8标注信息
安全射界图应标注下列信息：
在安全射界图上方，居中标注图题\37mm高炮安全射界图”；a)
在安全射界图右下部，依次标出下列说明内容：b）
1）作业点名称：以所在县级行政区及具体作业地名称表示；2）作业点编号：9位数字编号，1位~6位为GB/T2260规定的行政区域代码，7位～~9位为2
作业点序号；
经纬度：单位为度(。）,精度为0.01。；海拔高度：单位为米(m),精度为0.1m；地图比例尺或卫星影像分辨率：按地图比例尺或卫星影像分辨率给出；适用弹型。
在安全射界图下方，依次写明绘制人、审核人、绘制单位和绘制时间。幅面尺寸
安全射界图印制幅面尺寸宜宽度不小于0.6m、高度不小于0.9m。510示例样图
示例样图参见附录B。
安全射界图审核
6.1核对
Qx/T256—2015
安全射界图绘制完毕后，应对选取的安全射界及周边环境进行调查核对，确认绘制的安全射界符合4.1和4.2要求。
6·2　复核
每年应对安全射界图进行复核,对不符合4.1和4.2要求的安全射界进行修订。3
Qx/T256—2015
附录A
(资料性附录)
37mm高炮不同射击仰角未爆弹丸最大射程数据表表A.1给出了
自前国内主要使用的5种人工影响天气炮弹在不同射击仰角情况下未爆弹丸的最大射程数据。
表A·137mm高炮不同射击仰角未爆弹丸最大射程数据表射角
未爆弹丸最大射程
JD89-Ⅱ型
JD-07A型
注1：标准气象条件下，弹丸口径D为37mm，弹形系数i43为1.0(弹道系数C43为1.89)的质点弹道计算结果。注2:83型弹丸质量为0.722kg，初速为866m/s；92型弹丸质量为0.658kg，初速为890m/s;07型弹丸质量为0.660kg，初速为890m/sJD89-Ⅱ型弹丸质量为0.600kg，初速为950m/s;JD-07A型弹丸质量为0.740kg，初速为866m/s。
附录B
(资料性附录)
37mm高炮安全射界图示例样图
图B.1给出了基于SPOT5卫星影像图绘制的37mm高炮安全射界图示例。37mm高炮安全射界图
安全射界范围
方位角
~16550*
~230°71*~79*
230°55*~69
绘制人
~272°55°
审核人：
方位角
~310°60°
~360~62-~70
作业点名称：
作业点编号：
经纬度：
海披高度：
影像分剪率：
造用弹型：
寿光-林海林场
370783004
118.70\E,37.18N
Qx/T256—2015
JD-07A型
雕坊市人工影响天气办公室2014年04月制图B137mm高炮安全射界图示例
Qx/T256—2015
参考文献
GB/T2260中华人民共和国行政区划代码QX/T17—200337mm高炮防雷增雨作业安全技术规范王良明，钱明伟.高原环境对高炮外弹道特性的影响[J].弹道学报，2006，18(1)
