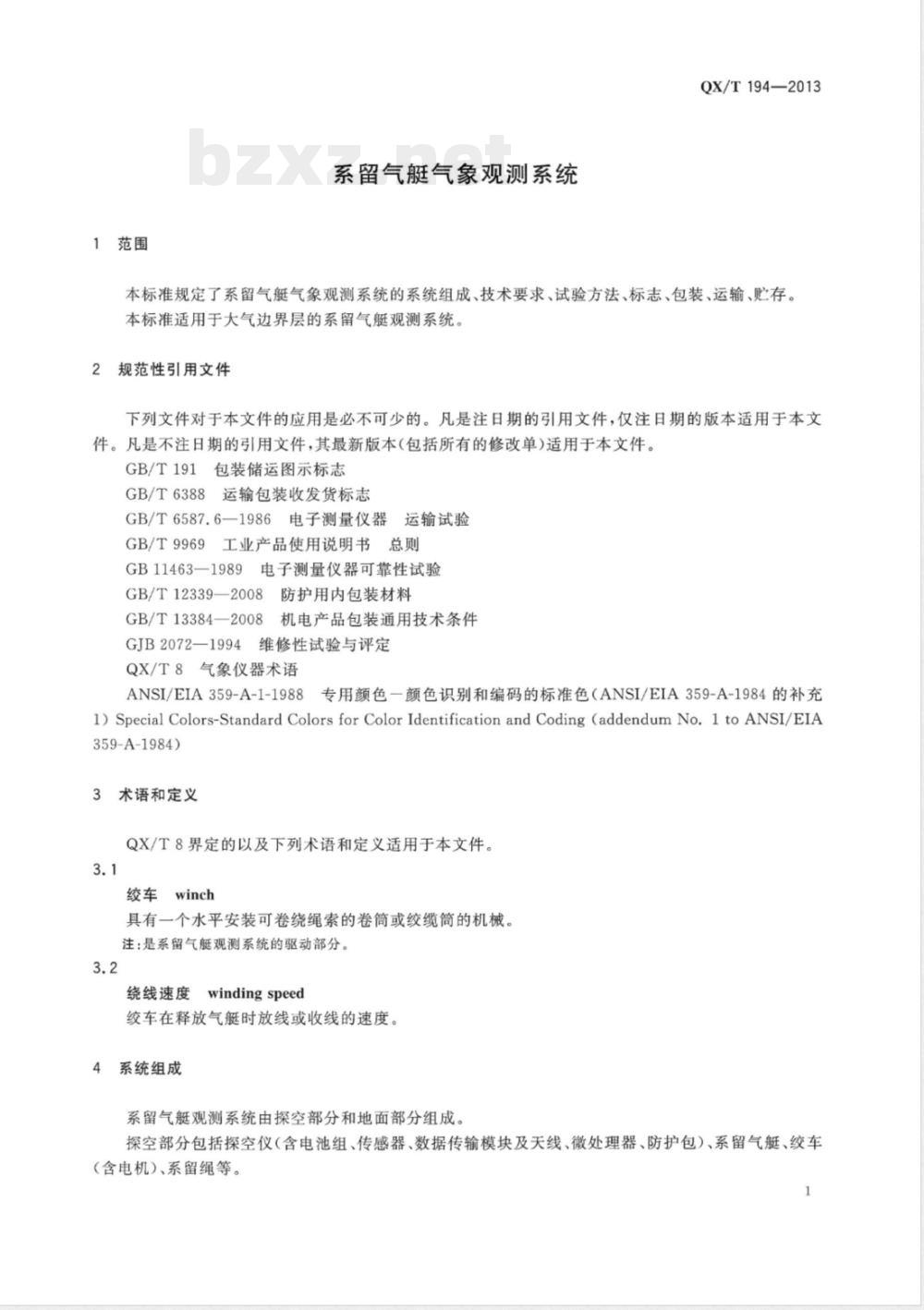

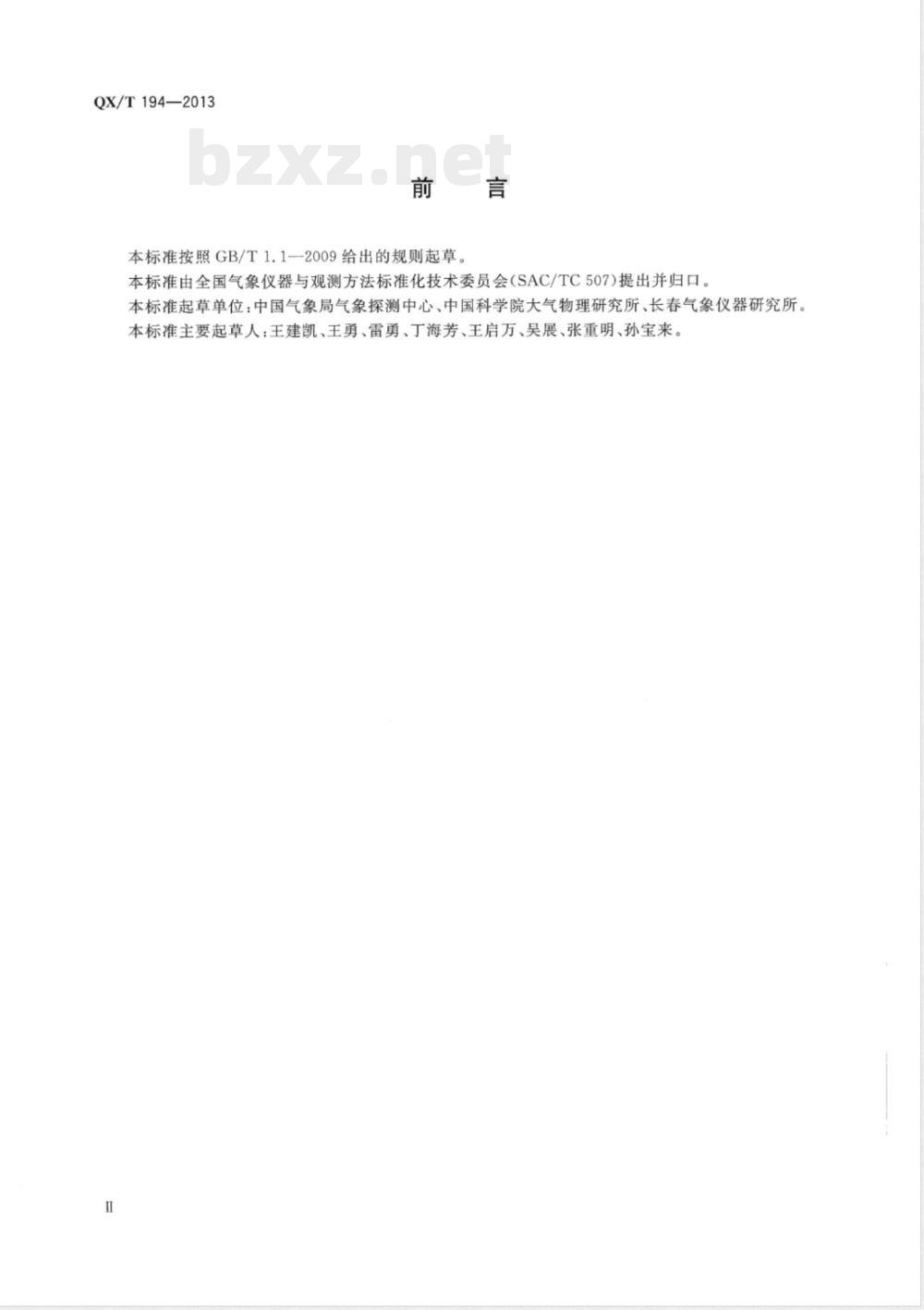

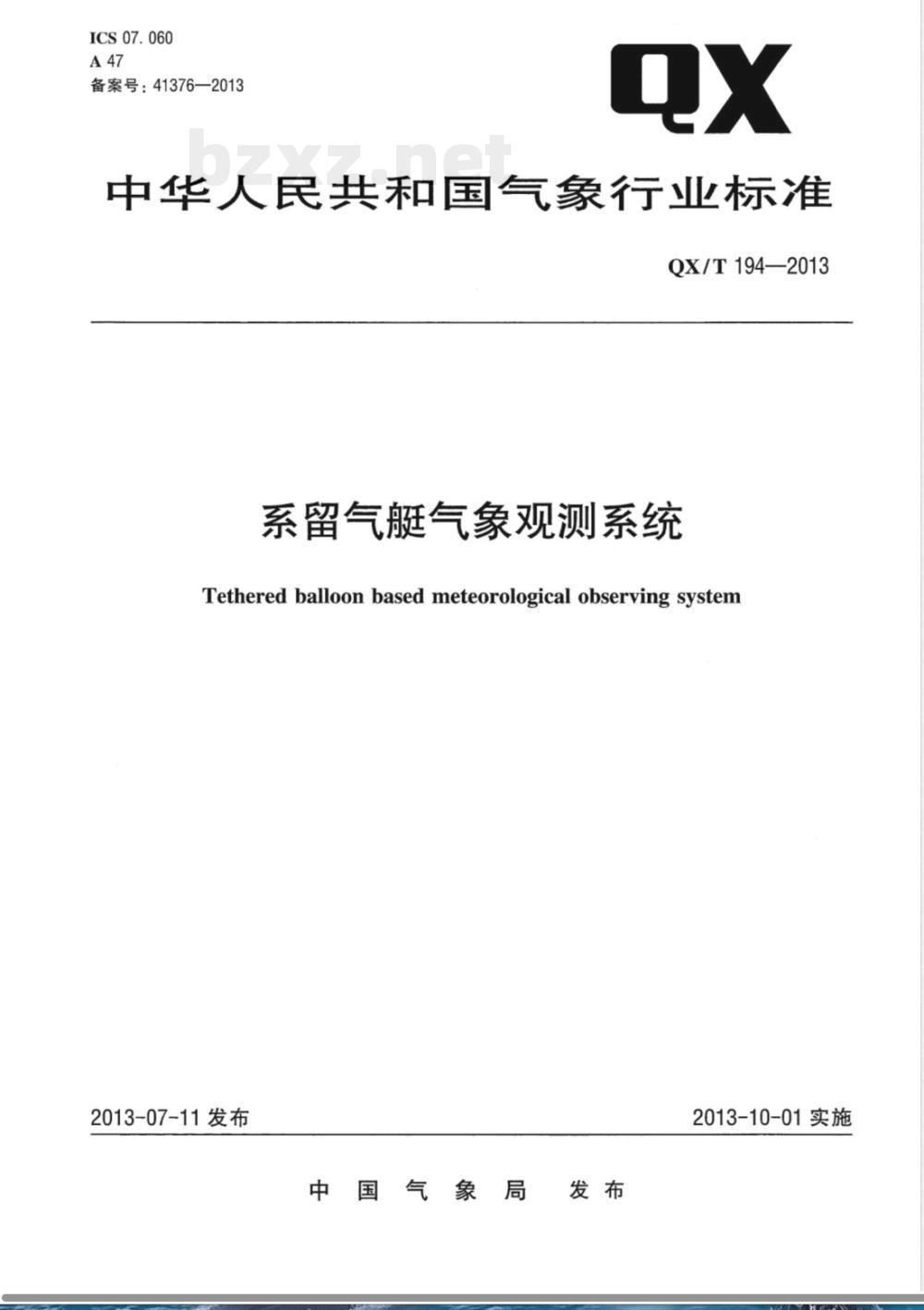

ICS 07.060 A47 备案号：41376—2013 QX/T 194—2013 中华人民共和国气象行业标准 系留气艇气象观测系统 Tethered balloon based meteorological observing system 2013-07-11发布 中国气象局发布 2013-10-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由全国气象仪器与观测方法标准化技术委员会（SAC/TC507）提出并归口。 本标准起草单位：中国气象局气象探测中心、中国科学院大气物理研究所、长春气象仪器研究所。 主要起草人：王建凯、王勇、雷勇、丁海芳、王启万、吴展、张重明、孙宝来。 1 范围 本标准规定了系留气艇气象观测系统的系统组成、技术要求、试验方法、标志、使用说明书、包装、运输和贮存要求。 本标准适用于大气边界层的系留气艇观测系统。 2 规范性引用文件 GB/T 191 包装储运图示标志 GB/T 6388 运输包装收发货标志 GB/T 6587.6—1986 电子测量仪器运输试验 GB/T 9969 工业产品使用说明书总则 GB 11463—1989 电子测量仪器可靠性试验 GB/T 12339—2008 防护用内包装材料 GB/T 13384—2008 机电产品包装通用技术条件 GJB 2072—1994 维修性试验与评定 QX/T 8 气象仪器术语 ANSI/EIA 359-A-1-1988 专用颜色标准 3 术语和定义 3.1 绞车（winch） 具有一个水平安装、可卷绕绳索卷筒或绞缆筒的机械，是系留气艇观测系统的驱动部分。 3.2 绕线速度（winding speed） 绞车在释放或回收气艇时的放线或收线速度。 4 系统组成 系留气艇观测系统由探空部分和地面部分组成。 探空部分包括：探空仪（含电池组、传感器、数据传输模块及天线、微处理器、防护包）、系留气艇、绞车（含电机）、系留绳等。 地面部分包括：数据接收机（含天线）、数据处理机及软件、通信电缆、电源等。 5 技术要求 5.1 外观结构 应符合以下要求： — 探空仪外观形状和尺寸符合设计要求； — 防护包表面光洁，无损伤、变形或开裂； — 可动部件在运输前应加装锁定装置； — 电气线路及接插件连接牢固； — 绞车各零部件安装牢固可靠，操作无卡滞现象； — 气艇颜色应符合ANSI/EIA 359-A-1988规定的橘红色或醒目颜色； — 气艇形状及结构应符合设计要求。 5.2 系统功能 应具有以下功能： — 气温、湿度、气压、风向和风速要素的采集、处理、显示及存储； — 参数可通过配套软件设置； — 具有数据实时传输、存储及打印接口； — 可实时显示电池状态； — 具有温度防辐射功能； — 绞车可自动运行且绕线速度连续可调； — 更换部件后系统应满足性能要求。 5.3 测量性能 5.3.1 气压传感器 — 测量范围：500 hPa～1050 hPa； — 最大允许误差：±0.5 hPa（任意100 hPa范围内）； — 分辨力：0.1 hPa。 5.3.2 温度传感器 — 测量范围：-40℃～50℃； — 最大允许误差：±0.3℃； — 分辨力：0.1℃。 6 试验方法 （略） 7 标志、使用说明书 （略） 8 包装、运输、贮存 （略）
