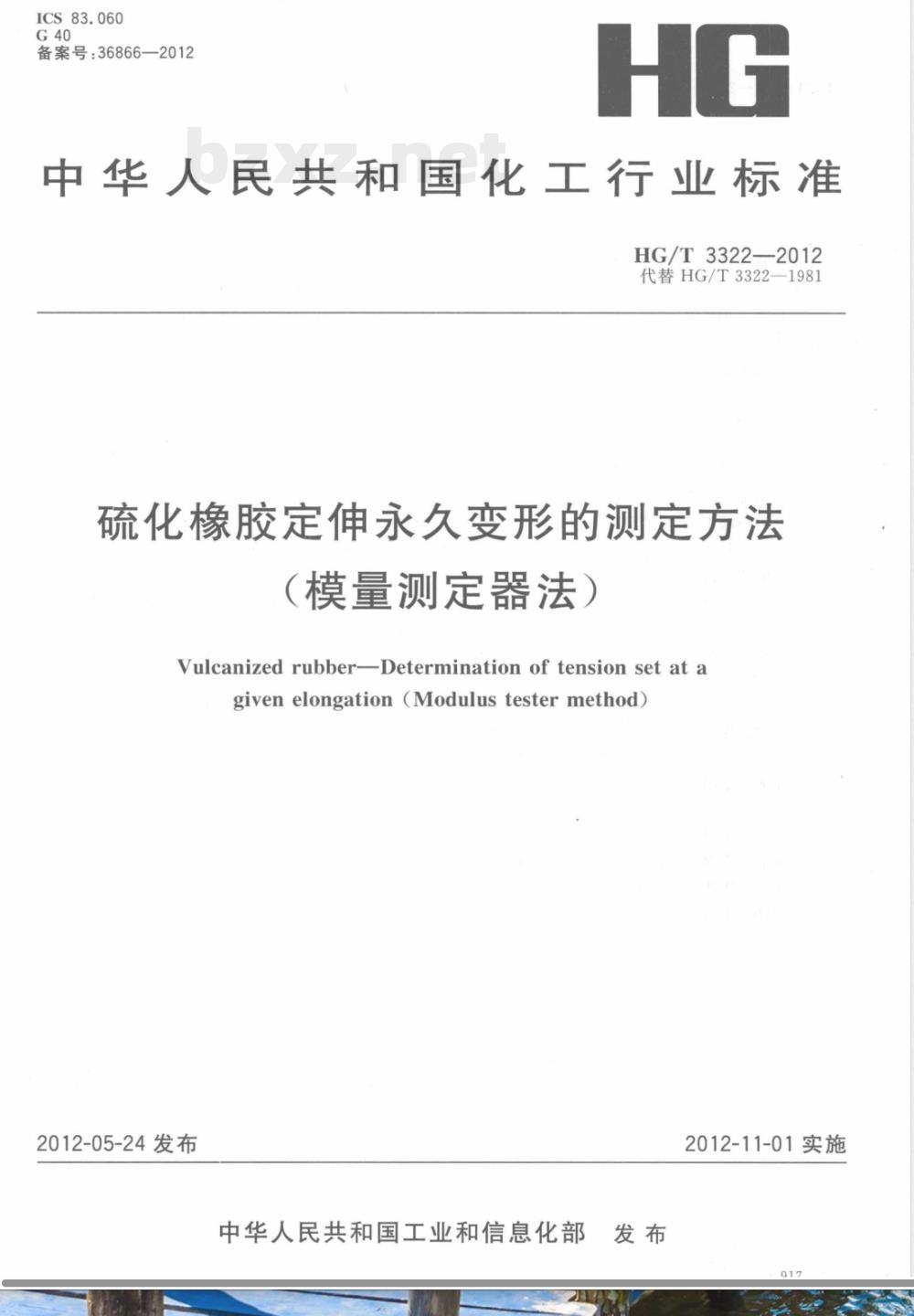

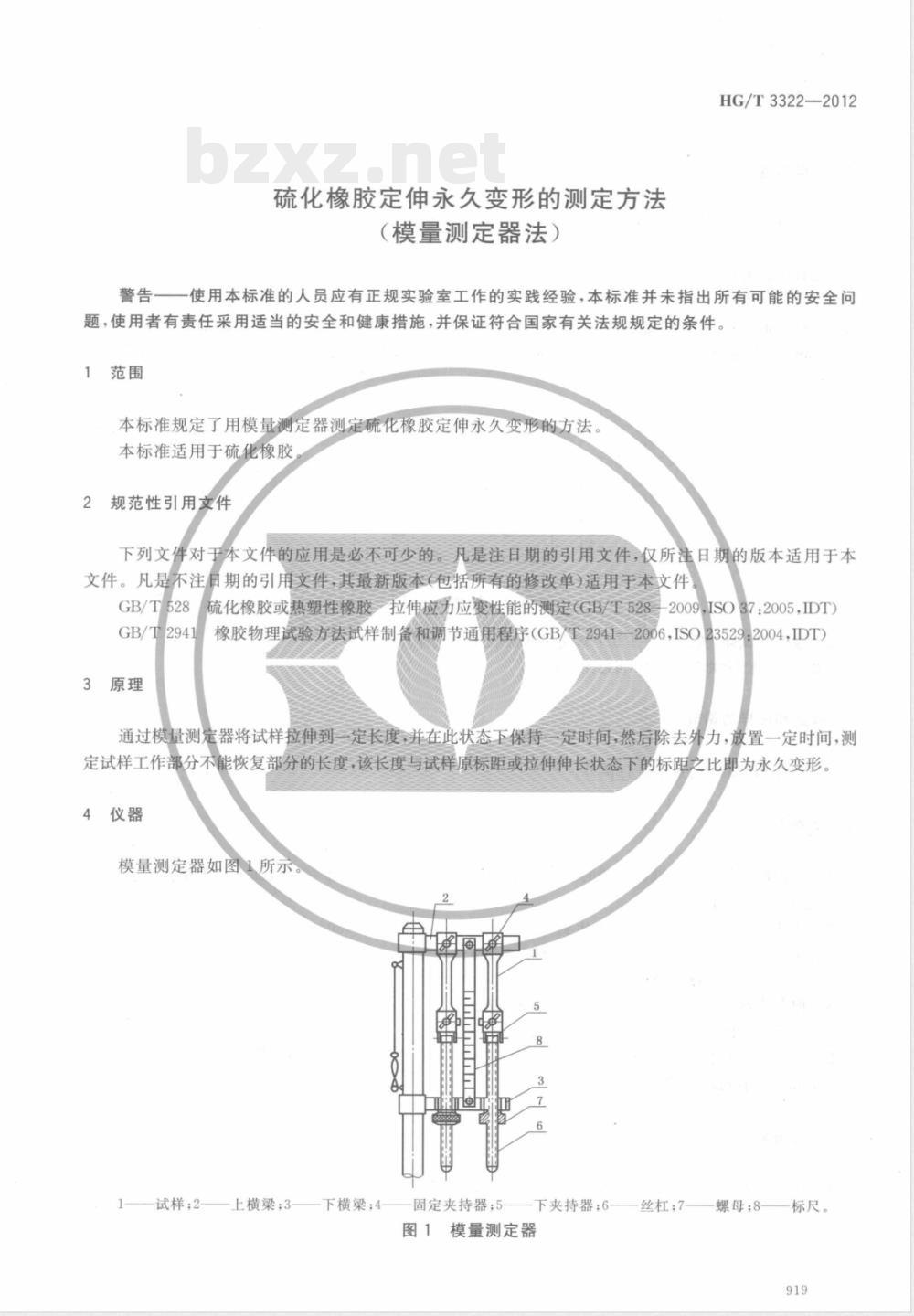

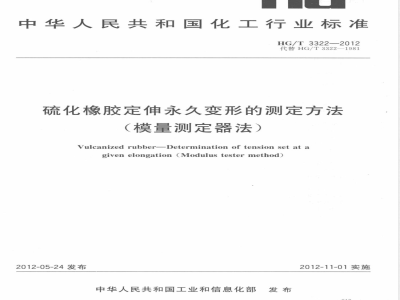

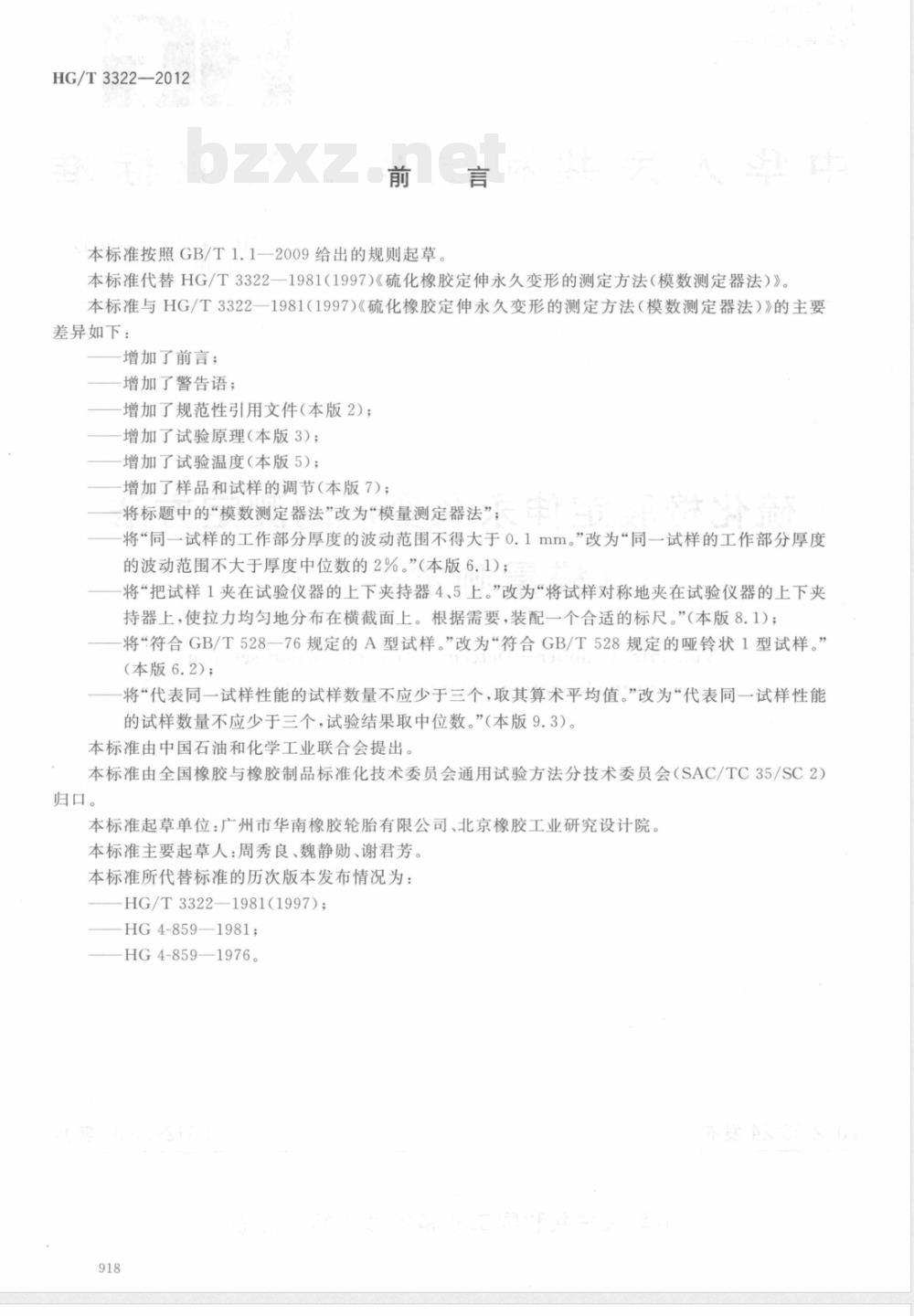

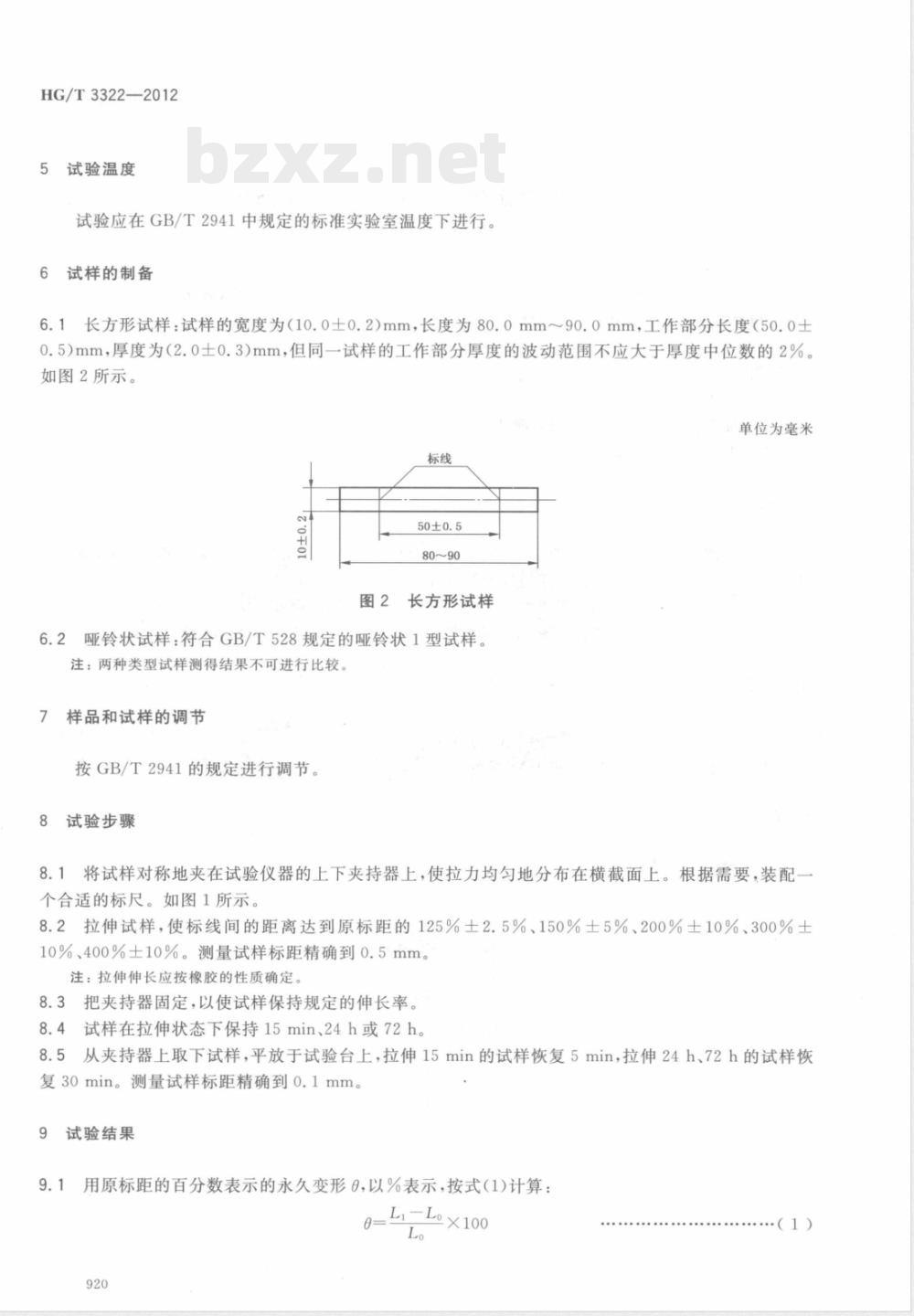

ICS 83.060 G40 备案号：36866—2012 HG 中华人民共和国化工行业标准 HG/T 3322—2012 代替 HG/T 3322—1981 硫化橡胶定伸永久变形的测定方法（模量测定器法） Vulcanized rubber — Determination of tension set at a given elongation (Modulus tester method) 2012-05-24发布 中华人民共和国工业和信息化部发布 2012-11-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替HG/T 3322—1981（1997）《硫化橡胶定伸永久变形的测定方法（模数测定器法）》。 与原标准相比，主要技术变化如下： 增加前言及警告语； 增加规范性引用文件、试验原理、试验温度及样品调节要求； 将“模数测定器法”修改为“模量测定器法”； 修改试样厚度波动范围表述； 修改试样夹持方式及装配标尺说明； 试样类型明确为符合GB/T 528规定的哑铃状1型试样； 试验结果由算术平均值改为中位数表示。 本标准由中国石油和化学工业联合会提出。 本标准由全国橡胶与橡胶制品标准化技术委员会通用试验方法分技术委员会（SAC/TC 35/SC 2）归口。 起草单位：广州市华南橡胶轮胎有限公司、北京橡胶工业研究设计院。 主要起草人：周秀良、魏静勋、谢君芳等。 警告 使用本标准的人员应具有正规实验室工作经验。本标准未指出所有安全问题，使用者有责任采取适当安全和健康措施，并符合国家有关法规。 1 范围 本标准规定了用模量测定器测定硫化橡胶定伸永久变形的方法。 本标准适用于硫化橡胶材料。 2 规范性引用文件 GB/T 528 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T 2941 橡胶物理试验方法 试样制备和调节通用程序 3 原理 通过模量测定器将试样拉伸至规定长度并保持一定时间，随后去除外力并放置规定时间后，测量试样工作部分未恢复的长度。该长度与原标距或拉伸状态标距之比即为永久变形。 4 仪器 使用模量测定器，其结构包括上横梁、下横梁、固定夹持器、下夹持器、丝杠、螺母及标尺等组成。 5 试验温度 试验应在GB/T 2941规定的标准实验室温度条件下进行。 6 试样制备 6.1 长方形试样：宽度（10.0±0.2）mm，长度80.0～90.0 mm，工作部分长度（50.0±0.5）mm，厚度（2.0±0.3）mm，同一试样工作部分厚度波动不大于厚度中位数的2%。 6.2 哑铃状试样：符合GB/T 528规定的哑铃状1型试样。 注：两种试样测得结果不可直接比较。 7 样品和试样的调节 按GB/T 2941规定进行调节。 8 试验步骤 8.1 将试样对称夹持在试验仪器上下夹持器上，使拉力均匀分布在横截面上，根据需要安装标尺。 8.2 拉伸试样至原标距的125%±2.5%、150%±5%、200%±10%、300%±10%或400%±10%，测量标距精确至0.5 mm。
