本标准规定了气象视频节目中国地图上所显示的地形、河流、湖泊和境界等地理要素选取与表达的要求。 本标准适用于气象视频节目的中国地图全图制作。

ICS07.060

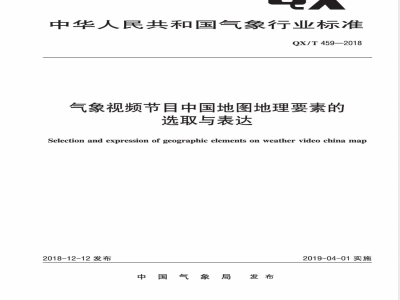

中华人民共和国气象行业标准
QX/T459—2018
气象视频节目中国地图地理要素的选取与表达
Selection and expression of geographic elements on weather video china map2018-12-12发布
中国气象局
2019-04-01实施
规范性引用文件
术语和定义
地形选取与表达
5河流选取与表达
6湖泊选取与表达
境界选取与表达
附录A(资料性附录)
附录B(资料性附录)
参考文献
地形色域·
河流与湖泊色域
QX/T459—2018
本标准按照GB/T1.1一2009给出的规则起草。QX/T459—2018
本标准由全国气象防灾减灾标准化技术委员会气象影视分技术委员会（SAC/TC345/SC1)提出并归口。
本标准起草单位：中国气象局公共气象服务中心。本标准主要起草人：谭思、张明、周笛、刘明霞、王慕华、张亚非、庞君如、李硕、马鑫。mbzxz.net
QX/T459—2018
地图在气象视频节目中使用率极高，随着观众对气象视频节目细节的重视，规范地图中地理要素的选取和表达势在必行。气象视频节目地图在制作和展示中具有较强的专业性和特殊性，为统一规范气象视频节目中国地图全图地理要素选取与表达，制定本标准。1范围
QX/T459—2018
气象视频节目中国地图地理要素的选取与表达本标准规定了气象视频节目中国地图上所显示的地形、河流、湖泊和境界等地理要素选取与表达的要求。
本标准适用于气象视频节目的中国地图全图制作。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB21139一2007基础地理信息标准数据基本规定SL261—2017湖泊代码
3术语和定义
下列术语和定义适用于本文件。3.1
数字高程模型
digital elevation model;DEM
以规则格网点的高程值表达地面起伏的数据集。[GB/T16820—2009，定义7.83］3.2
面状气象专题地图
area meteorological thematic map气象信息以面状分布时所用的地图。注：例如降水区域预报使用的地图。3.3
plotmeteorologicalthematicmap点状气象专题地图
气象信息以点状分布时所用的地图。注：例如城市预报使用的地图。3.4
RGB值
RGBvalue
红（R）、绿（G)、蓝（B)3种基色取值范围从0（黑色）到白色（255）。［QX/T180—2013，定义2.2
4地形选取与表达
4.1选取
用于制作地形的数字高程模型应符合GB21139一2007中4.2的要求。中国全图应包括南海诸岛、钓鱼岛、赤尾屿等重要岛屿。1
QX/T459—2018
4.2表达
宜采用RGB值（246，133，35）与RGB值（0，152，220）之间的颜色，参见附录A的图A.1。如果低海拔地区为暗色，则海拔越高配色越亮。色阶变化幅度可适度调整，但整体视觉效果应符合我国西高东低的基本地形特征。5
河流选取与表达
5.1选取
5.1.1面状气象专题地图
应包括长江干流和黄河干流。
5.1.2点状气象专题地图
应选取国务院水行政主管部门认定的一级、二级和三级河道。5.2表达
宜采用RGB值（53，57，77）与RGB值（59，202，174）之间的颜色，参见附录B的图B.1，透明度为0.61，长江干流和黄河干流的颜色应与其他河流不同。湖泊选取与表达
6.1选取
6.1.1面状气象专题地图
应包括青海湖、鄱阳湖、洞庭湖、太湖。6.1.2点状气象专题地图
应选取水面面积（不含国外部分）大于500km2的所有湖泊，选取依据见SL261一2017第4章中水面面积数据。
6.2表达
宜采用RGB值（53，57，77)与RGB值（59，202，174)之间的颜色，参见附录B的图B.1，透明度为0.6~1。
7境界选取与表达
7.1选取
应包括国界、省级境界。
7.2表达
中国国界，按照国务院批准发布的中国国界线画法标准样图绘制。东边绘出黑龙江与乌苏里江交2
QX/T459—2018
汇处，西边绘出喷赤河南北流向的河段，北边绘出黑龙江最北江段，南边绘出曾母暗沙，用九段线绘出南海诸岛归属范围，南海诸岛可作为附图。省级境界，按照国务院批准发布的行政区域界线标准画法图表示。国界与省级境界的表达应在颜色和宽度上予以区分。正式使用前送测绘地理信息主管部门履行报批手续。3
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
