本标准规定了螺旋桨式飞机机载焰剂型人工增雨催化作业装备的技术要求。 本标准适用于螺旋桨式飞机机载焰剂型人工增雨催化作业装备的设计、制造、验收及维修维护。

ICS07.060
中华人民共和国气象行业标准
QX/T473—2019

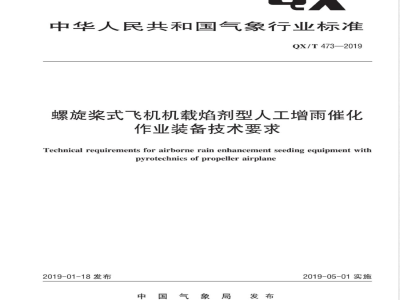

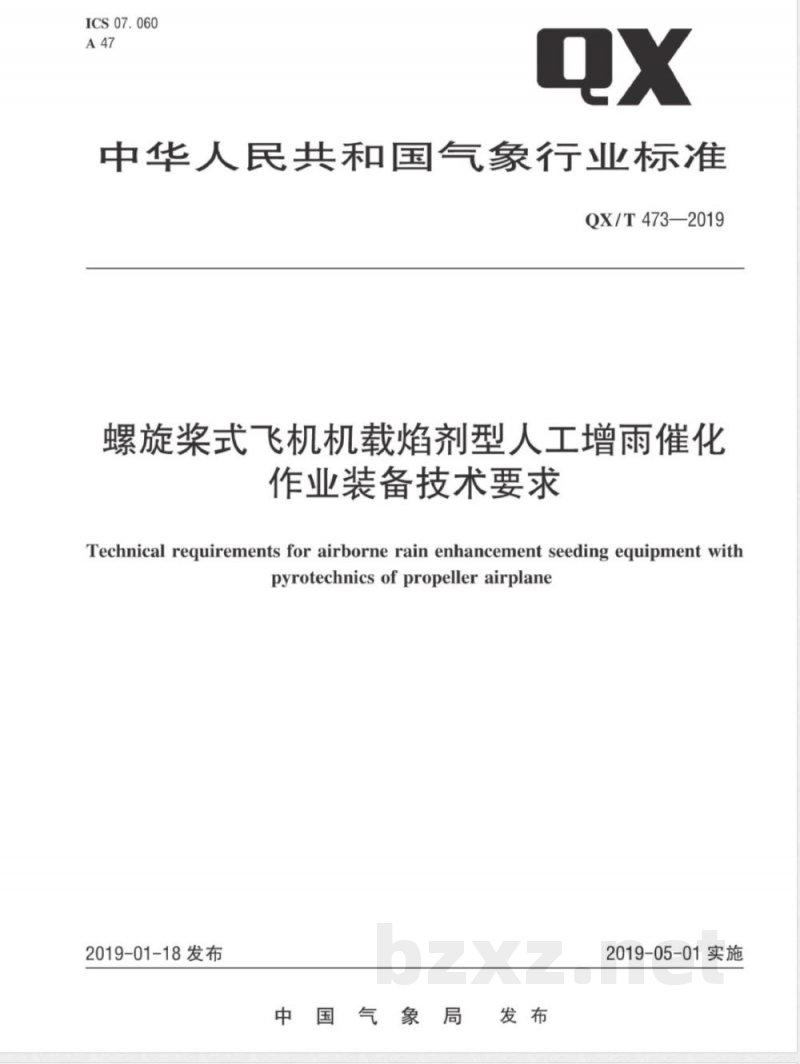

螺旋桨式飞机机载焰剂型人工增雨催化作业装备技术要求
Technical requirements for airborne rain enhancement seeding equipment withpyrotechnics of propellerairplane2019-01-18发布
中国气象局发布
2019-05-01实施

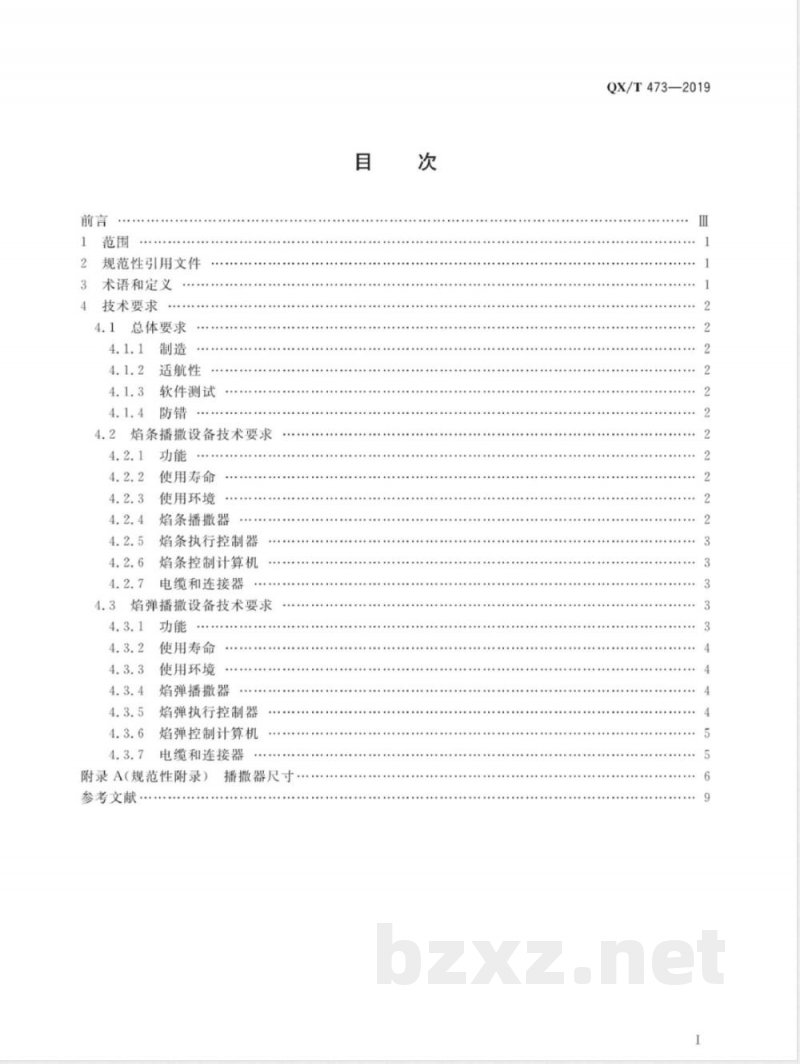

规范性引用文件
术语和定义
4技术要求
4.1总体要求
适航性
软件测试
焰条播撒设备技术要求
使用寿命
使用环境
焰条播撒器
焰条执行控制器
焰条控制计算机
电缆和连接器
焰弹播撒设备技术要求
使用寿命
使用环境
焰弹播撒器
焰弹执行控制器
焰弹控制计算机
电缆和连接器
附录A（规范性附录）
参考文献
播撒器尺寸
QX/T473—2019

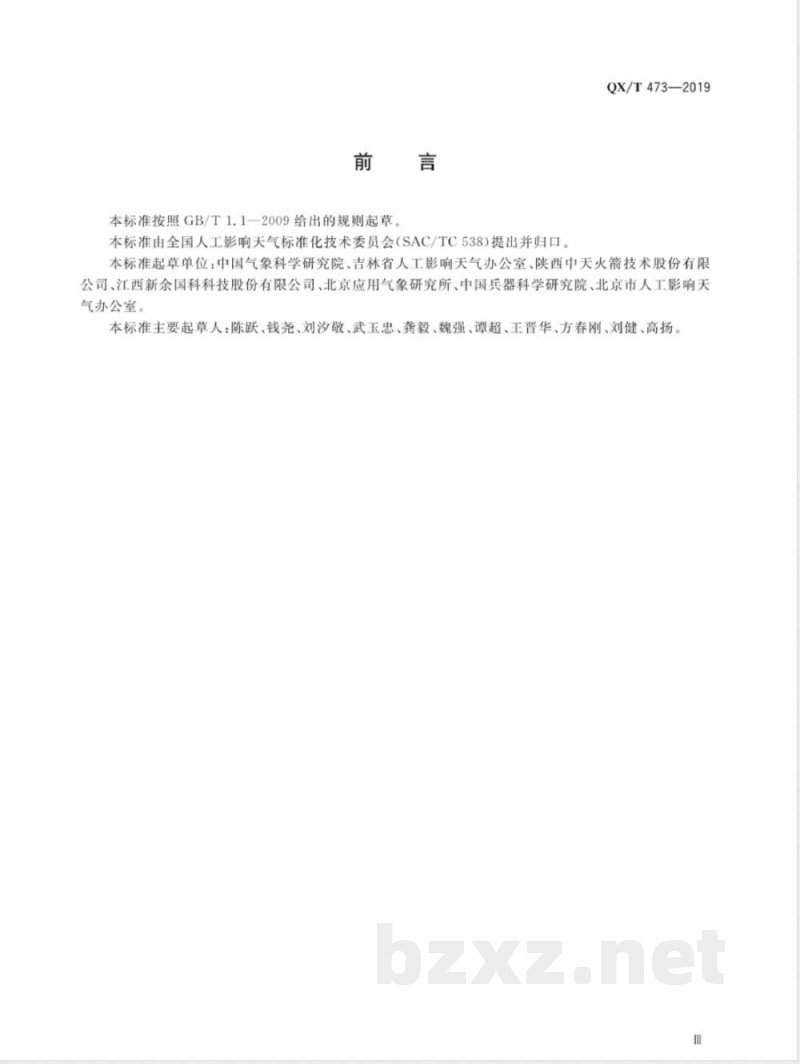

本标准按照GB/T1.1一2009给出的规则起草。本标准由全国人工影响天气标准化技术委员会（SAC/TC538)提出并归口。QX/T473—2019
本标准起草单位：中国气象科学研究院、吉林省人工影响天气办公室、陕西中天火箭技术股份有限公司、江西新余国科科技股份有限公司、北京应用气象研究所、中国兵器科学研究院、北京市人工影响天气办公室。
本标准主要起草人：陈跃、钱尧、刘汐敬、武玉忠、龚毅、魏强、谭超、王晋华、方春刚、刘健、高扬。1范围
QX/T473—2019
螺旋式飞机机载焰剂型人工增雨催化作业装备技术要求本标准规定了螺旋桨式飞机机载焰剂型人工增雨催化作业装备的技术要求。本标准适用于螺旋桨式飞机机载焰剂型人工增雨催化作业装备的设计、制造、验收及维修维护2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件GB/T9001质量管理体系要求
GJB9001质量管理体系要求bzxz.net
QX/T151人工影响天气作业术语
3术语和定义
QX/T151界定的以及下列术语和定义适用于本文件。3.1
焰剂pyrotechnies
由氧化剂、可燃物、特殊功能材料和黏合剂组成，点燃后产生烟、光、气和热的固态混合物3.2
焰条burn-in-placeflare
固定位置燃烧的、含有焰剂型催化剂的复合材料管状物注：装有吸湿性焰剂的焰条称为暖云焰条；装有碘化银等焰剂的焰条称为冷云焰条3.3
焰弹ejectableflare
从复合材料或金属材料管状物中发射后燃烧的、含有焰剂型催化剂的制品。注：装有吸湿性焰剂的焰弹称为暖云焰弹；装有碘化银等焰剂的焰弹称为冷云焰弹3.4
播撒器seedingdevice
安装于飞机机舱外，用于固定和放置焰条或焰弹，播撒催化剂的装置。3.5
控制计算机
controlcomputer
操控执行控制器的计算机，也称上位机。3.6
执行控制器
executive controller
连接控制计算机和播撒器，传输执行指令与反馈信息的装置QX/T473—2019
4技术要求
总体要求
机载焰剂型人工增雨催化作业装备生产过程应符合GB/T9001或GJB9001的要求。4.1.2
适航性
机载焰剂型人工增雨催化作业装备应符合民用航空适航审定标准4.1.3
软件测试
应通过软件测试。
应从结构和选型上保证电连接器的正确连接。4.2焰条播撒设备技术要求
焰条播撒设备应具备下列功能：可靠固定焰条；
识别与检测焰条；
点火播撒与状态监测。
使用寿命
使用寿命应不小于8年，或不少于2000飞行小时。4.2.3
使用环境
焰条播撒设备应适用以下环境：a)
使用温度：一40℃~+50℃；
存储温度：一55℃～+70℃；
使用相对湿度：0~100%；
能在降水条件下使用。
焰条播撒器
焰条播撒器技术要求如下：
应采用航空用铝合金、复合材料等制造；外形应符合气动整流设计；
重量应满足飞机载重要求；
结构强度、刚度应满足飞行动载要求，剩余强度系数应不小于1.5；应保证焰条壳体表面的冷却降温；应采用卡口方式固定焰条，卡口尺寸及对应的焰条固定销钉位置见附录A；g)
所有零件表面应采用阳极氧化处理，外表面应喷涂航空面漆；应通过电缆与安装在机身上的穿舱插座连接；点火电极尺寸见附录A。
焰条执行控制器
焰条执行控制器应具备下列功能：a)
焰条检测，检测电流应不大于20mA；焰条播撒，可选择任意焰条播撒；识别冷云焰条、暖云焰条；
数据外传，可接收外部发送的检测、点火指令并回传检测、点火结果数据；监控焰条状态。
焰条执行控制器应具有下列性能：a）
点火电流：2A+0.2A，点火时间：50ms+10m；QX/T473—2019
冷、暖云焰条识别指标：冷云焰条阻值范围为2.22士0.52，暖云焰条阻值范围为7.2Q士0.52；供电要求：直流电压28.5V士3V，最大功率不大于100W。焰条控制计算机
焰条控制计算机应符合以下要求：a
用不同颜色标示出焰条的种类和状态；可实现焰条的单根点火和多根同时点火功能；多根同时点火时，每根之间的点火时间间隔应不超过1S；可模拟及实时显示焰条的燃烧进度。电缆和连接器
电缆宜采用AFP1F-200聚四氟乙烯屏蔽导线制作，外套耐油胶布套。所有电缆、外敷布套、插头内线号应用套管标明，用油绸和绑扎线包扎插头并涂抹AK-20胶。电缆防波套两端应可靠接地4.2.7.2插头
机身穿舱舱外电缆插头宜采用J599/26FC35SN型号。3插座
机身穿舱插座及舱内插座宜采用J599/26FC35SN-U型号。4.3焰弹播撒设备技术要求
4.3.1功能
焰弹播撒设备应具备下列功能：a）可靠固定焰弹；
QX/T473—2019
焰弹挂载与线路检测；
点火播撒与状态监测。
使用寿命
使用寿命应不小于8年，或不少于2000飞行小时。4.3.3
使用环境
焰弹播撒设备应适用以下环境：a)
使用温度：一40℃～+50℃；
存储温度：一55℃～十70℃；
使用相对湿度：0~100%；
能在降水条件下使用。
焰弹播撒器
焰弹播撒器技术要求如下：
应采用航空用铝合金、复合材料等制造；外形应符合气动整流设计；
重量应满足飞机载重要求；
结构强度、刚度应满足飞行动载要求，剩余强度系数应不小于1.5；应采用卡口或弹夹方式固定焰弹，卡扣尺寸见附录A；所有零件表面应采用阳极氧化处理，外表面喷涂航空面漆；应通过电缆与安装在机身上的穿舱插座连接；点火电极尺寸见附录A。
焰弹执行控制器
焰弹执行控制器应具备下列功能：焰弹检测；
焰弹点火，点火时间间隔可控，检测到故障弹或空载时应跳过，继续发射下一枚；电路应采用隔离设计，杜绝干扰造成的误动作，检测和点火电路应分为两路控制；d)
非易失性存储，可自动记录断电前的发射状态，断电后再次重启作业，可查询断电前的作业状态，确保作业的延续性；
随时中止焰弹的自动连续发射；数据外传，可接收外部发送的检测、点火指令并回传检测、点火结果数据。性能
焰弹执行控制器应具有下列性能：a)
点火电流：2A+0.2A，点火时间：50ms+10m；供电要求：直流电压28.5V士3V，最大功率不大于100W；控制电源：电压DC28V，最大功率不大于30W；发火电源：电压DC28V，最大功率不大于100W；检测电流：不大于10mA。
6焰弹控制计算机
焰弹控制计算机应符合如下要求：a)
总线通信控制，并以不同颜色代表执行控制器的不同状态；焰弹检测，并用不同颜色代表焰弹的不同状态；能设定焰弹的发射数目和间隔时间，发射过程中能随时中止；能实现焰弹发射的手动/自动切换功能；软件有容错保证性，软件发现错误时，有错误提示，可以恢复到正常状态；运行稳定，避免软件错误而导致的系统崩溃和丢失数据现象；设置与外挂播撒器相连的电源、信号等物理隔断功能电缆和连接器
QX/T473—2019
电缆宜采用AFP1F-200聚四氟乙烯屏蔽导线制作，外套耐油胶布套。所有电缆、外敷布套、插头内线号应用套管标明，用油绸和绑扎线包扎插头并涂抹AK-20胶。电缆防波套两端应可靠接地4.3.7.2
机身穿舱舱外电缆插头宜采用J599/26FC98SN型号。4.3.7.3插座
机身穿舱插座及舱内插座宜采用J599/26MC98SN-U型号。5
