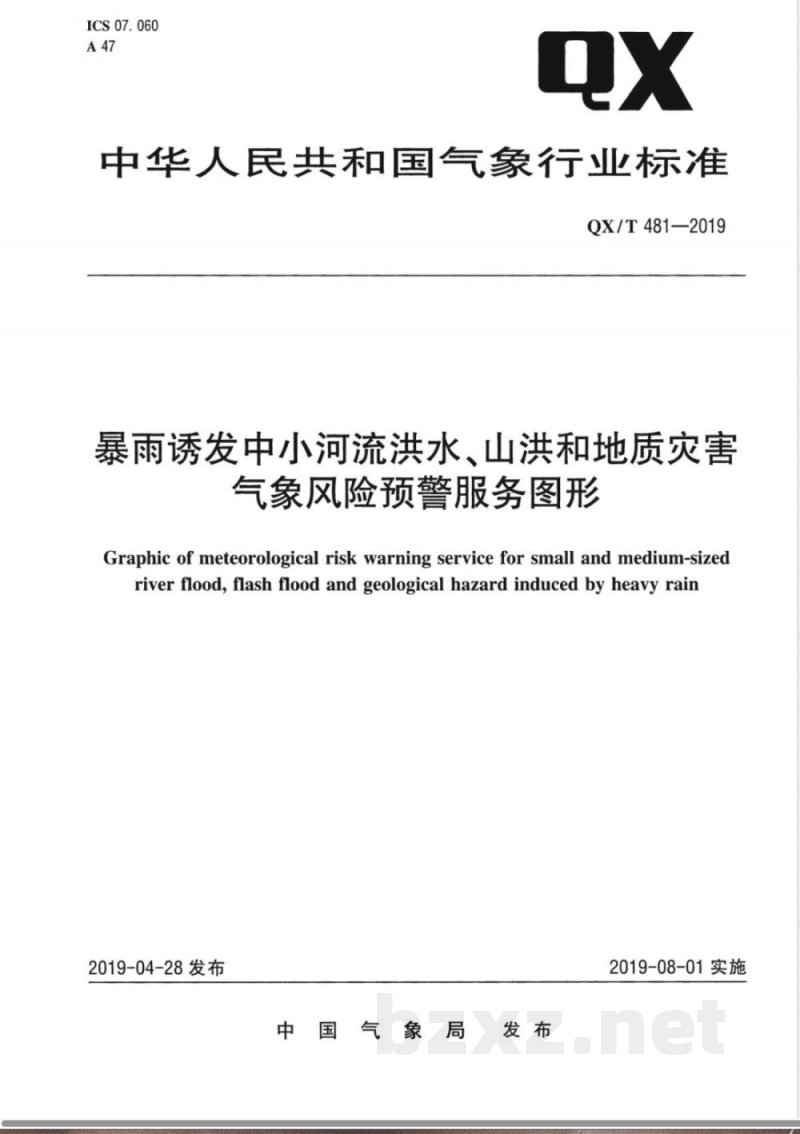

ICS07.060

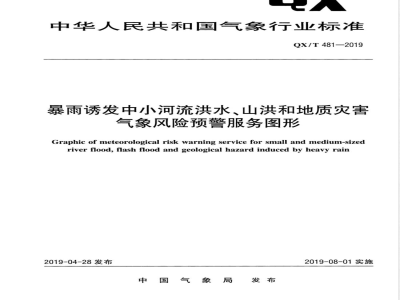

中华人民共和国气象行业标准
QX/T 481—2019
暴雨诱发中小河流洪水、山洪和地质灾害气象风险预警服务图形
Graphic of meteorological risk warning service for small and medium-sizedriver flood, flash flood and geological hazard induced by heavy rain2019-04-28发布
中国气象局发布
2019-08-01实施

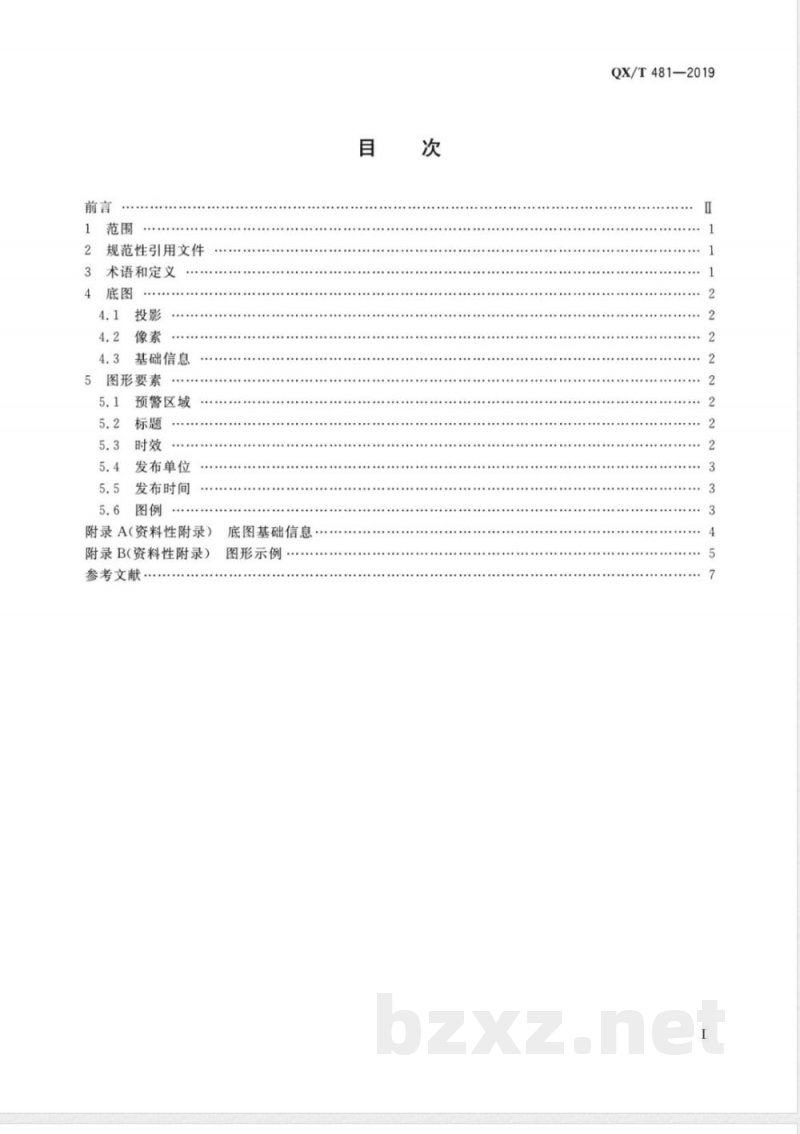

规范性引用文件
术语和定义
4.1投影
4.3基础信息
5图形要素
5.1预警区域
发布单位
5.5发布时间
5.6图例
附录A（资料性附录）
附录B（资料性附录）
参考文献
底图基础信息
图形示例·
QX/T481—2019
QX/T481-2019

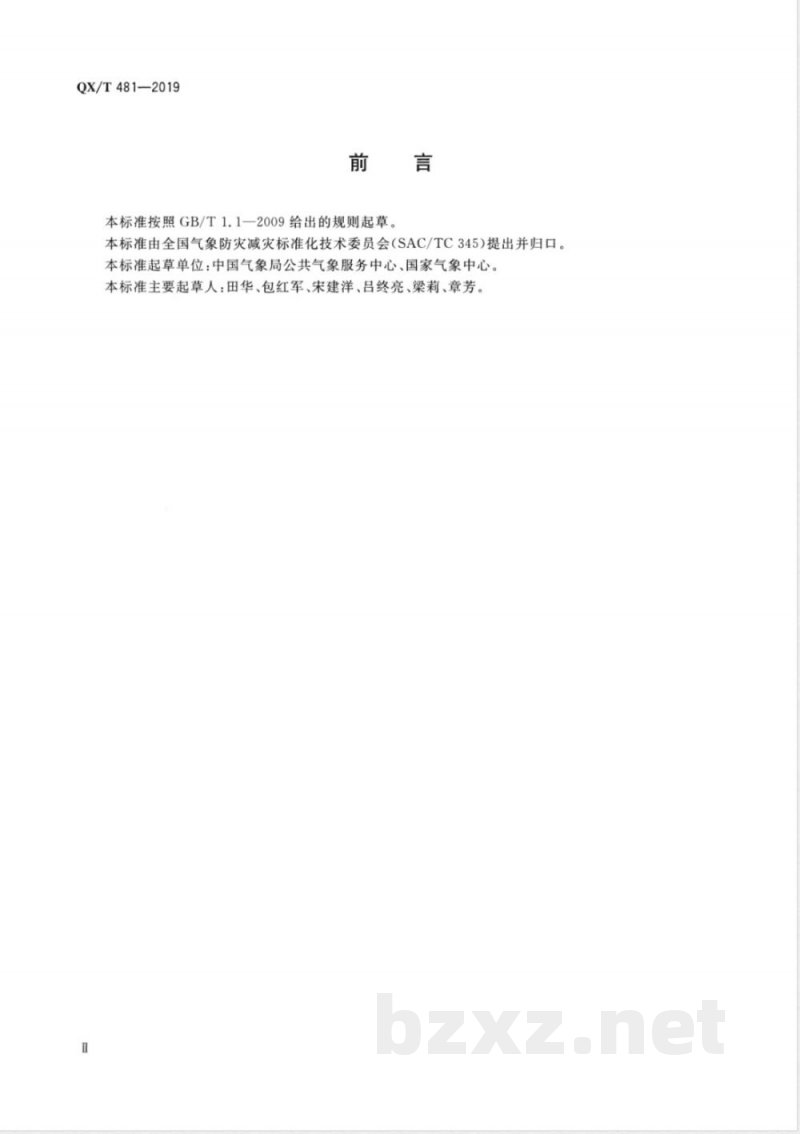

本标准按照GB/T1.1一2009给出的规则起草。本标准由全国气象防灾减灾标准化技术委员会（SAC/TC345)提出并归口。本标准起草单位：中国气象局公共气象服务中心、国家气象中心本标准主要起草人：田华、包红军、宋建洋、吕终亮、梁莉、章芳QX/T481—2019

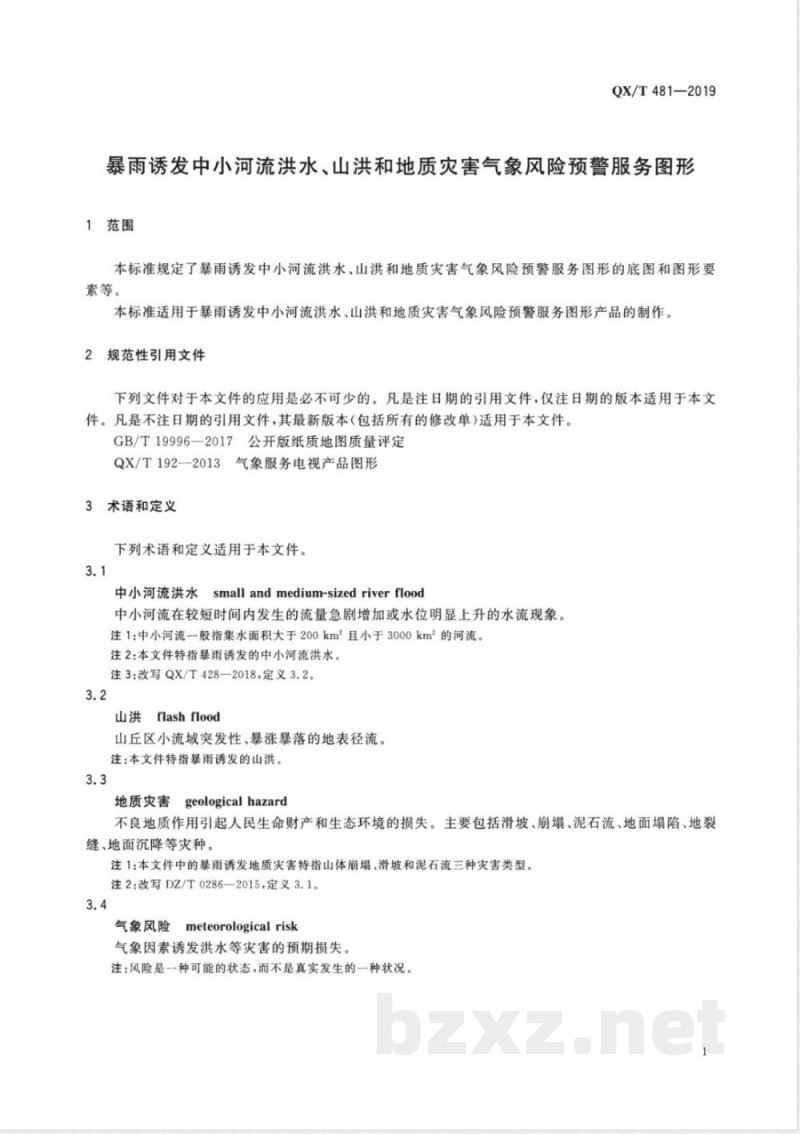

暴雨诱发中小河流洪水、山洪和地质灾害气象风险预警服务图形1范围
本标准规定了暴雨诱发中小河流洪水、山洪和地质灾害气象风险预警服务图形的底图和图形要素等。
本标准适用于暴雨诱发中小河流洪水、山洪和地质灾害气象风险预警服务图形产品的制作。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T19996—2017公开版纸质地图质量评定QX/T192-2013气象服务电视产品图形3术语和定义
下列术语和定义适用于本文件。3.1
smallandmedium-sizedriverflood中小河流洪水
中小河流在较短时间内发生的流量急剧增加或水位明显上升的水流现象。注1：中小河流一般指集水面积大于200km2且小于3000km2的河流。注2：本文件特指暴雨诱发的中小河流洪水。注3：改写QX/T428—2018，定义3.2。3.2
flashflood
山丘区小流域突发性、暴涨暴落的地表径流。注：本文件特指暴雨诱发的山洪。3.3
地质灾害
geologicalhazard
不良地质作用引起人民生命财产和生态环境的损失。主要包括滑坡、崩塌、泥石流、地面塌陷、地裂缝、地面沉降等灾种。
注1：本文件中的暴雨诱发地质灾害特指山体崩塌、滑坡和泥石流三种灾害类型。注2：改写DZ/T0286—2015，定义3.1。3.4
气象风险
meteorological risk
气象因素诱发洪水等灾害的预期损失。注：风险是一种可能的状态，而不是真实发生的一种状况。1
QX/T481-2019

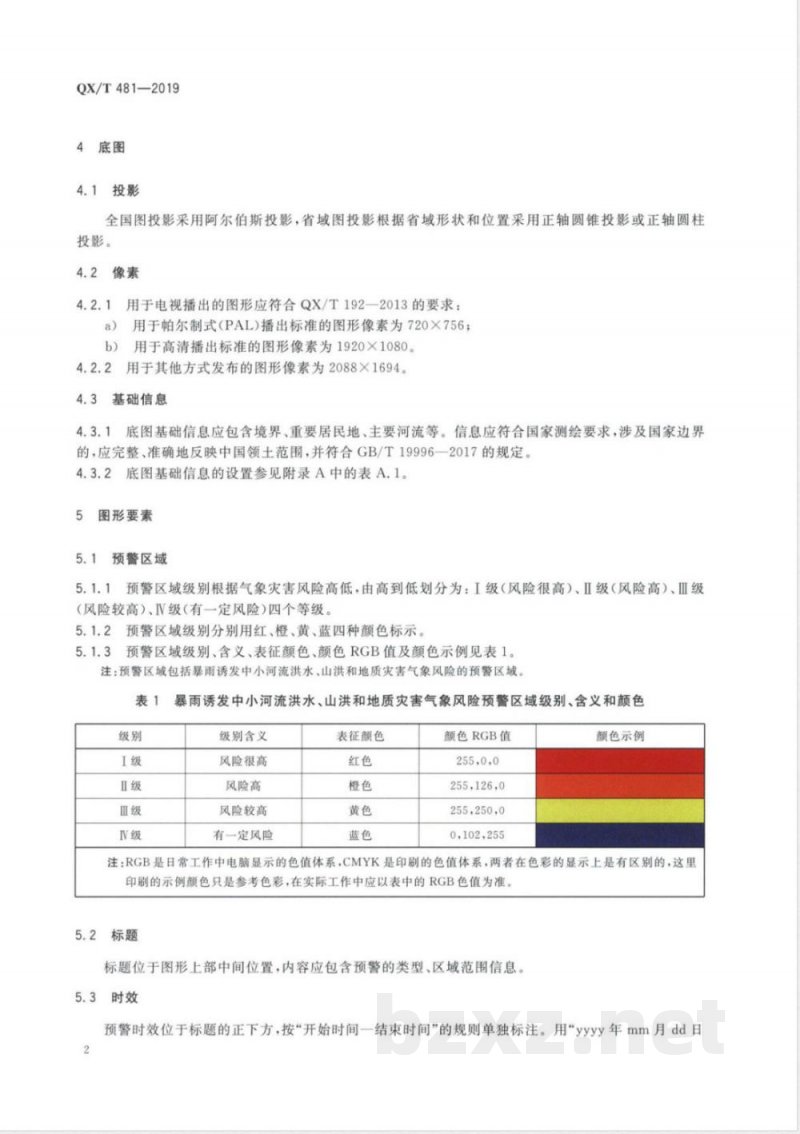

4底图
4.1投影
全国图投影采用阿尔伯斯投影，省域图投影根据省域形状和位置采用正轴圆锥投影或正轴圆柱投影。
4.2像素
用于电视播出的图形应符合QX/T192一2013的要求：4.2.1
用于帕尔制式（PAL）播出标准的图形像素为720×756；用于高清播出标准的图形像素为1920×1080。b)
用于其他方式发布的图形像素为2088×1694。4.3基础信息
底图基础信息应包含境界、重要居民地、主要河流等。信息应符合国家测绘要求，涉及国家边界4.3.1
的，应完整、准确地反映中国领土范围，并符合GB/T19996一2017的规定。4.3.2
底图基础信息的设置参见附录A中的表A.1。图形要素
5.1预警区域
5.1.1预警区域级别根据气象灾害风险高低，由高到低划分为：I级（风险很高）、Ⅱ级（风险高）、Ⅲ级（风险较高）、IV级（有一定风险）四个等级。5.1.2预警区域级别分别用红、橙、黄、蓝四种颜色标示。5.1.3预警区域级别、含义、表征颜色、颜色RGB值及颜色示例见表1。注：预警区域包括暴雨诱发中小河流洪水、山洪和地质灾害气象风险的预警区域。暴雨诱发中小河流洪水、山洪和地质灾害气象风险预警区域级别、含义和颜色表1
级别含义
风险很高
风险高Www.bzxZ.net
风险较高
有一定风险
表征颜色
颜色RGB值
255,126,0
255.250,0
0102,255
颜色示例
注：RGB是日常工作中电脑显示的色值体系，CMYK是印刷的色值体系，两者在色彩的显示上是有区别的，这里印刷的示例颜色只是参考色彩，在实际工作中应以表中的RGB色值为准。5.2标题
标题位于图形上部中间位置，内容应包含预警的类型、区域范围信息。5.3时效
预警时效位于标题的正下方，按“开始时间一结束时间”的规则单独标注。用“yyyy年mm月dd日2
hh时”的格式标注时间。在同年的条件下，结束时间可省略年份。5.4
发布单位
QX/T481—2019
图形应标注发布单位，位于图形下端相对空白的区域，使其整体布局对称、协调、美观、重心居中。产品发布单位的名称应为正式批准的产品提供方名称。5.5发布时间
图形的发布时间，位于发布单位的正下方，可用yyyy年mm月dd日hh时tt分发布”的格式标注发布。时间为整点发布时，可省略分。5.6图例
5.6.1图例位于图形下方左部，不应遮挡图上的有效信息。5.6.2图例应包含图例名称和图例内容两部分，图例内容应包括风险预警级别的颜色示例及含义，其中风险预警级别的标注顺序为I级到IV级。5.6.3图形示例参见附录B中的图B.1和图B.2。3
QX/T481—2019
图形范围
省或区域
要素大类
及名称注记
居民地
及名称注记
及名称注记
居民地
及名称注记
要素小类
省级行政境界
（资料性附录）
底图基础信息
地市级行政境界
河流名称
省级政府驻地
省级政府驻地名称
省级行政境界
地市级行政境界
河流名称
省级政府驻地
地市级政府驻地
省级政府驻地名称
地市级政府驻地名称
底图基础信息表
颜色RGB值
52,52,52
170,170,170
102,102,102
104,104,104
17.186,238
0,143，215
156,156,156
117,117,117
78,78,78
17.186,238
0.143,215
64,64，64
255,255255
64,64,64
64,64,64
符号设置
粗细：0.67mm
粗细：1.76mm
粗细：0.25mm
粗细：0.18mm
粗细：0.18mm
字体：Arial
字号：七号
大小；2.12mm
大小：2.12mm
字体：微软雅黑
字号：六号
粗细：0.53mm
粗细：0.42mm
粗细：0.24mm
字体：Arial
大小：七号
大小：2.15mm
大小：1.85mm
字体：宋体
大小：三号
字体：宋体
大小：四号
符号示意
石家庄
附录B
（资料性附录）
图形示例
QX/T481—2019
图B.1给出了全国范围暴雨诱发中小河流洪水气象风险预警服务图形的综合示例。全国中小河流洪水气象风险预警图2016年9月27日20时—9月28日20时图例
风险很高
风险高
风险较高
有一定风险
审图号：GS(2019)2709号
月27月18时发布
注：图中要素输出时按表A.1规定设置，但按实际版面调整了图片大小，因此，图中显示的要素大小和粗细有所变化。
全国中小河流洪水气象风险预警图形示意图QX/T481—2019
图B.2给出了省域范围暴雨诱发中小河流洪水气象风险预警服务图形的综合示例。四川省中小河流洪水气象风险预警图2018年8月24日08时8月25日08时马尔康
风险很高
风险高
风险较高
有一定风险
四川省气象台
2018年8月24日07时发布
注：图中要素输出时按表A1规定设置，但按实际版面调整了图片大小，因此，图中显示的要素大小和粗细有所变化。
图B.2省级中小河流洪水气象风险预警图形示意图[]
参考文献
DZ/T0286—2015
地质灾害危险性评估规范
QX/T180—2013
3气象服务图形产品色域
QX/T428-2018
中小河流洪水
暴雨诱发灾害风险普查规范
QX/T481-2019
全国山洪灾害防治规划领导小组办公室.全国山洪灾害防治规划编制技术大纲[Z]，2003国家防汛抗旱总指挥部办公室.山洪灾害防御预案编制大纲[Z],2005中国气象局应急减灾与公共服务司.暴雨诱发中小河流洪水和山洪地质灾害气象风险预警服务业务规范（试行)[Z],2013
[7］章国材.气象灾害风险评估与区划方法[M]．北京：气象出版社，20097
