本标准规定了地基闪电定位站观测数据组成，设备信息数据、设备状态数据及回击数据的内容和格式。 本标准适用于地基闪电定位站设备信息数据、设备状态数据、回击数据的采集、传输及存储等。

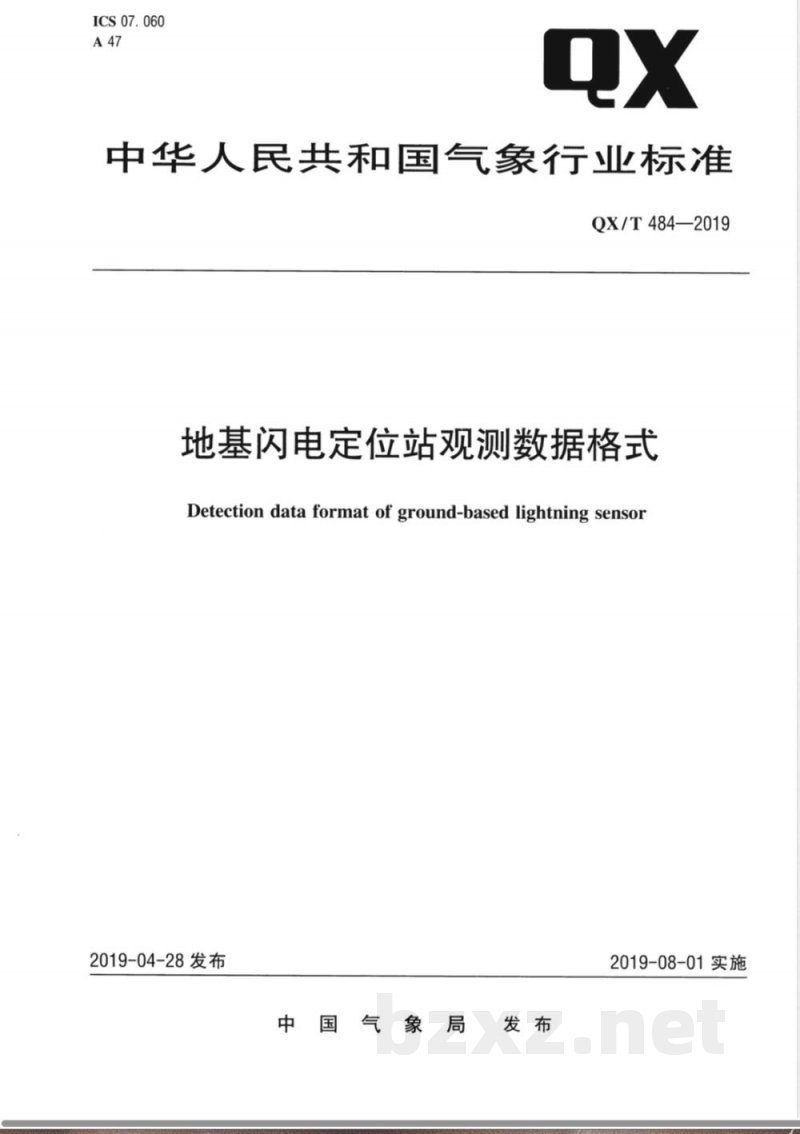

ICS 07. 060

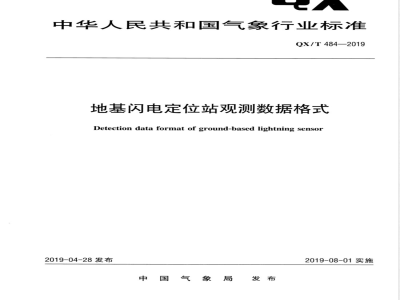

中华人民共和国气象行业标准
QX/T484—2019
地基闪电定位站观测数据格式
Detection data format of ground-based lightning sensor2019-04-28发布
中國国
气象局
2019-08-01实施

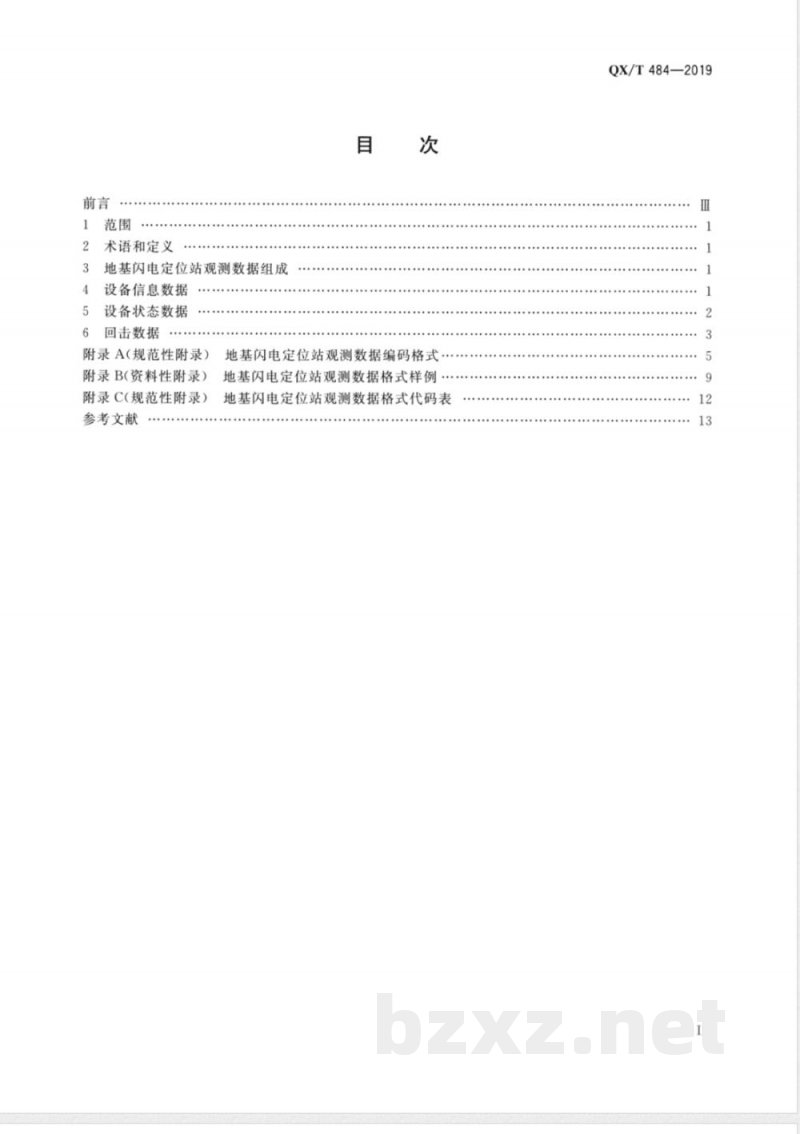

术语和定义
地基闪电定位站观测数据组成
设备信息数据
设备状态数据
回击数据
附录A（规范性附录）
附录B(资料性附录)
附录C(规范性附录)
参考文献
地基闪电定位站观测数据编码格式，地基闪电定位站观测数据格式样例地基闪电定位站观测数据格式代码表QX/T484—2019

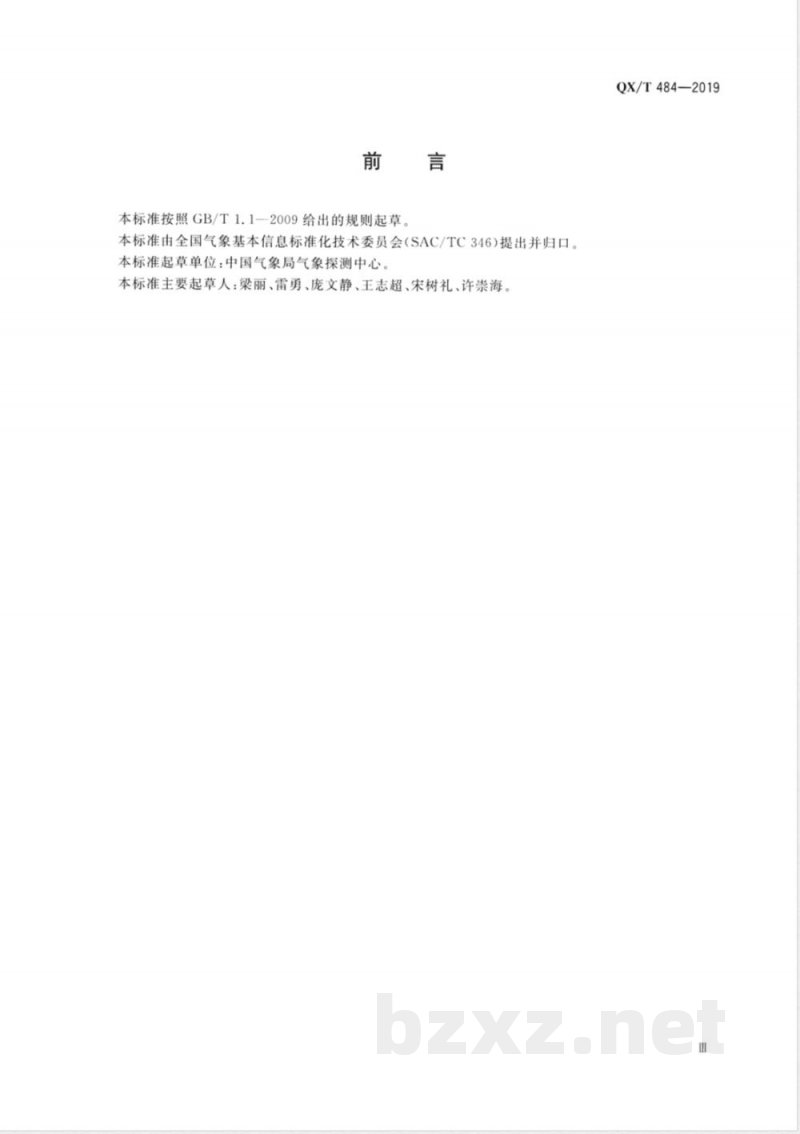

本标准按照GB/T1.1-2009给出的规则起草。本标准由全国气象基本信息标准化技术委员会（SAC/TC346)提出并归口。本标准起草单位：中国气象局气象探测中心本标准主要起草人：梁丽、雷勇、庞文静、王志超、宋树礼、许崇海。QX/T484—2019

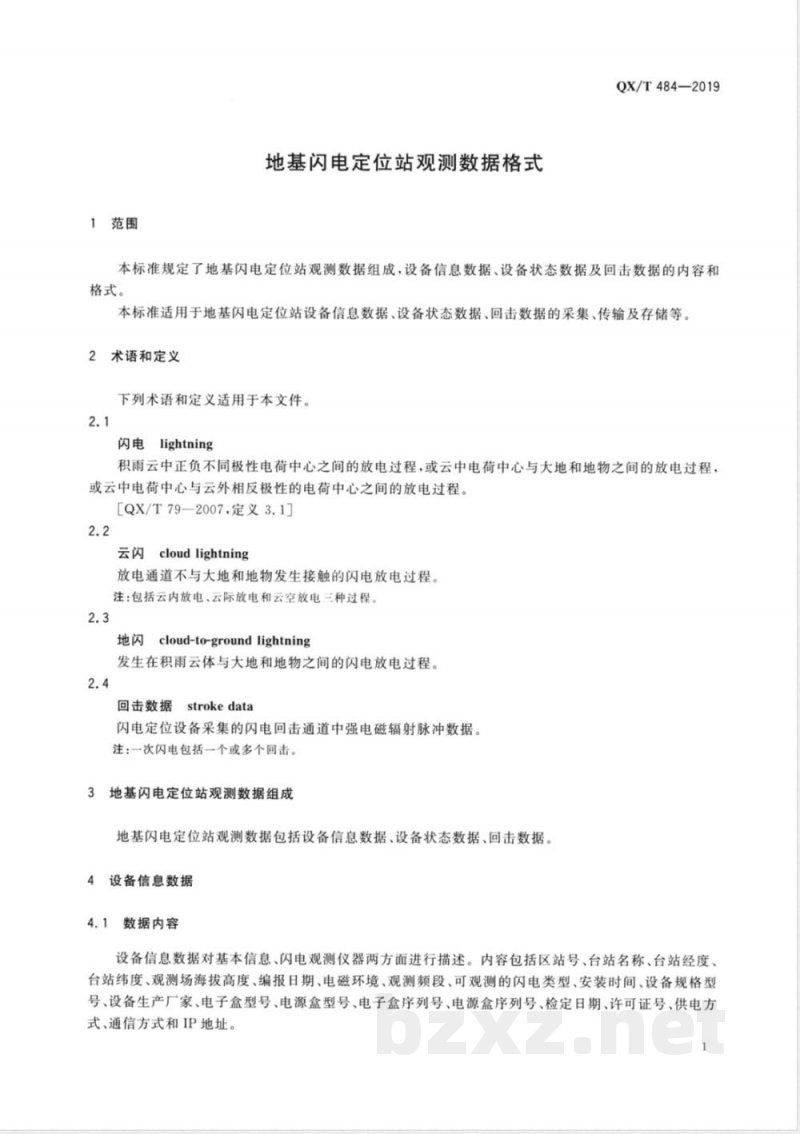

1范围
地基闪电定位站观测数据格式
QX/T484—2019
本标准规定了地基闪电定位站观测数据组成，设备信息数据、设备状态数据及回击数据的内容和格式。
本标准适用于地基闪电定位站设备信息数据、设备状态数据、回击数据的采集、传输及存储等。2术语和定义
下列术语和定义适用于本文件。2.1
闪电lightning
积雨云中正负不同极性电荷中心之间的放电过程，或云中电荷中心与大地和地物之间的放电过程，或云中电荷中心与云外相反极性的电荷中心之间的放电过程。［QX/T79—2007，定义3.1]
云闪cloud lightning
放电通道不与大地和地物发生接触的闪电放电过程。注：包括云内放电、云际放电和云空放电三种过程2.3
地闪cloud-to-ground lightning发生在积雨云体与大地和地物之间的闪电放电过程。2.4
回击数据
strokedata
闪电定位设备采集的闪电回击通道中强电磁辐射脉冲数据。注：一次闪电包括一个或多个回击。3地基闪电定位站观测数据组成
地基闪电定位站观测数据包括设备信息数据、设备状态数据、回击数据。4
设备信息数据
数据内容
设备信息数据对基本信息、闪电观测仪器两方面进行描述。内容包括区站号、台站名称、台站经度台站纬度、观测场海拔高度、编报日期、电磁环境、观测频段、可观测的闪电类型、安装时间、设备规格型号、设备生产厂家、电子盒型号、电源盒型号、电子盒序列号、电源盒序列号、检定日期、许可证号、供电方式、通信方式和IP地址。
QX/T484—2019

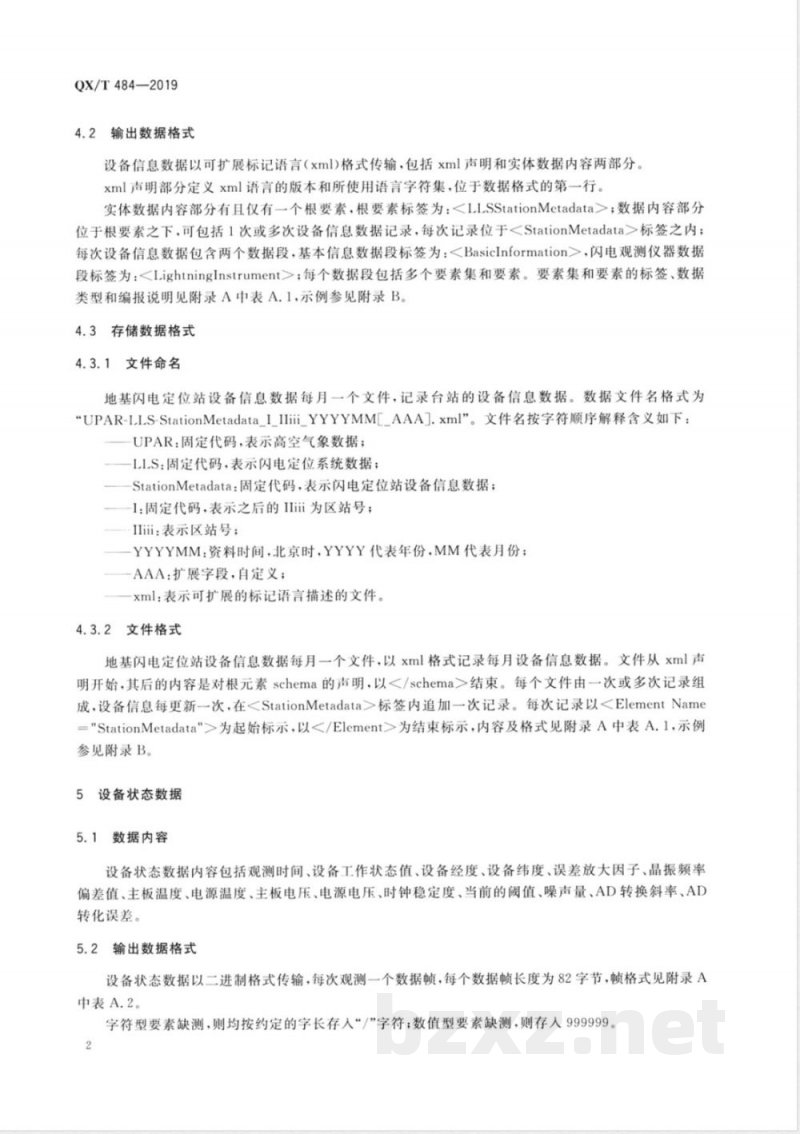

4.2输出数据格式
设备信息数据以可扩展标记语言（xml)格式传输，包括xml声明和实体数据内容两部分。xml声明部分定义xml语言的版本和所使用语言字符集，位于数据格式的第一行。实体数据内容部分有且仅有一个根要素，根要素标签为：；数据内容部分位于根要素之下，可包括1次或多次设备信息数据记录，每次记录位于标签之内；每次设备信息数据包含两个数据段，基本信息数据段标签为：，闪电观测仪器数据段标签为：；每个数据段包括多个要素集和要素。要素集和要素的标签、数据类型和编报说明见附录A中表A.1,示例参见附录B。4.3存储数据格式
4.3.1文件命名
地基闪电定位站设备信息数据每月一个文件，记录台站的设备信息数据。数据文件名格式为“UPAR-LLS-StationMetadata_I_Ii_YYYYMML_AAA].xml”。文件名按字符顺序解释含义如下：-UPAR：固定代码，表示高空气象数据；一LILS：固定代码，表示闪电定位系统数据；—StationMetadata：固定代码，表示闪电定位站设备信息数据；1：固定代码，表示之后的IIii为区站号；Ili：表示区站号；
一YYYYMM：资料时间，北京时，YYYY代表年份，MM代表月份；AAA：扩展字段，自定义；
一xml：表示可扩展的标记语言描述的文件。4.3.2文件格式
地基闪电定位站设备信息数据每月一个文件，以xml格式记录每月设备信息数据。文件从xml声明开始，其后的内容是对根元素schema的声明，以结束。每个文件由一次或多次记录组成，设备信息每更新一次，在标签内追加一次记录。每次记录以为起始标示，以为结束标示，内容及格式见附录A中表A.1，示例参见附录B。
5设备状态数据
5.1数据内容
设备状态数据内容包括观测时间、设备工作状态值、设备经度、设备纬度、误差放大因子、晶振频率偏差值、主板温度、电源温度、主板电压、电源电压、时钟稳定度、当前的阈值、噪声量、AD转换斜率、AD转化误差。
5.2输出数据格式
设备状态数据以二进制格式传输，每次观测一个数据顿，每个数据顿长度为82字节，顿格式见附录A中表A.2。
字符型要素缺测，则均按约定的字长存人“/”字符；数值型要素缺测，则存入999999。2
5.3存储数据格式
5.3.1文件命名
QX/T484—2019
地基闪电定位站设备状态数据每日形成一个文件，记录观测站的设备状态。数据文件名格式为“UPAR-LLS-StatusData_C_CCCC_YYYYMMDDL_AAAJ.bin”，各字符顺序解释含义如下：-UPAR：固定代码，表示高空气象数据；一LLS：固定代码，表示闪电定位系统数据；-StatusData：固定代码，表示闪电定位站设备状态数据；—C：固定代码，表示之后的CCCC为数据处理中心代码；-CCCC：表示数据处理中心代码；-一YYYYMMDD：北京时，表示文件的生成时间，YYYY代表年份，MM代表月份，DD代表日；AAA：扩展字段，自定义；
一bin：固定字段，表示文件为二进制格式文件。2文件格式
地基闪电定位站设备状态数据每日形成一个文件，以二进制格式表示，记录观测站的设备状态数据。每个文件由一个或多个顿组成，每个数据顿长度为82字节，文件从第一条顿开始，最后一条顿结束，内容及格式见附录A中表A.2。6
回击数据
6.1数据内容
回击数据内容包括回击数据编号、回击类型、年、月、日、时、分、秒、0.1微秒、设备经度、设备纬度南北峰值磁场、东西峰值磁场、峰值电场、最陡点磁场、波形最陡点时间（0.1us）、波形峰点时间（0.1μs)、波形后过零点时间(0.1μs)。6.2输出数据格式
观测站的回击数据以二进制格式表示，每次观测一个数据顿，每个数据顿长度为88字节，格式见附录A中表A.3。
字符型要素缺测，则均按约定的字长存入“/”字符；数值型要素缺测，则存人999999。6.3存储数据格式
6.3.1文件命名
地基闪电定位站的回击数据每日一个文件.记录所有观测站的回击数据。数据文件名格式为“UPAR-LLS-FlashData_C_CCCC_YYYYMMDDL_AAAJ.bin”，各字符顺序解释含义如下：-UPAR：固定代码，表示高空气象数据；-LLS：固定代码，表示闪电定位系统数据；FlashData：固定代码，表示闪电定位站回击数据；-C：固定代码，表示之后的CCCC为数据处理中心代码；-CCCC：表示数据处理中心代码；-YYYYMMDD：北京时，表示文件的生成时间，YYYY代表年份，MM代表月份，DD代表日；3
QX/T484—2019
—AAA：扩展字段，自定义；
—bin：固定字段，表示文件为二进制格式文件。文件格式
地基闪电定位站回击数据每日形成一个文件，以二进制格式表示，记录观测站的回击数据。每个文件由一个或多个顿组成，每个数据顿长度为88字节，文件从第一顿开始，最后一顿结束，内容及格式见附录A中表A.3。
附录A
（规范性附录）
地基闪电定位站观测数据编码格式QX/T484—2019
表A.1规定了设备信息数据的记录内容和格式。表A.2规定了设备状态数据的记录内容和格式，表A.3规定了回击数据的记录内容和格式。表A.1
要素标签
BasicInformation
StationID
StationName
Longitude
Latitude
Elevation
Environment
Lightninglnstrument
Frequencyband
Lightning type
Manufacturer
License
Communication
要素名称
区站号
台站名称
台站经度
台站纬度
观测场海拔高度
编报日期
电磁环境
观测频段
可观测闪电类型
安装时间
设备规格型号
设备生产厂家
电子盒型号
电源盒型号
电子盒序列号
电源盒序列号
检定日期
许可证号
供电方式
通信方式
设备信息数据内容及格式
数据类型
字符型
字符型
字符型
字符型
浮点型
字符型
字符型
字符型
字符型
字符型
字符型
字符型
字符型
字符型
字符型
字符型
字符型
字符型
短整型
字符型
字符长度
基本信息
不定长
不定长
台站唯一标识符
最大字符数为20
编报说明
按度记录，保留4位小数，高位不足补\0”按度记录，保留4位小数，高位不足补\0”由5位数字组成，以米为单位，保留1位小数北京时，格式为YYYYMMDDHHmmss站点周围有无遮挡、信号干扰等电磁环境，最大字符数为20
闪电观测仪器
不定长
不定长
不定长
不定长
不定长
不定长
不定长
不定长
不定长
最大字符数为10
设备可观测的闪电类型，见附录C中闪电观测类型代码值及含义
北京时，格式为YYYYMMDD
由字母或数字组成，最大字符数为20观测仪器生产厂家，由字母或数字组成，最大字符数为20
由字母或数字组成，最大字符数为20由字母或数字组成，最大字符数为20由数字组成，最大字符数为20
由数字组成，最大字符数为20
北京时，格式为YYYYMMDD
由字母或数字组成，最大字符数为20见附录C中供电方式代码值及含义由字母组成，录人UDP或TCP等通信传输模式，最大字符数为10
QX/T484—2019
要素标签
数据名称
顿起始标志
顿起始标志二
顿种类
工作状态
设备经度
设备纬度
误差放大因子
晶振频率偏差
主板温度
电源温度
主板电压
电源电压
时钟稳定度
当前阈值
噪声量
AD转换斜率
AD转化误差
保留位1
保留位2
要素名称
IP地址
设备信息数据内容及格式（续）数据类型
字符型
编码名称
Minute
Second
ResultoOST
Longitude
Latitude
FError
TMainB
TPower
VMainB
VPower
SClock
Threshold
Reservedl
Reserved2
字符长度
编报说明
由数字和字符组成，录人传输IPV4地址。单一IP地址，直接录入IP地址；有多路IP地不定长
址，按国家段IP、省级IP、备用IP1输人、备用IP2输人，以“/\分隔符分隔不同的IP，缺省置“*”，每个IP最大字符数为15设备状态数据内容及格式
数据类型
无符号字节型
无符号字节型
无符号字节型
无符号字节型
无符号字节型
无符号字节型
无符号字节型
无符号字节型
无符号字节型
无符号字节数组型
浮点型
浮点型
浮点型
浮点型
浮点型
浮点型
浮点型
浮点型
浮点型
浮点型
浮点型
浮点型
浮点型
字符型
字符型
字节数
固定字符OEBH”
固定字符“90H”
见附录C中顿种类代码值及含义
北京时
北京时
北京时
北京时
北京时
北京时
见附录C中设备工作状态代码值及含义单位度，保留4位小数
单位度，保留4位小数
保留6位小数
单位赫兹，保留1位小数
单位摄氏度，保留1位小数
单位摄氏度，保留1位小数
单位伏特.保留1位小数
单位伏特，保留1位小数
单位纳秒，保留3位小数
保留1位小数
保留1位小数
保留1位小数
保留1位小数
数据名称
保留位3
保留位4
顿校验
顿结束标志
数据名称
顿起始标志-
编码名称
Reserved3
Reserved4
顿起始标志二
顿种类
回击类型
0.1微秒
设备经度
设备纬度
南北峰值磁场
东西峰值磁场
峰值电场
最陡点磁场
波形最陡点时间(0.1us）
波形峰点时间(0.1μs)
波形后过零点时间（0.1us）
保留位1
保留位2
保留位3
保留位4
保留位5
设备状态数据内容及格式（续）数据类型
字符型
字符型
无符号字节型
无符号字节型
编码名称
Minute
Second
MSecond
Longitude
Latitude
Reservedl
Reserved2
Reserved3
Reserved4
Reserveds
字节数
固定字符\ODH\
回击数据内容及格式
数据类型
无符号字节型
无符号字节型
无符号字节型
无符号字节型
长整型
无符号字节型
无符号字节型
无符号字节型
无符号字节型
无符号字节型
无符号字节型
无符号字节数组型
浮点型
浮点型
浮点型
浮点型
浮点型
浮点型
短整型
短整型
短整型
浮点型
浮点型
字符型
字符型
字符型
字节数
QX/T484—2019
固定字符\OEBH\
固定字符\90H”
见附录（中顿种类代码值及含义回击数据包编号
见附录（中回击类型代码值及含义北京时
北京时
北京时
北京时
北京时
北京时
北京时
单位度，保留4位小数
单位度.保留1位小数
单位伏特.保留6位小数
单位伏特.保留6位小数
单位伏特.保留6位小数
单位伏特.保留6位小数
单位微秒
单位微秒
单位微秒
QX/T484—2019Www.bzxZ.net
数据名称
保留位6
保留位7
顿校验
顿结束标志
编码名称
Reserved6
Reserved7
回击数据内容及格式（续）
数据类型
字符型
字符型
无符号字节型
无符号字节型
字节数
固定字符“ODH”
