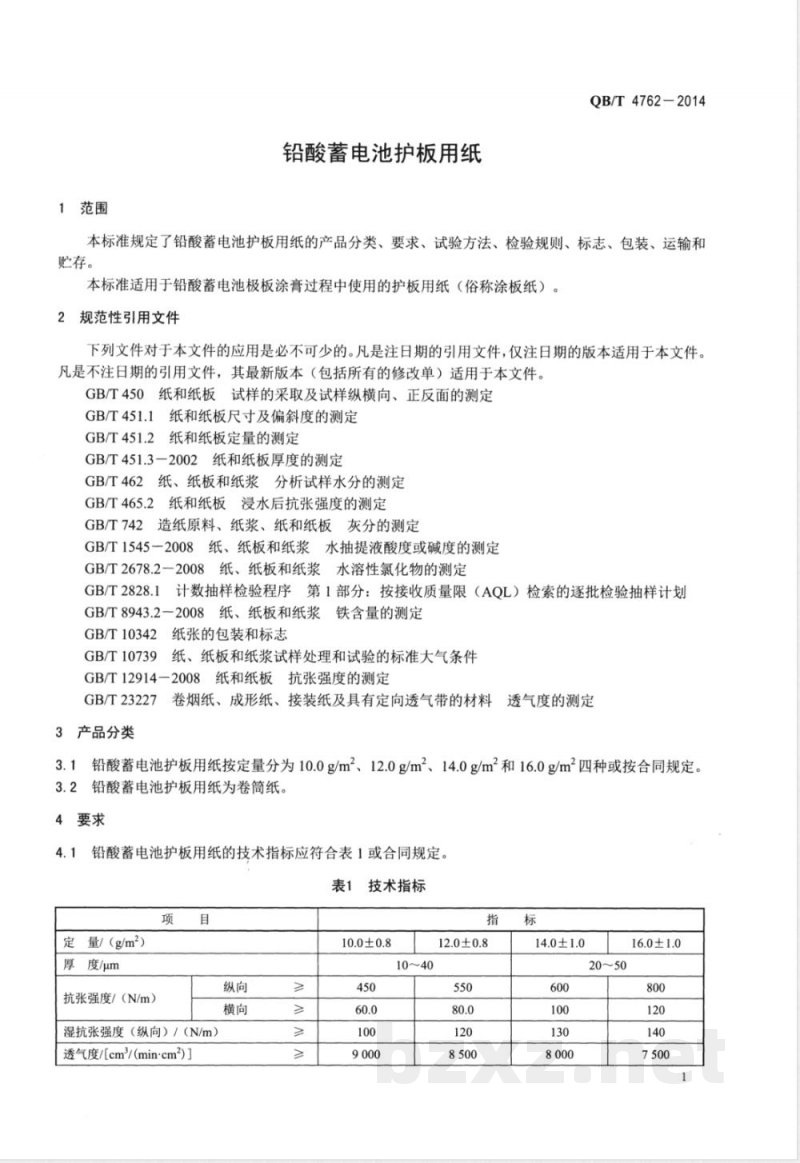

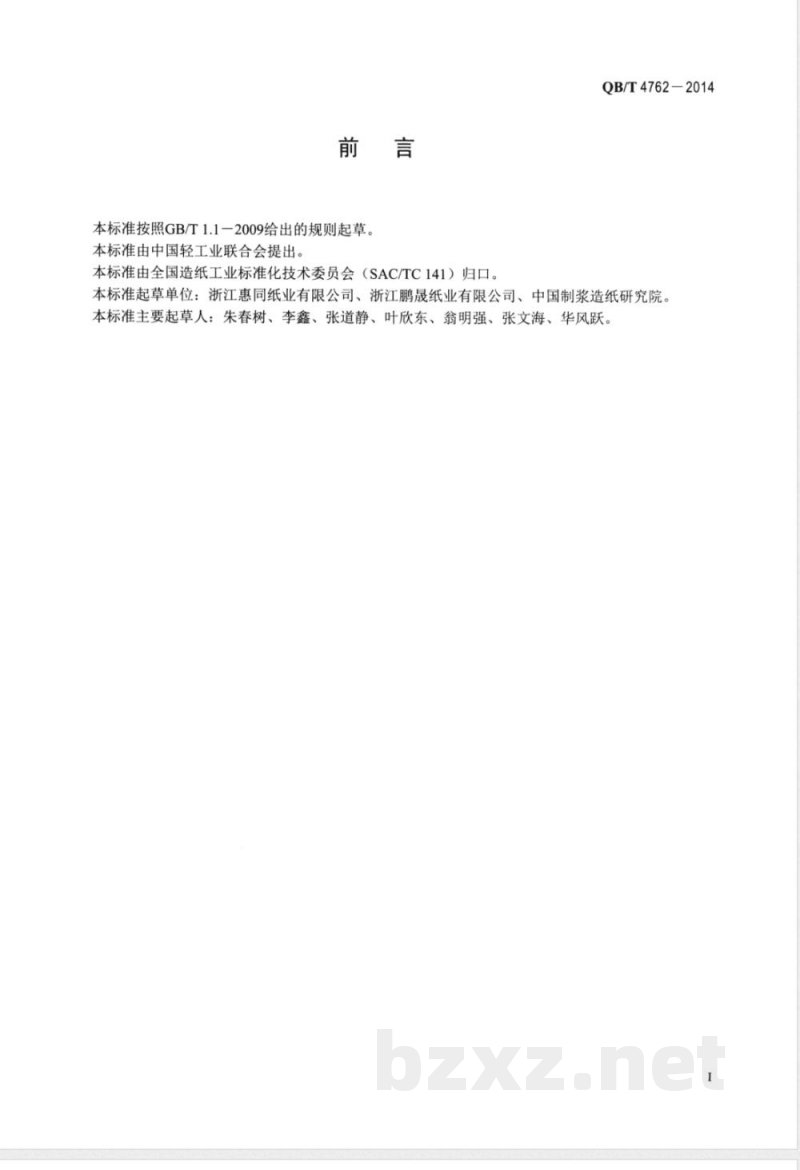

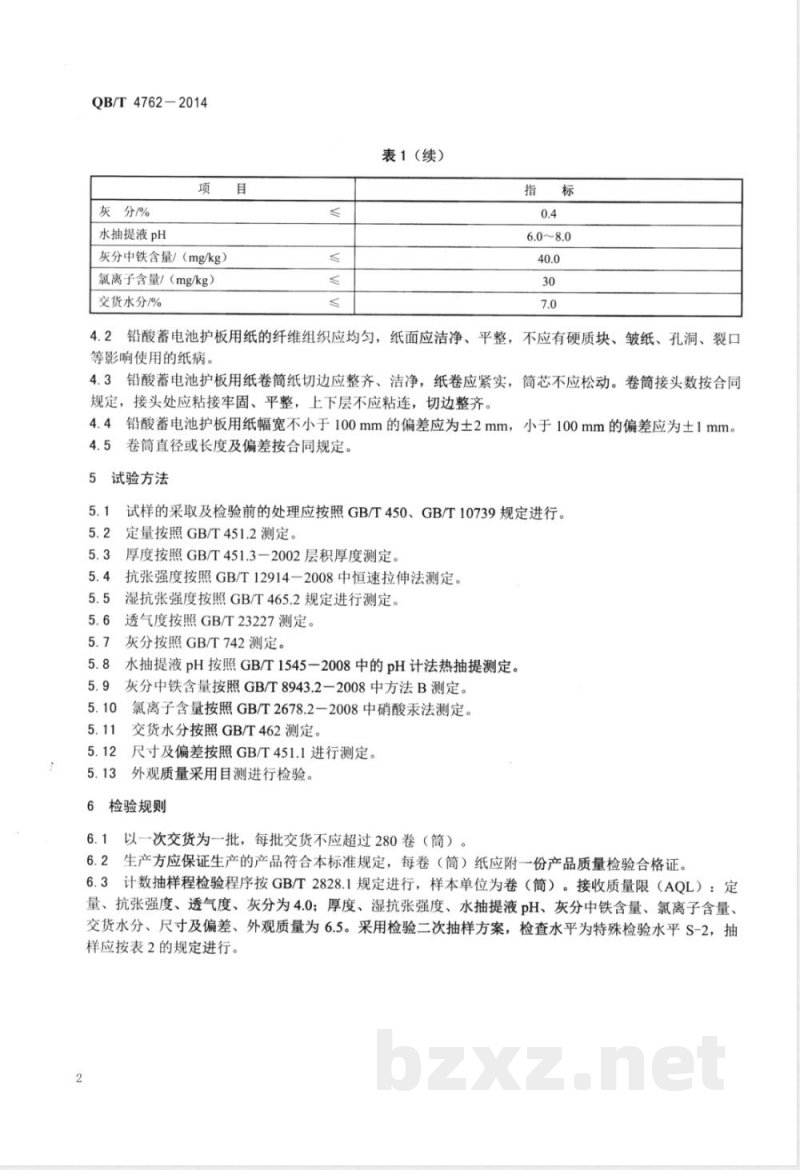

ICS 85.060 分类号：Y32 备案号：46821-2014 QB 中华人民共和国轻工行业标准 QB/T 4762-2014 铅酸蓄电池护板用纸 Lead-acid battery guard board paper 2014-07-09发布 中华人民共和国工业和信息化部 2014-11-01实施 发布 前言 本标准按照 GB/T 1.1-2009 给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国造纸工业标准化技术委员会（SAC/TC141）归口。本标准起草单位：浙江惠同纸业有限公司、浙江鹏晟纸业有限公司、中国制浆造纸研究院。本标准主要起草人：朱春树、李鑫、张道静、叶欣东、翁明强、张文海、华风跃。 1 范围 本标准规定了铅酸蓄电池护板用纸的产品分类、要求、试验方法、检验规则以及标志、包装、运输和贮存。本标准适用于铅酸蓄电池极板涂膏过程中使用的护板用纸（俗称涂板纸）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 450 纸和纸板试样的采取及试样纵横向、正反面的测定 GB/T 451.1 纸和纸板尺寸及偏斜度的测定 GB/T 451.2 纸和纸板定量的测定 GB/T 451.3-2002 纸和纸板厚度的测定 GB/T 462 纸、纸板和纸浆分析试样水分的测定 GB/T 465.2 纸和纸板浸水后抗张强度的测定 GB/T 742 造纸原料、纸浆、纸和纸板灰分的测定 GB/T 1545-2008 纸、纸板和纸浆水抽提液酸度或碱度的测定 GB/T 2678.2-2008 纸、纸板和纸浆水溶性氯化物的测定 GB/T 2828.1 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 8943.2-2008 纸、纸板和纸浆铁含量的测定 GB/T 10342 纸张的包装和标志 GB/T 10739 纸、纸板和纸浆试样处理和试验的标准大气条件 GB/T 12914-2008 纸和纸板抗张强度的测定 GB/T 23227 卷烟纸、成形纸、接装纸及具有定向透气带材料透气度的测定 3 产品分类 3.1 铅酸蓄电池护板用纸按定量分为10.0 g/m²、12.0 g/m²、14.0 g/m²和16.0 g/m²四种，或按合同规定。 3.2 产品为卷筒纸。 4 要求 4.1 技术指标应符合表1或合同规定。 主要指标包括：定量、厚度、抗张强度、湿抗张强度、透气度、灰分、水抽提液pH、铁含量、氯离子含量及交货水分等。 其中：定量范围10.0±0.8 g/m²至16.0±1.0 g/m²；抗张强度纵向450~800 N/m；横向100~140 N/m；湿抗张强度及透气度按不同规格控制。 灰分不大于0.4%；水抽提液pH为6.0~8.0；灰分中铁含量≤40 mg/kg；氯离子含量≤30 mg/kg；交货水分≤7.0%。 4.2 纸张纤维组织应均匀，纸面应洁净、平整，不应有硬质块、皱褶、孔洞、裂口等影响使用的纸病。 4.3 卷筒纸切边应整齐、洁净，纸卷应紧实，筒芯不应松动。接头数按合同规定，接头应粘接牢固、平整，上下层不应粘连，切边整齐。 4.4 幅宽偏差：幅宽不小于100mm的偏差为±2mm，小于100mm的偏差为±1mm。 4.5 卷筒直径或长度及偏差按合同规定。 5 试验方法 5.1 试样按 GB/T 450 和 GB/T 10739 规定进行采取及处理。 5.2 定量按 GB/T 451.2 测定。 5.3 厚度按 GB/T 451.3-2002 测定。 5.4 抗张强度按 GB/T 12914-2008 恒速拉伸法测定。 5.5 湿抗张强度按 GB/T 465.2 测定。 5.6 透气度按 GB/T 23227 测定。 5.7 灰分按 GB/T 742 测定。 5.8 水抽提液pH按 GB/T 1545-2008 pH计法热抽提测定。 5.9 灰分中铁含量按 GB/T 8943.2-2008 方法B测定。 5.10 氯离子含量按 GB/T 2678.2-2008 硝酸汞法测定。 5.11 交货水分按 GB/T 462 测定。 5.12 尺寸及偏差按 GB/T 451.1 测定。 5.13 外观质量采用目测进行检验。
