本标准规定了陶瓷贴花纸的术语、产品分类、技术要求、试验方法、检验规则及标志、标签、包装、运输、贮存。 本标准适用于陶瓷用各类贴花纸。

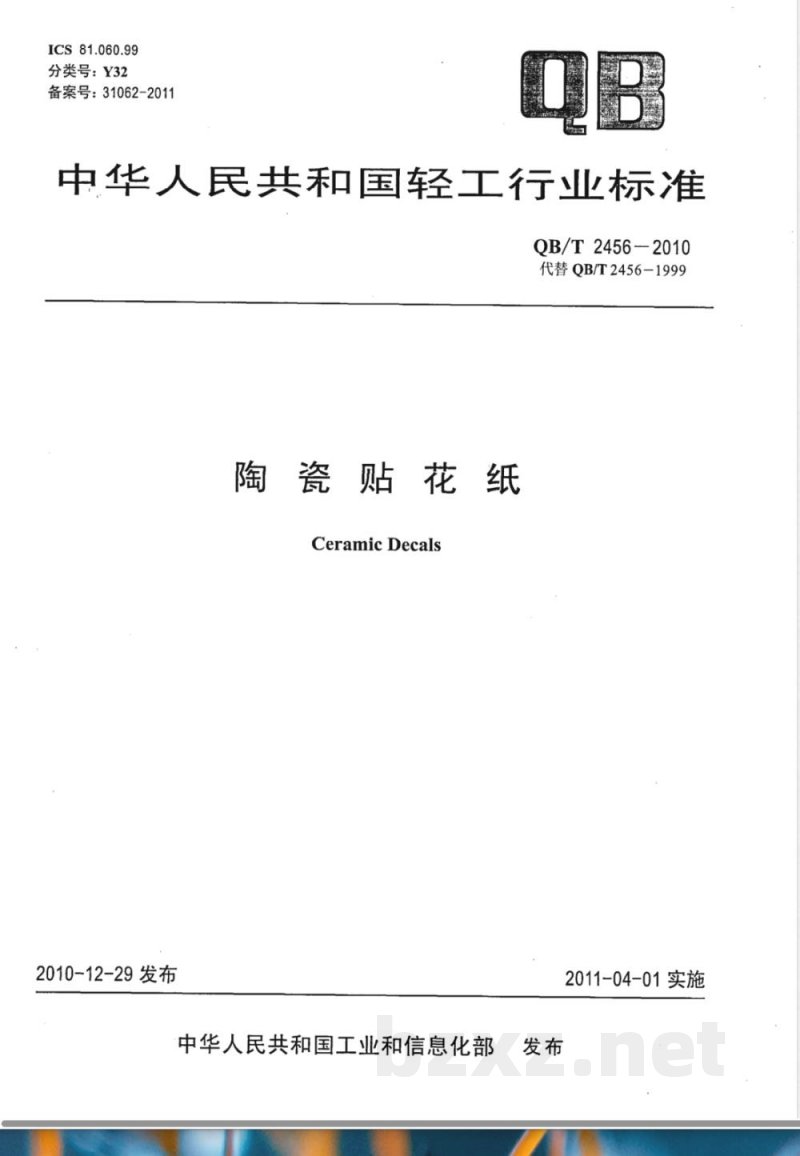

ICS81.060.99
分类号：Y32
备案号：31062-2011
中华人民共和国轻工行业标准
QB/T2456-2010
代替QB/T2456-1999
陶瓷贴花纸
Ceramic Decals
2010-12-29发布
中华人民共和国工业和信息化部2011-04-01实施

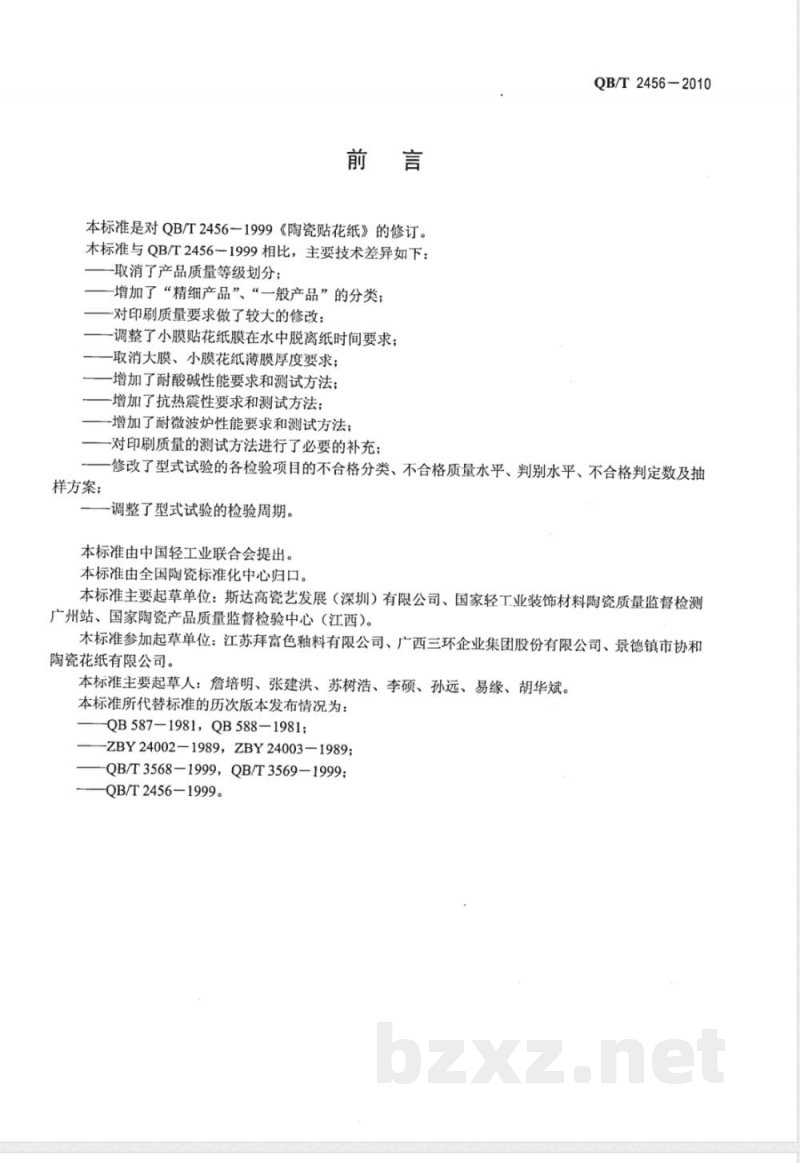

本标准是对QB/T2456一1999《陶瓷贴花纸》的修订。本标准与QB/T2456一1999相比，主要技术差异如下：-取消了产品质量等级划分；
增加了“精细产品”、“一般产品”的分类；-对印刷质量要求做了较大的修改：-调整了小膜贴花纸膜在水中脱离纸时间要求；取消大膜、小膜花纸薄膜厚度要求；增加了耐酸碱性能要求和测试方法；-增加了抗热震性要求和测试方法；-增加了耐微波炉性能要求和测试方法；-对印刷质量的测试方法进行了必要的补充；样方案；
QB/T2456-2010
修改了型式试验的各检验项目的不合格分类、不合格质量水平、判别水平、不合格判定数及抽调整了型式试验的检验周期。
本标准由中国轻工业联合会提出。本标准由全国陶瓷标准化中心归口。本标准主要起草单位：斯达高瓷艺发展（深圳）有限公司、国家轻工业装饰材料陶瓷质量监督检测广州站、国家陶瓷产品质量监督检验中心（江西)。木标准参加起草单位：江苏拜富色釉料有限公司、广西三环企业集团股份有限公司、景德镇市协和陶瓷花纸有限公司。
本标准主要起草人：詹培明、张建洪、苏树浩、李硕、孙远、易缘、胡华斌。本标准所代替标准的历次版本发布情况为：QB587-1981，QB588-1981;
ZBY24002-1989，ZBY24003—1989;QB/T3568-1999，QB/T3569-1999;QB/T2456-1999。

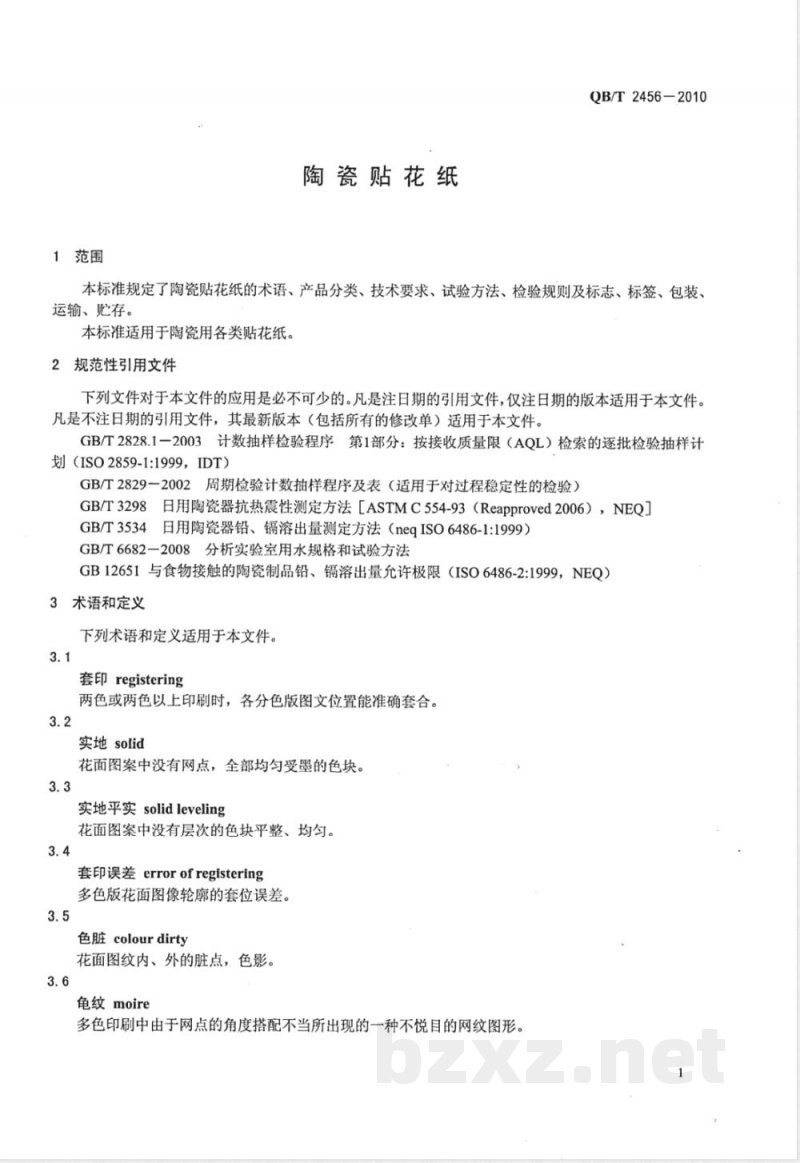

1范围
陶瓷贴花纸
QB/T2456-2010
本标准规定了陶瓷贴花纸的术语、产品分类、技术要求、试验方法、检验规则及标志、标签、包装、运输、贮存。
本标准适用于陶瓷用各类贴花纸。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2828.1一2003计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划（ISO2859-1:1999，IDT)
GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T3298日用陶瓷器抗热震性测定方法［ASTMC554-93（Reapproved2006），NEQ]日用陶瓷器铅、镉溶出量测定方法（neqISO6486-1:1999）GB/T3534
GB/T6682-2008分析实验室用水规格和试验方法GB12651与食物接触的陶瓷制品铅、镉溶出量允许极限（ISO6486-2:1999，NEQ）3术语和定义
下列术语和定义适用于本文件。3.1
套印 registering
两色或两色以上印刷时，各分色版图文位置能准确套合。3.2
实地solid
花面图案中没有网点，全部均匀受墨的色块。3.3
实地平实solid leveling
花面图案中没有层次的色块平整、均匀。3.4
套印误差errorofregistering
多色版花面图像轮廓的套位误差。3.5
色脏colourdirty
花面图纹内、外的脏点，色影。3.6
龟纹moire
多色印刷中由于网点的角度搭配不当所出现的一种不悦目的网纹图形。QB/T2456-2010

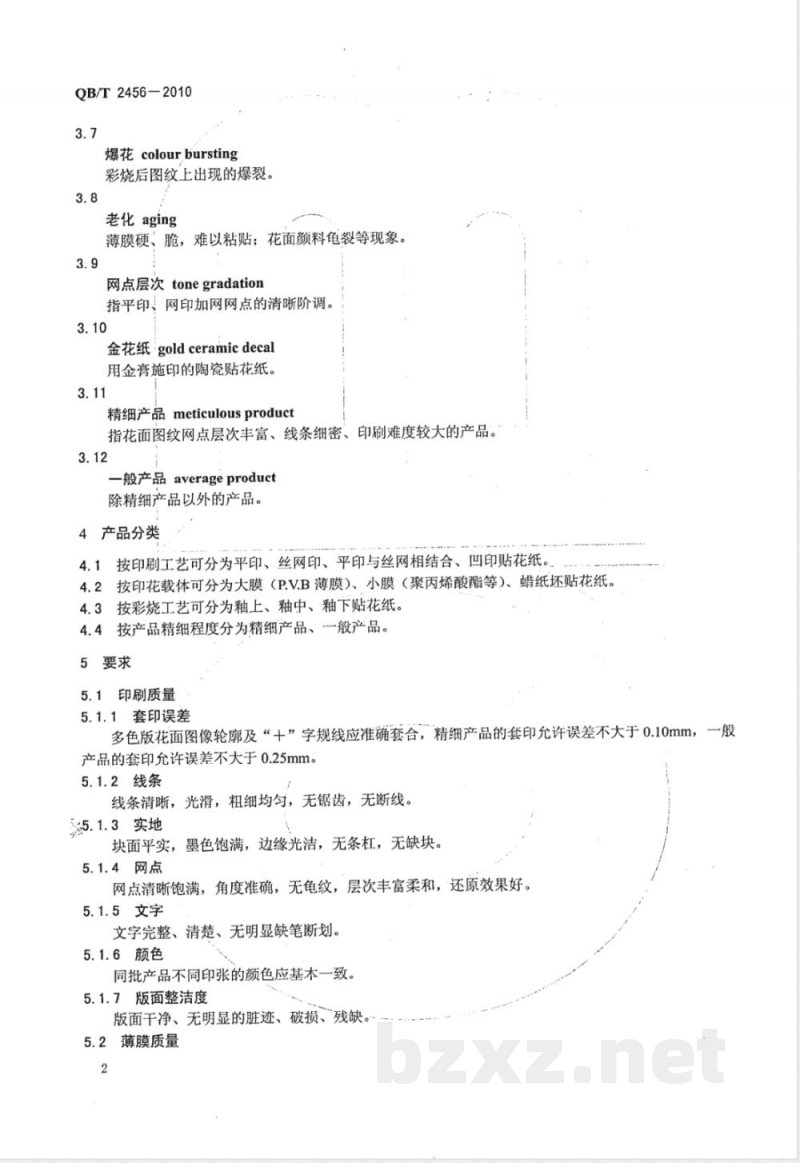

爆花 colourbursting
彩烧后图纹上出现的爆裂。
老化 aging
薄膜硬、脆，难以粘贴；花面颜料龟裂等现象。3.9
网点层次tonegradation
指平印、网印加网网点的清晰阶调。3.10
金花纸goldceramicdecal
用金膏施印的陶瓷贴花纸。
精细产品meticulousproduct
指花面图纹网点层次丰富、线条细密、印刷难度较大的产品3.12
一般产品 average product
除精细产品以外的产品。
4产品分类
4.1按印刷工艺可分为平印、丝网印、平印与丝网相结合、凹印贴花纸，4.2按印花载体可分为大膜（P.V.B薄膜）、小膜（聚丙烯酸酯等）、蜡纸坏贴花纸。4.3按彩烧工艺可分为釉上、釉中、釉下贴花纸。4.4按产品精细程度分为精细产品、一般产品。5要求
5.1印刷质量
5.1.1套印误差
多色版花面图像轮廓及“+”字规线应准确套合，精细产品的套印允许误差不大于0.10mm，产品的套印允许误差不大于0.25mm。5.1.2线条
线条清晰，光滑，粗细均匀，无锯齿，无断线。5.1.3实地
块面平实，墨色饱满，边缘光洁，无条杠，无缺块。5.1.4网点
网点清晰饱满，角度准确，无龟纹，层次丰富柔和，还原效果好。5.1.5文字
文字完整、清楚、无明显缺笔断划。5.1.6颜色
同批产品不同印张的颜色应基本一致。5.1.7版面整洁度
版面干净、无明显的脏迹、破损、残缺。5.2薄膜质量
5.2.1大膜花纸薄膜质量要求

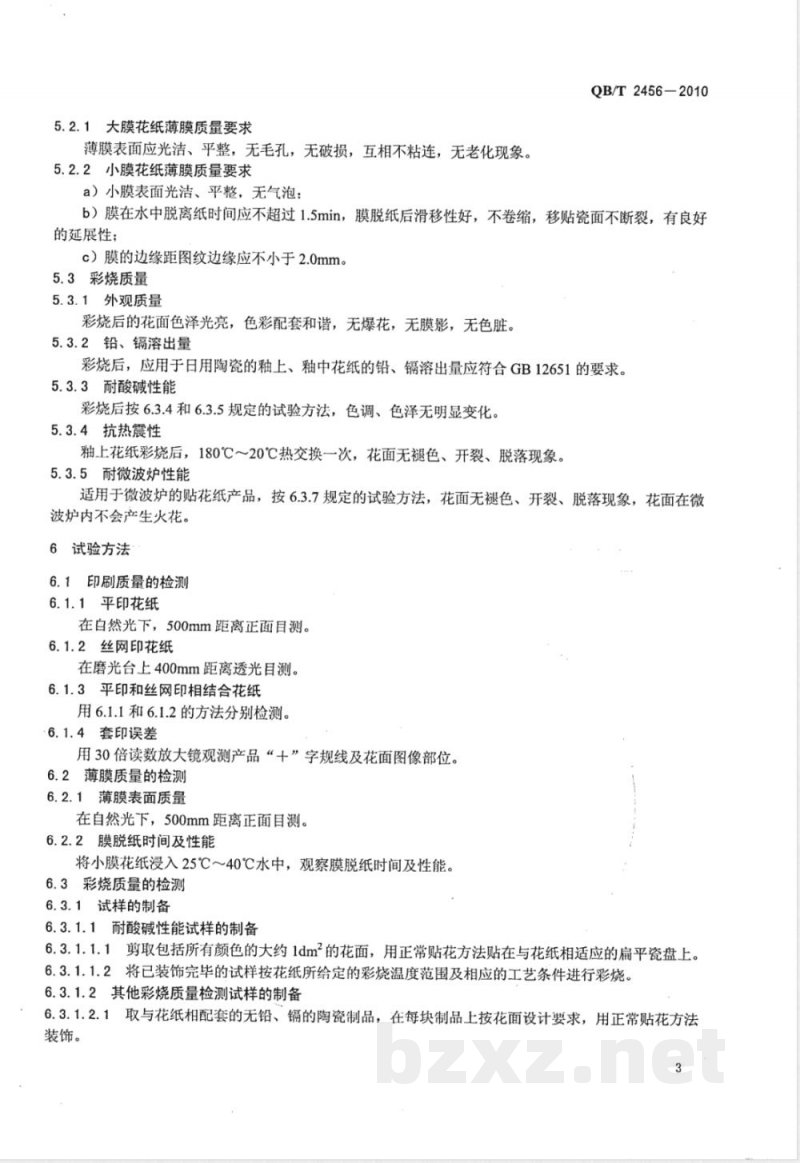

薄膜表面应光洁、平整，无毛孔，无破损，互相不粘连，无老化现象。5.2.2小膜花纸薄膜质量要求
a）小膜表面光洁、平整，无气泡；QB/T2456-2010
b）膜在水中脱离纸时间应不超过1.5min，膜脱纸后滑移性好，不卷缩，移贴瓷面不断裂，有良好的延展性；
c）膜的边缘距图纹边缘应不小于2.0mm。5.3彩烧质量
5.3.1外观质量
彩烧后的花面色泽光亮，色彩配套和谐，无爆花，无膜影，无色脏。5.3.2铅、镐溶出量
彩烧后，应用于日用陶瓷的釉上、釉中花纸的铅、镉溶出量应符合GB12651的要求。5.3.3耐酸碱性能
彩烧后按6.3.4和6.3.5规定的试验方法，色调、色泽无明显变化。5.3.4抗热震性
釉上花纸彩烧后，180℃～20℃热交换一次，花面无褪色、开裂、脱落现象。5.3.5耐微波炉性能
适用于微波炉的贴花纸产品，按6.3.7规定的试验方法，花面无褪色、开裂、脱落现象，花面在微波炉内不会产生火花。
6试验方法
6.1印刷质量的检测
6.1.1平印花纸
在白然光下，500mm距离正面目测。6.1.2丝网印花纸
在磨光台上400mm距离透光目测。6.1.3平印和丝网印相结合花纸
用6.1.1和6.1.2的方法分别检测。6.1.4套印误差
用30倍读数放大镜观测产品“+”字规线及花面图像部位。6.2薄膜质量的检测
6.2.1薄膜表面质量
在自然光下，500mm距离正面目测。6.2.2膜脱纸时间及性能
将小膜花纸浸入25℃～40℃水中，观察膜脱纸时间及性能。6.3彩烧质量的检测
6.3.1试样的制备
6.3.1.1耐酸碱性能试样的制备
6.3.1.1.1剪取包括所有颜色的大约1dm2的花面，用正常贴花方法贴在与花纸相适应的扁平瓷盘上。6.3.1.1.2将已装饰完毕的试样按花纸所给定的彩烧温度范围及相应的工艺条件进行彩烧。6.3.1.2其他彩烧质量检测试样的制备6.3.1.2.1取与花纸相配套的无铅、镉的陶瓷制品，在每块制品上按花面设计要求，用正常贴花方法装饰。
QB/T2456-2010
6.3.1.2.2将已装饰完毕的试样按花纸所给定的彩烧温度范围及其相应的工艺条件进行彩烧。6.3.2外观质量
在自然光下，500mm距离正面目测。6.3.3铅、镐溶出量
铅、镉溶出量试验方法按GB/T3534的规定进行。6.3.4耐酸性能
6.3.4.1试剂
6.3.4.1.1蒸馏水：应符合GB/T6682-2008中三级水的规格。6.3.4.1.2冰乙酸：分析纯（密度1.05g/cm2）避光保存。6.3.4.1.34%乙酸（体积分数）：取40mL密度为1.05g/cm2的冰乙酸用蒸馏水稀释至1000mL（该溶液使用时配制)。
6.3.4.2测试步骤
取3件按6.3.1.1的方法制备的样品，1件作为对比样，2件作为试样，将试样注满4%（体积分数）乙酸溶液，于（22土2）℃浸泡24h土20min后，用自来水洗净晾干，500mm正面目测。6.3.5耐碱性能
6.3.5.1试剂
6.3.5.1.1蒸馏水：应符合GB/T6682-2008中三级水的规格。6.3.5.1.2碳酸钠：优级纯。
6.3.5.1.30.5%碳酸钠（质量分数）：称取碳酸钠（1±0.001）g置于400mL烧杯中，用(199土0.1)g的蒸馏水溶解。
6.3.5.2设备
干燥箱：电热于燥箱或电热鼓风干燥箱均可，温差不大于土3℃。6.3.5.3测试步骤
取3件按6.3.1.1的方法制备的样品，1件作为对比样，2件作为试样，将试样注满0.5%（质量分数）的碳酸钠溶液，置于干燥箱内，在（60土2）℃温度下，浸泡32h土20min后（试样加盖，防止浸泡液挥发），用水洗净晾干，500mm正面目测。6.3.6抗热震性
抗热震性试验方法按GB/T3298执行。6.3.7耐微波炉性能
6.3.7.1设备
微波输出功率不小于600W的微波炉一台。6.3.7.2试验方法
取3件按6.3.1.2方法制备的样品，1件作为对比样，2件作为试样，将试样浸入温度为(20土3)℃的水中1h，取出用布将表面擦干。迅速将试样放在微波炉转盘中心进行微波加热[微波炉内的两角分别放置1个装有（125土2.5）mL水的容器，确保不会碰到转盘」，加热能量为72000J，加热时间由能量除功率得出，精确到秒，加热完成后取出样品放在传热性能较差的材料上冷却至室温时，500mm距离正面目测。
7检验规则
7.1检验分类
产品检验分交收检验和型式检验。7.2交收检验
交收检验采用每百单位不合格品数（计张法）检验。每批产品必须经生产厂检验部门全数检验并经出厂检验合格后方可出厂，出厂时必须附有证明产品质量合格的文件或标识。QB/T2456—2010
注：在生产厂的全数检验中，凡用红笔划有标记的花朵为不合格花朵，生产单位应按实际花号的花朵折合成张数（不足一张时，以整张计）予以补足。7.2.1交收检验项目为本标准5.1，5.2规定的内容。交收检验按GB/T2828.1一2003的规定进行。各检验项目的不合格分类、接收质量限、检验水7.2.2
平及抽样方案见表2，正常检验一次抽样按表3进行。7.2.3受检产品应按花号或器型等形成批。7.2.4样本的抽取按以下要求进行：当每张花纸上的花朵数少于8朵（含8朵）时，按实际样本量大小随机抽取；当每张花纸上的花朵数超过8朵时，须在不少于10张花纸上平均分配样本量后随机抽取。7.2.5检验的各个项目中，如有一项不合格，则判该产品为不合格。该批产品由交货方返工后可再次提交检验。bZxz.net
检验项目
批量范围
91~150
151~280
281500
501~1200
1201~3200
320110000
不合格分类
10001~35000
35001~150000
150001~500000
≥500001
接收质量限
样本量
检验水平IL
一般检验水平Ⅱ
抽样方案
一次抽样（从正常检查一次抽样开始按转移规则进行）
一般检验水平II
QB/T2456-2010
7.3型式检验
7.3.1花纸的印刷质量和薄膜质量采用每百个单位花纸中的不合格品数（计张法）检验。7.3.2型式检验为本标准技术要求的全部内容。其中铅镉溶出量每季度进行一次，其他项目每半年一次，遇有下列情况之一时，亦应进行型式检验。a）产品原料改变时；
b）生产工艺方法变更可能影响产品性能时；c）停产6个月以上再恢复生产时；d）生产工艺过程中发生意外事故时；e）有合同要求时。
7.3.3型式检验的样本应从规定周期内制造的，并经过生产厂检验部门全数检验合格后的某个批或若干个批中抽取。抽取样本的方法要保证所得到的样本能代表本周期的制造技术水平，最好从规定周期各个不同时间里分散抽取样本单位组成型式试验的样本。用于检验彩烧质量的花纸样本可从该样木中获得，也可另外抽取。
7.3.4型式检验按GB/T2829一2002的规定进行，各检验项目的不合格分类，不合格质量水平，判别水平，不合格判定数及抽样方案见表4。7.3.5检验的各个项目中，如有项不合格，则判该产品型式检验不合格。表4
检验项目
不合格分类
不合格质量水平
8标志、标签、包装、运输、存
8.1标志
每张花纸应注明：
a）制造厂名及商标；
b）品名；
c）产品编号；
d）花号器型：
e）每张朵数；
f）生产批号；
g）生产机台号；
判别水平
h）适用于微波炉的贴花纸产品，应标明“微波炉适用”。8.2标签
每一内包装上应注明：
抽样方案
样本量
a）质量检验合格证（并将执行标准号写入其中)；b）产品保质期；
c）检验者；
d）包装日期；
e）彩烧温度范围；
f）适用于微波炉的贴花纸产品，应标明“微波炉适用”。8.3包装
8.3.1外包装
外包装应注明：
a）品名；
b）花号；
c）数量；
d）商标；
e）防潮、防压、防水和堆放标记；f）收、发货单位；
g）适用于微波炉的贴花纸产品，应标明“微波炉适用”。8.3.2包装要求
QB/T2456-2010
a）大膜花纸内包装：每张薄膜垫拷贝纸一纸，每100张外面卷厚纸两张，为一包装单位装入圆筒内或平放装入内包装袋内，贴好标签，装放防潮纸箱内包封；b）小膜花纸内包装：每张花纸垫衬移花膜塑料单片一张，每100张为一包装单位，装入防潮塑料袋内，贴好标签，平放装入防潮纸箱内包装。8.4运输
要注意轻放，不压重物、防雨、防潮、防曝晒（尤其要注意防潮，绝对不能沾水）。8.5购存
花纸应放在32℃以下的通风、干燥、防腐、防曝晒的仓库内。QB/T 2456-2010
中华人民共和国
轻工行业标准
陶瓷贴花纸
QB/T2456-2010
中国轻工业出版社出版发行
地址：北京东长安街6号
邮政编码：100740
发行电话：(010)65241695
网址：http：//www.chlip.com.cnEmail:club@chlip.com.cn
轻工业标准化编辑出版委员会编辑地址：北京西城区月坛北小街6号邮政编码：100037
电话：(010)68049923
版权所有侵权必究
书号：155019·3496
印数：1-200册
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
