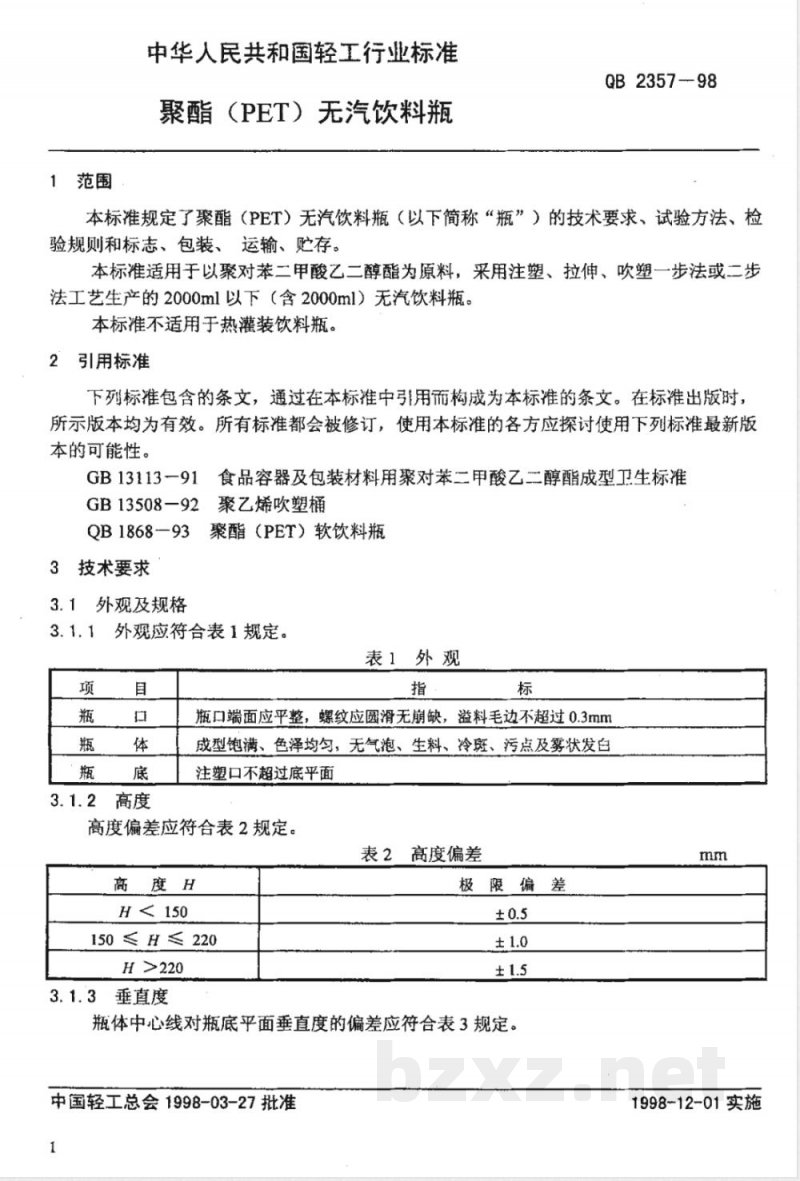

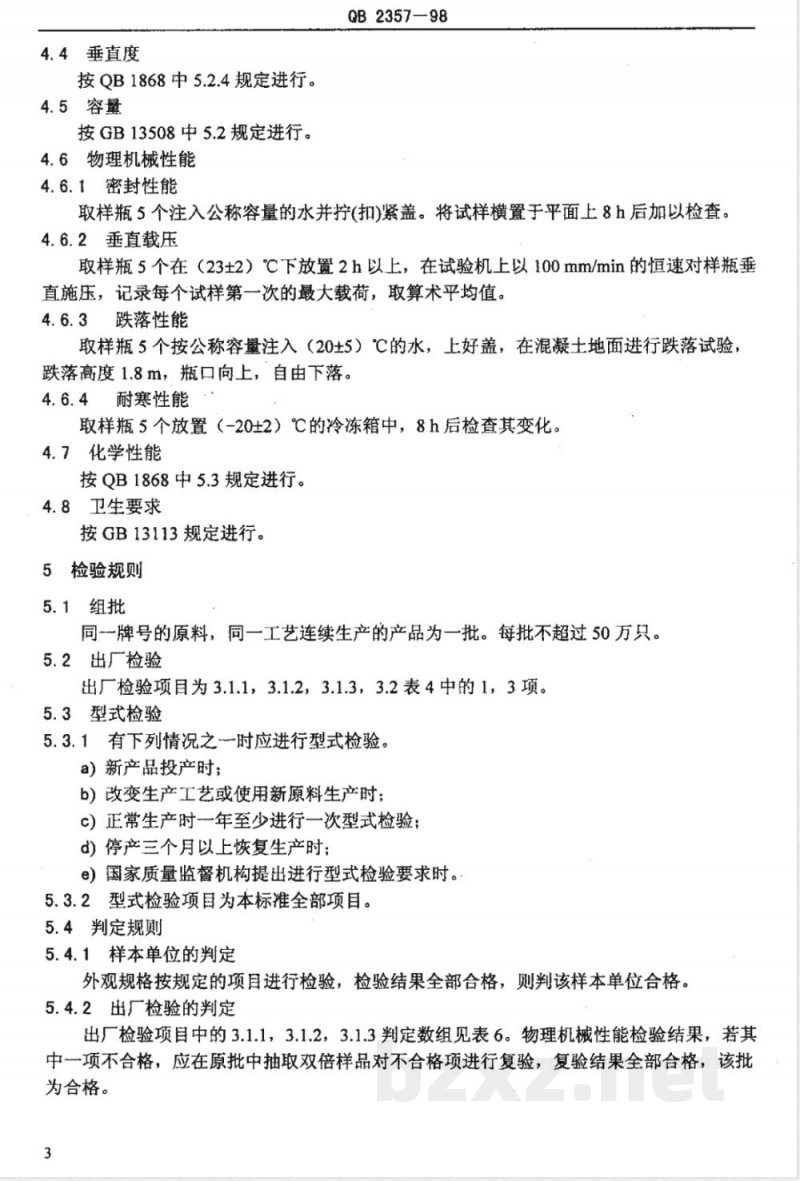

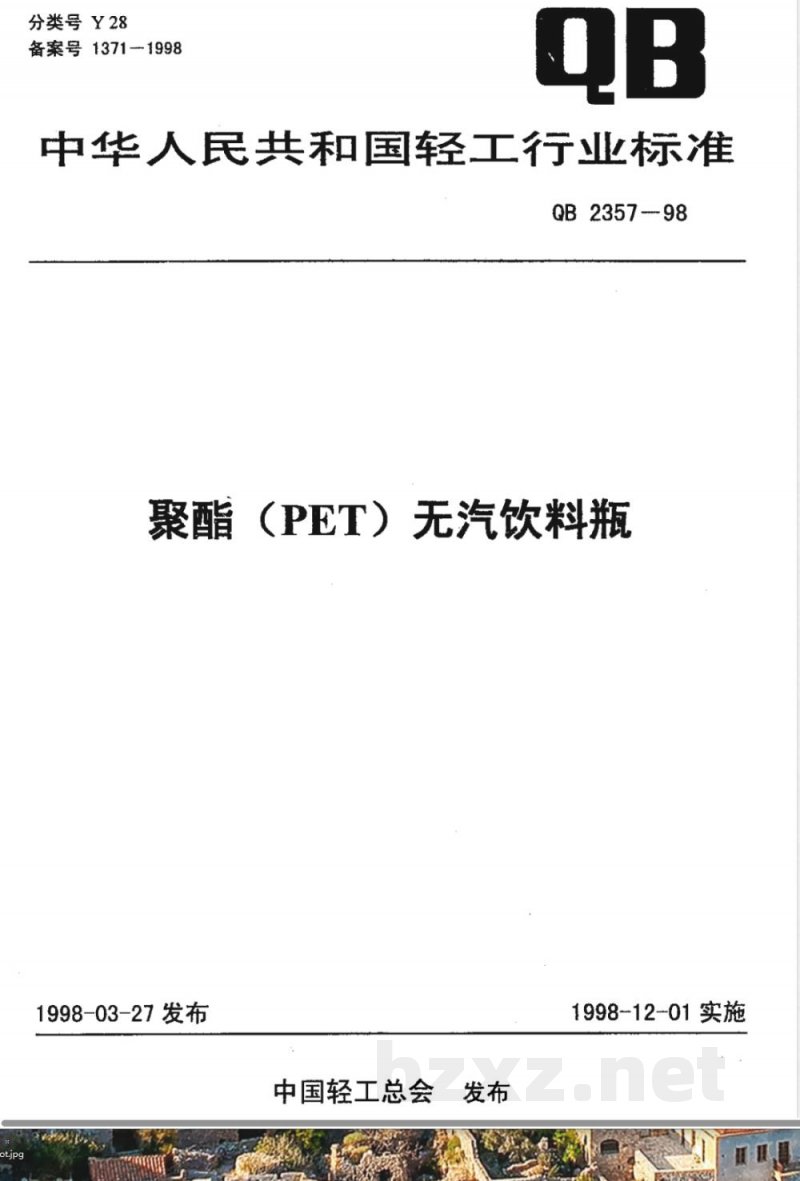

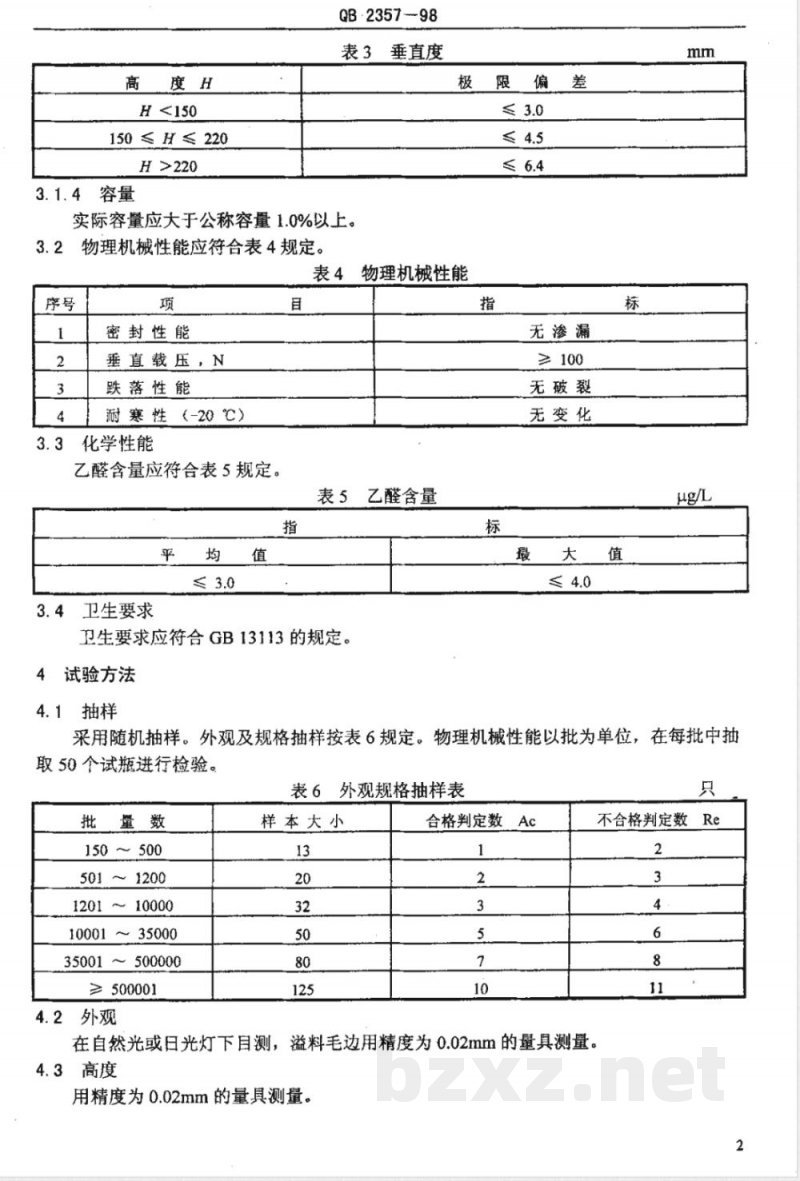

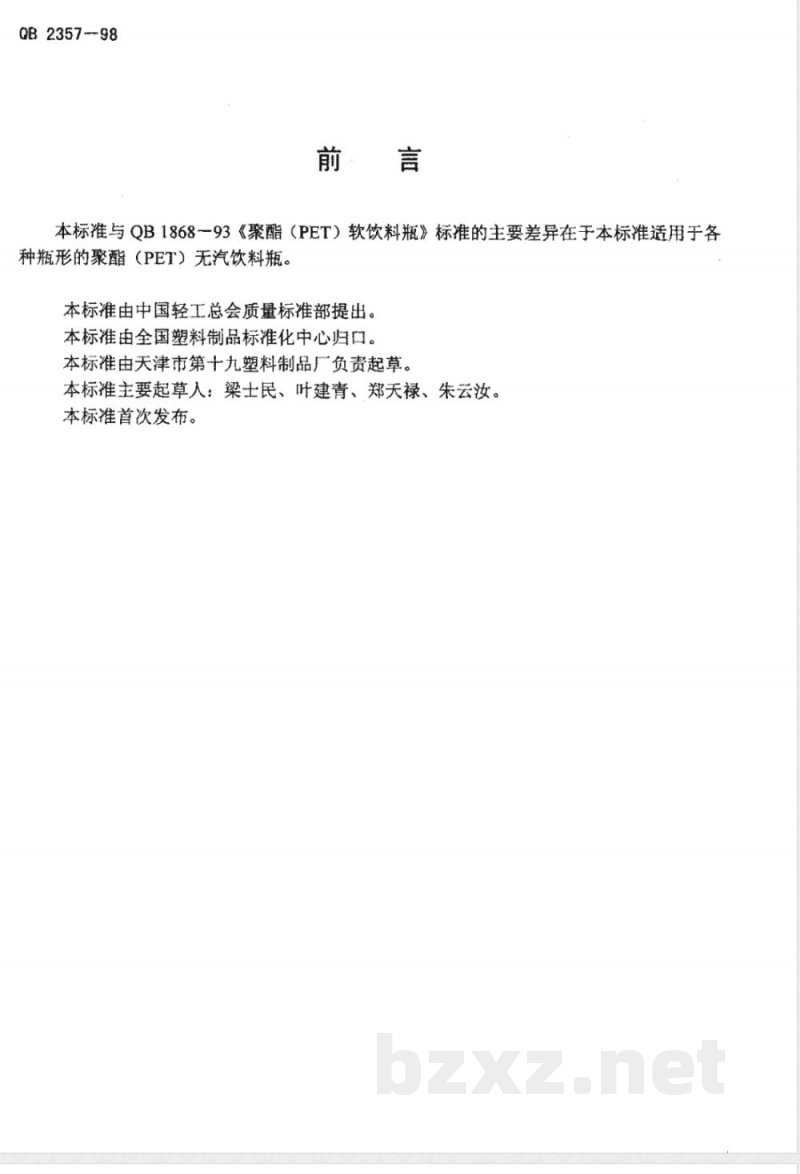

QB2357-98 中华人民共和国轻工行业标准 聚酯（PET）无汽饮料瓶 发布日期：1998-03-27 实施日期：1998-12-01 前言 本标准与QB1868-93《聚酯（PET）软饮料瓶》标准的主要区别在于适用于各种瓶形的聚酯（PET）无汽饮料瓶。本标准由中国轻工总会质量标准部提出，全国塑料制品标准化中心归口，由天津市第十九塑料制品厂负责起草，主要起草人：梁士民、叶建青、郑天禄、朱云汝。本标准首次发布。 1 范围 本标准规定了聚酯（PET）无汽饮料瓶（以下简称“瓶”）的技术要求、试验方法、检验规则及标志、包装、运输、贮存。适用于以聚对苯二甲酸乙二醇酯为原料，采用注塑、拉伸、吹塑一步法或二步法生产的2000ml以下（含2000ml）无汽饮料瓶。本标准不适用于热灌装饮料瓶。 2 引用标准 以下标准条文通过引用构成本标准条文，出版时所示版本为有效。使用本标准各方应探讨使用最新版本的可能性。 - GB13113-91 食品容器及包装材料用聚对苯二甲酸乙二醇酯成型卫生标准 - GB13508-92 聚乙烯吹塑桶 - QB1868-93 聚酯（PET）软饮料瓶 3 技术要求 3.1 外观及规格 3.1.1 项目包括瓶口、瓶体、瓶底及高度。 3.1.2 外观应符合表1规定：瓶口端面平整，螺纹圆滑无崩缺，溢料毛边不超过0.3mm，成型饱满，色泽均匀，无气泡、生料、冷斑、污点及雾状发白，注塑口不超过底平面。 3.1.3 高度偏差应符合表2： 高度H | H<150 | 150≤H≤220 | H>220 极限偏差(mm) | ±0.5 | ±1.0 | ±1.5 3.1.4 垂直度：瓶体中心线对瓶底平面垂直度极限偏差应符合表3： 高度H | H<150 | 150≤H≤220 | H>220 极限偏差(mm) | 3.0 | 4.5 | 6.4 3.1.5 容量：实际容量应大于公称容量1%以上。 3.2 物理机械性能 应符合表4规定： 序号 | 项目 | 指标 1 | 密封性能 | 无渗漏 2 | 垂直载压(N) | ≥100 3 | 跌落性能 | 无破裂 4 | 耐寒性(-20℃) | 无变化 3.3 化学性能 乙醛含量应符合表5规定。 3.4 卫生要求 应符合GB13113的规定。 4 试验方法 4.1 抽样 采用随机抽样，外观及规格抽样按表6规定，物理机械性能以批为单位，每批抽取50个试瓶进行检验。 4.2 外观 在自然光或日光灯下目测，溢料毛边用精度0.02mm的量具测量。 4.3 高度 用精度0.02mm量具测量。 4.4 垂直度 按QB1868中5.2.4规定进行。 4.5 容量 按GB13508中5.2规定进行。 4.6 物理机械性能 4.6.1 密封性能：取样瓶5个注入公称容量的水并拧紧盖，横置于平面8h后检查。 4.6.2 垂直载压：取样瓶5个在23±2℃放置2h以上，在试验机上以100mm/min恒速施压，记录每个试样第一次最大载荷，取算术平均值。 4.6.3 跌落性能：取样瓶5个按公称容量注入20℃水，装好盖，在混凝土地面跌落试验，高度1.8m，瓶口向上，自由下落。 4.6.4 耐寒性能：取样瓶5个放置-20±2℃冷冻箱8h后检查变化。 4.7 化学性能 按QB1868中5.3规定进行。 4.8 卫生要求 按GB13113规定进行。 5 检验规则 5.1 组批 同一牌号、同一工艺连续生产的产品为一批，每批不超过50万只。 5.2 出厂检验 出厂检验项目包括3.1.1、3.1.2、3.1.3及3.2表内容。
