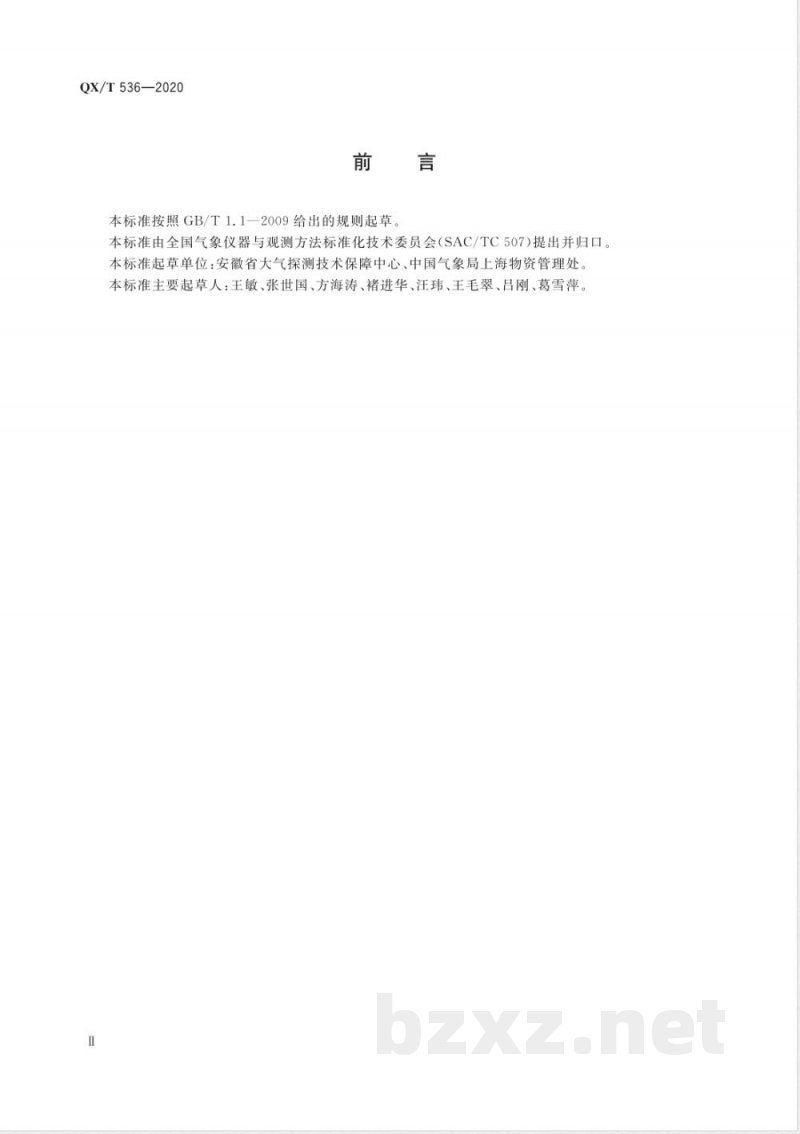

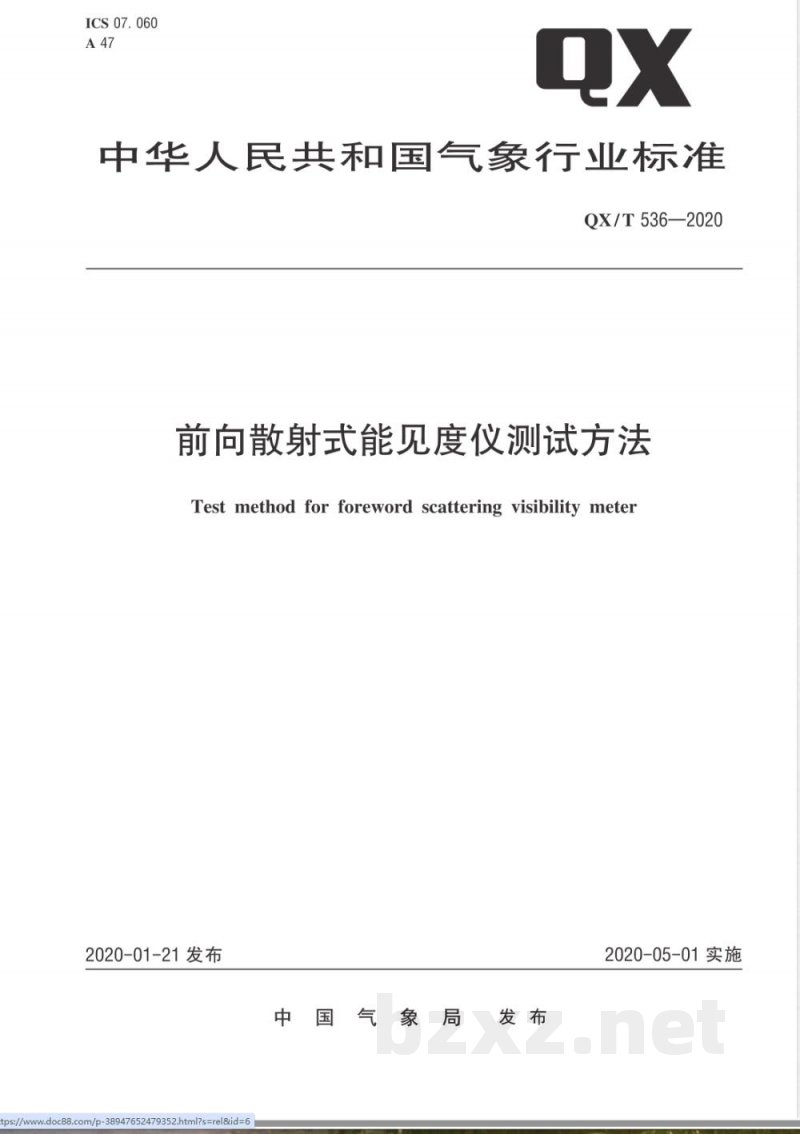

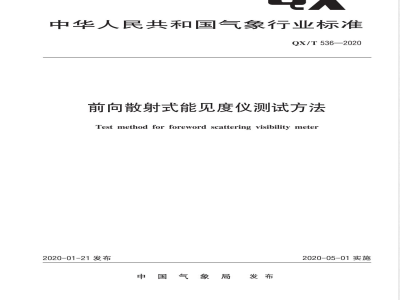

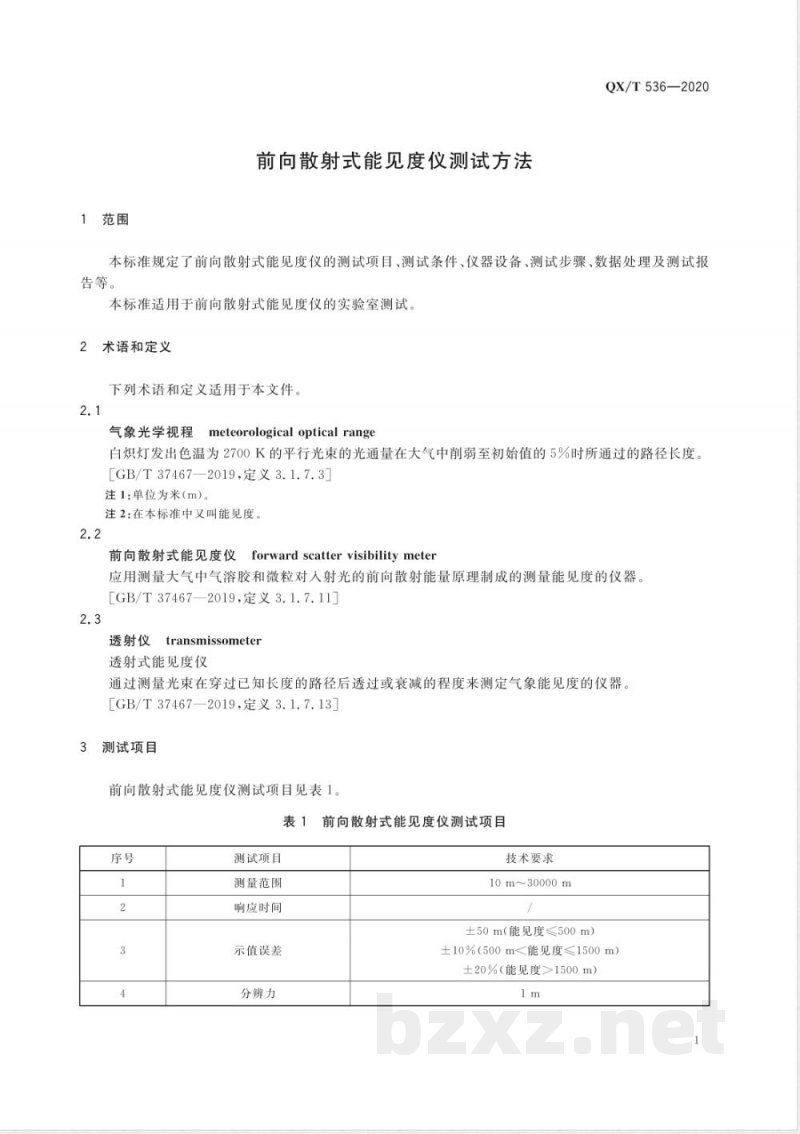

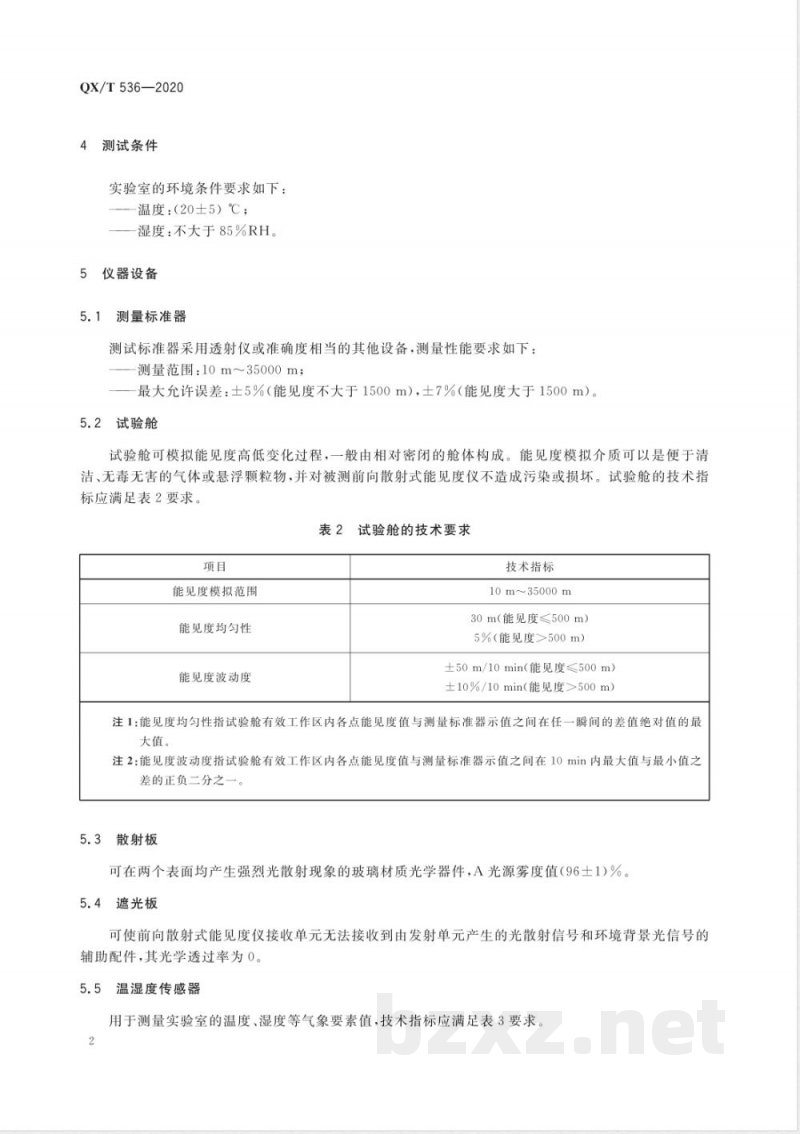

中华人民共和国气象行业标准 QX/T 536—2020 前向散射式能见度仪测试方法 Test method for foreword scattering visibility meter 发布：2020-01-21 实施：2020-05-01 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由全国气象仪器与观测方法标准化技术委员会（SAC/TC507）提出并归口。本标准起草单位为安徽省大气探测技术保障中心、中国气象局上海物资管理处。本标准主要起草人包括王敏、张世国、方海涛、褚进华、汪玮、王毛翠、吕刚、葛雪萍。 1 范围 本标准规定了前向散射式能见度仪的测试项目、测试条件、仪器设备、测试步骤、数据处理及测试报告等内容。本标准适用于前向散射式能见度仪的实验室测试。 2 术语和定义 2.1 气象光学视程（Meteorological Optical Range） 白炽灯发出色温为2700K的平行光束的光通量在大气中削弱至初始值的5%时所通过的路径长度。单位为米（m）。在本标准中又称能见度。[GB/T 37467—2019，定义3.1.7.3] 2.2 前向散射式能见度仪（Forward Scatter Visibility Meter） 应用测量大气中气溶胶和微粒对入射光的前向散射能量原理制成的测量能见度的仪器。[GB/T 37467—2019，定义3.1.7.11] 2.3 透射仪（Transmissometer/透射式能见度仪） 通过测量光束在穿过已知长度路径后的透过或衰减程度来测定气象能见度的仪器。[GB/T 37467—2019，定义3.1.7.13] 3 测试项目 前向散射式能见度仪测试项目见表1。 表1 前向散射式能见度仪测试项目 序号 测试项目 技术要求 1 测量范围 10m~30000m 2 响应时间 ±50m（能见度≤500m），±10%（500m<能见度≤1500m），±20%（能见度>1500m） 3 示值误差 1m 4 分辨力 1m 4 测试条件 实验室环境条件要求如下： - 温度：（20±5）℃ - 湿度：不大于85%RH 5 仪器设备 5.1 测量标准器 测试标准器采用透射仪或准确度相当的其他设备，测量范围10m～35000m；最大允许误差：±5%（能见度不大于1500m），±7%（能见度大于1500m）。 5.2 试验舱 试验舱可模拟能见度变化过程，由相对密闭的舱体构成。能见度模拟介质应便于清洁、无毒无害，并对被测仪器不造成污染或损坏。试验舱技术指标见表2。 表2 试验舱技术要求 项目 技术指标 能见度模拟范围 10m~35000m 能见度均匀性 30m（能见度≤500m），5%（能见度>500m） 能见度波动度 ±50m/10min（能见度≤500m），±10%/10min（能见度>500m） 注1：能见度均匀性指试验舱有效工作区内各点能见度值与测量标准器示值之间在任一瞬间的差值绝对值的最大值。 注2：能见度波动度指试验舱有效工作区内各点能见度值与测量标准器示值之间在10min内最大值与最小值之差的正负二分之一。 5.3 散射板 玻璃材质光学器件，可在两个表面产生强烈光散射，光源雾度值（96±1）%。 5.4 遮光板 用于阻挡前向散射式能见度仪接收单元接收发射单元光散射信号和环境背景光信号，光学透过率为0。 5.5 温湿度传感器 用于测量实验室的温度和湿度，技术指标见表3。 表3 温湿度传感器技术要求 项目 测量范围 最大允许误差 温度 -50℃～+50℃ ±0.2℃ 湿度 0%RH~100%RH ±4%RH(≤80%RH)，±8%RH(>80%RH) 5.6 电子秒表 用于记录时间间隔和数据采集时间，技术指标应满足测试要求。
