本标准规定了卫星遥感海冰监测产品的数据要求、分类和制作要求。 本标准适用于卫星遥感海冰监测产品的制作及其相关活动。

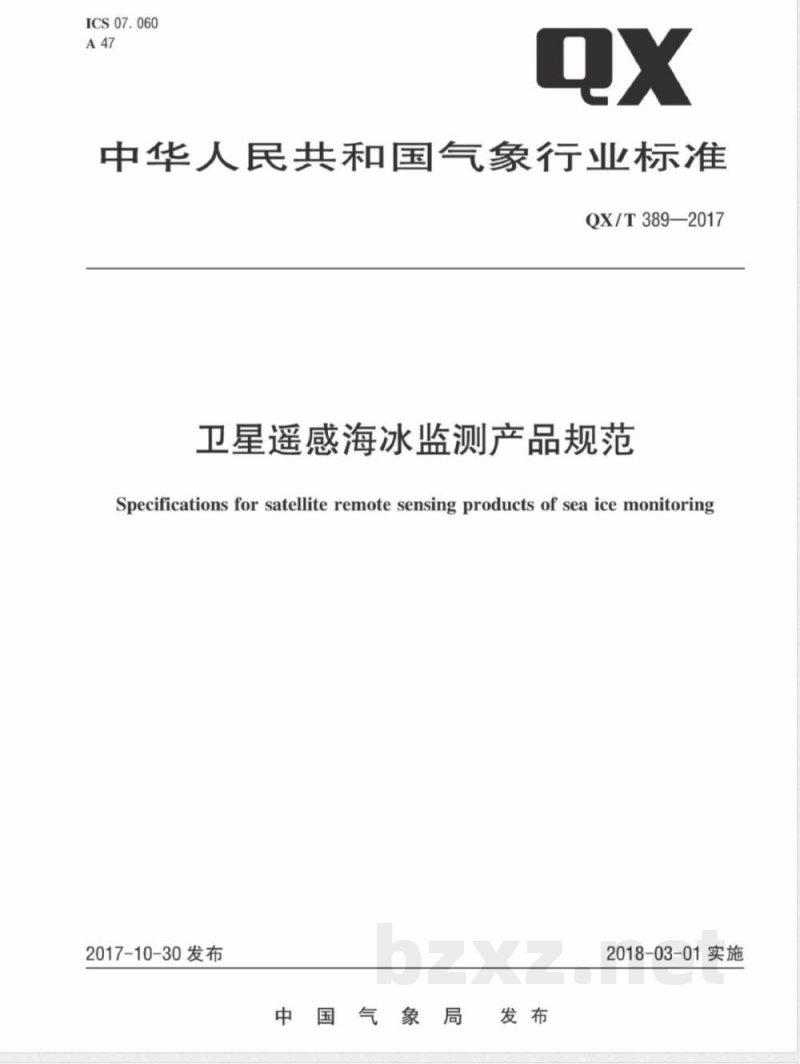

ICS07.060

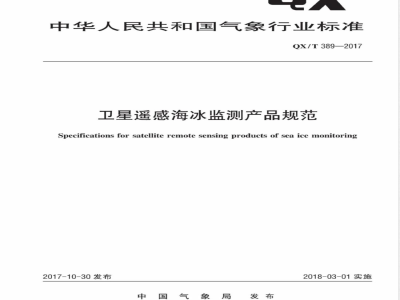

中华人民共和国气象行业标准
QX/T389—2017
卫星遥感海冰监测产品规范
Specifications for satellite remote sensing products of sea ice monitoring2017-10-30发布
中国气象局发布
2018-03-01实施

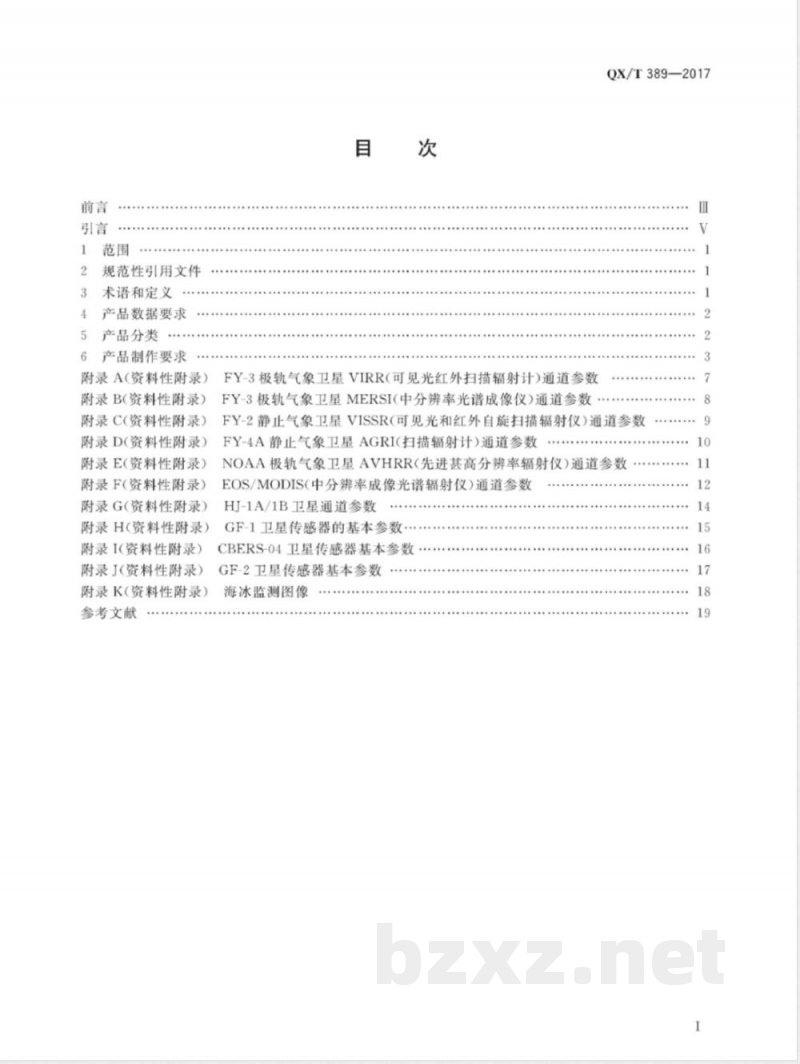

规范性引用文件
术语和定义
产品数据要求
产品分类
6产品制作要求
附录A（资料性附录）
附录B(资料性附录)
附录C(资料性附录)
附录D（资料性附录）
附录E（资料性附录）
附录F（资料性附录）
附录G（资料性附录）
附录H（资料性附录）
附录I（资料性附录）
附录J（资料性附录）
附录K（资料性附录）
参考文献
FY-3极轨气象卫星VIRR(可见光红外扫描辐射计)通道参数FY-3极轨气象卫星MERSI(中分辨率光谱成像仪)通道参数QX/T389—2017
FY-2静止气象卫星VISSR（可见光和红外自旋扫描辐射仪）通道参数FY-4A静止气象卫星AGRI(扫描辐射计）通道参数NOAA极轨气象卫星AVHRR（先进甚高分辨率辐射仪）通道参数EOS/MODIS(中分辨率成像光谱辐射仪）通道参数HJ-1A/1B卫星通道参数
GF-1卫星传感器的基本参数·
CBERS-04卫星传感器基本参数：GF-2卫星传感器基本参数
海冰监测图像

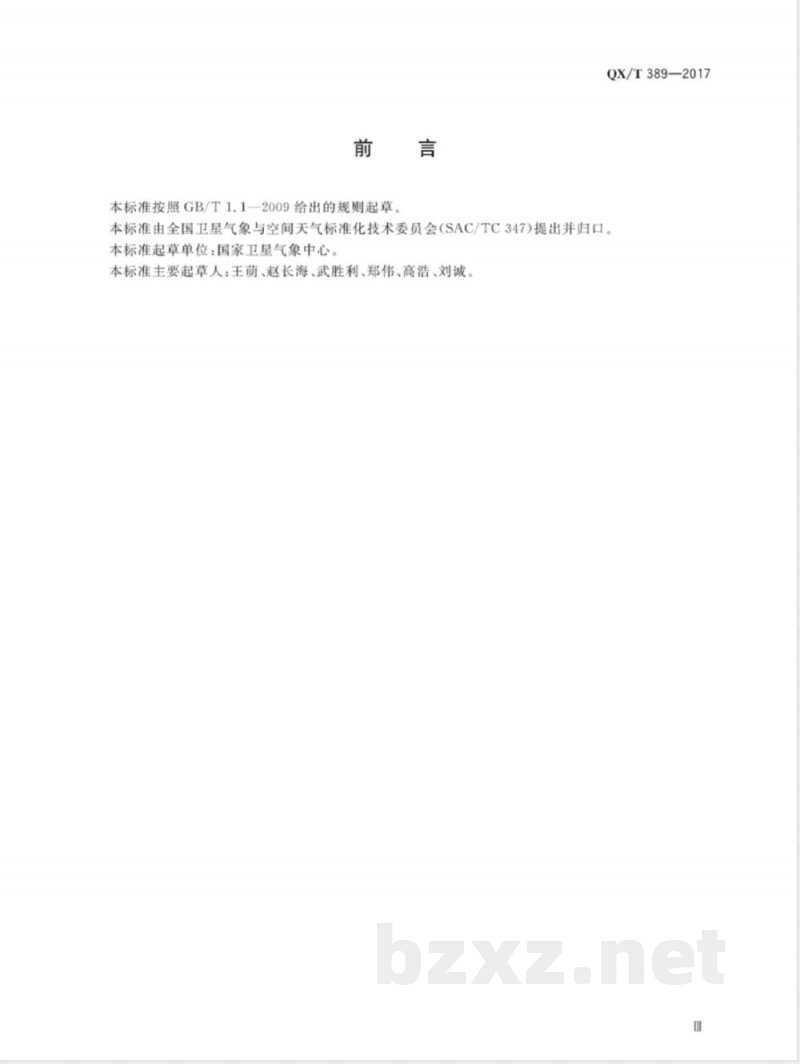

本标准按照GB/T1.1一2009给出的规则起草。QX/T389—2017
本标准由全国卫星气象与空间天气标准化技术委员会（SAC/TC347)提出并归口。本标准起草单位：国家卫星气象中心。本标准主要起草人：王萌、赵长海、武胜利、郑伟、高浩、刘诚。m
QX/T389—2017
卫星遥感海冰监测为各部门提供了大量海冰监测信息，在科学研究、防灾减灾、应对气候变化中发挥了重要作用。但长期以来，由于缺乏统一标准，各从事遥感工作的单位在海冰监测工作中大多独立进行研究和开发应用，所用数据处理系统也不统一，监测产品各不相同，这些都对卫星遥感海冰监测的应用推广和技术交流造成不便。为了更好地发挥卫星遥感在我国海冰监测中的作用，促进卫星遥感海冰监测产品制作的规范化，特制定本标准。V
1范围
卫星遥感海冰监测产品规范
本标准规定了卫星遥感海冰监测产品的数据要求、分类和制作要求本标准适用于卫星遥感海冰监测产品的制作及其相关活动。2
规范性引用文件
QX/T389—2017
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2260
GB/T15968
GB/T17278
3术语和定义
中华人民共和国行政区域代码
遥感影像平面图制作规范
数字地形图产品基本要求
下列术语和定义适用于本文件。3.1
海冰seaice
海水冻结而形成的冰。
seaiceareas
海冰面积
某一海域内海冰覆盖的面积。
海冰覆盖度
seaice coverage
指定海域范围内海冰面积占该海域面积的百分比3.4
海冰厚度
seaicethickness
海水冻结的厚度。
海冰冰缘线
sea ice edge
海冰覆盖区的外缘边界线。
海冰等温线
seaiceisotherm
海冰表面温度等值线。
multiple-channelcompositeimageofseaicemonitoring海冰监测多通道合成图
对卫星多个通道数据分别赋予不同颜色而生成的合成图像、-
QX/T389—2017
seaicemap
海冰分布图
赋予海冰信息特定颜色形成的图像3.9
海冰覆盖度图
sea ice coverage map
显示海域内海冰覆盖度的图像，3.10
sea ice thickness map
海冰厚度图
显示海冰厚度的图像。
日seaiceedgeimage
海冰冰缘线图
显示海冰冰缘线的图像。
海冰等温线图
seaiceisothermalimage
显示海冰等温线的图像。
4产品数据要求
4.1遥感数据
遥感数据应源自携载有可见光、近红外和红外波段等探测仪器的卫星，其主要卫星探测仪器特性参数参见附录AJ。
辅助数据
辅助数据包括行政区划边界数据、海岸线数据。4.3
数据处理流程
生成海冰监测产品时，卫星数据应经过以下处理：a）
对卫星原始数据做预处理，所采用的预处理技术应有相应标准或规范；对预处理后的数据进行投影变换，生成海冰监测区域的局域图像，通常极区采用极射赤面投影，非极区采用等经纬度投影或兰勃特投影；检查局域图像定位精度，如定位不准，应进行几何校正，且偏差在1个像元以内；提取海冰信息、海冰覆盖度信息、海冰厚度信息、海冰冰缘线信息、海冰等温线信息，计算海冰面积。
5产品分类bzxZ.net
卫星遥感海冰监测产品，根据实际需要通常以图表形式表示。产品类型通常分为：海冰监测多通道合成图，包括真彩色合成图像和假彩色合成图像；a)
海冰监测专题图，包括海冰分布图、海冰覆盖度图、海冰厚度图、海冰冰缘线图、海冰等温线图；海冰监测信息统计表，海冰面积统计表，海冰覆盖度统计表。产品制作要求
内容分布
一般要求
QX/T389—2017
图像应包含标题、数据获取时间、影像图/专题图信息、图例、卫星标识、比例尺、指北针、制作单位其中海冰厚度图、海冰等温线图、海冰覆盖度图还应包含色标，分布见图1，个例参见附录K。标题
数据获取时间
影像图/专题图
比例尺和指北针
6.1.2标题
卫星标识
制作单位
图像内容分布图
标题位于产品图像上部中间位置，简明扼要地说明图像内容。标题内容按顺序包括卫星类型（气象卫星、高分卫星等），监测区域，监测图像类型。3数据获取时间
数据获取时间位于影像图/专题信息上部，标题右下方位置，并用“YYYY年MM月DD日hh：mm”的格式标注，注明北京时或世界时，在不引起歧义的情况下可以适当缩减注：“YYYY年MM月DD日hh：mm\为时间格式，如：2016年12月20日14：20（北京时）。6.1.4
影像图、专题图
影像图、专题图位于产品图像的中间。3
