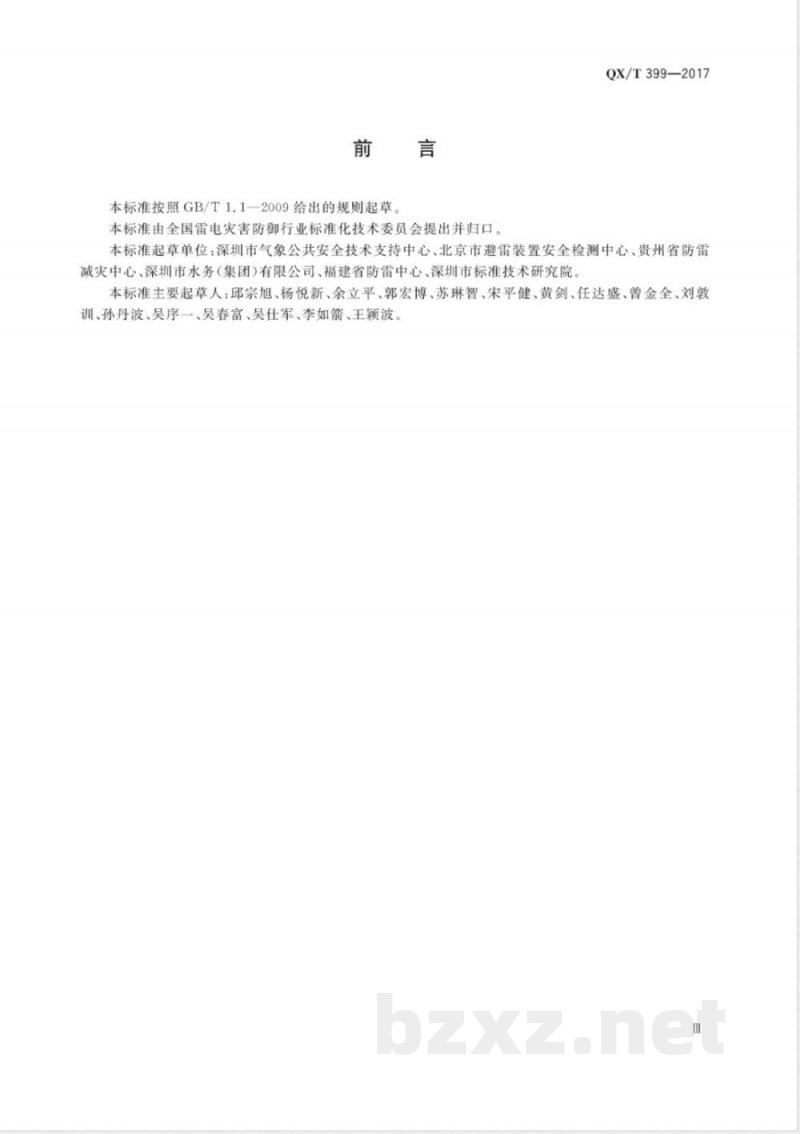

中华人民共和国气象行业标准 QX/T399—2017 供水系统防雷技术规范 Technical specification for lightning protection of water supply system 2017-10-30 发布 中国气象局发布 2018-03-01 实施 前言 本标准按照 GB/T1.1-2009 的规则起草，由全国雷电灾害防御行业标准化技术委员会提出并归口。标准起草单位包括深圳市气象公共安全技术支持中心、北京市避雷装置安全检测中心、贵州省防雷减灾中心、深圳市水务（集团）有限公司、福建省防雷中心、深圳市标准技术研究院。主要起草人有邱宗旭、杨悦新、余立平、郭宏博、苏琳智、宋平健、黄剑、任达盛、曾金全、刘敦训、孙丹波、吴序一、吴春富、吴仕军、李如箭、王颖波。 1 范围 本标准规定了供水系统的净水厂及泵站的建筑物、设施和设备雷电防护的基本要求，包括直击雷防护、电气系统保护、电子系统保护、特殊场所保护，以及检测、维护与管理。本标准适用于新建、扩建、改建及运行中的供水系统防雷装置的设计、施工、检测、维护与管理。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。注日期的引用文件，仅注日期的版本适用；未注日期的引用文件，其最新版本（含所有修改单）适用。主要引用文件包括：GB/T21431 建筑物防雷装置检测技术规范，GB50057-2010 建筑物防雷设计规范，GB/T50064-2014 交流电气装置的过电压保护和绝缘配合设计规范，GB/T50125-2010 给水排水工程基本术语，GB50601-2010 建筑物防雷工程施工与质量验收规范，QX/T186-2013 安全防范系统雷电防护要求及检测技术规范。 3 术语和定义 3.1 净水厂 (water treatment plant; waterworks) 对原水进行给水处理并向用户供水的工厂，也称水厂。[GB/T50125—2010, 定义2.0.82] 3.2 泵房 (pumping house) 设置水泵机组和附属设施用以提升液体的建筑物或构筑物。[GB/T50125—2010, 定义2.0.58] 3.3 泵站 (pumping station) 泵房及其配套设施的总称。[GB/T50125—2010, 定义2.0.59] 3.4 自动化仪表 (automation instrumentation) 用于测量和控制被测变量及被控变量的仪表装置和系统。[GB50093—2013, 定义2.0.1] 3.5 中、高压系统 (medium and high voltage system) 电压等级为3kV至10kV的供电系统，供水系统中以10kV为主，也有6kV、3kV系统。 3.6 设备耐冲击电压额定值 (rated impulse withstand voltage of equipment, Uw) 设备制造商给定的设备耐冲击电压额定值，表征其绝缘防过电压能力。[GB50057—2010, 定义2.0.47] 3.7 防雷装置 (lightning protection system, LPS) 用于减少闪击建筑物及其周边造成的物质性损害和人身伤亡，由外部和内部防雷装置组成。[GB50057—2010, 定义2.0.5] 3.8 外部防雷装置 (external lightning protection system) 由接闪器、引下线和接地装置组成。[GB50057—2010, 定义2.0.6] 3.9 内部防雷装置 (internal lightning protection system) 由防雷等电位连接及与外部防雷装置间隔距离组成。[GB50057—2010, 定义2.0.7] 3.10 接闪器 (air terminal) 用于引导雷电流安全入地的装置。
