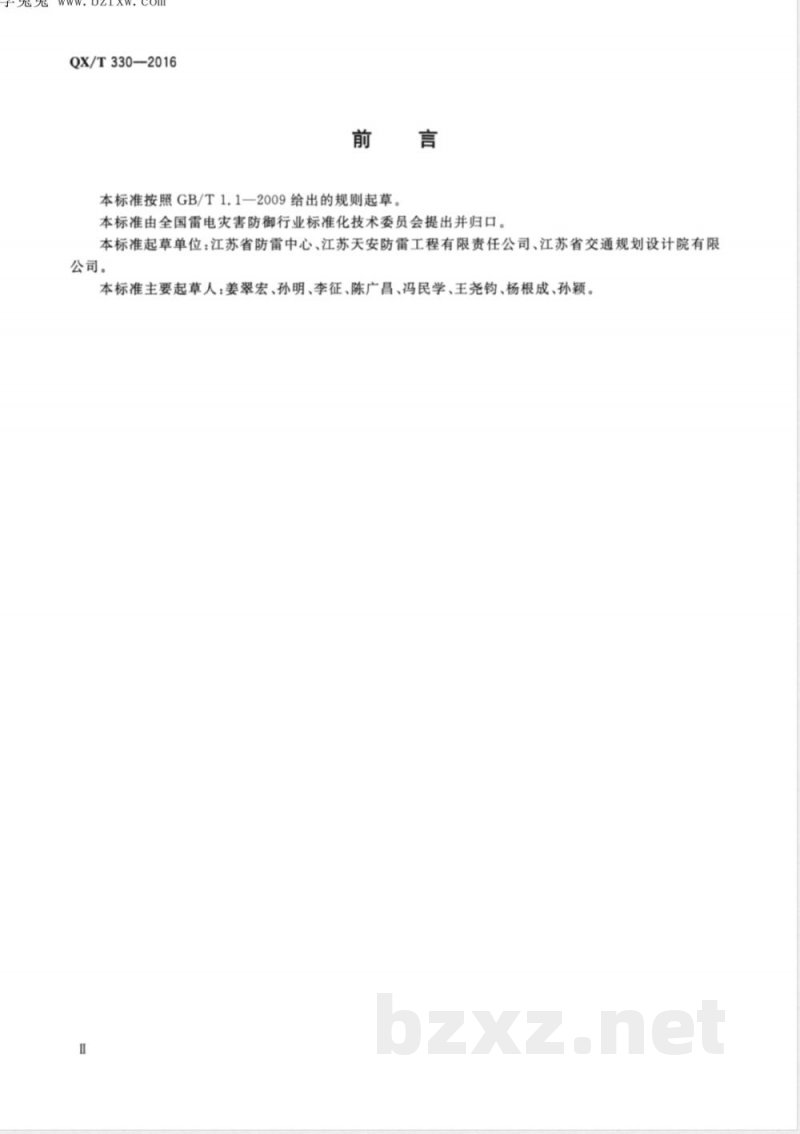

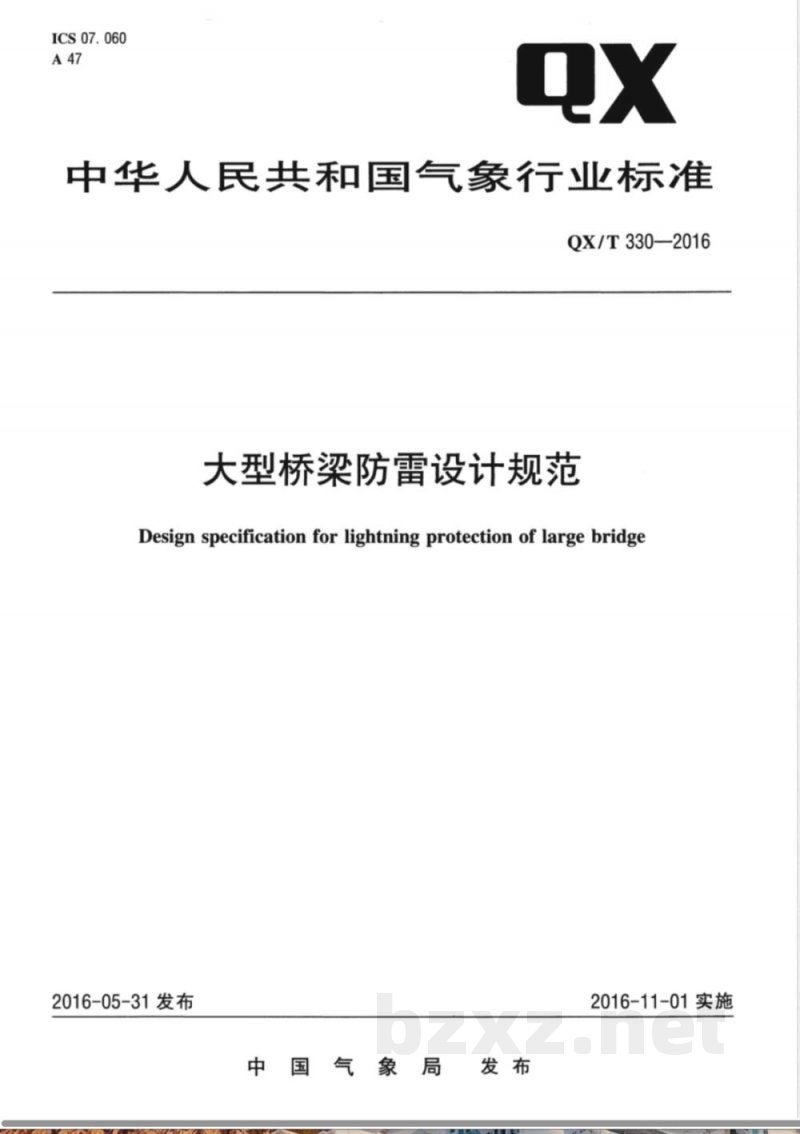

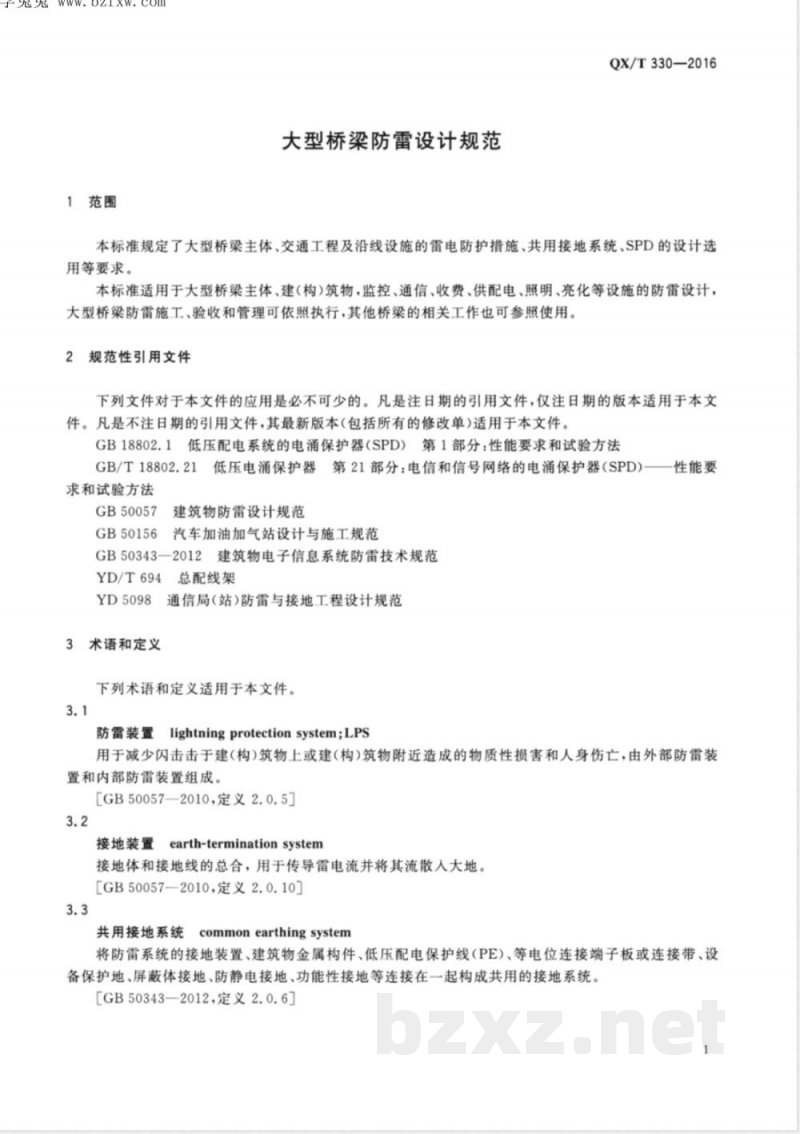

中华人民共和国气象行业标准 QX/T330—2016 大型桥梁防雷设计规范 Design specification for lightning protection of large bridge 发布：2016-05-31 实施：2016-11-01 中国气象局 前言 本标准按照GB/T 1.1—2009的规则起草，由全国雷电灾害防御行业标准化技术委员会提出并归口。本标准起草单位为江苏省防雷中心、江苏天安防雷工程有限责任公司、江苏省交通规划设计院有限公司。主要起草人包括姜翠宏、孙明、李征、陈广昌、冯民学、王尧钧、杨根成、孙颖。 1 范围 本标准规定了大型桥梁主体、交通工程及沿线设施的雷电防护措施、共用接地系统、SPD的设计选用等要求，适用于大型桥梁主体、建筑物，监控、通信、收费、供配电、照明、亮化等设施的防雷设计。大型桥梁防雷施工、验收和管理可依照执行，其他桥梁的相关工作也可参照使用。 2 规范性引用文件 下列文件对于本标准的应用是必不可少。注日期的引用文件，仅适用于所注日期的版本；未注日期的引用文件，其最新版本（包括所有修改单）适用于本标准。 - GB18802.1 低压配电系统的电涌保护器（SPD）第1部分：性能要求和试验方法 - GB/T18802.21 低压电涌保护器第21部分：电信和信号网络的电涌保护器（SPD）—性能要求和试验方法 - GB50057 建筑物防雷设计规范 - GB50156 汽车加油加气站设计与施工规范 - GB50343—2012 建筑物电子信息系统防雷技术规范 - YD/T694 总配线架 - YD5098 通信局（站）防雷与接地工程设计规范 3 术语和定义 3.1 防雷装置（lightning protection system; LPS） 用于减少闪击建筑物或建筑物附近造成的物质性损害和人身伤亡，由外部防雷装置和内部防雷装置组成。[GB50057—2010, 定义2.0.5] 3.2 接地装置（earth-termination system） 接地体和接地线的总合，用于传导雷电流并将其流散入大地。[GB50057—2010, 定义2.0.10] 3.3 共用接地系统（common earthing system） 将防雷系统的接地装置、建筑物金属构件、低压配电保护线（PE）、等电位连接端子板或连接带、设备保护地、屏蔽体接地、防静电接地、功能性接地等连接在一起构成共用的接地系统。[GB50343—2012, 定义2.0.6] 3.4 自然接地体（natural earthing electrode） 兼有接地功能但不是专门设置的，与大地有良好接触的各种金属构件、金属井管、混凝土中的钢筋等统称。[GB50343—2012, 定义2.0.7] 3.5 人工接地体（manual earthing electrode） 人工埋入地中并直接与大地接触的金属导体，用作接地。 3.6 等电位连接带（bonding bar） 将金属装置、外来导电物、电力线路、电信线路及其他线路连于其上，以能与防雷装置做等电位连接的金属带。[GB50057—2010, 定义2.0.20] 3.7 局部等电位接地端子板（排）（local equipotential earthing terminal board） 电子信息系统机房内局部等电位连接网络接地的端子板。[GB50343—2012, 定义2.0.11] 3.8 雷击电磁脉冲（lightning electromagnetic impulse; LEMP） 雷电流经电阻、电感、电容耦合产生的电磁效应，包含闪电电涌和辐射电磁场。[GB50057—2010, 定义2.0.25] 3.9 电涌保护器（surge protective device; SPD） 用于限制瞬态过电压和分泄电涌电流的器件。
