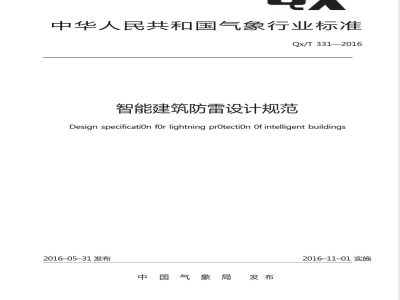

中华人民共和国气象行业标准 Qx/T331—2016 智能建筑防雷设计规范 Design specification for lightning protection of intelligent buildings 发布：2016-05-31 实施：2016-11-01 中国气象局 前言 本标准按照GB/T 1.1—2009的规则起草，由全国雷电灾害防御行业标准化技术委员会提出并归口。本标准起草单位为江苏省防雷中心、江苏省建筑设计研究院有限责任公司。主要起草人包括焦雪、冯民学、赵成志、蒋海琴、陈广赢、管清宝、程琳、沈海文、王洪生、陈红兵、邱成龙、汤建国、钟颖颖。 1 范围 本标准规定了智能建筑防雷分类、防雷区划分、机房防雷分级及防雷设计等内容，适用于新建、扩建和改建智能建筑的防雷设计。 2 规范性引用文件 下列文件对于本标准的应用是必不可少的。注日期的引用文件，仅适用于所注日期的版本；未注日期的引用文件，其最新版本（包括所有修改单）适用于本标准。 - GB50057—2010 建筑物防雷设计规范 - GB50343—2012 建筑物电子信息系统防雷技术规范 3 术语和定义 3.1 智能建筑（intelligent buildings; IB） 以建筑物为平台，兼备信息设施系统、信息化应用系统、建筑设备管理系统、公共安全系统等，集结构、系统、服务、管理及其优化组合为一体，向人们提供安全、高效、便捷、节能、环保、健康的建筑环境。[GB/T50314—2006, 定义2.0.1] 3.2 接地装置（earth-termination system） 接地体和接地线的总合，用于传导雷电流并将其流散入大地。[GB50057—2010, 定义2.0.10] 3.3 共用接地系统（common earthing system） 将防雷系统的接地装置、建筑物金属构件、低压配电保护线（PE）、等电位连接端子板或连接带、设备保护地、屏蔽体接地、防静电接地、功能性接地等连接在一起构成共用接地系统。[GB50343—2012, 定义2.0.6] 3.4 总等电位接地端子板（main equipotential earthing terminal board） 将多个接地端子连接在一起并直接与接地装置连接的金属板。[GB50343—2012, 定义2.0.9] 3.5 楼层等电位接地端子板（floor equipotential earthing terminal board） 建筑物内楼层设置的接地端子板，供局部等电位接地端子板作等电位连接用。[GB50343—2012, 定义2.0.10] 3.6 局部等电位接地端子板（排）（local equipotential earthing terminal board） 电子信息系统设备机房内局部等电位连接网络接地的端子板。[GB50343—2012, 定义2.0.11] 3.7 电涌保护器（surge protective device; SPD） 用于限制瞬态过电压和分泄电涌电流的器件，至少含有一个非线性元件。[GB50057—2010, 定义2.0.29] 3.8 雷击电磁脉冲（lightning electromagnetic impulse; LEMP） 雷电流经电阻、电感、电容耦合产生的电磁效应，包含闪电电涌和辐射电磁场。[GB50057—2010, 定义2.0.25] 3.9 防雷区（lightning protection zone; LPZ） 划分雷击电磁环境的区，一个防雷区的区界面不一定要有实物界面，如不一定要有墙壁、地板或天花板作为区界面。[GB50057—2010]
