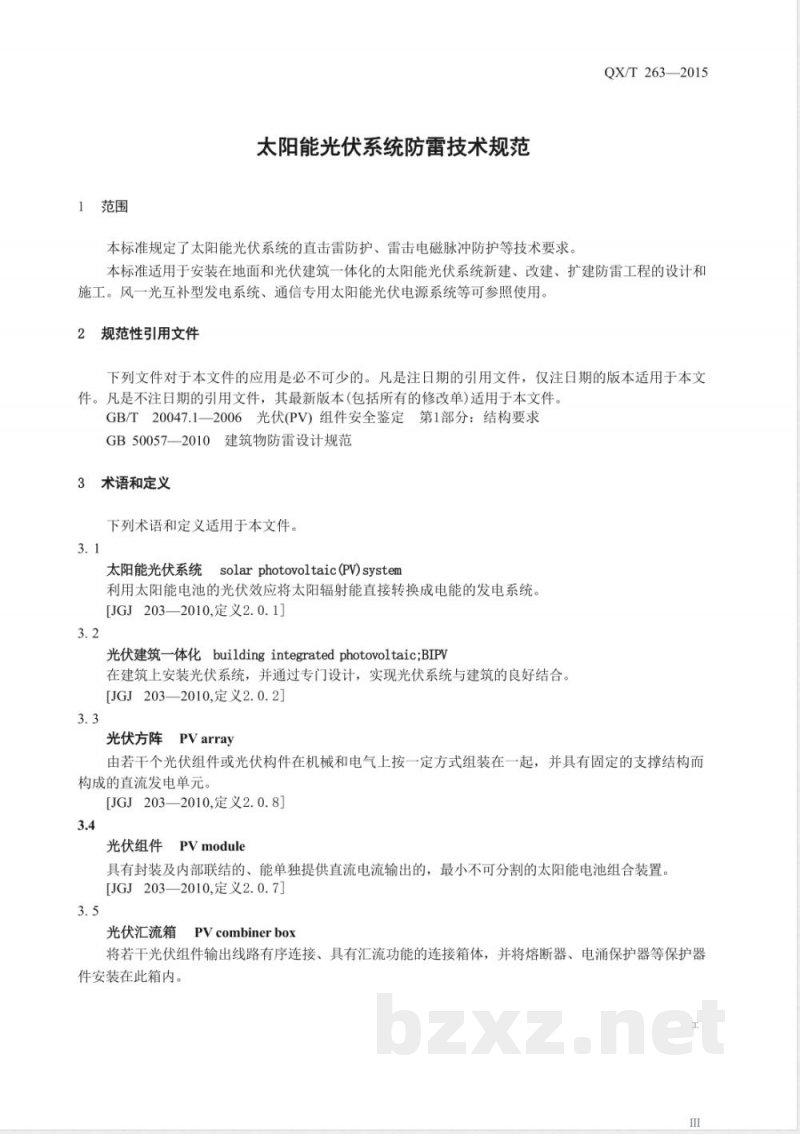

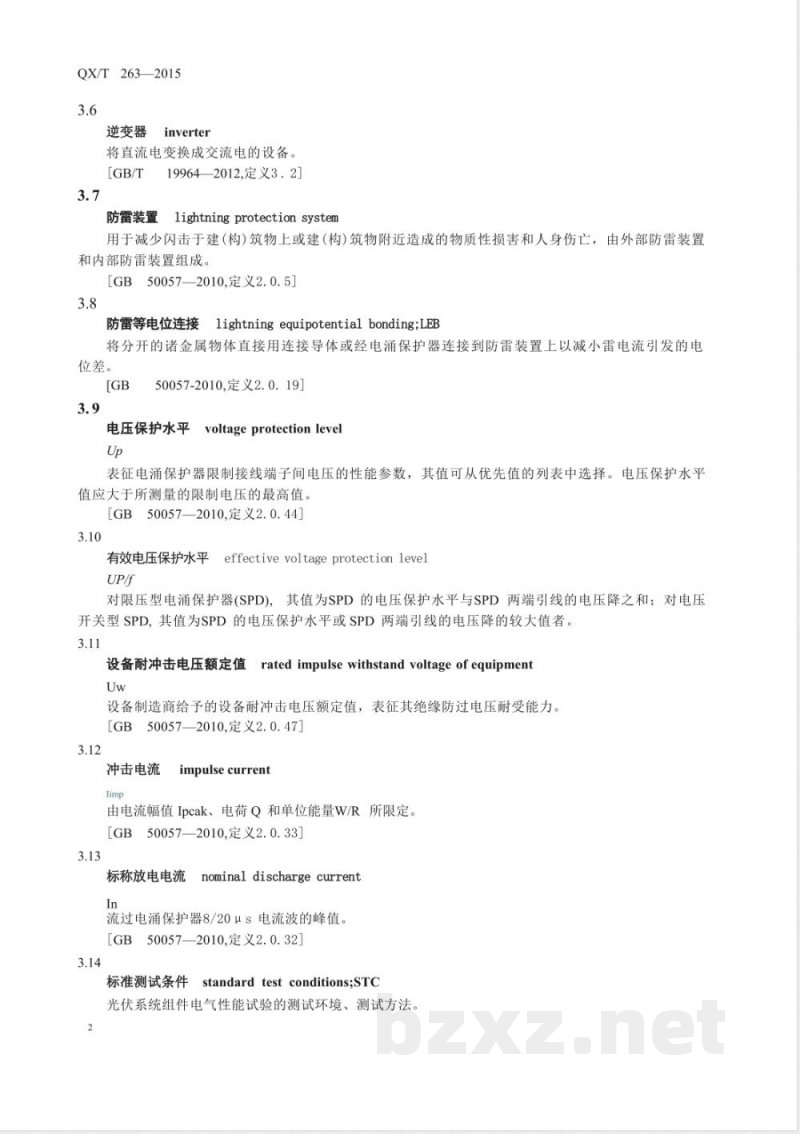

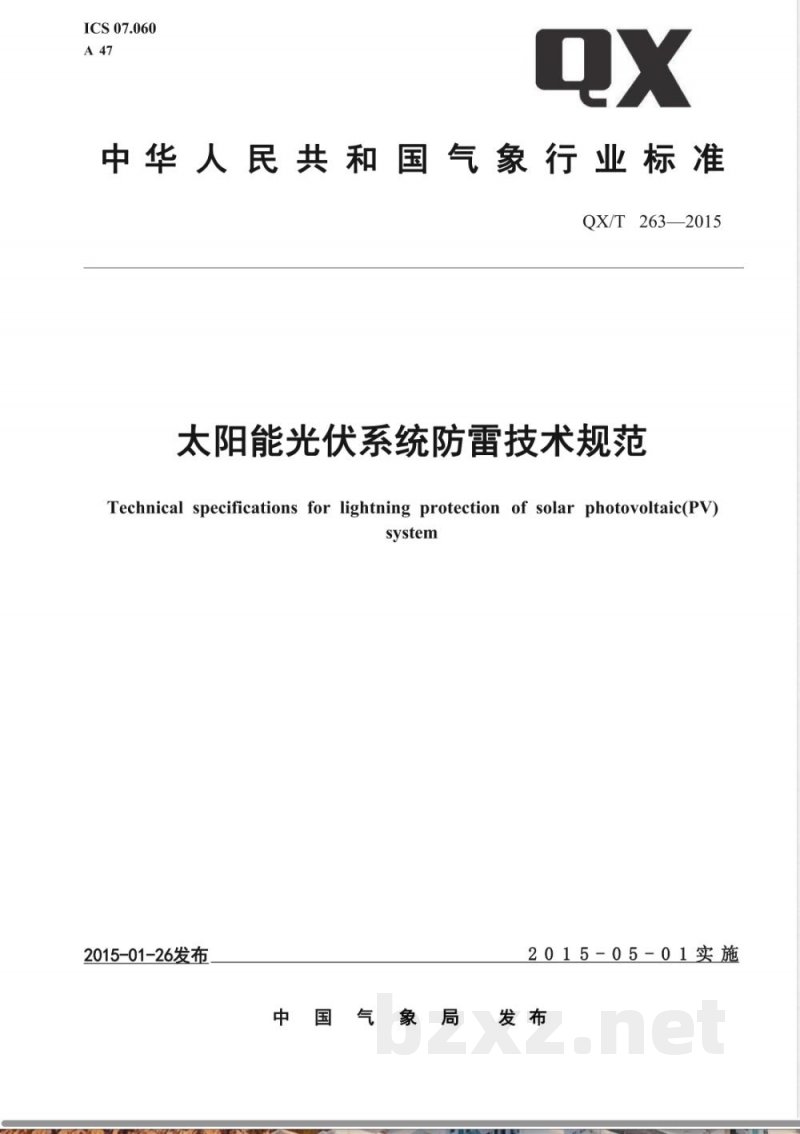

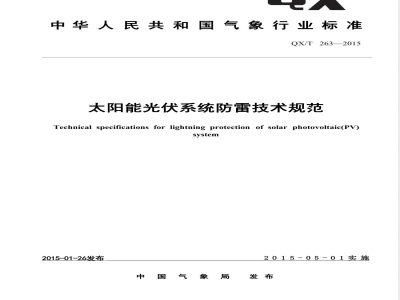

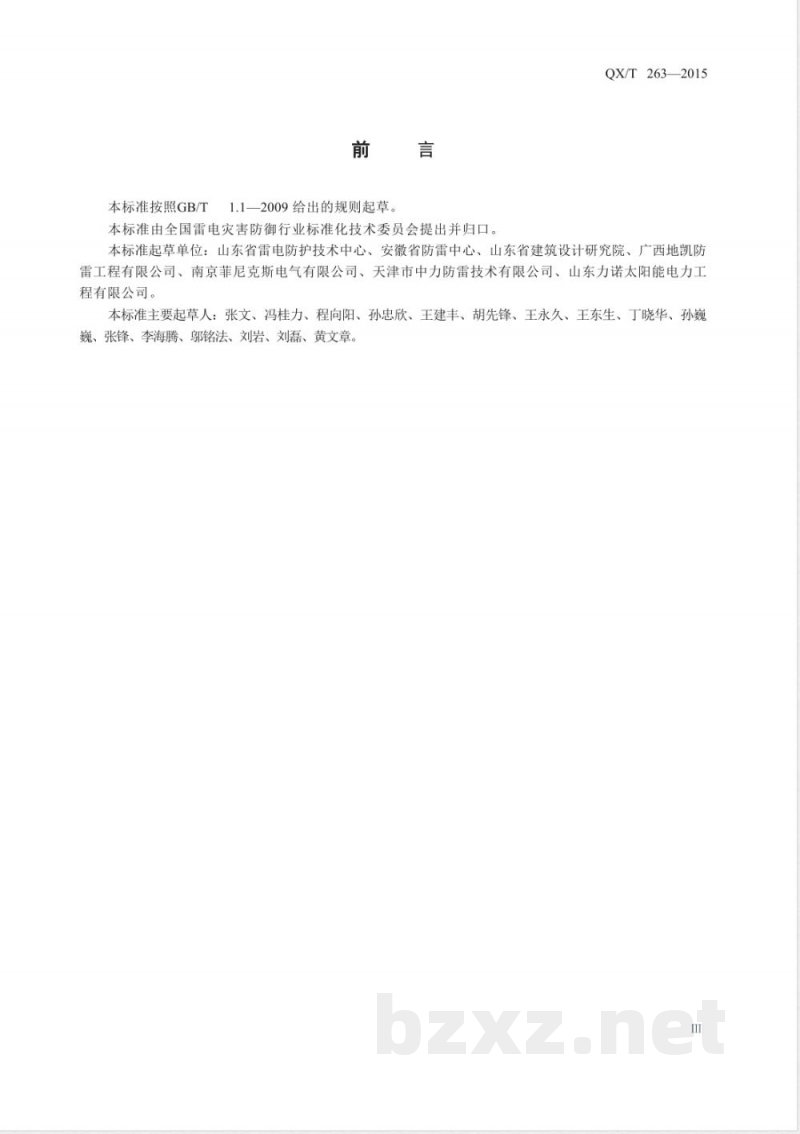

ICS 07.060 A47 QX 中华人民共和国气象行业标准 QX/T263-2015 太阳能光伏系统防雷技术规范 Technical specifications for lightning protection of solar photovoltaic (PV) system 2015-01-26 发布 2015-05-01 实施 中国气象局发布 前言 本标准按照GB/T1.1-2009规则起草，由全国雷电灾害防御行业标准化技术委员会提出并归口。起草单位包括山东省雷电防护技术中心、安徽省防雷中心、山东省建筑设计研究院、广西地凯防雷工程有限公司、南京菲尼克斯电气有限公司、天津市中力防雷技术有限公司、山东力诺太阳能电力工程有限公司。主要起草人：张文、冯桂力、程向阳、孙忠欣、王建丰、胡先锋、王永久、王东生、丁晓华、孙巍巍、张锋、李海腾、邬铭法、刘岩、刘磊、黄文章。 1 范围 本标准规定了太阳能光伏系统的直击雷防护、雷击电磁脉冲防护等技术要求，适用于地面和光伏建筑一体化的太阳能光伏系统新建、改建、扩建防雷工程的设计和施工。风光互补型发电系统、通信专用太阳能光伏电源系统等可参照使用。 2 规范性引用文件 下列文件对于本标准的应用必不可少。注日期的引用文件，仅注日期版本适用；不注日期的引用文件，其最新版本（包括所有修改单）适用。 - GB/T20047.1-2006 光伏(PV)组件安全鉴定第1部分：结构要求 - GB50057-2010 建筑物防雷设计规范 3 术语和定义 3.1 太阳能光伏系统 (solar photovoltaic, PV system)：利用太阳能电池的光伏效应将太阳辐射能直接转换成电能的发电系统。[JGJ203-2010, 定义2.0.1] 3.2 光伏建筑一体化 (building integrated photovoltaic, BIPV)：在建筑上安装光伏系统，通过专门设计实现光伏系统与建筑的良好结合。[JGJ203-2010, 定义2.0.2] 3.3 光伏方阵 (PV array)：由若干光伏组件或光伏构件在机械和电气上按一定方式组装，并具有固定支撑结构的直流发电单元。[JGJ203-2010, 定义2.0.8] 3.4 光伏组件 (PV module)：具有封装及内部联结，能单独提供直流电流输出的最小不可分割太阳能电池组合装置。[JGJ203-2010, 定义2.0.7] 3.5 光伏汇流箱 (PV combiner box)：将若干光伏组件输出线路有序连接，并具有汇流功能的箱体，可安装熔断器、电涌保护器等保护器件。 3.6 逆变器 (inverter)：将直流电变换成交流电的设备。[GB/T19964-2012, 定义3.2] 3.7 防雷装置 (lightning protection system)：用于减少雷击建筑物或附近物体造成的物质性损害和人身伤亡，由外部防雷装置和内部防雷装置组成。[GB50057-2010, 定义2.0.5] 3.8 防雷等电位连接 (lightning equipotential bonding, LEB)：将分开的金属物体用导体或经电涌保护器连接到防雷装置，以减小雷电流引发的电位差。[GB50057-2010, 定义2.0.19] 3.9 电压保护水平 (voltage protection level, Up)：表征电涌保护器限制接线端子间电压的性能参数，其值可从优先值列表中选择，并应大于所测量的限制电压的最高值。[GB50057-2010, 定义2.0.44] 3.10 有效电压保护水平 (effective voltage protection level, Ue)：对限压型SPD，其值为SPD的电压保护水平与两端引线电压降之和；对电压开关型SPD，其值为SPD的电压保护水平。
