本标准规定了输气管道系统防雷装置检测、检查作业、检测仪器及检测技术报告的要求。 本标准适用于陆上输气管道系统防雷装置检测。

ICS 07. 060
中华人民共和国气象行业标准
Qx/T 265—2015
输气管道系统防雷装置检测技术规范Technical specifications for inspection of lightning protection system of gastransmissionpipelinesystem
2015-01-26发布
中国气象局
2015-05-01 实施

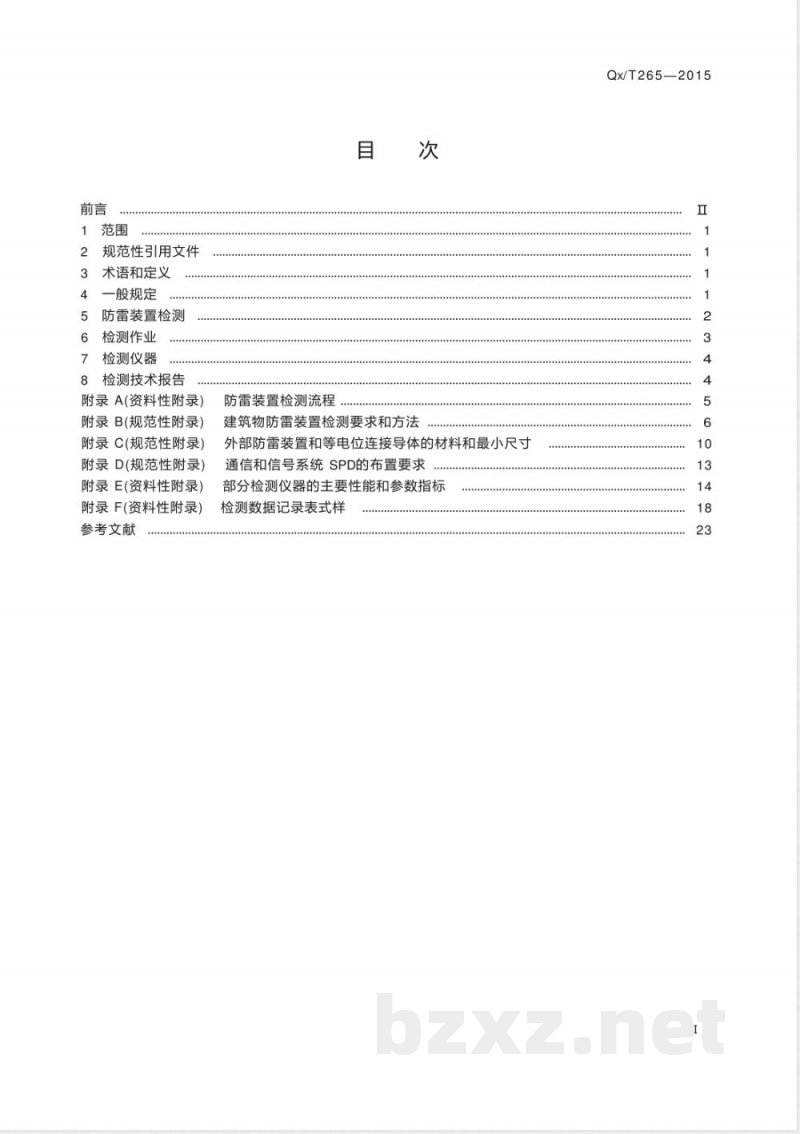

规范性引用文件
术语和定义
般规定
防雷装置检测
检测作业
检测仪器
8检测技术报告
附录A(资料性附录)
附录B(规范性附录)
附录 C(规范性附录)
附录D(规范性附录)
附录E(资料性附录）
附录F(资料性附录)
参考文献
防雷装置检测流程
建筑物防雷装置检测要求和方法外部防雷装置和等电位连接导体的材料和最小尺寸通信和信号系统SPD的布置要求
部分检测仪器的主要性能和参数指标检测数据记录表式样
Qx/T265—2015
Qx/T265—2015

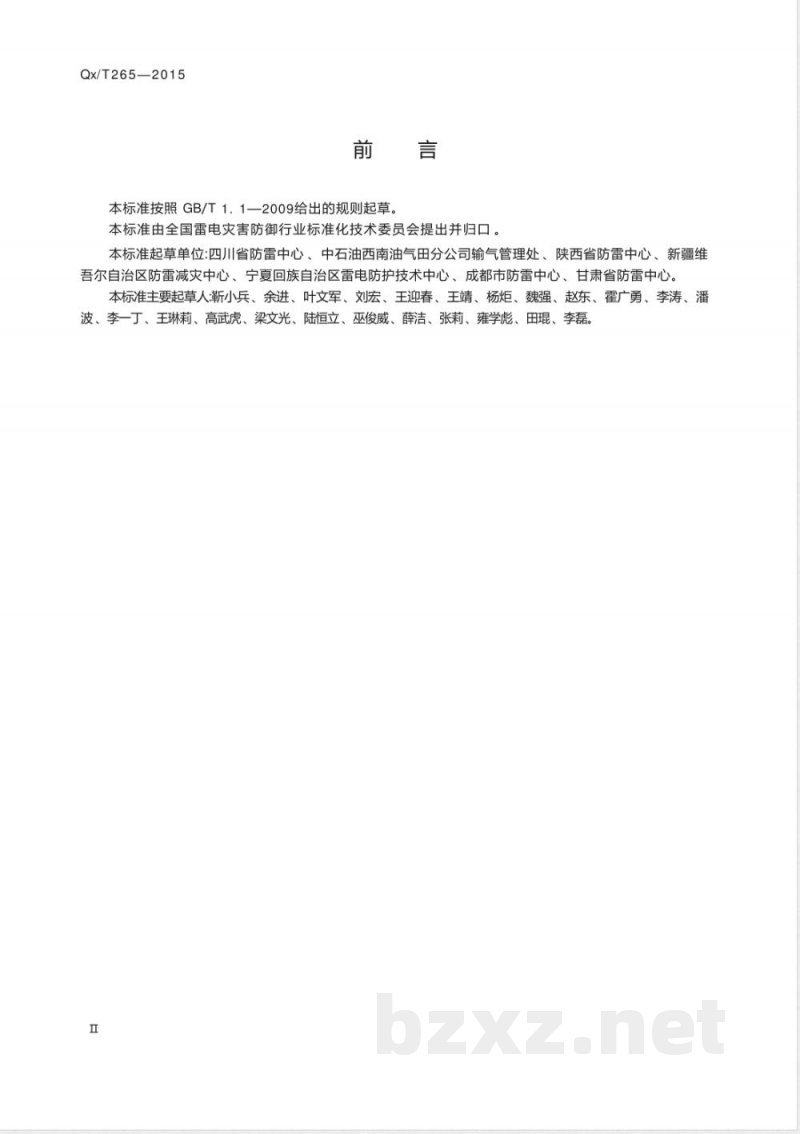

本标准按照GB/T1．1—2009给出的规则起草。本标准由全国雷电灾害防御行业标准化技术委员会提出并归口。本标准起草单位：四川省防雷中心、中石油西南油气田分公司输气管理处、陕西省防雷中心、新疆维吾尔自治区防雷减灾中心、宁夏回族自治区雷电防护技术中心、成都市防雷中心、甘肃省防雷中心。本标准主要起草人靳小兵、余进、叶文军、刘宏、王迎春、王靖、杨炬、魏强、赵东、霍广勇、李涛、潘波、李一丁、王琳莉、高武虎、梁文光、陆恒立、巫俊威、薛洁、张莉、雍学彪、田琨、李磊H

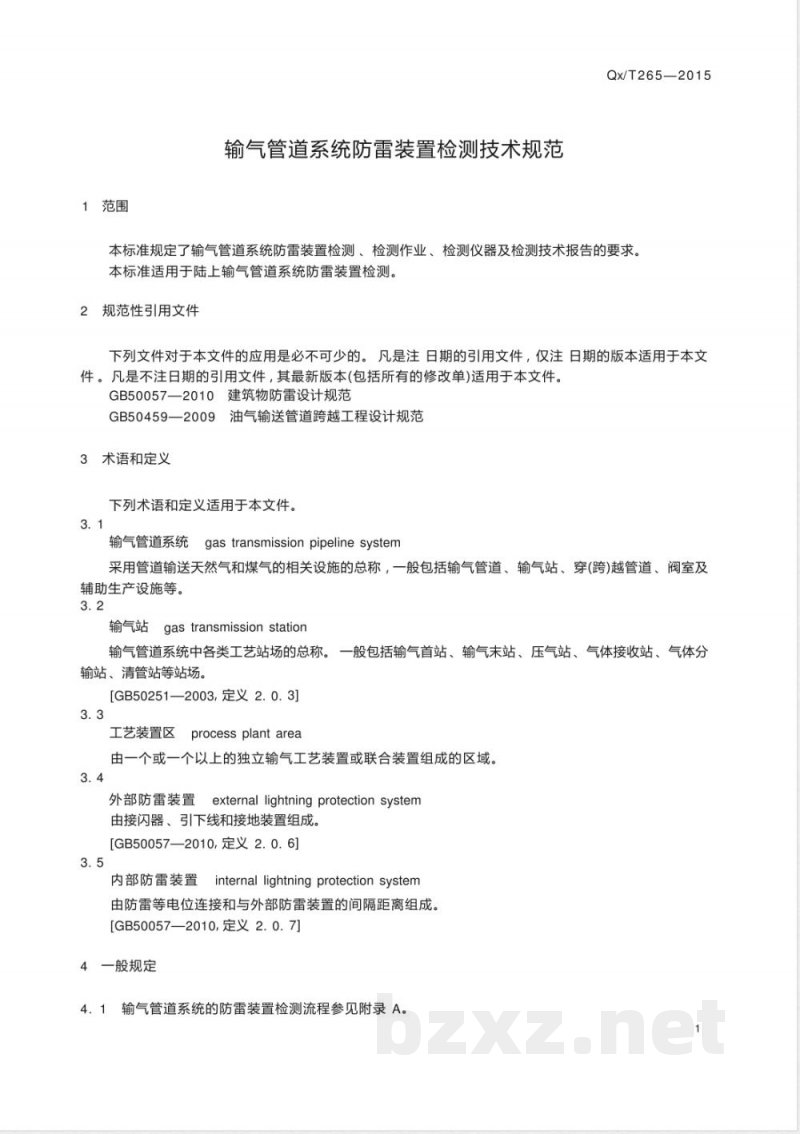

1范围
输气管道系统防雷装置检测技术规范Qx/T265—2015
本标准规定了输气管道系统防雷装置检测、检测作业、检测仪器及检测技术报告的要求。本标准适用于陆上输气管道系统防雷装置检测。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB50057一2010建筑物防雷设计规范GB50459一2009油气输送管道跨越工程设计规范3术语和定义
下列术语和定义适用于本文件。3. 1
输气管道系统
gastransmissionpipelinesystem采用管道输送天然气和煤气的相关设施的总称，一般包括输气管道、输气站、穿(跨)越管道、阀室及辅助生产设施等。
输气站gas transmission station输气管道系统中各类工艺站场的总称。一般包括输气首站、输气末站、压气站、气体接收站、气体分输站、清管站等站场。
[GB50251—2003,定义2.0.3]
Kprocess plant area
工艺装置区
由一个或一个以上的独立输气工艺装置或联合装置组成的区域。3.4
置external lightning protection system外部防雷装置
由接闪器、引下线和接地装置组成。[GB50057—2010,定义2.0.6]
内部防雷装置
置internal lightningprotectionsystem由防雷等电位连接和与外部防雷装置的间隔距离组成。[GB50057—2010,定义2.0.7]
4一般规定
4．1输气管道系统的防雷装置检测流程参见附录A。1
Qx/T265—2015
4.2新(改、扩)建输气管道系统防雷装置的竣工检测,应查阅设计文件及隐蔽工程记录等相关文件中的接地体使用材料、结构和尺寸。4.3投入使用后的输气管道系统防雷装置应每半年检测一次。5防雷装置检测
5.1输气管道系统中的建(构)筑物的外部防雷装置,首先应按GB50057一2010第3章确定的防雷分类，根据设施使用情况,按附录B的要求对接闪器、引下线和接地装置进行检测。按照附录C的要求对外部防雷装置的材料和最小尺寸进行检测。5.2各类防雷建筑物的内部防雷装置检测应包含下列内容：在建筑物的地下室或地面层处,建筑物金属体、金属装置、建筑物内系统及进出建筑物的金属a）
管线与防雷装置应做防雷等电位连接。b）
等电位连接导体的材料和最小截面应符合附录C的要求。c）
等电位连接的有效性可通过等电位连接导体之间的电阻值测试来确定。各类防雷建筑物中长金属物的弯头、阀门、法兰盘等连接处的过渡电阻不应大于0.03Q;连在额定值为16A的断路器线路中，同时触及的外露可导电部分和装置外可导电部分之间的电阻不应大于0.24Q;等电位连接带与连接范围内的金属管道等金属体末端之间的直流过渡电阻值不应大于3Q。5．3敷设于地面的输气管道及户外防爆场所内露天布置的生产设备的防雷装置检测，应包含下列内容：
敷设于地面的输气管道及户外防爆场所内露天布置的钢制密闭设备、容器等，当其顶板厚度小a)
于4mm时，其他金属材质厚度小于GB50057一2010的5.2.7第3款的规定时，应处于接闪器的保护范围之内。在使用独立接闪杆或架空接闪线(或网)对地面输气管道及生产设施进行直击雷防护时，可采用滚球法计算保护范围，滚球半径取45m。b）户外防爆场所内露天布置的各种转动设备(或其转动部件)和非金属外壳的储罐，当其在可作为接闪器的高大生产设备、框架和大型管架防雷保护范围之外时，应处在专设外部防雷装置的保护范围之内，此时滚球半径取45m。c）安置在地面及通过框架或支架安置在高处的整体封闭、焊接结构的静设备，引向火炬的主管道、火炬、烟窗和排气管等排放设施，露天布置的天然气储罐等，在利用设备和容器的金属实体做接闪器时，其厚度及专设引下线的材料和最小尺寸应符合附录C的要求，同时符合GB50057—2010的4.3.10的规定。
接闪器、引下线和接地装置的材料和尺寸应符合附录C的要求，应无损坏。接闪器、引下线和接地装置的焊接固定的焊缝应饱满无遗漏，螺栓固定的应备帽等防松零件应e）
齐全，焊接部分的防腐油漆应完整。接闪器和引下线上附着的电气和电信线路，必须采用直埋于土壤中的带金属护层的电缆或穿f)
入金属管的导线。电缆的金属护层或金属管必须接地,埋入土壤中的长度应在10m以上，方可与配电装置的接地相连或与电源线、低压配电装置相连接。g）大型设备和撬装设备以及高大炉体、塔体、罐体和桶仓外部敷设专设引下线的材料和最小尺寸应符合附录C的要求，引下线之间间距应符合平均间距不大于18m的要求。h）
独立接闪杆和架空接闪线(或网)的支柱及接地装置与被保护管道之间的间隔距离应符合GB50057—2010的4.2.1第5~7款的要求。外部防雷装置的防接触电压、防跨步电压措施应符合GB50057一2010的4.5.6的规定。接地电阻不宜大于10Q。对于共用接地装置，其接地电阻应按50Hz电气装置的接地电阻确定，不应大于按人身安全所确定的接地电阻值。在土壤电阻率高的地区，接地体的检测应符合2
GB50057—2010的4.3.6的规定。Qx/T265-2015
平行敷设的管道、构架和电缆金属外皮等长金属物以及阀门、法兰等的跨接应符合GBk)
50057—2010的4.2.2第2款的要求。输气站钢制放空竖管底部（包括金属固定绳）和其他利用金属壳体作为接闪器的设备，其底部1）车
应至少有2处接至接地体。
架空跨越管线的引下线和接地装置应符合GB50459一2009的6.3.8及5.3的d)至k）的m）
要求。
5.4埋地引入的输气管道，当其从室外进入户内处设有绝缘段和/或具有阴极保护时，绝缘段处跨接的I级试验的密封型电涌保护器(SPD)应符合GB50057一2010的4.2.4的第13款和第14款的要求。5.5电气和电子系统的防雷装置检测，应包含如下内容：a）电气和电子系统等电位连接应符合GB50057一2010的6.3.4的规定；电气和电子系统共用接地系统应符合GB50057一2010的4.4.6的规定；b)
电子系统设备的屏蔽应符合设计要求；d）
当电源采用TN系统时，总配电箱引出的配电线路和分支线路应采用TN-S系统；e)
进入场站的低压配电线路和电子系统信号线路应采用金属铠装电缆或护套电缆穿钢管直接埋地引入，线路的埋地敷设长度应符合GB50057一2010的4.2.3的要求；f）
低压配电系统SPD的布置应能承受预期通过的雷电流，并具有通过电涌时的电压保护水平和有熄灭工频续流的能力；
g）通信和信号系统SPD的布置应符合附录D的规定。6检测作业
6.1一般要求
6．1．1检测人员必须遵守检测作业现场的安全管理规定。入场检测前应确认劳动保护用品已正确配备和穿戴，严禁将火种带入现场，应将火种存放在指定位置，应关闭手机并出示确认，未经许可不应摄像拍照，禁止触动任何生产设备及消防设施。检测人员进入现场后应首先确认风向标、逃生门、紧急疏散通道及紧急集合点的位置。现场严禁吸烟，现场不准随意敲打金属物，以免产生火星，造成重大事故。应使用防爆型对讲机、防爆型检测仪表和不易产生火花的工具。6.1.2接地电阻值测量宜选择土壤未冻结时的非降水日进行，对于受条件限制，在土壤冻结时进行检测所得到的数据，应根据当地实际情况进行订正。6．1.3现场检测应由二人以上承担，检测数据需经复核无误后，填入原始记录表。6·2现场检测
6.2.1接地电阻测试仪的电流极和电位极探针宜选择自然土层布设，避开地下金属输气管道、水池水沟等影响接地电阻值的地方。当测试数据有明显的反常现象或对测试数据有怀疑时，应更换电流极和电位极探针的布设方向进行对比测试。6.2.2凡重新布置测试仪器后，应再次检查、校准所使用仪器；如检测中发现仪器不正常则应更换仪器重新检测。
6.2.3如实将检测数据填入原始记录表相应栏目。原始记录表应用钢笔(或签字笔)填写，字迹要求工整、清楚；改错应用两条平行短线划去原有数据，在其右上角填入正确数据。原始记录表和技术报告中未经检测或不涉及的项目其相应栏用一横杠“一”锁定。6.2.4在原始记录表相应位置，绘制接地电阻测试平面和立面示意图，依次标注测试点。3
Qx/T265—2015
6.2.5应对检测结果逐项进行对比、计算,各分项应合格,并作出综合结论6.2.6当检测数据出现临界值时，应反复进行对比验证测试,再确定最终测量结果，以保证数据的准确性。
6.2.7仪器情况、检测方法、天气状况、检测日期应在现场填写，检测员和校核员应当场签名。6.2.8现场检测结束前应全面复核记录，发现遗漏或疑误应及时进行补测或复测。7检测仪器
检测仪器应符合国家计量法规的规定，在计量认证有效期内且能满足检测内容的要求。部分检测仪器的主要性能和参数指标参见附录E。8检测技术报告
8．1制作检测技术报告应严格依据原始记录表，报告编制人员不得随意更改原始记录表。如果发现记录有明显的错漏或疑误，应经当事检测人员确认后，方能更正。不能确认的，技术负责人应随原检测队一起到现场重测。
8.2检测技术报告中的所有数据单位均应采用国家法定计量单位，所使用的符号应符合相关技术规范的规定，检测数据记录表式样参见附录F。当设计中要求接地电阻为冲击接地电阻值时，应将测得的工频接地电阻值换算成冲击接地电阻值，换算方法见GB50057一2010附录C。8.3检测技术报告须经现场检测员、校核员、批准人签名，并加盖防雷技术服务机构公章或检测技术报告专用章。
8.4针对检测中的不合格项，应书面通知受检单位，意见书应做到问题明确、措施具体、用语规范。8.5检测技术报告一式二份，一份送受检单位，一份由检测单位存档。存档应有文字和计算机存档两种形式。
8.6防雷技术服务机构应妥善保管保存检测资料。检测资料应包括申请表、原始记录表、整改意见书、检测技术报告。竣工检测资料应永久保存，定期检测资料保管期为两年。4
附录A
(资料性附录）
防雷装置检测流程
防雷装置检测，可按照图A.1给出的流程进行。与受检单位签订协议
确定检时间及项目
确定检测人员
制定检测方案
准备检测设备和记录表格
是杏是战工检测
查阅相应设计文件
和隐蔽工程记录
现场检测
逐项检测并填写顾始记录表
校核原始记录表免费标准bzxz.net
审核原始记录表
制作检测技术报告
发送检测技术报告
检测资料妇档
图A·1
防雷装置检测流程图
Qx/T265—2015
Qx/T265—2015
B·1接闪器
B1.1要求
附录B
（规范性附录）
建筑物防雷装置检测要求和方法B·1·1·1接闪器的布置，应符合表B.1的规定。布置接闪器时，可单独或任意组合采用接闪杆、接闪带、接闪网。
表B·1各类防雷建筑物接闪器的布置要求建筑物防雷类别
第一类防雷建筑物
第二类防雷建筑物
第三类防雷建筑物
滚球半径/m
接闪网网格尺寸/m
≤5×5或≤6×4
≤10×10或≤12×8
≤20×20或≤24×16
B·11·2接闪器的材料规格、结构、最小截面和安装方式等应符合GB50057一2010的4.2.4,4.3.1，4.4.1及5.2的规定。
B?1.2检测
B·1·2·1首次检测时，应查看隐蔽工程纪录。检查屋面设施应处于直击雷保护范围内，并应符合GB50057一2010的4.5.7的规定。检查接闪器与建筑物顶部外露的其他金属物的电气连接、与引下线的电气连接，屋面设施的等电位连接。B·1·2·2检查接闪器的位置是否正确，焊接固定的焊缝是否饱满无遗漏，螺栓固定的应备帽等防松零件是否齐全，焊接部分补刷的防腐油漆是否完整，接闪器截面是否锈蚀1/3以上。接闪带是否平正顺直，固定支架间距是否均匀，固定可靠，接闪带固定支架间距和高度是否符合GB50057一2010的5.2.6的要求。每个支持件能否承受49N的垂直拉力。B·1·2·3首次检测时，应检查接闪网的网格尺寸是否符合表B.1的要求，第一类防雷建筑物的接闪器(网、线)与被保护建筑物、风帽、放散管等之间的距离应符合GB50057一2010的4.2.1的规定。B。1·2·4首次检测时，应用经纬仪或测高仪和卷尺测量接闪器的高度、长度，建筑物的长、宽、高，并根据建筑物防雷类别用球法计算其保护范围。B1·2·5首次检测时，检测接闪器的材料、规格和尺寸是否符合GB50057一2010的第5章的规定。B·12·6检查接闪器上有无附着的其他电气线路。B1·2·7首次检测时，应检查建筑物的防侧击雷保护措施是否符合GB50057一2010的4.2.4第7款、4.3.9和4.4.8的规定。
B·1·2·8当低层或多层建筑物利用女儿墙内、防水层内或保温层内的钢筋作暗敷接闪器时，要对该建筑物周围的环境进行检查，防止可能发生的混凝土碎块坠落等事故隐患。除低层和多层建筑物外，其他建筑物不应利用女儿墙内钢筋作为暗敷接闪器。B·1·2·9接闪带在转角处应按建筑造型弯曲，其夹角应大于90。，弯曲半径不宜小于圆钢直径10倍、扁钢宽度的6倍。接闪带通过建筑物伸缩沉降缝处，应将接闪带向侧面弯成半径为100mm弧形。6
Qx/T265—2015
B·1·2·10当树木在第一类防雷建筑物接闪器保护范围外时，应检查第一类防雷建筑物与树木之间的净距，其净距应大于5m，
B·1·2·11烟窗的接闪器应符合GB50057—2010的4.4.9的规定。B·2２　引下线
B.2·1要求
B·2·1·1引下线的布置一般采用明敷、暗敷或利用建筑物内主钢筋或其他金属构件敷设。专设引下线可沿建筑物最易受雷击的屋角外墙明敷，建筑艺术要求较高者可暗敷。建筑物的消防梯、钢柱等金属构件宜作为引下线的一部分，其各部件之间均应连成电气通路。例如，采用铜锌合金焊、熔焊、螺钉或螺栓连接。
注：各金属构件可被覆有绝缘材料。B·2·1·2引下线的材料规格应符合GB50057一2010的5.3的规定。B·2·1·3明敷引下线固定支架的间距应符合GB50057—2010的5.2.6的规定。B·2·1·4各类防雷建筑物专设引下线平均间距应符合表B.2的规定。表B·2各类防雷建筑物专设引下线的平均间距建筑物防雷类别
第一类防雷建筑物
第二类防雷建筑物
第三类防雷建筑物
间距/m
≤18m
≤25m
B·2·1·5第一类防雷建筑物的独立接闪杆的杆塔、架空接闪线的端部和架空接闪网的各支柱处应至少设一根引下线。对用金属制成或有焊接、绑扎连接钢筋网的杆塔、支柱，宜利用其作为引下线，B·2·1·6第一类防雷建筑物防闪电感应时，金属屋面周边每隔18m~24m应采用引下线接地一次。现场浇制的或由预制构架组成的钢筋混凝土屋面，其钢筋宜绑扎或焊接成闭合回路，并应每隔18m～24m采用引下线接地一次。
B·21·7第二类防雷建筑物的专设引下线不应少于2根，并应沿建筑物四周和内庭院四周均匀对称布置，其间距沿周长计算不应大于18m。当建筑物的跨度较大，无法在跨距中间设引下线，应在跨距两端设引下线并减小其他引下线的间距，专设引下线的平均间距不应大于18m。当仅利用建筑物四周的钢柱或柱内钢筋作为引下线时，可按跨度设引下线，B·21·8第三类防雷建筑物的专设引下线不应少于2根，并应沿建筑物四周和内庭院四周均匀对称布置，其间距沿周长计算不应大于25m。当建筑物的跨度较大，无法在跨距中间设引下线时，应在跨距两端设引下线并减小其他引下线的间距，专设引下线的平均间距不应大于25m。当仅利用建筑物四周的钢柱或柱内钢筋作为引下线时，可按跨度设引下线，B·2．1·9烟的引下线应符合GB50057—2010的4.4.9的规定。B·2·1·10防接触电压措施应符合GB50057一2010的4.5.6的规定。B·2·1·11明敷引下线与电气和电子线路敷设的最小距离，平行敷设时不宜小于1.0m，交叉敷设时不宜小于0.3m。
B·2·112引下线与易燃材料的墙壁或墙体保温层间距应大于0.1m，当小于0.1m时，引下线的横截面应不小于100mm2。
